汽车冲压模具用滚轮式导向限位组件结构

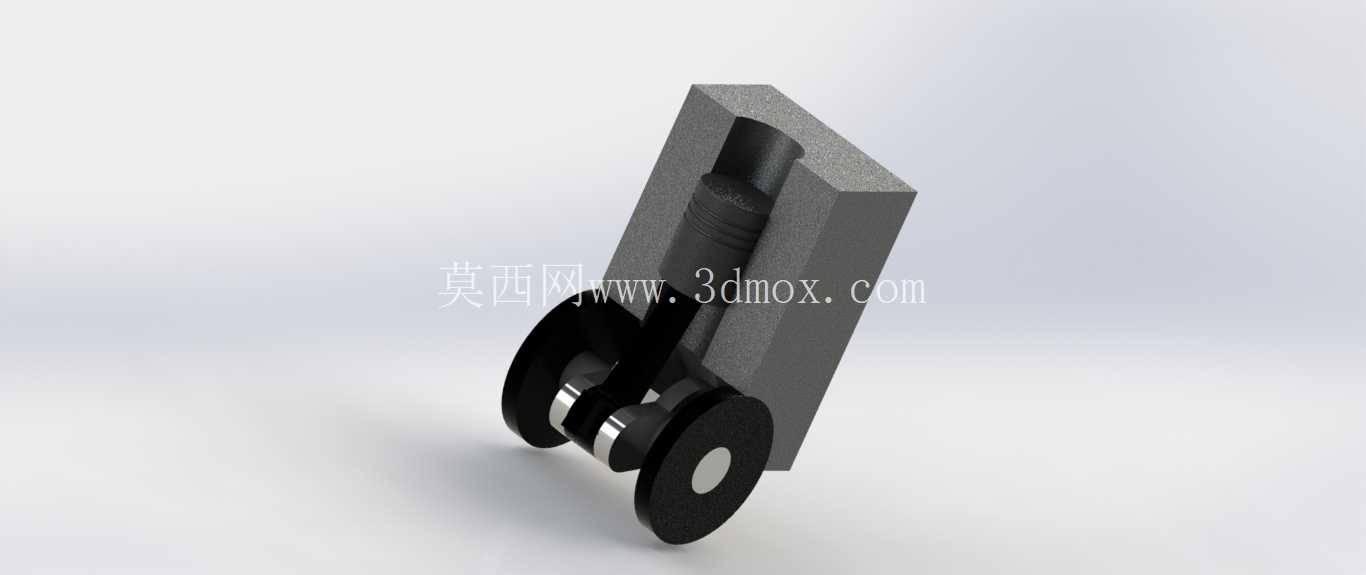

这套滚轮式导向限位组件，主要应用在汽车覆盖件冲压模具的斜楔回程、送料导向以及局部压料的辅助定位环节，在多工位连续冲压模、级进模的侧向运动机构里，这类带滚轮的接触结构能大幅降低滑动摩擦带来的零件损耗，避免模具长期运行后出现导向面拉毛、卡滞的问题。从结构设计逻辑来看，组件采用分体式装配思路，主体安装基座为矩形块结构，预留了沉头安装孔位，可直接通过内六角螺栓固定在模具的上模座或者下模座的安装平面上，基座的安装面做了平面度公差管控，装配后能保证组件整体与模具基准面的垂直度要求，避免滚轮接触时出现偏载。中间的导向柱塞部分采用圆柱面配合结构，与基座内的导向孔做间隙配合，配合间隙控制在0.02-0.03mm区间，既保证柱塞往复运动的顺畅性，又不会因为间隙过大出现侧向窜动，柱塞表面做了淬火硬化处理，表面硬度达到HRC58-62，耐磨性能满足百万次冲压行程的使用要求。前端的双滚轮结构采用销轴铰接固定，滚轮外圈采用轴承钢材质，内圈加装微型滚针轴承，滚轮转动时的阻力极小，当与模具的斜楔滑块或者料带边缘接触时，滚动接触形式不会刮伤工件表面或者滑块的配合面，相比传统的固定式导向块，这种滚轮结构的摩擦阻力能降低70%以上，尤其适合高速冲压工况下的连续作业场景。在安装边界上，基座的整体宽度控制在常规模具安装槽的通用尺寸范围内，不需要额外对模座进行非标扩槽加工，柱塞的伸出行程预留了足够的安全余量，当模具闭合到下死点时，柱塞不会出现顶死或者行程不足的问题，滚轮的外圆突出基座侧面的尺寸经过精准计算，既能保证与被接触部件的有效贴合，又不会因为突出量过大在模具开模合模过程中与其他结构发生干涉。从实际使用场景来看，这类组件除了用在汽车冲压模具的斜楔机构导向外，还可以适配在自动化送料线的料带侧向定位工位，当料带在送进过程中出现位置偏移时，滚轮可以顺着料带的进给方向转动，同时对料带的侧向位置进行限位校正，不会因为硬接触阻挡导致料带变形或者送进卡顿。设计过程中针对滚轮的销轴固定方式做了防松处理，销轴尾部采用卡簧限位，避免长期往复冲击下销轴出现窜动脱落，基座内部预留了润滑脂存储腔，可通过基座侧面的注油孔定期补充润滑脂，对柱塞配合面以及滚轮轴承进行润滑，延长组件的整体维护周期。在结构强度校核上，针对冲压过程中侧向力的最大受力工况做了有限元分析，基座的壁厚以及柱塞的直径都满足1.5倍安全系数的强度要求，不会因为长期受侧向冲击出现基座开裂或者柱塞弯曲变形的问题，滚轮的承载能力也经过核算，完全覆盖常规汽车冲压件生产过程中的侧向载荷需求，不需要额外加装加强结构。整套组件的所有零件都采用可拆分设计，当滚轮或者柱塞出现磨损时，只需要更换对应的易损件即可，不需要整体更换整个组件，能有效降低模具的后期维护成本，装配时不需要特殊的专用工装，通过常规的内六角扳手、卡簧钳就可以完成整体组装以及易损件更换，适配车间一线的常规维护条件。
