精密旋转主轴电机结构三维建模

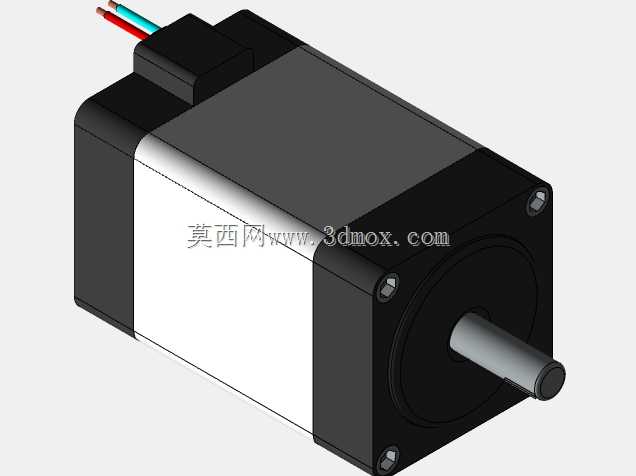

　　这款旋转主轴电机的三维建模，完全围绕工业现场实际安装与运行需求搭建，没有做多余的装饰性结构，所有特征都对应实际加工与装配逻辑。先从安装边界说起，模型还原了方形机座的四个安装孔位，孔位间距、沉头深度都按照常规小型主轴电机的安装规范设计，适配常见的CNC小型雕刻机、桌面级精密加工设备的安装台面，安装时不需要额外做转接板，直接通过内六角螺栓就能完成固定，机座底面的平面度在建模时做了公差预留，避免安装后出现电机轴线偏移的问题。

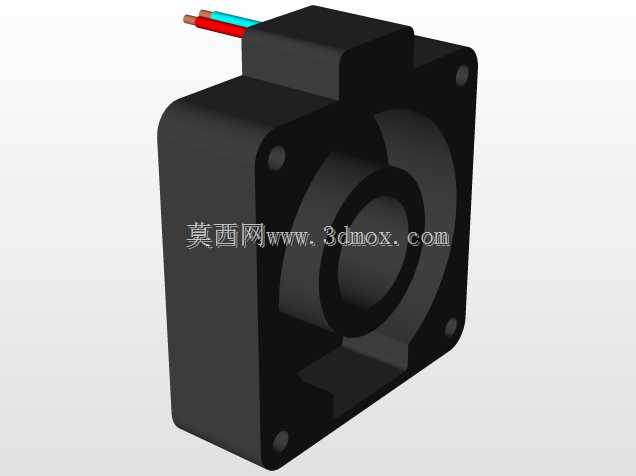

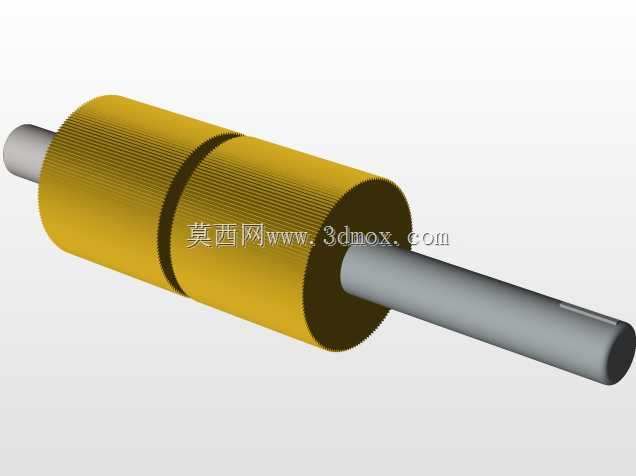

　　输出轴部分做了扁位结构，不是光轴设计，这是考虑到实际装夹刀具或者同步轮时的周向固定需求，靠扁位传递扭矩，不会出现轴与装配件打滑的情况，轴伸长度也控制在合理范围，既保证装夹空间，又不会因为轴伸过长导致高速运转时出现挠性变形，影响加工精度。机身上方的接线盒结构，建模时预留了线缆出线的空间，对应实际使用中动力线、编码器线的走线需求，接线盒与机座的连接面做了止口设计，还原实际生产中的密封装配逻辑，能避免加工过程中切削液、粉尘进入电机内部，影响绕组绝缘性能。

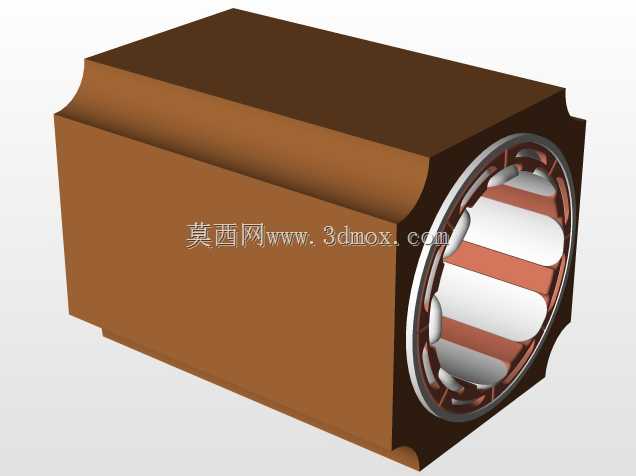

　　从功能特性来看，这款主轴电机属于高转速小扭矩类型，主要适配小型精密加工场景，比如PCB板钻孔、小型五金件精铣、3D打印后处理修边这类工况，模型还原了电机定子与转子的装配间隙，虽然是外观加内部简化的结构，但间隙值按照常规伺服主轴的气隙标准设置，能给做设备整体布局的工程师提供准确的干涉检查参考，不会出现装配时转子与定子碰擦的设计失误。设计思路上，没有追求过度复杂的内部细节，而是把结构工程师选型、做整机布局时需要关注的外部接口、安装尺寸、运动边界都做了精准还原：比如电机尾部的散热筋结构，虽然是简化建模，但筋条的高度、间距都对应实际散热需求的尺寸，做整机热仿真时可以直接提取特征做简化处理，不需要重新建模；输出轴的同轴度基准在模型里做了隐含的参考基准，方便工程师在装配时快速对齐设备的传动轴线。

　　实际应用场景里，这类小型主轴电机除了用在小型CNC设备上，还能作为自动化设备里的旋转执行部件，比如电子元器件的引脚裁切工位、小型零件的抛光打磨工位，模型的整体外形尺寸控制得比较紧凑，方形机座的设计比圆形机座更方便安装固定，在空间局促的自动化模组里也能灵活布置，不需要预留太大的安装空间。建模时还考虑了维护拆卸的空间预留，比如接线盒的开盖方向、安装螺栓的操作空间，都按照实际工具操作的最小空间做了避让，不会出现设计完成后装配时螺栓没法拧紧、接线盒没法开盖的问题。机座的边角做了小倒角处理，不是尖锐直角，对应实际机加工的工艺要求，避免加工时出现应力集中，也防止安装调试时划伤操作人员。出线端的线缆长度做了合理的示意，能提醒布局工程师预留线缆的弯曲半径，避免线缆弯折过度导致内部线芯断裂。整体模型的所有结构特征都服务于实际工程应用，没有冗余的设计元素，不管是用来做设备方案的布局验证，还是作为标准件导入整机装配体做干涉检查，都能直接使用，不需要做过多的结构修改。
