三联动齿轮结构指尖把玩件

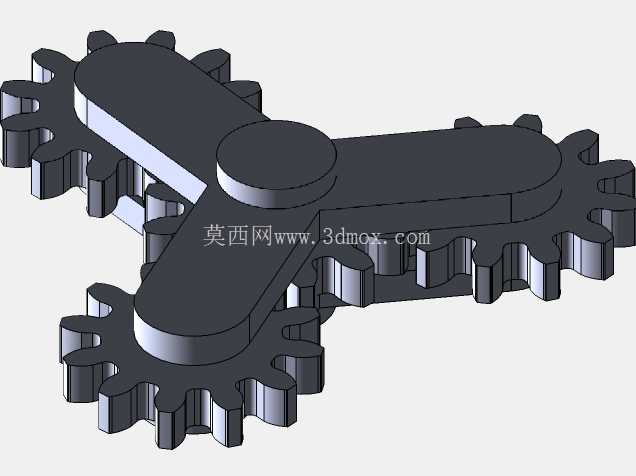

　　这款三齿轮联动的指尖把玩结构，在设计之初就瞄准了可直接3D打印成型的应用场景，无需额外装配滚珠轴承这类标准件，整体采用一体化结构设计思路，三个相同参数的渐开线圆柱齿轮呈120度夹角均布，通过中心的连接臂整合为一个整体结构。从实际使用场景来看，这类结构主要作为桌面解压把玩物件，依靠手指捏持中心凸台部位即可拨动整体旋转，三个齿轮在旋转过程中可同步联动，相比普通单轴指尖陀螺，多齿轮啮合的视觉效果更具机械质感，同时啮合传动带来的细微阻尼感也能提升把玩时的触感反馈。

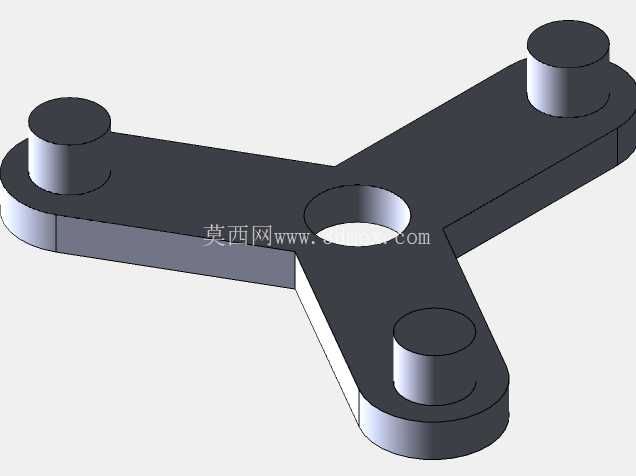

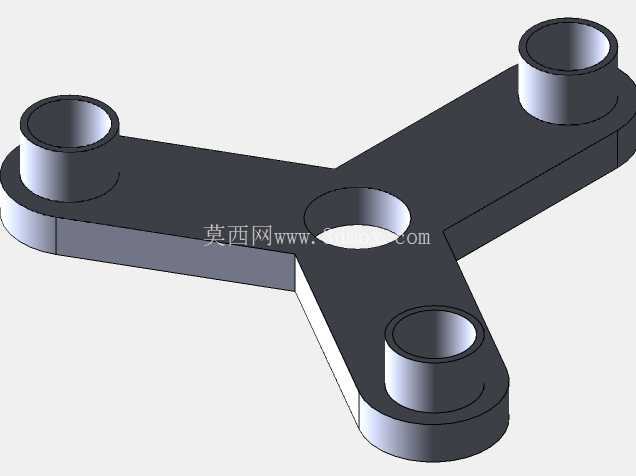

　　设计过程中首先确定了齿轮的基本参数，模数选用0.5的小模数规格，齿顶圆直径控制在18mm左右，齿厚设定为4mm，既保证轮齿有足够的结构强度不会在把玩过程中发生断裂，也不会因为整体厚度过大导致握持手感笨重。中心连接臂的厚度与齿轮厚度保持一致，中心凸台直径设置为12mm，凸台上下表面做了0.5mm的圆角过渡，避免尖锐棱角划伤手指，凸台高度比齿轮端面高出1mm，方便手指捏持时不会蹭到齿轮齿面。三个齿轮的中心距严格按照标准齿轮啮合中心距计算，确保轮齿啮合间隙控制在0.1-0.2mm之间，既不会因为间隙过小导致转动卡滞，也不会因为间隙过大出现啮合晃动的问题。

　　考虑到3D打印的成型特性，所有竖直面都预留了0.1mm的打印补偿量，轮齿的齿顶和齿根都做了R0.2的圆角处理，避免FDM打印过程中出现齿尖缺料的问题，整体结构没有悬空角度超过45度的部位，打印时无需添加支撑结构，打印完成后仅需简单去除底部 raft 即可直接使用。从安装边界来看，整体最大外轮廓直径为62mm，整体厚度为5mm，放在掌心握持尺寸刚好，不会因为尺寸过大导致携带不便，也不会因为尺寸过小导致捏持不稳。结构的旋转部位没有额外添加轴承，依靠齿轮自身的中心孔与中心凸台的配合实现转动，配合间隙设置为0.15mm，打印材料选用PLA或者ABS都能获得顺畅的转动效果，如果需要更长的使用寿命，也可以选用尼龙材料打印，耐磨性能会有明显提升。

　　在功能特性上，除了基础的旋转解压功能外，三个齿轮的联动结构也可以作为机械原理教学的简易演示模型，直观展示外啮合圆柱齿轮的传动比和转向关系，三个齿轮参数完全一致，因此任意拨动其中一个齿轮，另外两个齿轮都会以相同的转速反向转动，传动过程平稳，没有明显的卡顿感。设计时特意取消了额外的紧固件和装配工序，所有结构一体成型，降低了制作门槛，普通桌面级3D打印机即可完成制作，不需要后续的装配调试，打印完成即可直接使用。结构的重心经过校准，整体重心落在中心凸台的轴线上，旋转时不会出现偏心晃动的问题，在平整桌面上也可以实现长时间的稳定旋转。轮齿的齿形采用标准渐开线齿形，压力角为20度，符合通用齿轮的设计规范，啮合过程中齿面接触均匀，不会出现局部应力集中的问题，长时间把玩也不会出现轮齿磨损过快的情况。连接臂的截面采用矩形截面，宽度设置为6mm，在保证结构强度的前提下尽可能减轻整体重量，整体重量控制在15g左右，长时间握持把玩也不会有负重感。
