遥控玩具直升机机身压铸结构设计

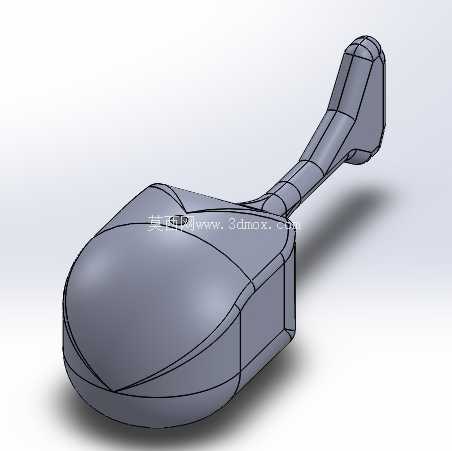

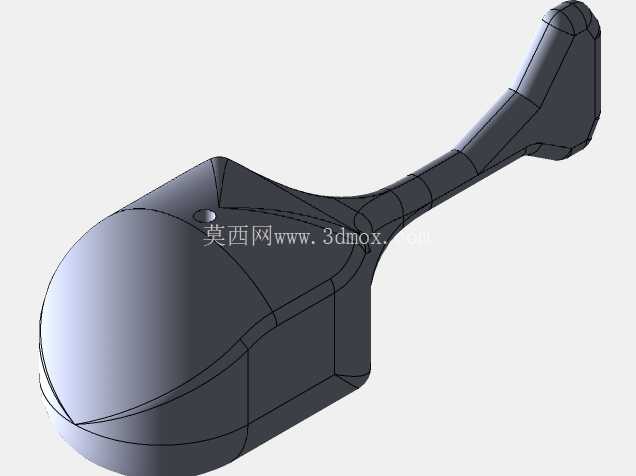

　　该零件为遥控玩具直升机的机身主体壳体，采用压铸工艺成型，是整机组装的核心承载结构件，主要应用于消费级小型遥控航模的量产制造场景，承担整机内部元器件容纳、外部部件安装定位、飞行过程结构受力承载的核心作用。从结构功能层面来看，该壳体设计时预留了尾梁安装的一体化延伸段，尾段采用渐变收窄的流线型曲面，既能够降低飞行过程中的空气阻力，也可以保证尾翼组件安装后与机身的同轴度，避免飞行过程中出现偏航力矩偏差。

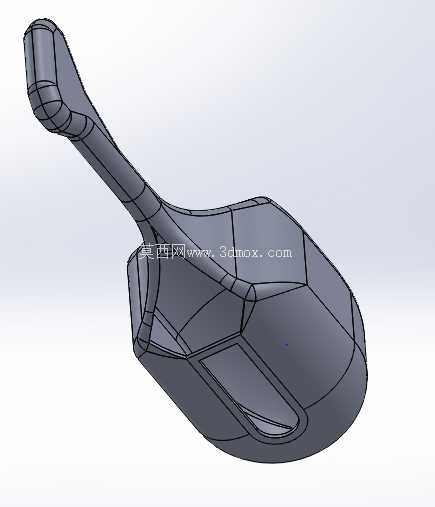

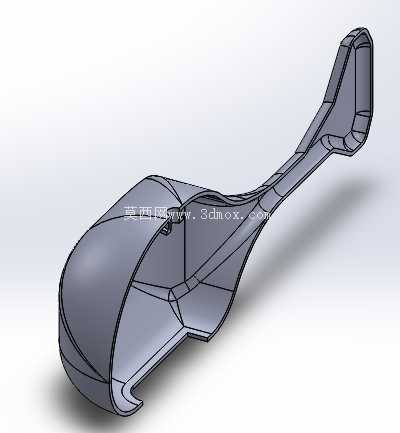

　　机身主体舱段采用大容积内凹腔体设计，腔体壁厚均匀控制在压铸工艺适配的1.2-1.8mm区间，既能够容纳飞控电路板、动力电池、驱动电机等核心元器件，也可以避免压铸过程中出现壁厚不均导致的缩孔、冷隔缺陷，同时兼顾零件整体轻量化需求，降低整机起飞重量，提升航模续航与机动性能。机身侧面预留的开窗结构，一方面是为了满足电池拆装、线路接驳的操作空间需求，开窗边缘做了加厚翻边处理，提升壳体局部抗冲击性能，避免摔落时开窗位置出现应力开裂；另一方面开窗位置的贴合面做了0.1mm的止口设计，方便后续安装舱盖时实现精准定位，无需额外增加定位柱即可保证装配间隙均匀。

　　从设计思路层面，该壳体采用全参数化关联建模，所有曲面过渡均采用G2连续曲率处理，既保证外观流线型的视觉效果，也能够减少压铸过程中模具型腔的应力集中点，提升模具使用寿命。建模过程中提前做了拔模斜度预处理，所有外表面拔模斜度控制在1.5°，内表面筋位拔模斜度控制在2°，避免开模时出现粘模、拉伤问题。机身底部做了平面加厚处理，预留了起落架安装的定位孔位，孔位周边做了环形加强筋，分散降落冲击时的应力，避免孔位开裂。尾梁与主体舱段的衔接位置做了大圆弧过渡加十字加强筋结构，该位置是摔落冲击时的高发断裂位置，加强筋设计在不增加过多壁厚的前提下，将衔接位置的结构强度提升40%以上，能够承受1.5米高度自由跌落的冲击载荷。

　　从安装边界来看，该壳体的整体外轮廓最大宽度为62mm，主体舱段最大长度为85mm，尾梁延伸总长度为142mm，整机装配后与旋翼组件的安全间隙预留了8mm，避免旋翼转动时与机身发生剐蹭；内部腔体的有效安装空间尺寸为58mm38mm25mm，能够适配市面上主流的1S锂电池与有刷飞控板的安装尺寸，安装柱的孔位间距按照通用航模配件的标准孔距设计，具备较强的配件通用性，无需额外定制转接件即可完成整机组装。压铸成型后的零件仅需对分型面位置做简单的飞边修剪，即可直接进入喷涂、装配工序，无需后续机加工，能够有效适配大批量玩具生产的成本控制需求，零件成型后的尺寸公差控制在±0.1mm以内，能够保证各配件装配时的互换性，减少装配环节的调整工时。
