可堆叠勺型涡轮机基础曲线结构设计

　　从实际应用场景来看，这类勺型涡轮可适配小型余热回收管路的动力输出单元、低水头水力发电的转轮组件，也可作为通风系统中管道式能量回收的驱动部件，不需要额外设置复杂的导叶结构，依靠自身勺型曲面的导流特性就能实现流体动能到旋转机械能的转换。设计过程中首先确定了单组涡轮的叶片型线基准，采用两段相切的柱面螺旋曲线作为叶片的侧边轮廓，保证叶片在旋转过程中，流体冲击勺型凹面时的受力方向始终与旋转切线方向保持稳定夹角，减少径向分力带来的轴承负载。叶片的轴向高度与径向宽度的比例经过反复校核，控制在1:1.2的区间内，既保证单级叶片有足够的迎流面积承接流体冲量，又不会因为叶片过高导致堆叠时相邻级的流道干涉。在中小型流体能量回收、低压差动力输出场景中，传统单级涡轮结构往往受限于安装空间，无法在有限的轴向尺寸内实现多组做功单元的串联布置，不少现场工况要求动力单元在径向尺寸固定的前提下，通过轴向堆叠提升整体做功效率，同时还要保证相邻单元的流道衔接顺畅，避免气流或液流在级间产生不必要的涡流损耗。这次呈现的勺型涡轮基础曲线结构，正是针对这类堆叠式布置需求做的前期型线设计，核心是解决多单元拼接时的型线对齐、流道连续问题。

　　考虑到可堆叠的安装需求，每片叶片的上下端面都做了等距偏移的型面处理，相邻两组涡轮拼接时，上一级叶片的下端面型线可以和下一级叶片的上端面型线完全贴合，不需要额外加装密封垫片就能保证级间的流道密封性，同时拼接后的整体同轴度可以通过中心基准孔统一保证，安装时只需要将各级单元依次穿入中心主轴，通过轴肩定位就能完成组装，不需要复杂的找正工序。从安装边界来看，整个涡轮单元的最大外轮廓为圆柱形，外径尺寸适配常规DN200到DN400的标准管道内径，安装时不需要对现有管路做大规模改造，只需要在管道中段预留对应轴向长度的安装空间，将涡轮组件通过两端的轴承座固定在管道中心即可。

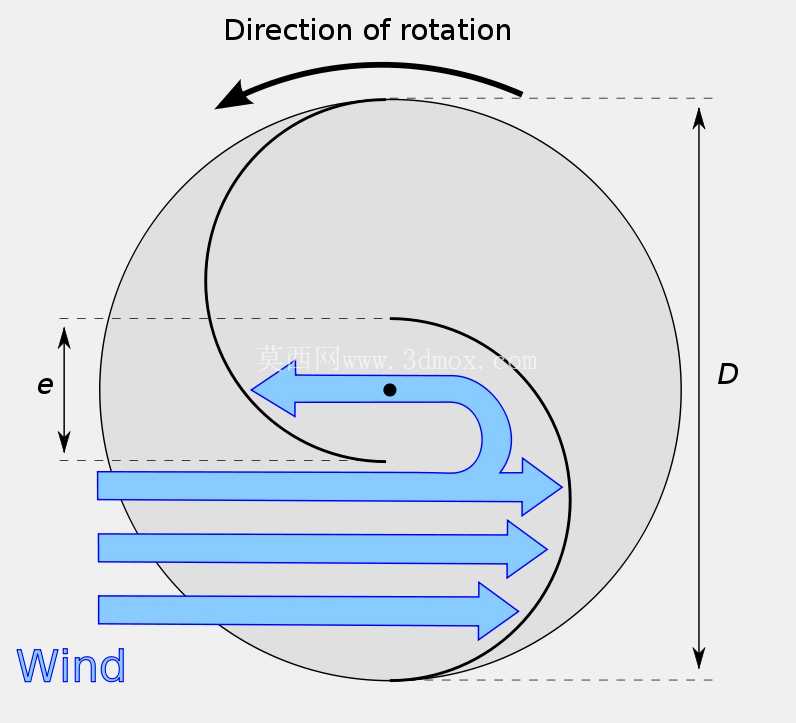

　　叶片的厚度从根部到边缘做了渐变处理，根部厚度满足旋转时的离心强度要求，边缘做薄处理减少流体入口处的冲击损失，整个型线没有尖锐的转角，所有曲面连接处都做了圆角过渡，既可以降低流体流动时的阻力，也能减少加工过程中的应力集中问题。在曲线设计阶段，特意将叶片的起始端做了切角处理，让流体进入叶片凹面时可以顺着曲面平滑滑入做功区域，不会在叶片前缘产生脱流现象，而叶片的尾端则顺着旋转方向做了延伸导流，让做完功的流体可以顺着尾端曲面平滑流出，直接进入下一级涡轮的迎流区域，减少级间的流体扰动。

　　实际选型时，设计人员可以根据所需的输出功率大小，选择对应数量的涡轮单元沿轴向堆叠，每增加一级单元，整体输出扭矩可以提升约40%，同时不会改变整体的径向安装尺寸，非常适合安装空间径向受限、轴向有一定余量的管路场景。另外，这种基础曲线结构也为后续的参数化调整提供了便利，只需要调整螺旋曲线的升角、叶片的轴向高度、凹面的曲率半径这几个核心参数，就能快速适配不同流量、不同压力差的工况需求，不需要重新搭建整个模型的拓扑结构，能大幅缩短同系列产品的改型设计周期。从结构强度角度考虑，叶片与中心轮毂的连接位置采用了大圆角过渡，避免应力集中导致的叶片疲劳断裂，整个旋转组件的质心落在中心轴线上，做动平衡时不需要额外添加太多配重块，就能满足高转速下的平稳运行要求。
