可调节角度桌面迷你手持小风扇结构

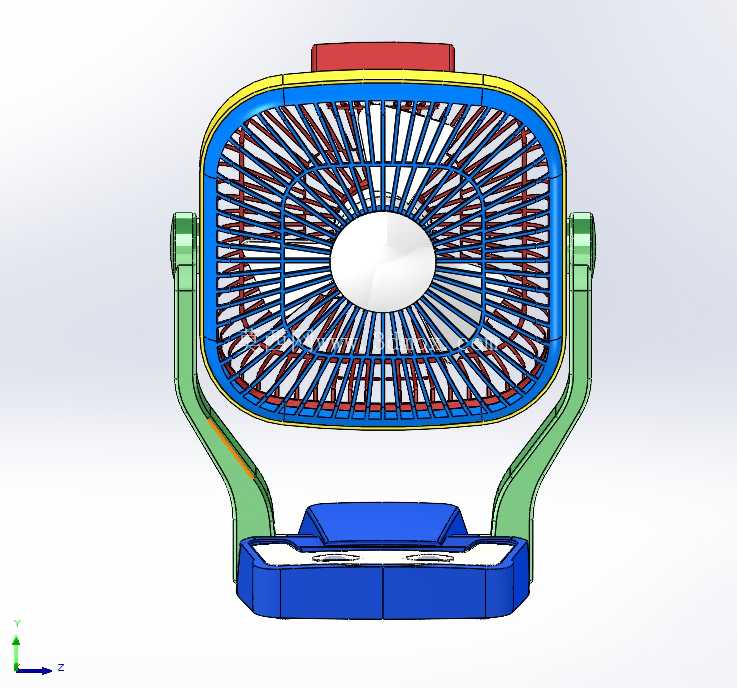

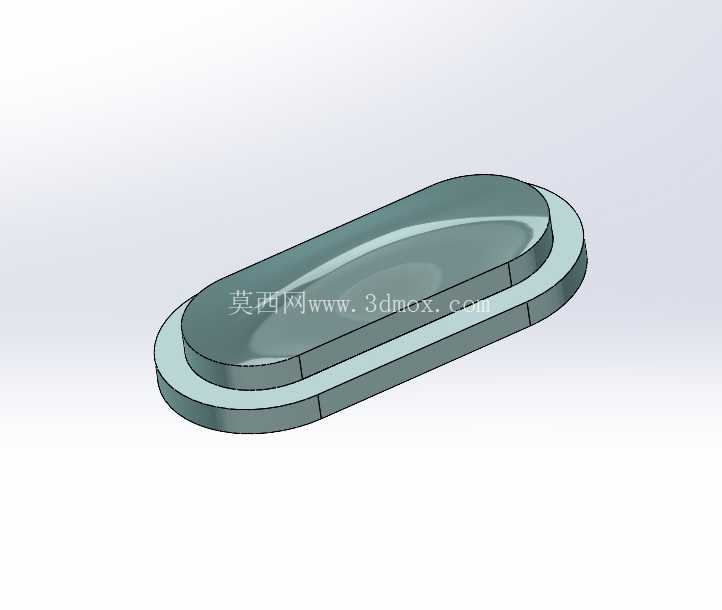

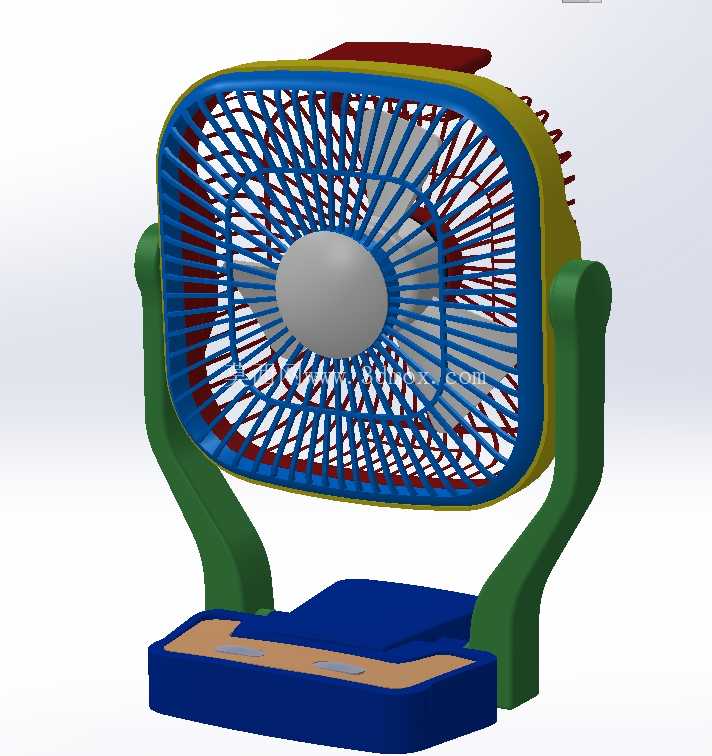

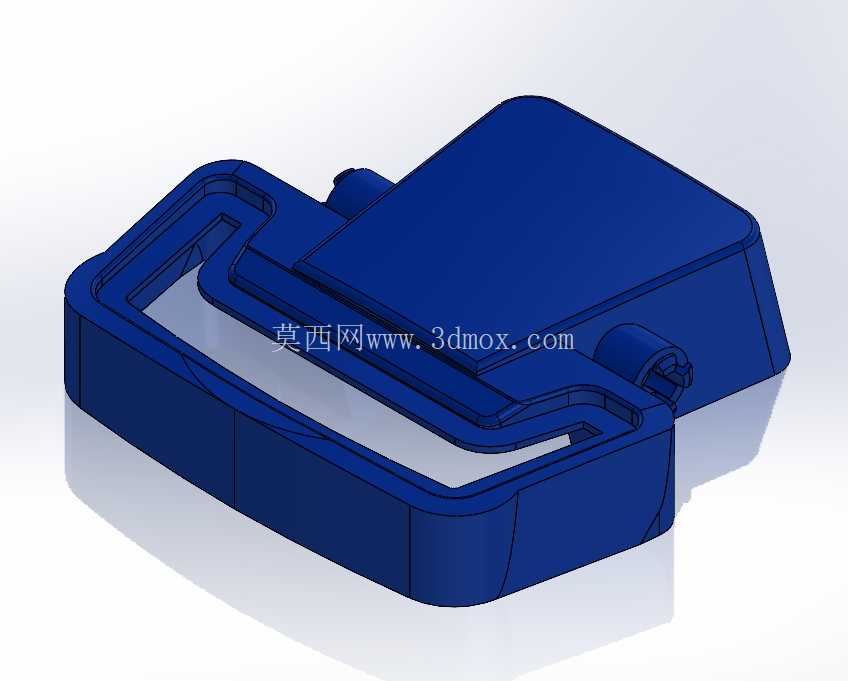

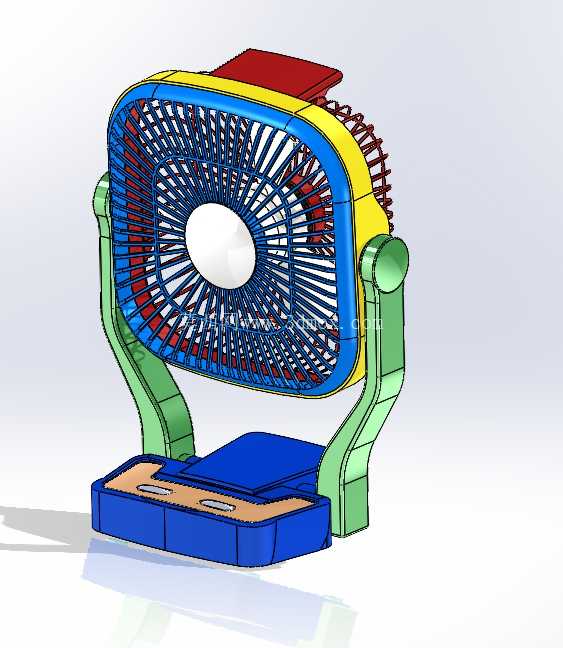

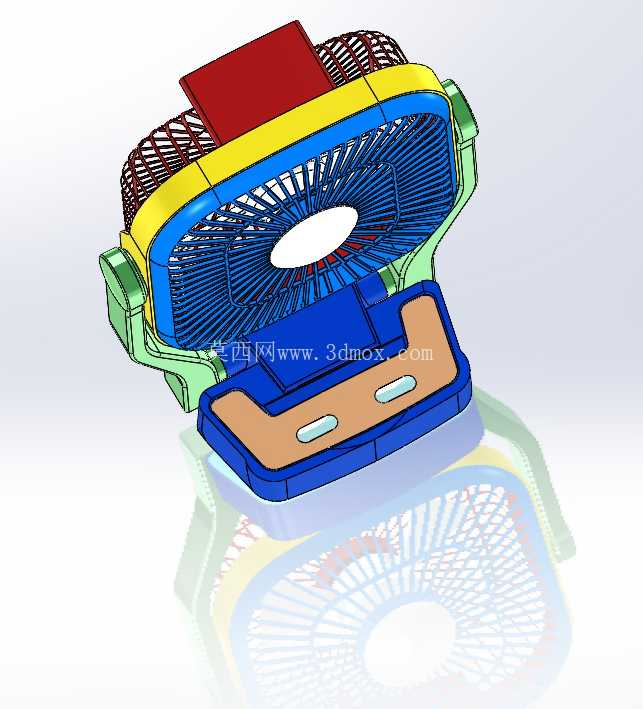

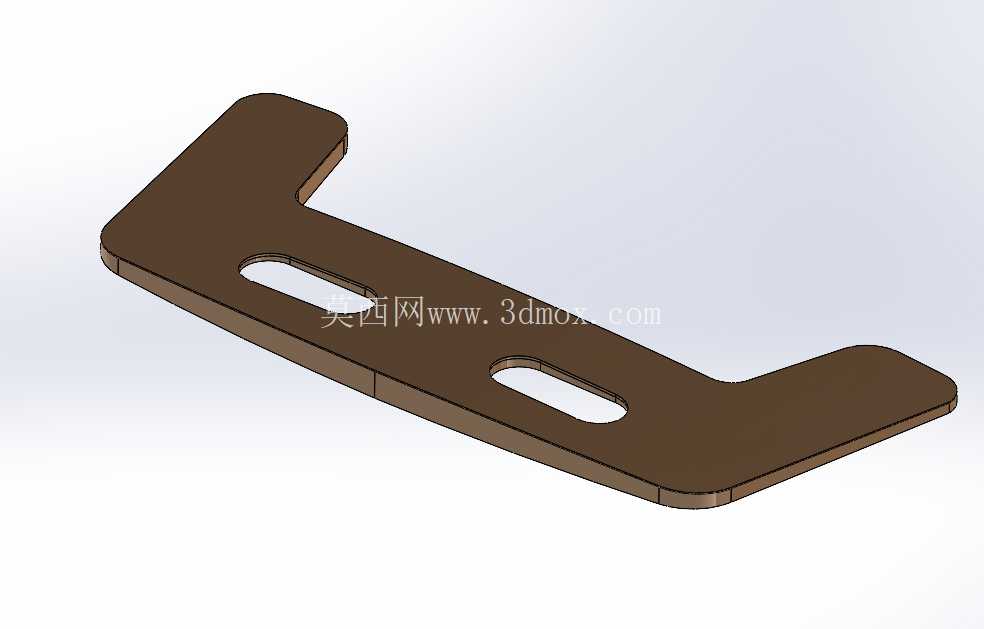

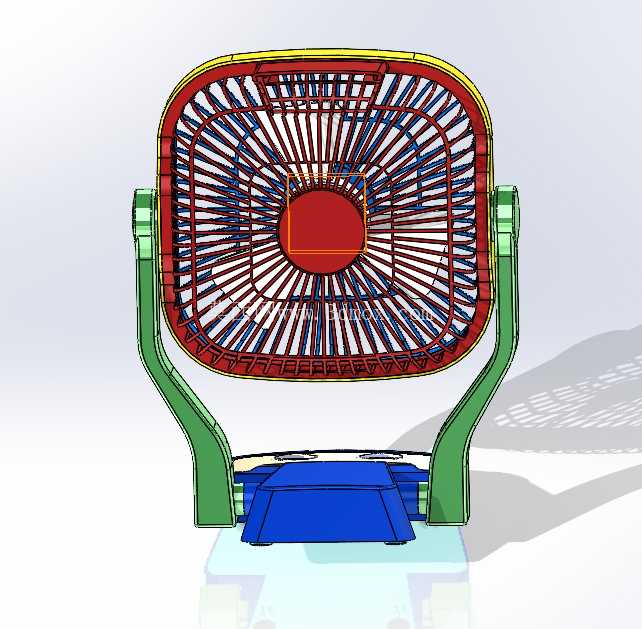

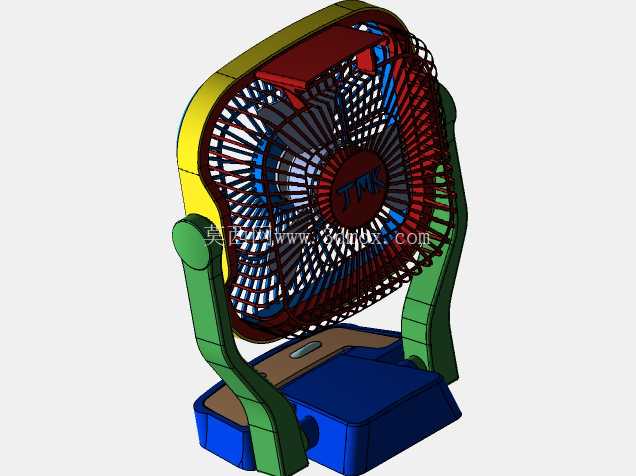

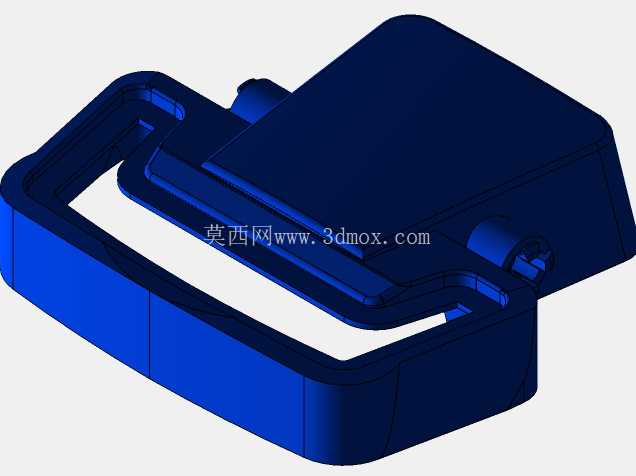

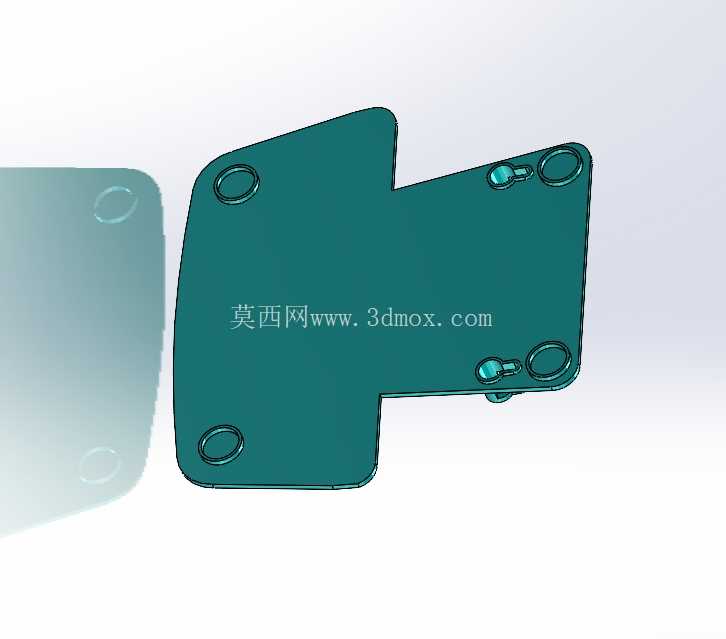

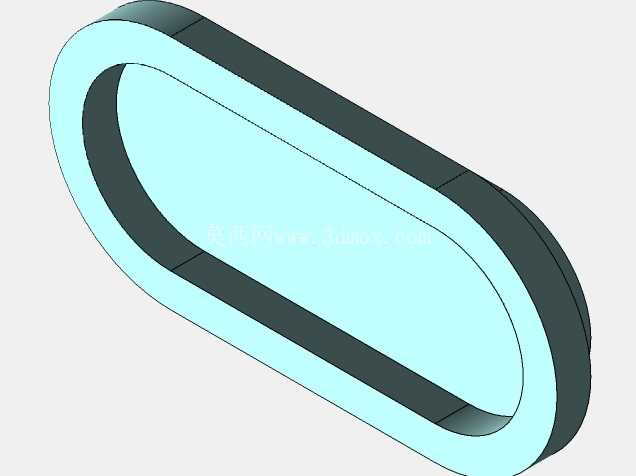

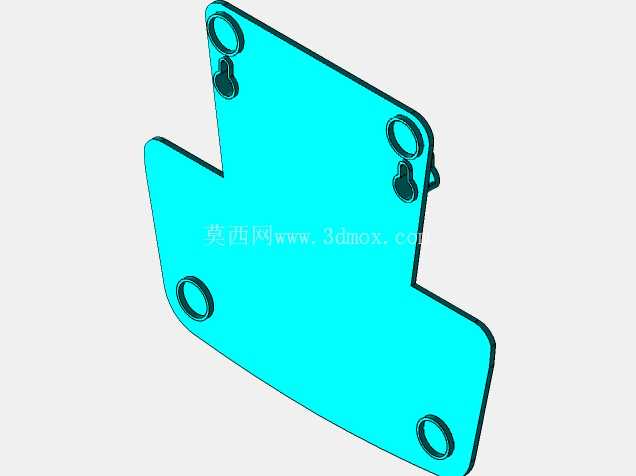

　　日常桌面工位、外出随身纳凉场景中，这类小型便携风扇的结构设计核心要平衡握持/放置稳定性、送风角度可调性、运行安全性几个核心维度。从结构拆分来看，整体分为底座支撑组件、角度调节支架、风罩防护组件、风叶转动组件几个核心模块，底座部分做了加宽的平底设计，底部预留了电池仓与控制按键的安装空间，上表面的浅棕色区域为按键操作区，按键做了内凹设计避免日常放置时误触，底座整体宽度控制在80mm左右，长度在100mm上下，放置在桌面时不会占用过多工位空间，同时足够的配重与接地面积保证了风扇仰角调节到最大位置时不会出现倾翻问题。

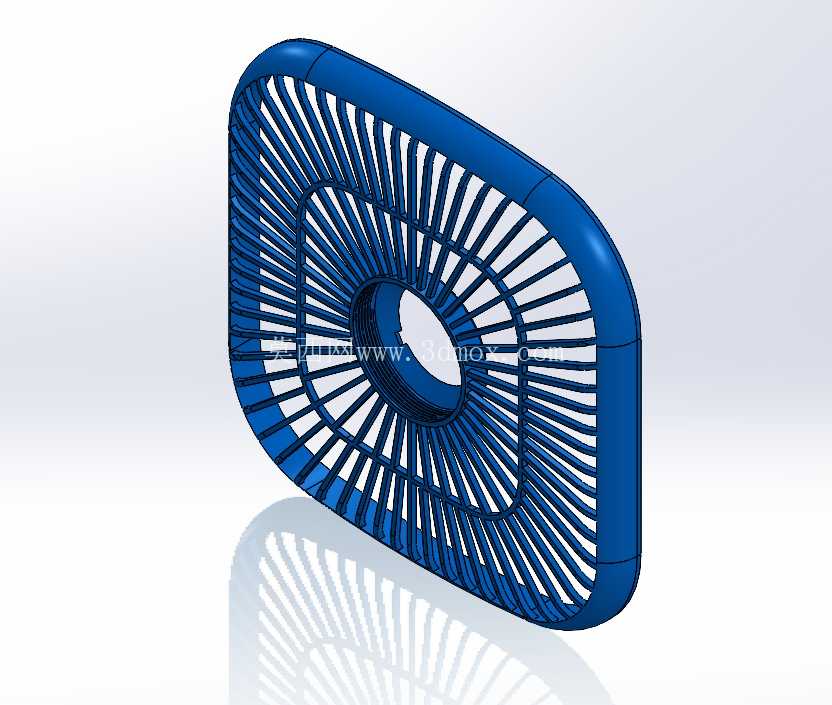

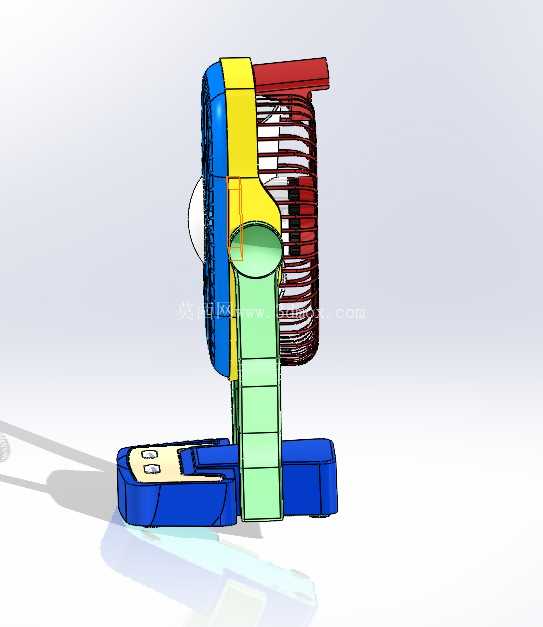

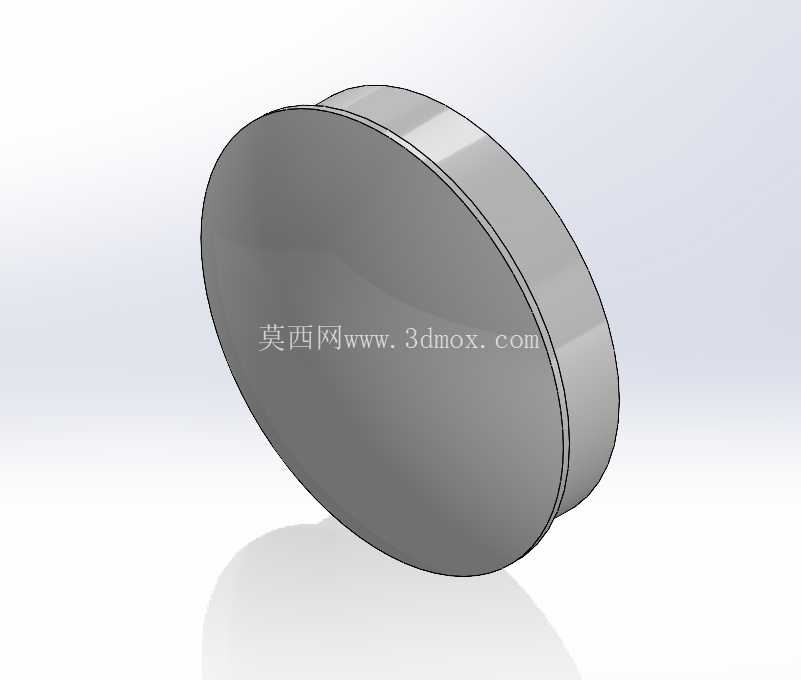

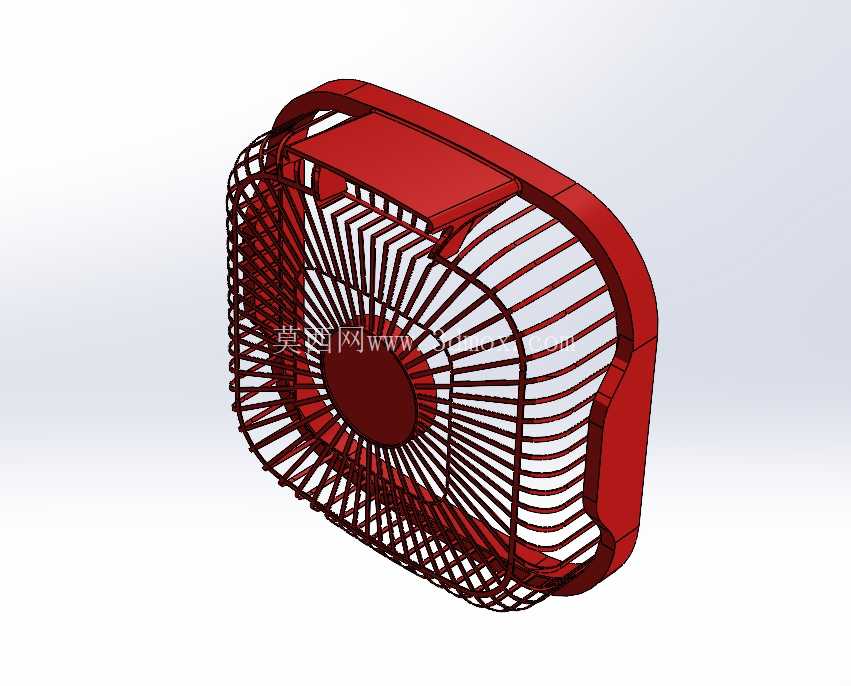

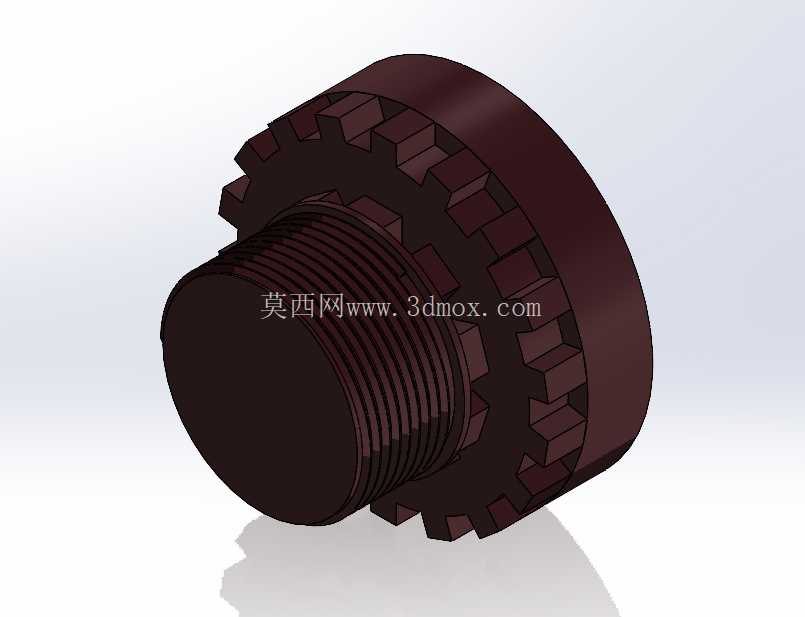

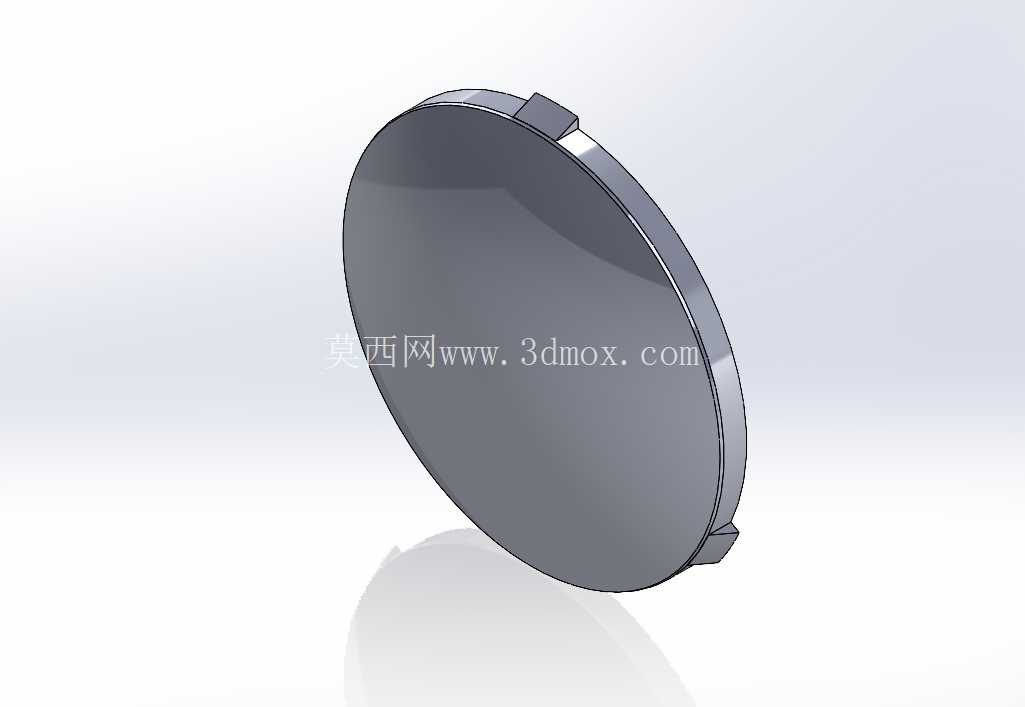

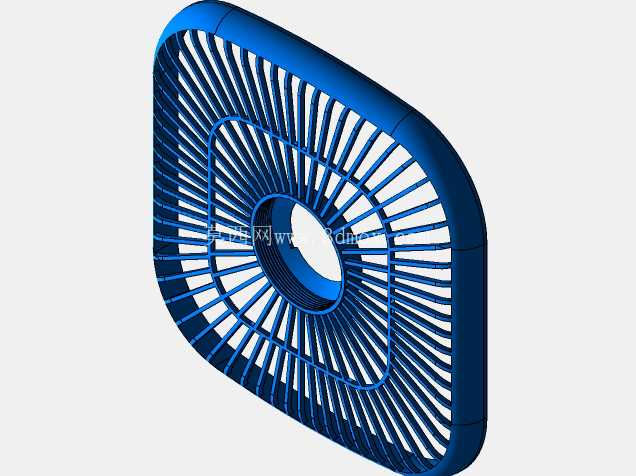

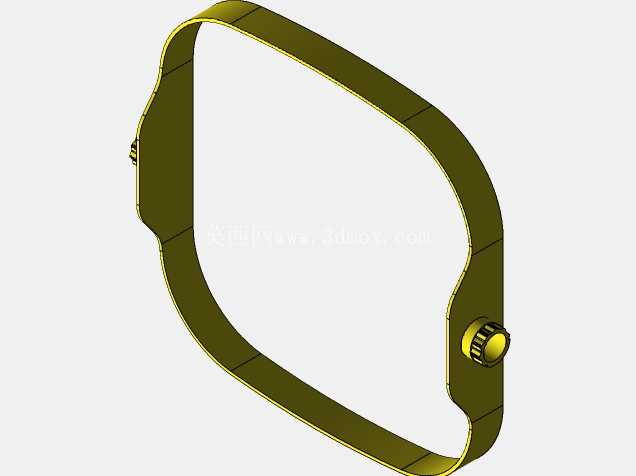

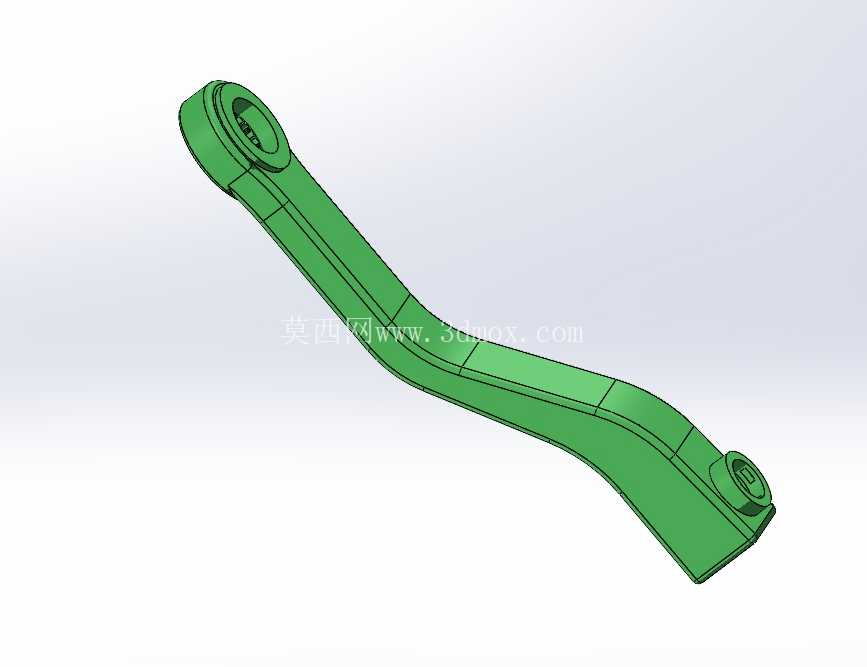

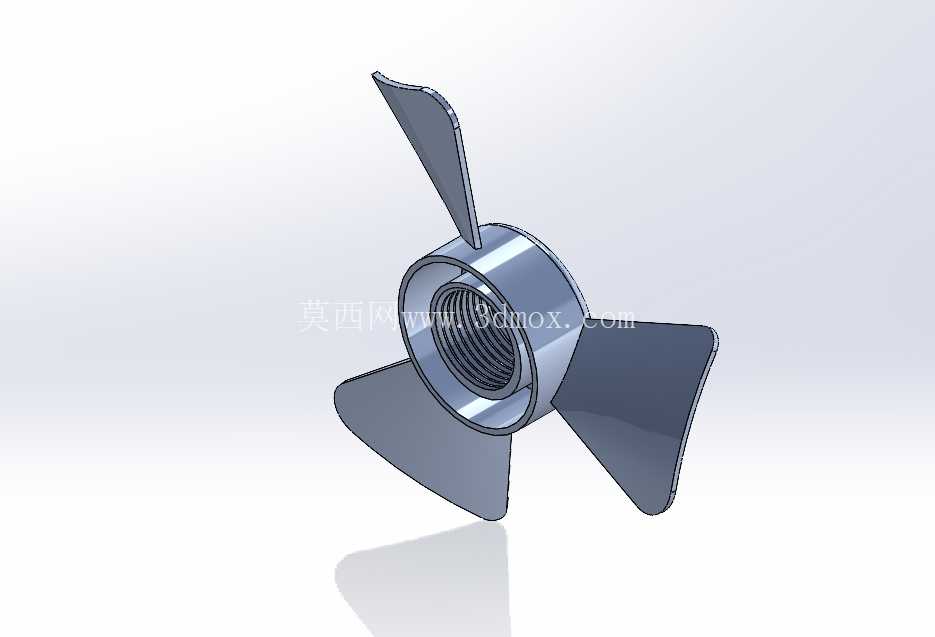

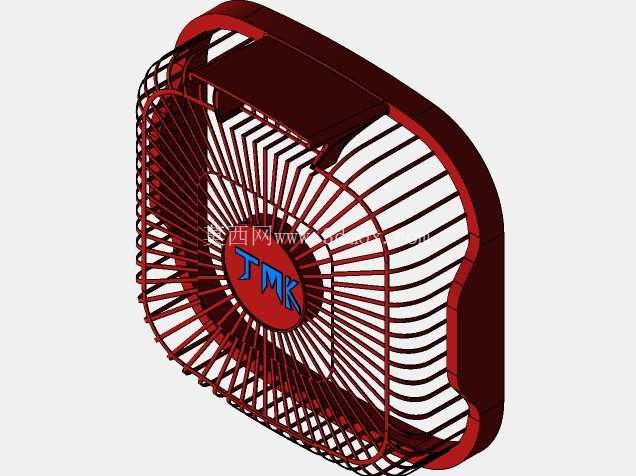

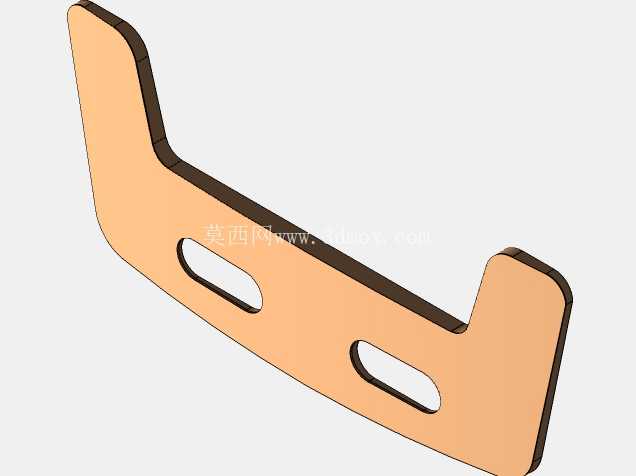

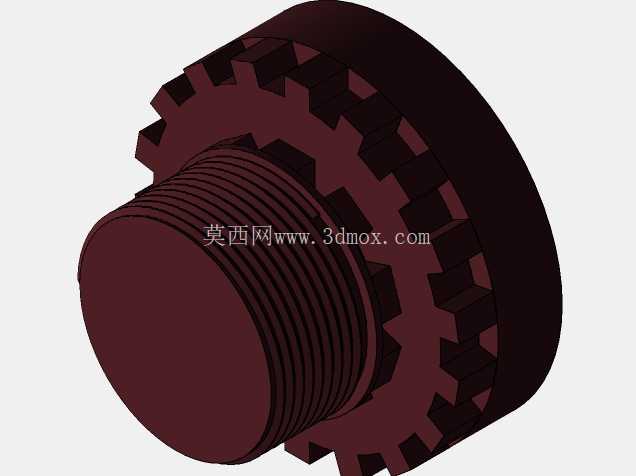

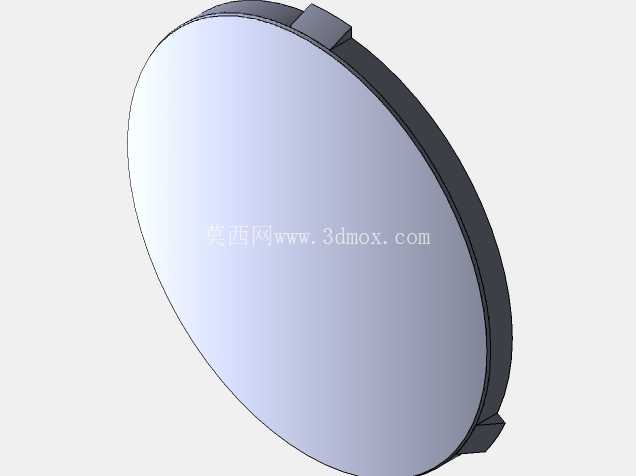

　　两侧的U型绿色支架是角度调节的核心结构，支架与风罩主体的连接位置做了阻尼转轴结构，不需要额外的锁止件就可以实现0到120度左右的送风角度无级调节，既可以调整到水平直吹面部的角度，也可以调整到仰角向上吹散周围热空气的角度，支架的壁厚控制在2.5mm左右，采用ABS材质注塑成型，足够的结构强度保证多次调节角度后不会出现支架断裂或者松旷的问题。风罩部分采用前后双层防护网结构，外层防护网的格栅间隙控制在5mm以内，符合小家电安全防护要求，避免手指误触内部转动的风叶造成伤害，前网中心的圆形导流盖可以梳理风叶吹出的气流，减少中心区域的乱流，提升送风的集中性，风叶采用五片后掠式设计，相比直叶设计运行时的风噪更低，相同转速下的送风量也更大，风叶与内部驱动电机的输出轴采用过盈配合加定位筋的连接方式，长时间运行不会出现风叶打滑或者脱落的问题。

　　风罩顶部预留了隐藏式提手结构，不需要额外加装挂绳就可以方便手持移动，提手做了圆弧过渡处理，握持时不会硌手，整体结构的装配逻辑采用卡扣加少量自攻螺丝的连接方式，前后网罩通过周圈的卡扣扣合，支架与底座、支架与风罩的连接位置用小规格自攻螺丝锁紧，既方便生产时的快速装配，后期维护拆解也比较便捷。设计过程中需要重点关注几个公差配合的边界：阻尼转轴的配合公差要控制在H7/h6的区间，过松会导致角度调节后无法定位，过紧则会导致调节时需要的力度过大，甚至出现转轴断裂的问题；风叶与风罩内壁的间隙要控制在3mm以上，避免装配误差或者运行时的震动导致风叶蹭到风罩内壁产生异响；底座内部的电池仓要做限位筋设计，保证18650规格的锂电池装入后不会出现晃动，同时电池仓盖要做防脱卡扣，避免电池掉落。

　　这类小型风扇的应用场景覆盖了夏季办公桌面纳凉、户外出行随身降温、学生宿舍床头送风等多个场景，结构设计上没有冗余的复杂部件，所有的结构特征都服务于便携、可调、安全这几个核心使用需求，建模过程中需要提前预留好电机、电池、按键这些标准件的安装位，各个塑料件的壁厚要尽量均匀，避免注塑成型时出现缩痕或者翘曲变形的问题，转角位置都做了R1以上的圆角处理，既提升了握持的触感，也能减少注塑时的应力集中问题，提升零件的结构强度。
