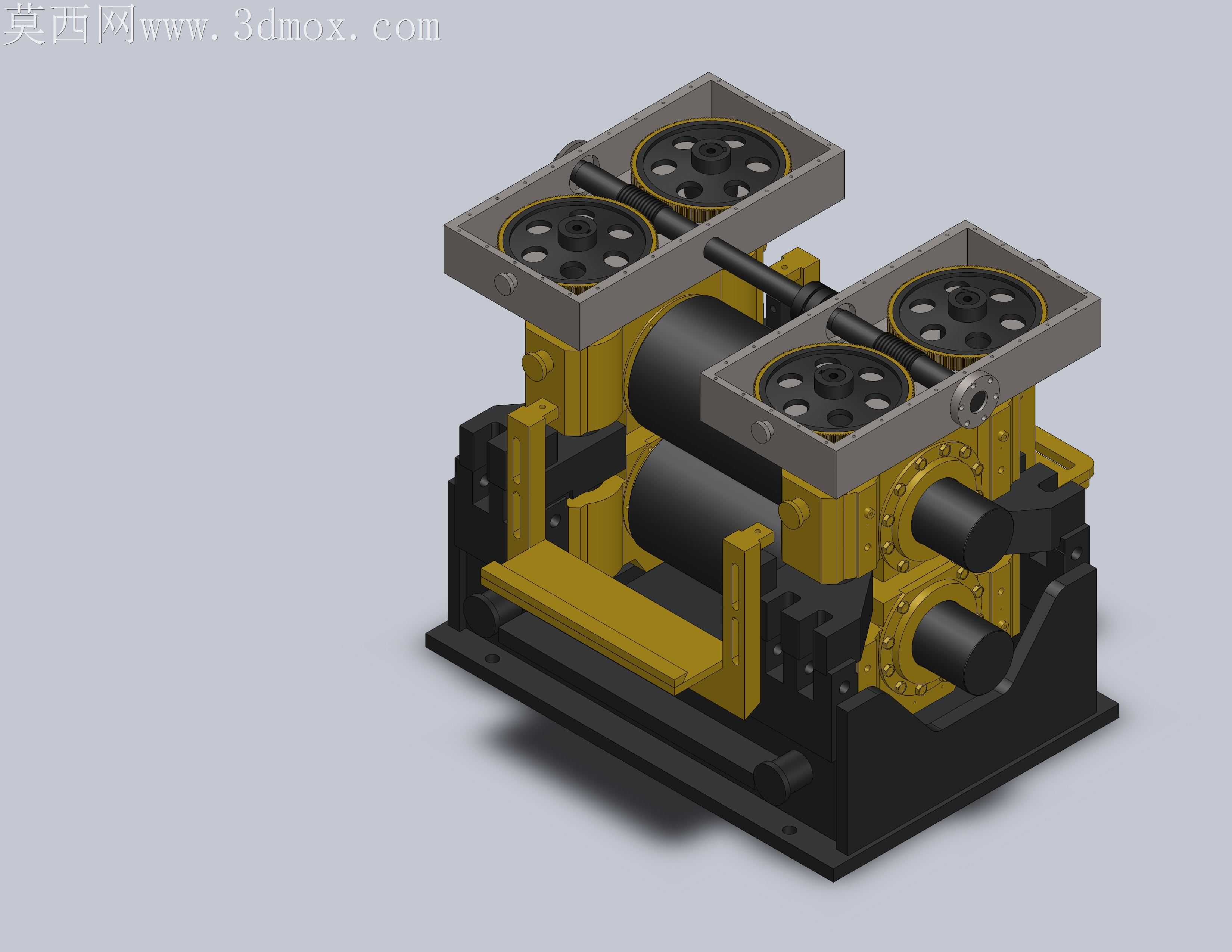

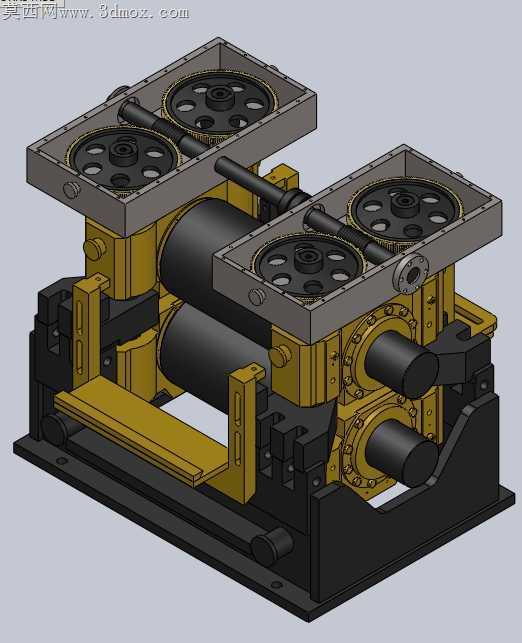

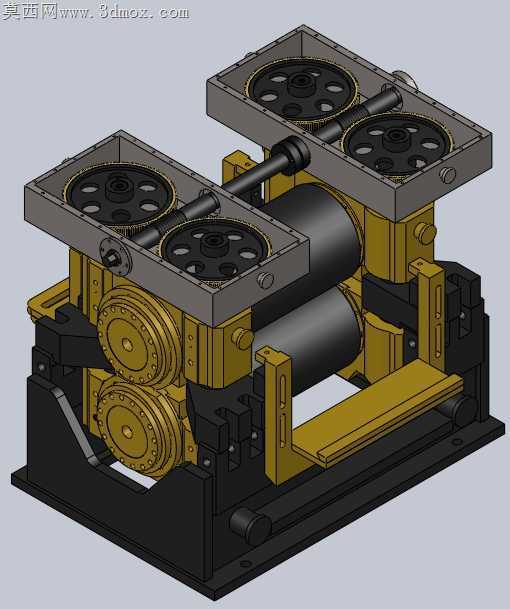

重载双辊中间机架轧机结构设计

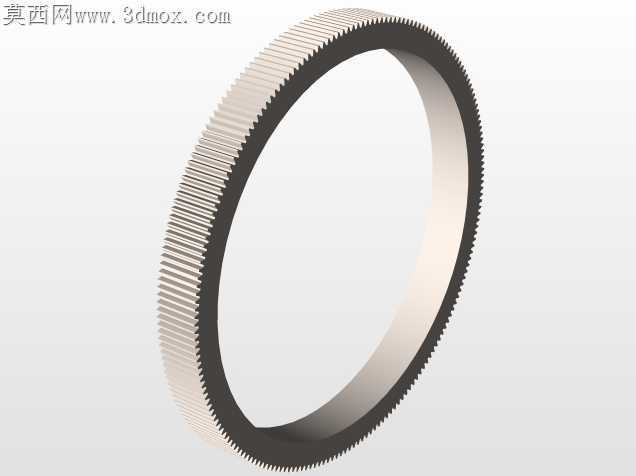

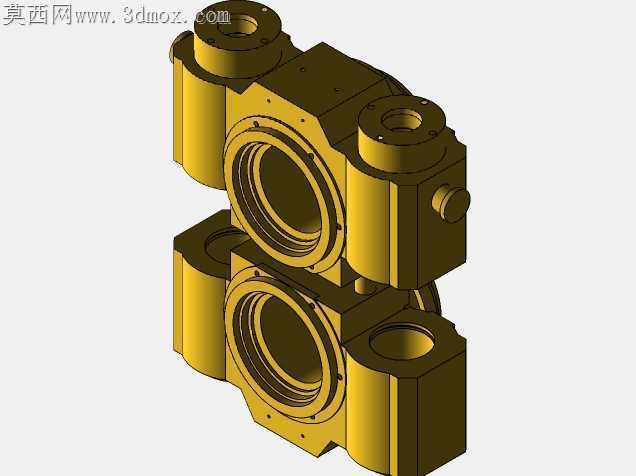

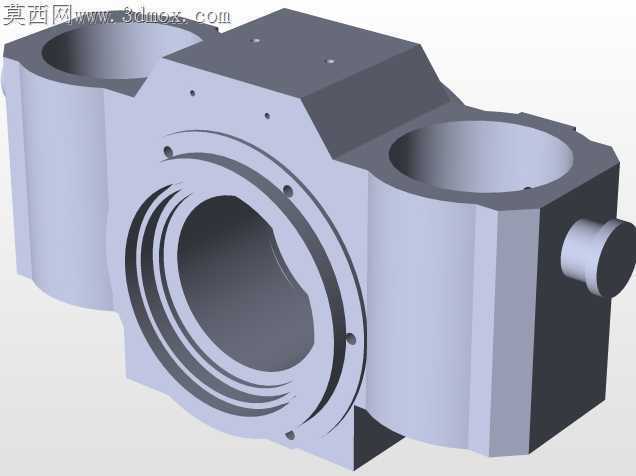

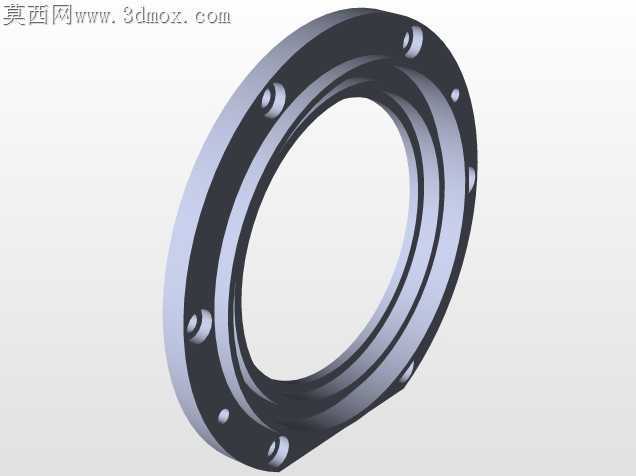

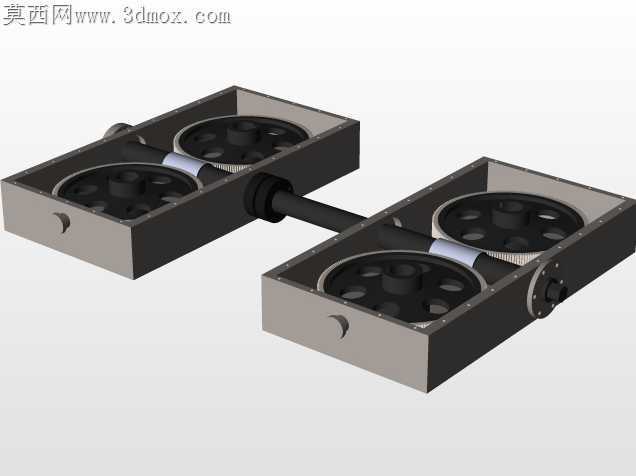

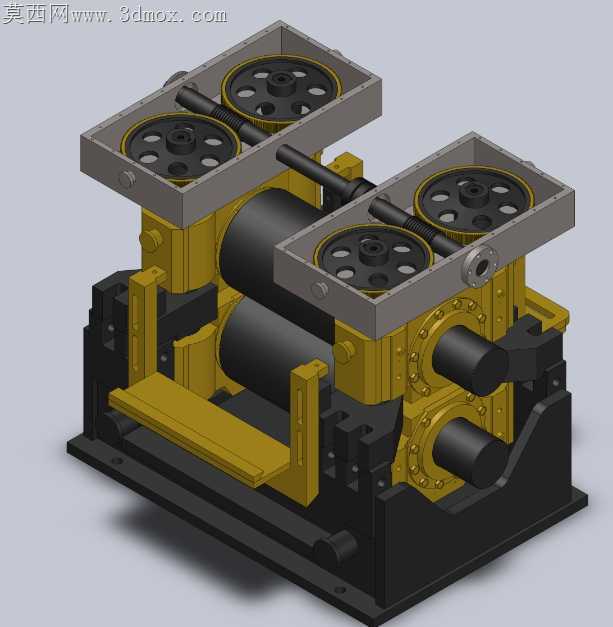

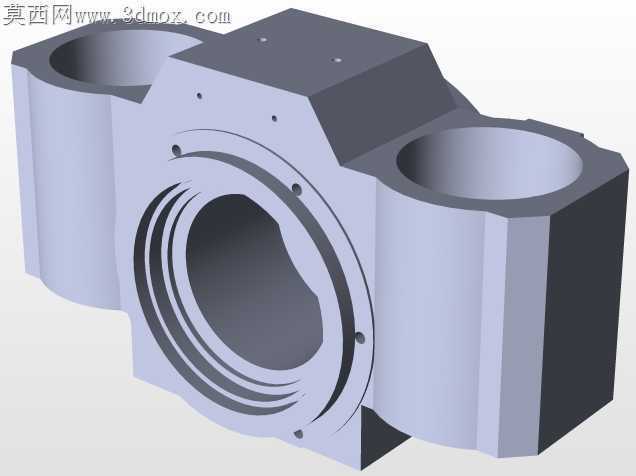

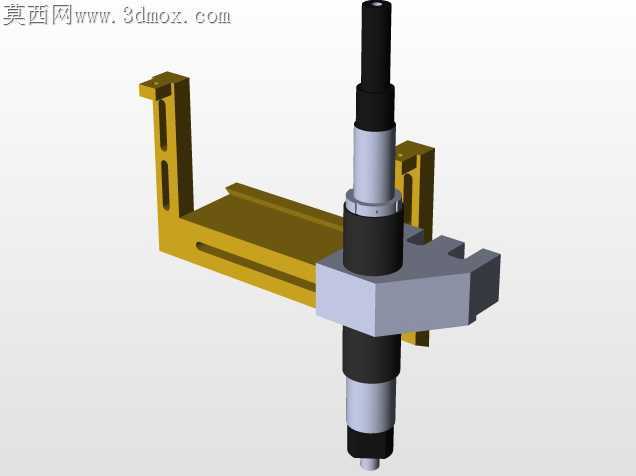

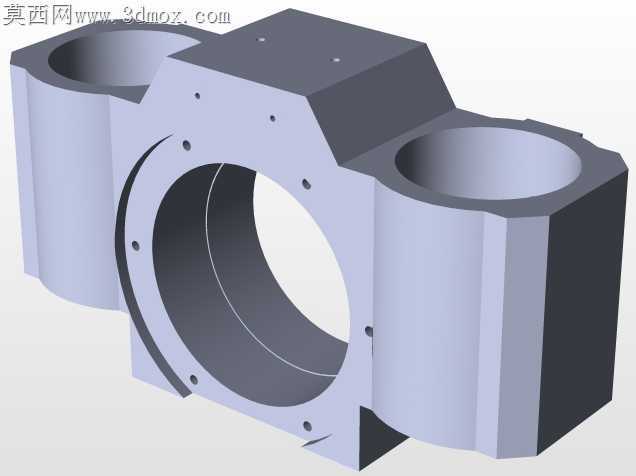

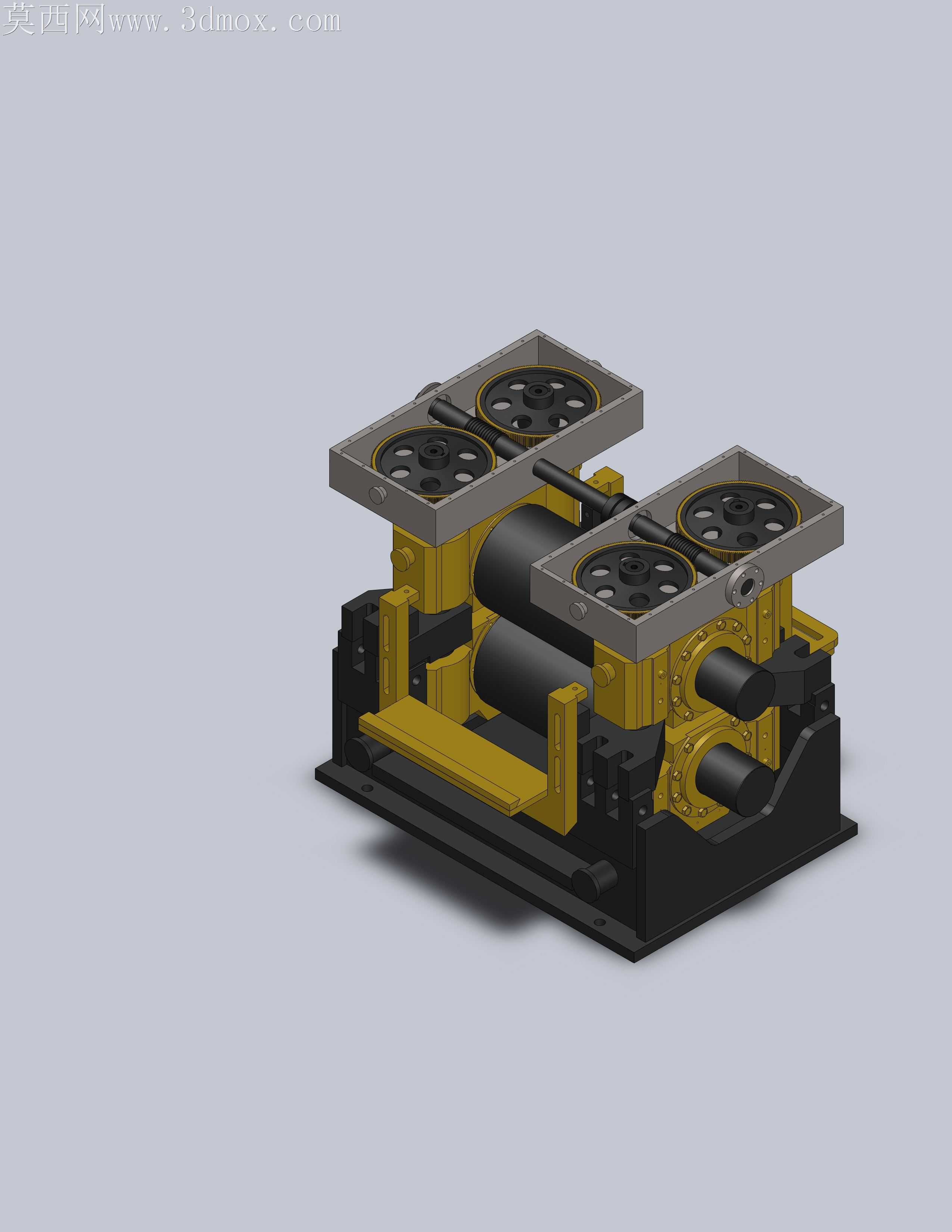

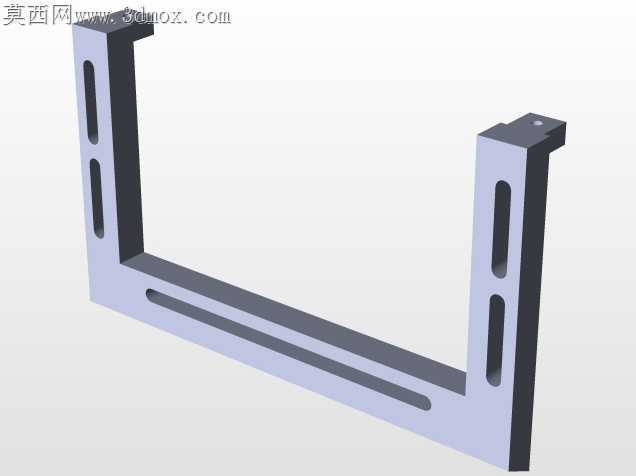

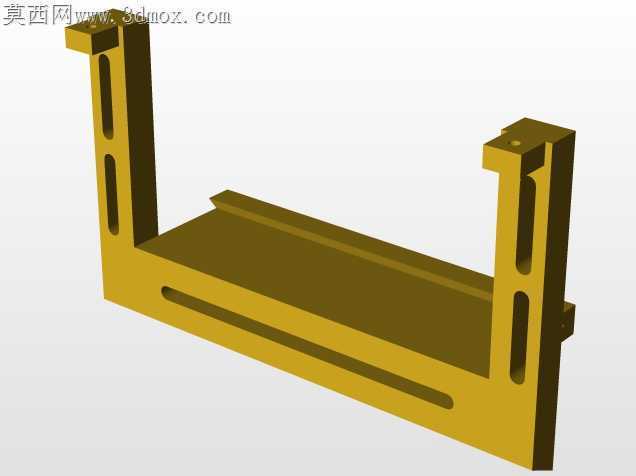

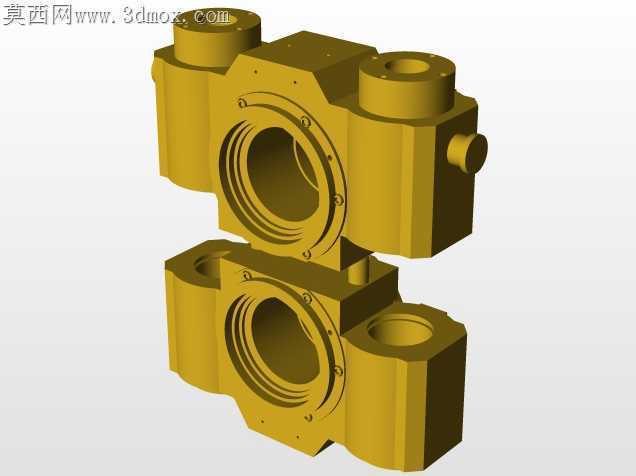

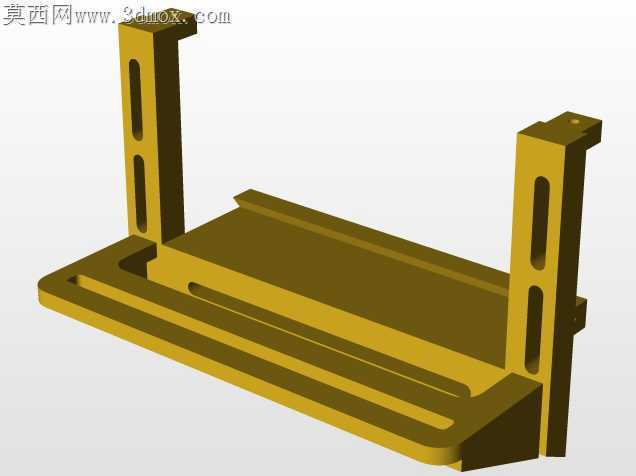

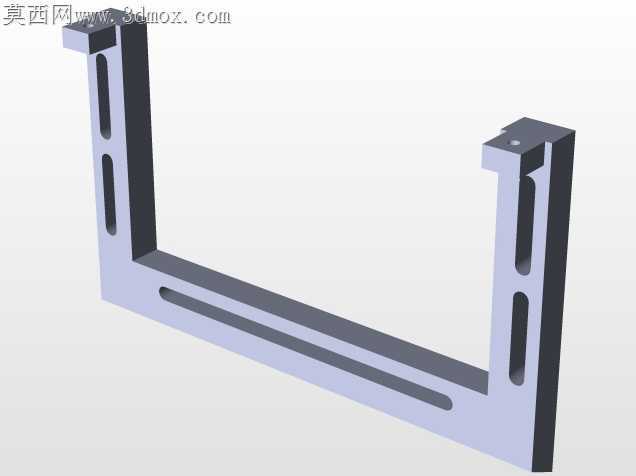

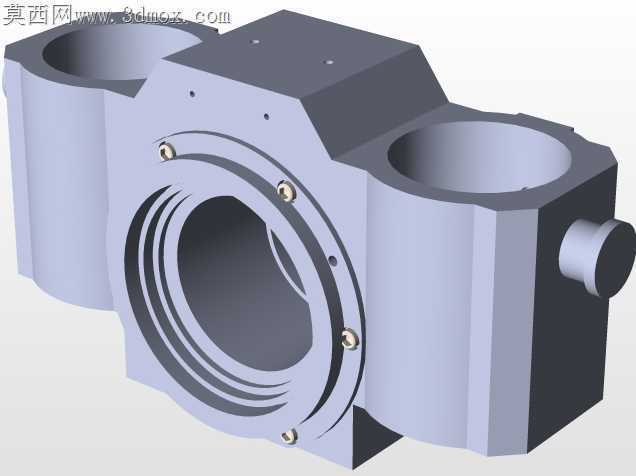

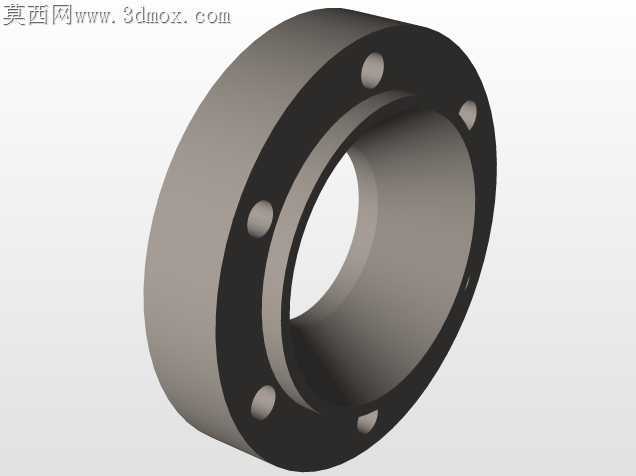

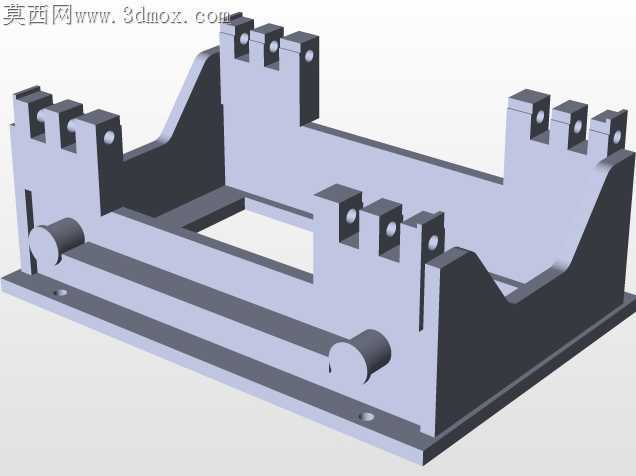

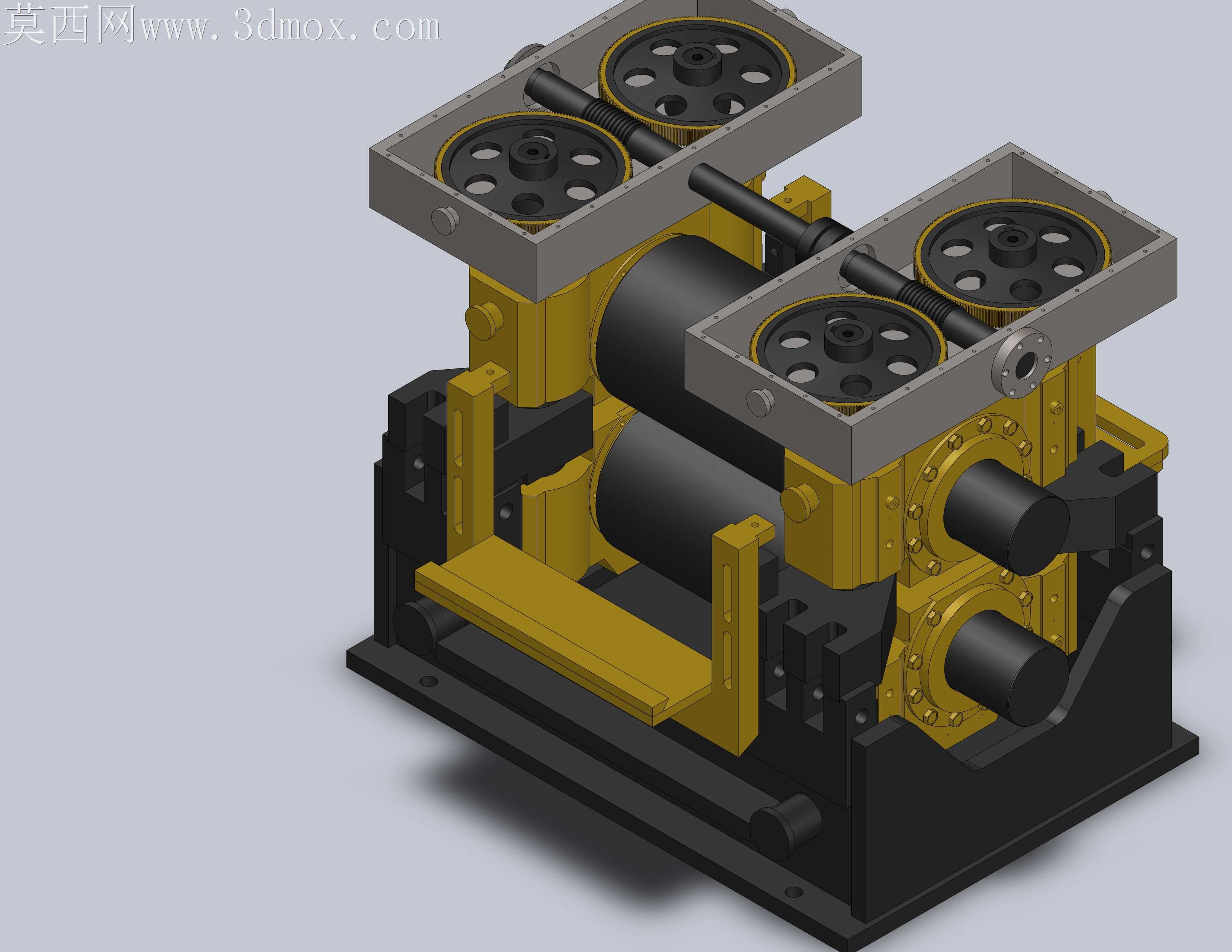

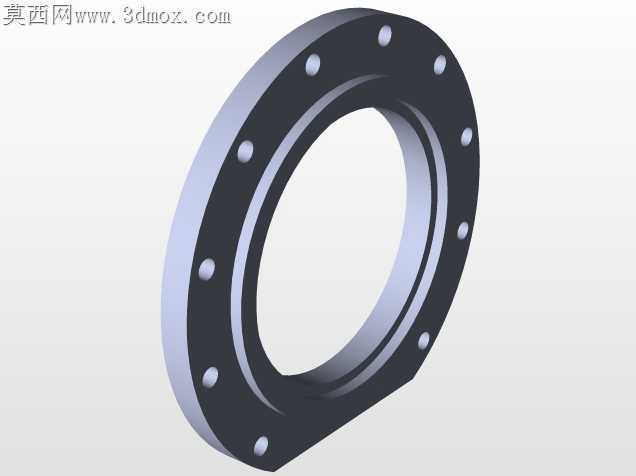

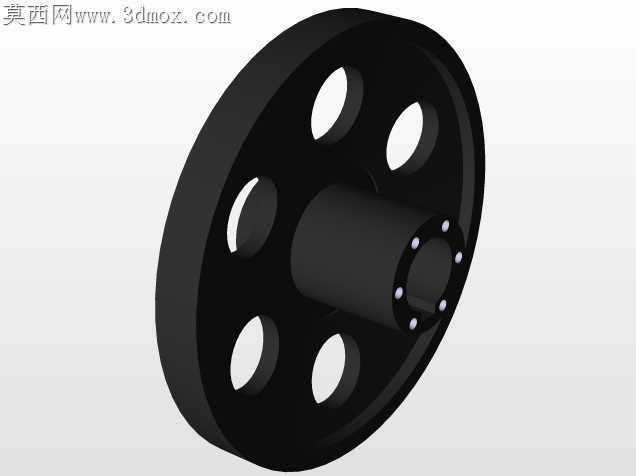

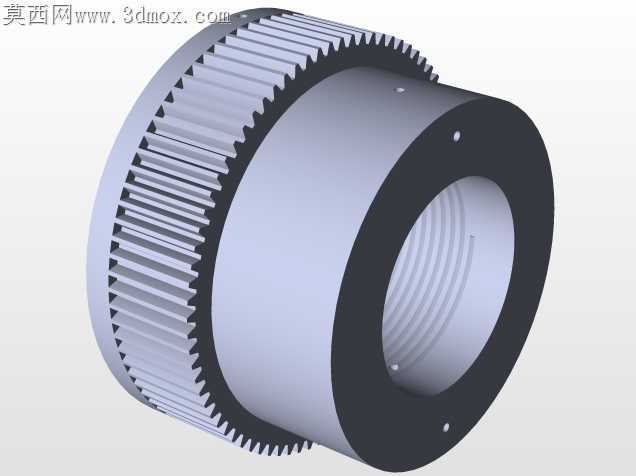

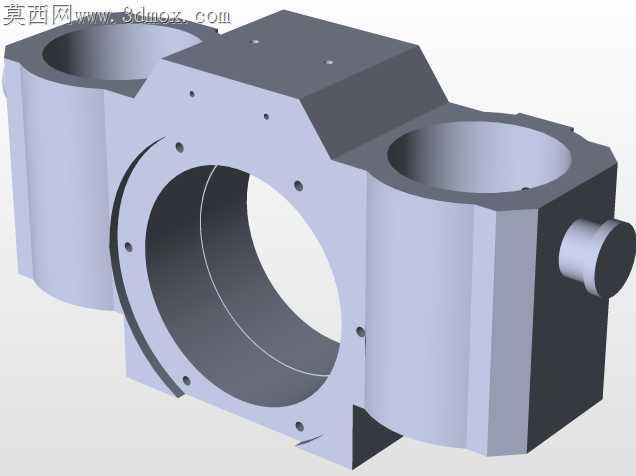

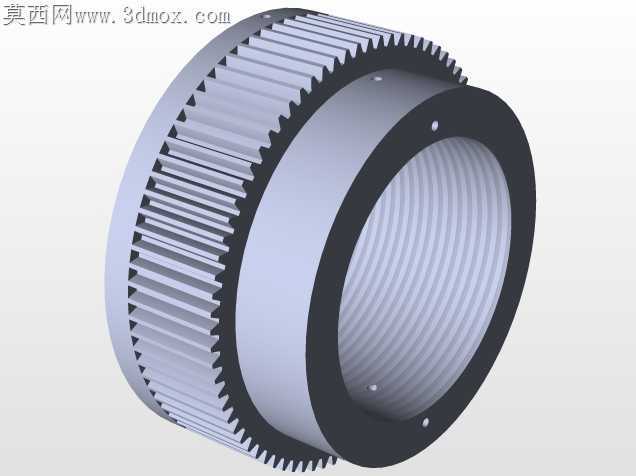

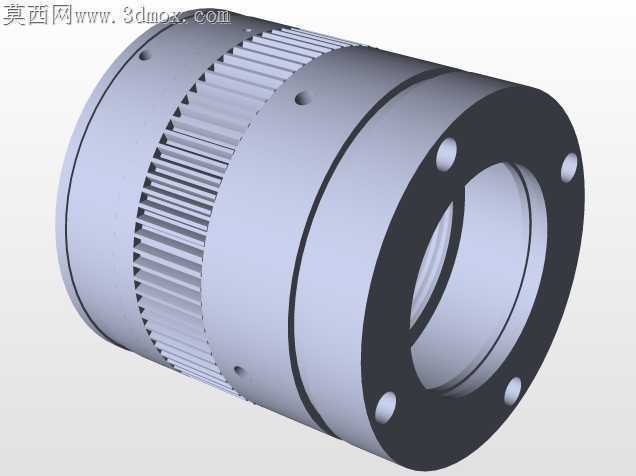

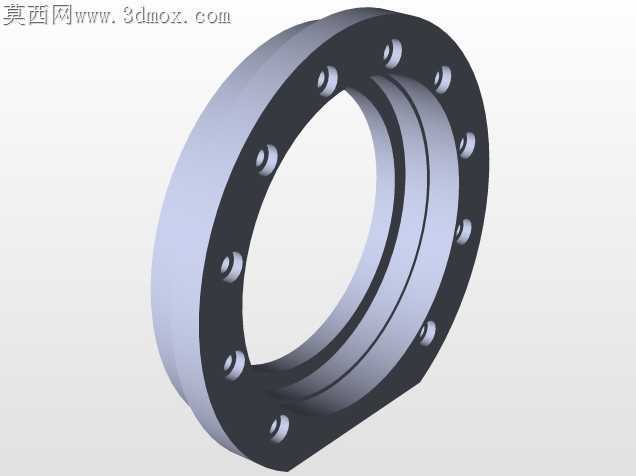

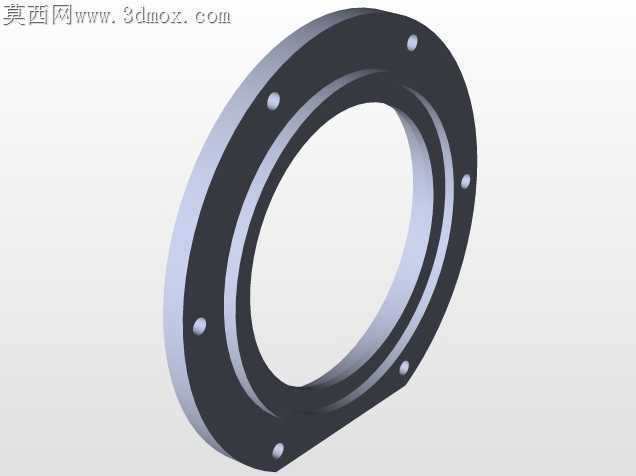

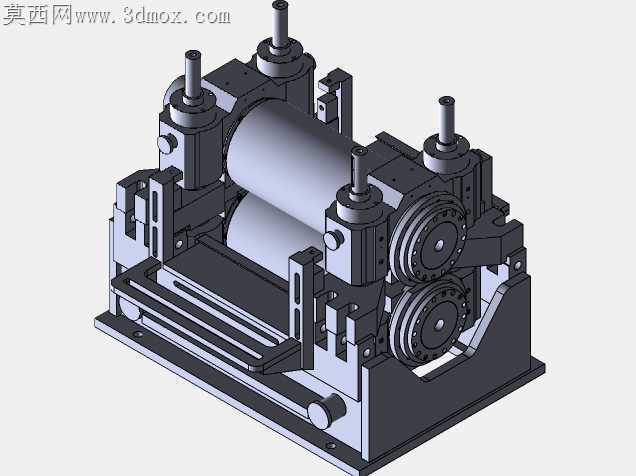

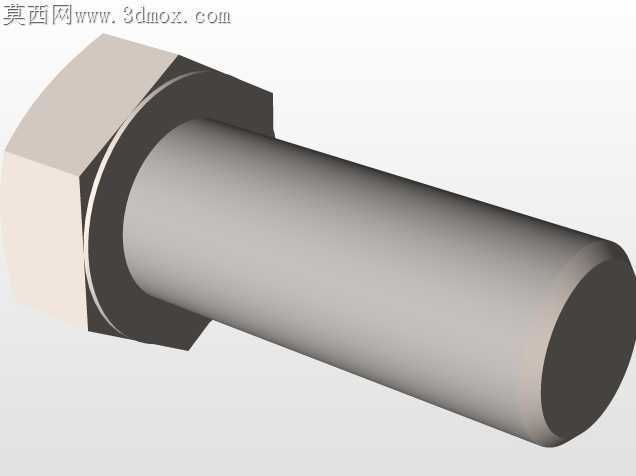

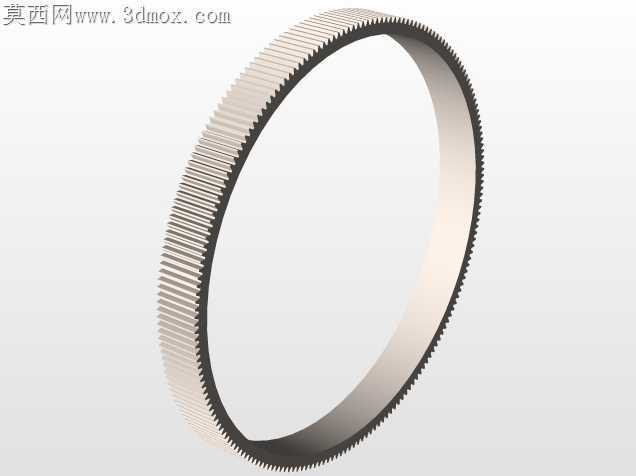

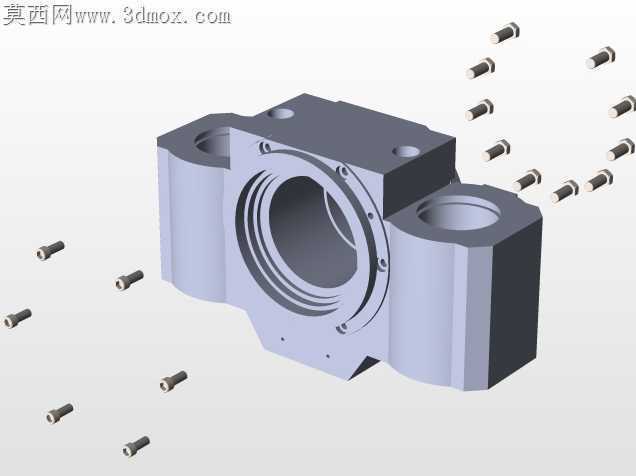

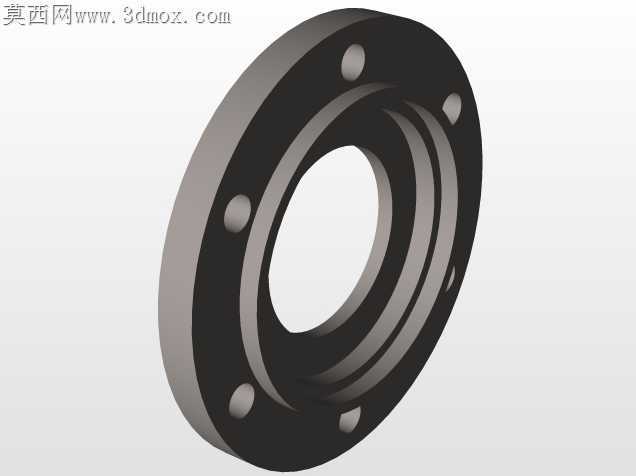

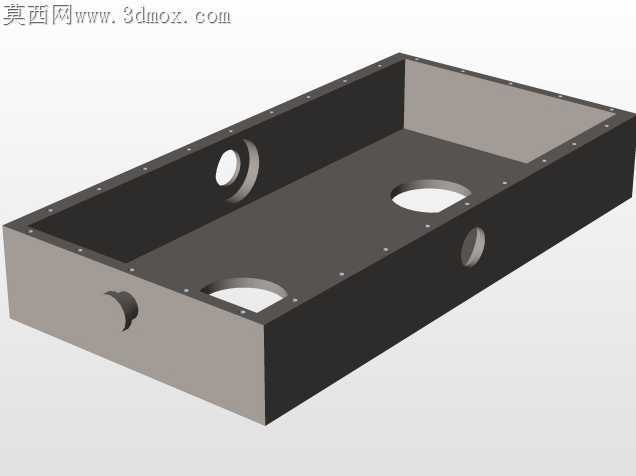

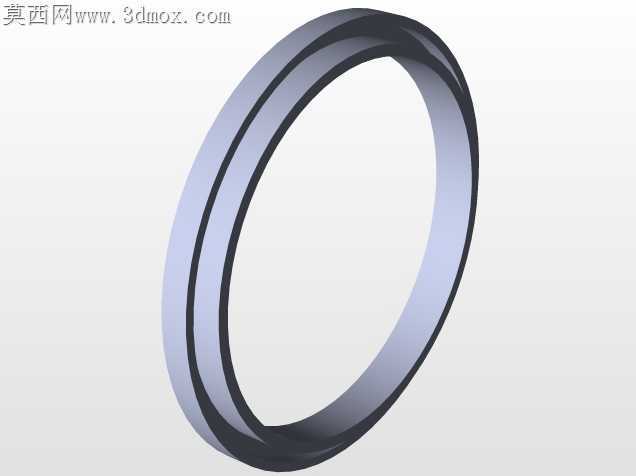

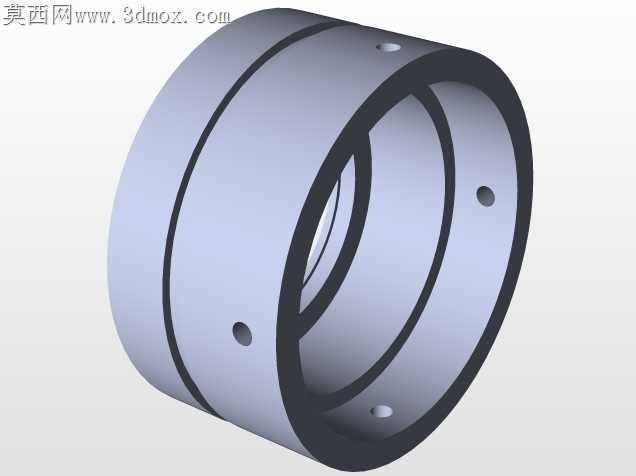

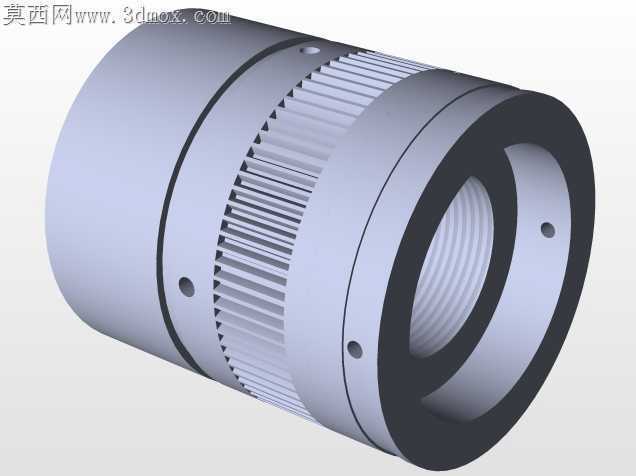

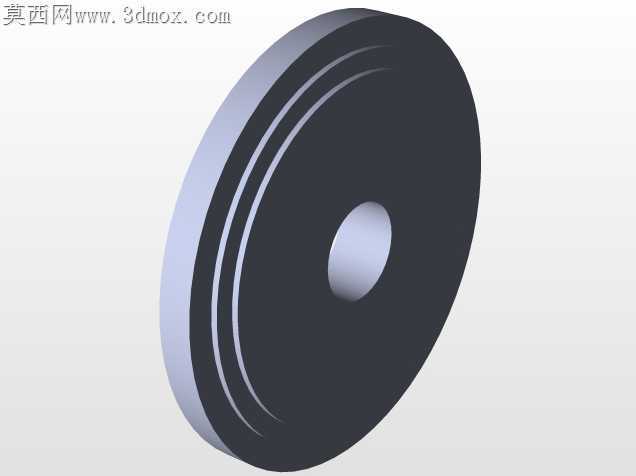

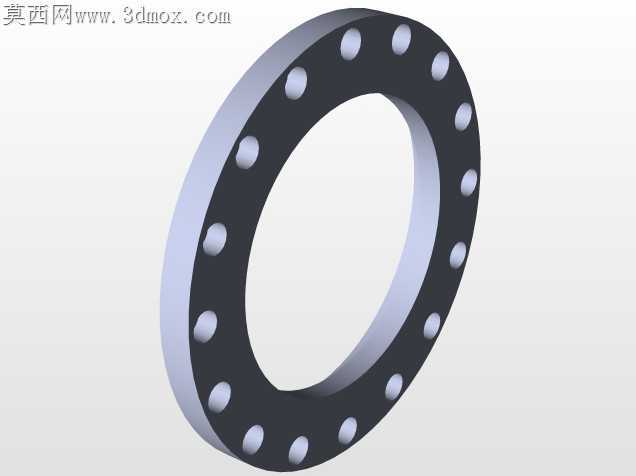

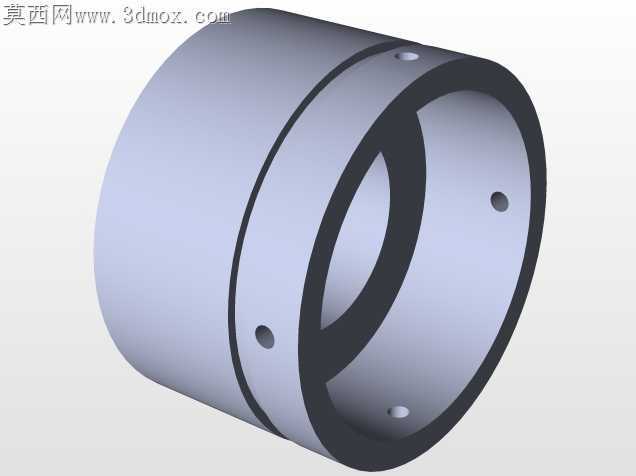

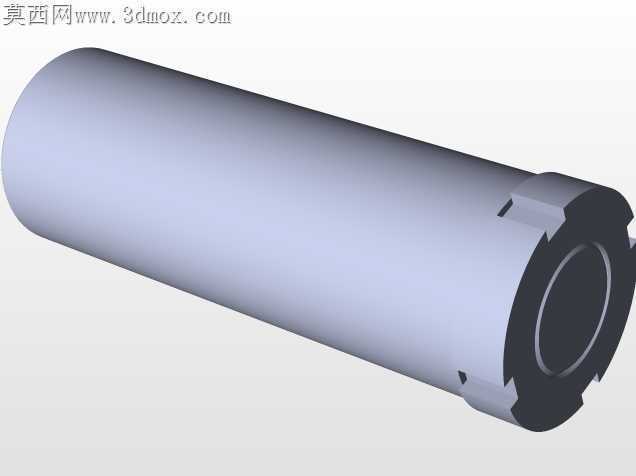

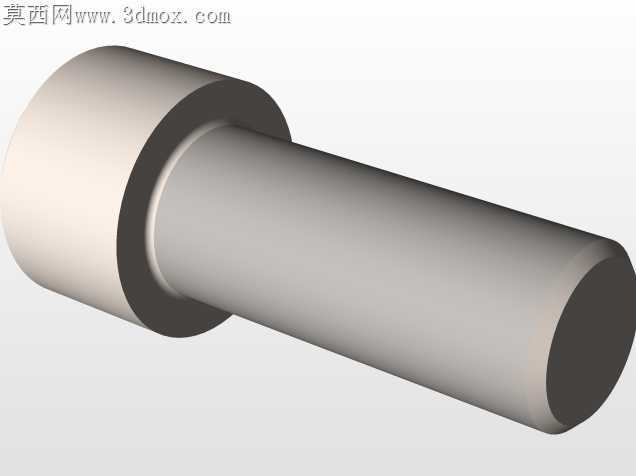

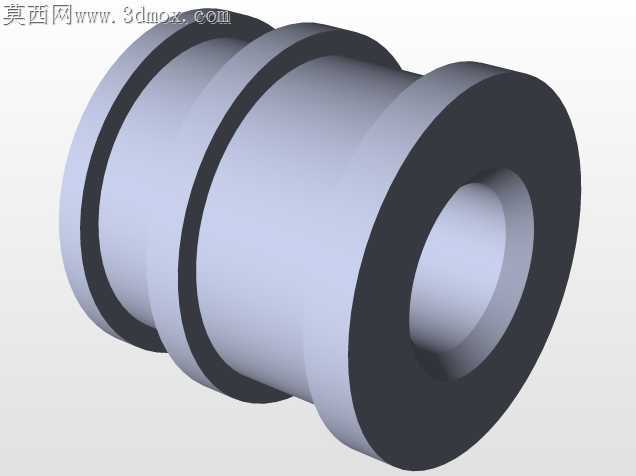

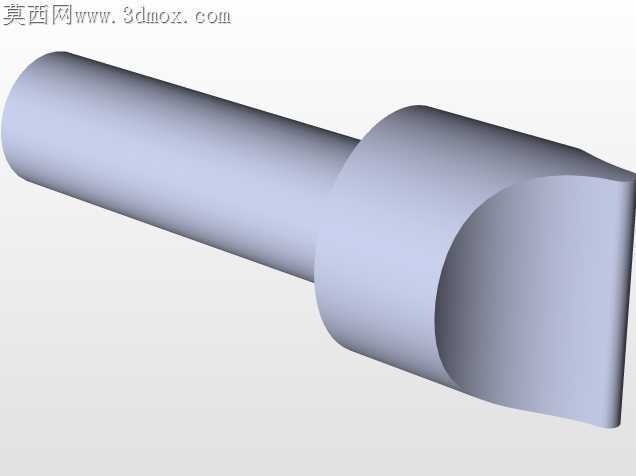

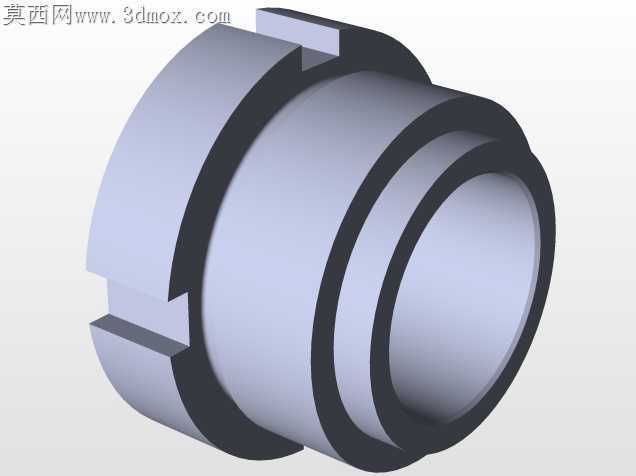

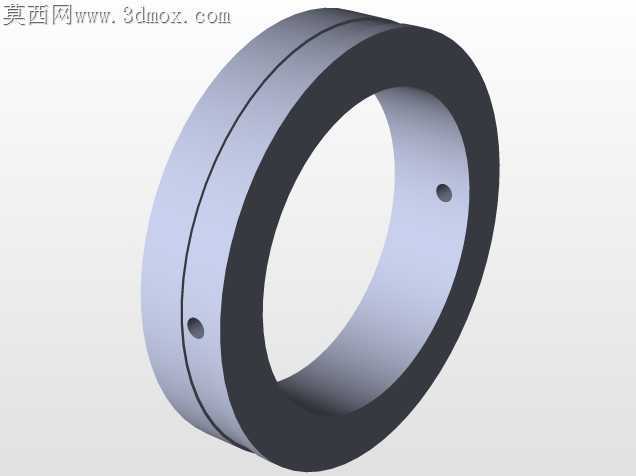

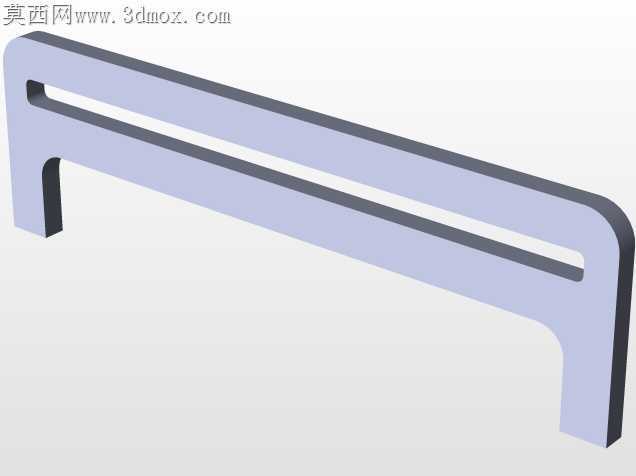

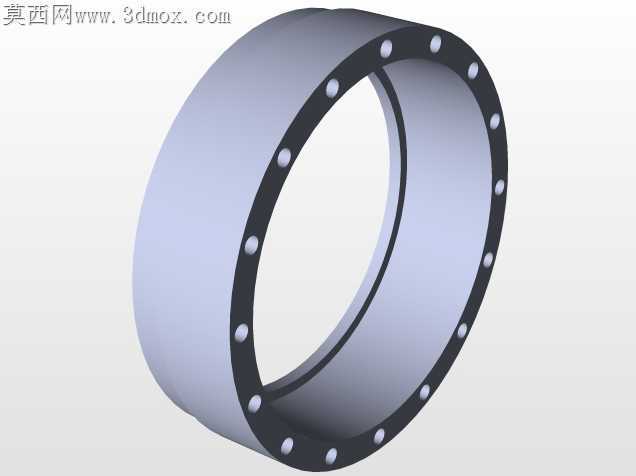

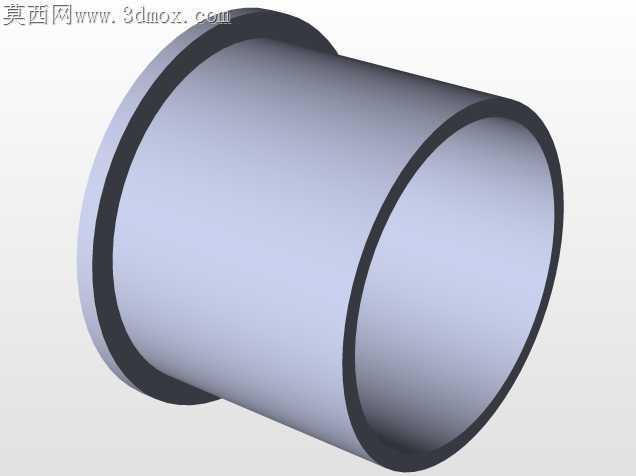

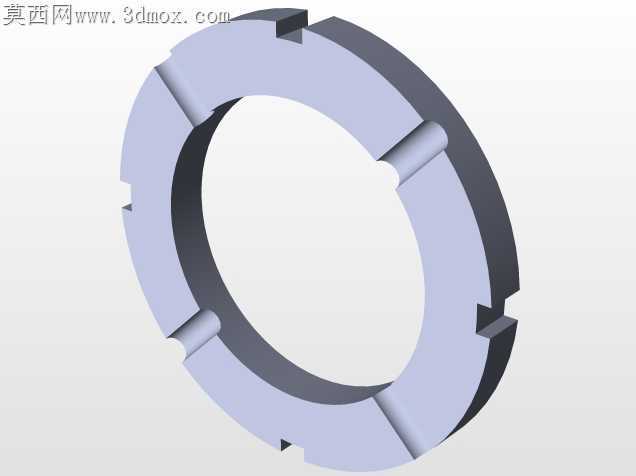

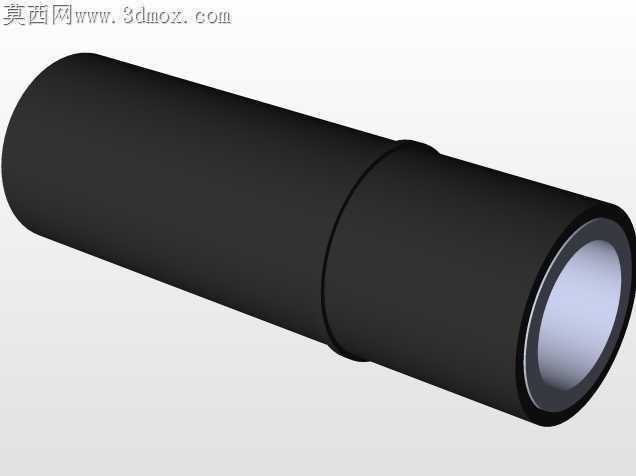

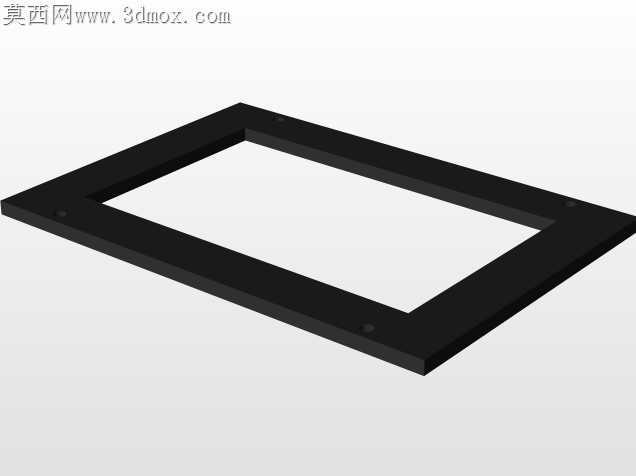

冶金产线里轧机机架长期承受交变轧制冲击力，常规分体式机架在大压下量工况下容易出现连接面错位、辊系跳动超差的问题，这套中间机架轧机的结构设计从加工适配角度出发，把机架承力面的加工基准做了统一整合，避免了多工序装夹带来的形位公差累积。上下两组辊系的轴承座安装槽采用一次装夹铣削成型，槽壁的平行度公差控制在0.02mm以内，装配时不需要额外配磨垫片就能保证辊缝的均匀度，减少了现场安装调试的配作工作量。顶部的传动齿轮组采用开放式箱体承托，箱体和主机架的连接止口做了加长设计，配合定位销的过盈装配，能抵消齿轮传动时产生的径向窜动，避免长期运行后齿轮啮合间隙变大引发的传动冲击。机架两侧的立板和底部基座采用整料铣削后用高强度螺栓连接，连接面做了锯齿形防滑结构，轧制时的横向冲击力会通过锯齿结构分散到整个连接面，不会出现螺栓受剪断裂的隐患。辊系周围的导向滑板采用可拆卸式镶嵌结构，滑板磨损后不需要拆解整个辊系就能直接从侧面抽出更换，大幅缩短了产线维护的停机时间。传动侧的轴承端盖预留了油脂加注通道，通道走向避开了轧制力的直接传力路径，不会因为长期受力出现通道变形堵塞的问题。机架上的所有吊装孔都做了加厚凸台处理，凸台和机架本体采用圆弧过渡，避免吊装时应力集中导致的孔位开裂。齿轮组的安装轴系采用两端固定支撑结构，轴肩和轴承内圈的配合公差选了过渡配合，既保证传动时轴系不会窜动，又能在检修时轻松拆卸轴承，不会出现拉马拆卸时拉伤轴面的问题。底部基座的安装面做了网格状的卸荷槽，安装时二次灌浆层能嵌入槽内，让基座和地面基础结合更牢固，轧制时的震动不会导致基座移位。辊缝调整的斜楔机构藏在机架立板的空腔内，空腔侧面开了防尘盖板，轧制产生的氧化铁皮不会掉进斜楔配合面导致调整卡滞，日常清理只需要打开盖板吹扫即可。这套结构在加工时所有的配合面都预留了合理的修磨余量，既不会因为余量过大增加加工工时，也不会因为余量过小导致装配时没有调整空间，完全适配中小批量冶金设备的加工生产节奏，能直接落地用于型材轧制的中间道次加工工序。
