铝型材框架小型桌面数控加工设备结构

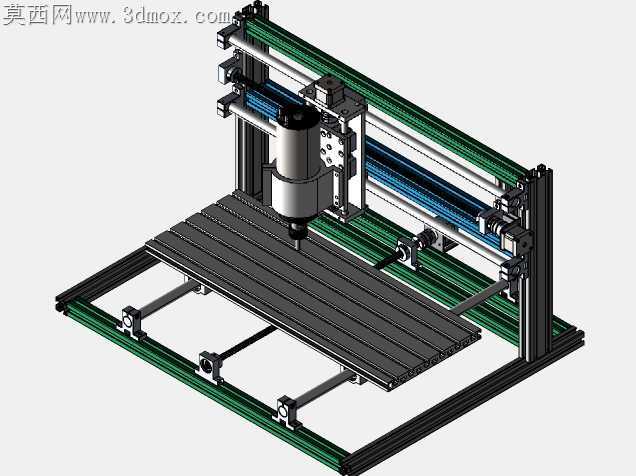

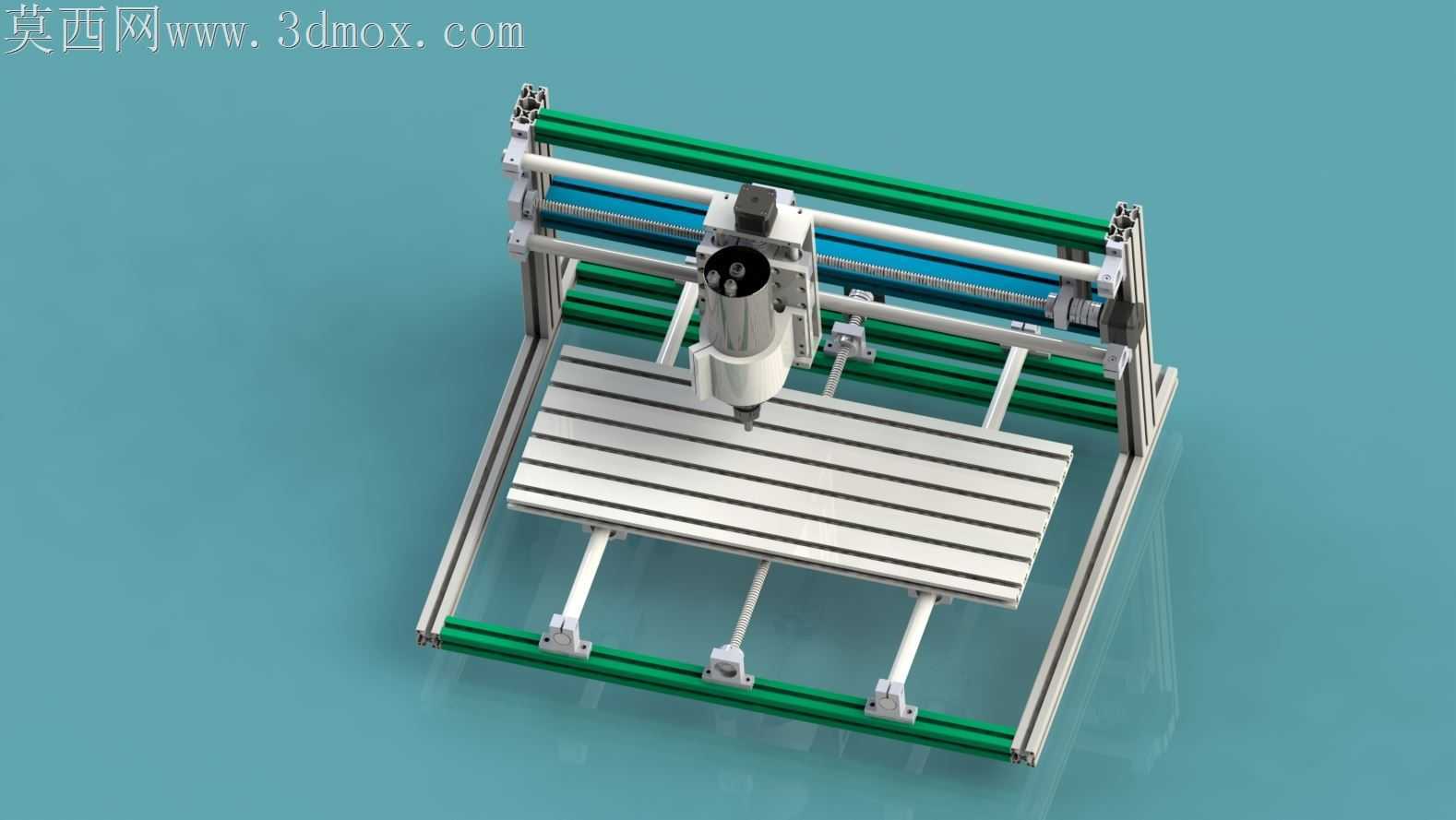

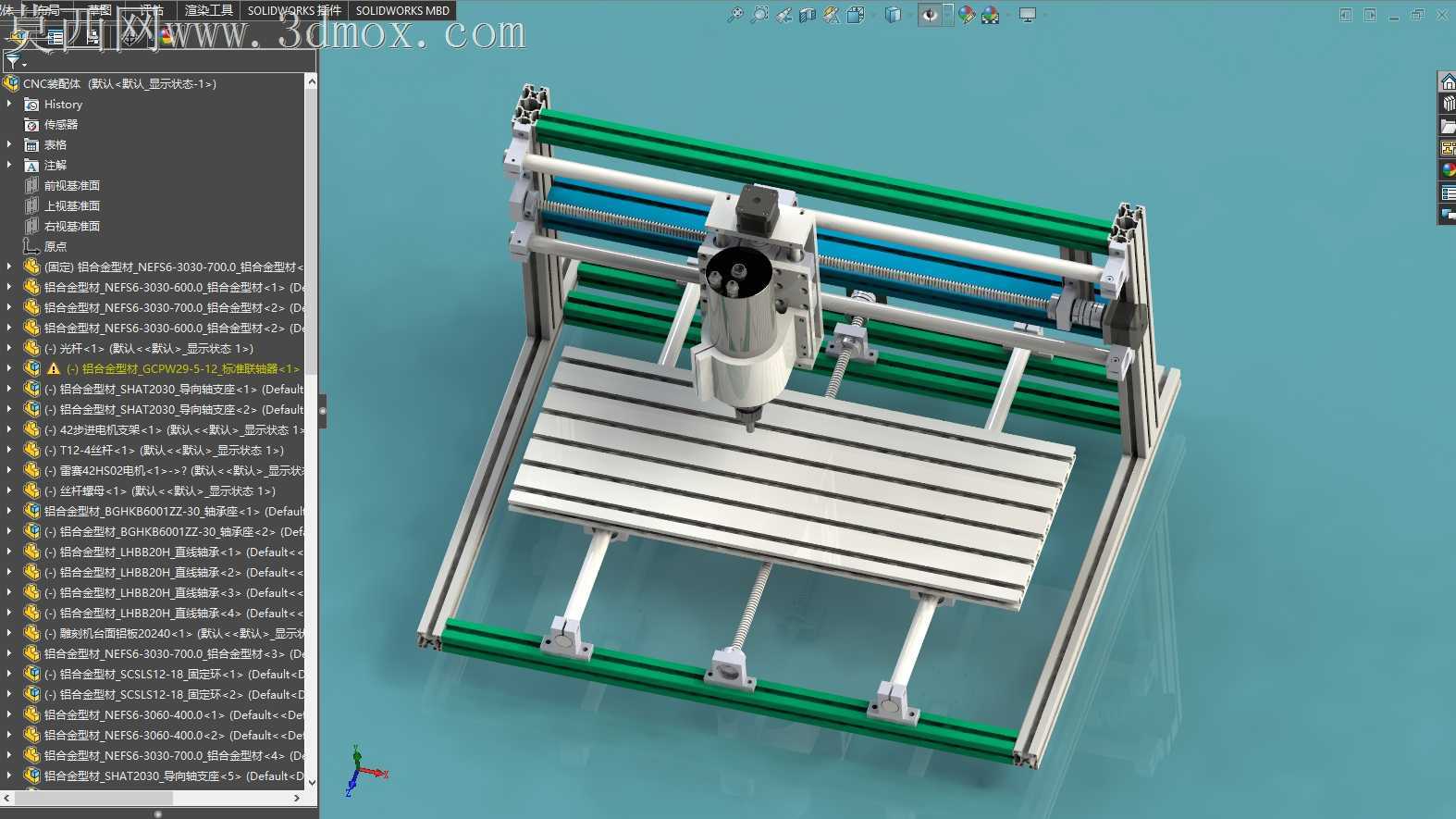

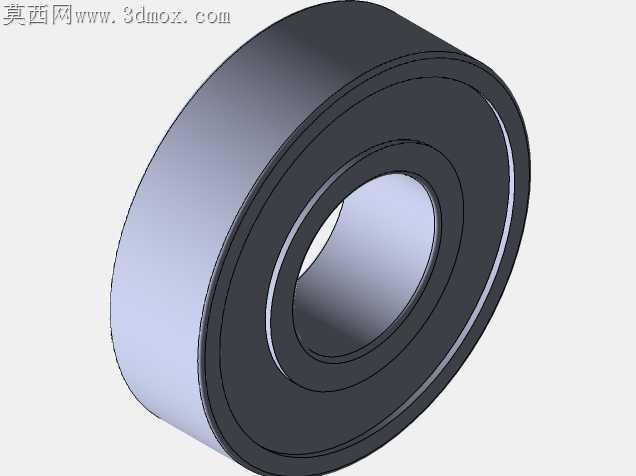

小型桌面数控设备落地时最容易踩的坑，是铝型材框架拼接后因受力不均出现的横梁挠度变形，直接影响加工面的平面度公差。这套结构在横梁与两侧立柱的连接位置，没有采用常规的角码直接锁附，而是在型材槽内嵌入了钢制滑块螺母配合加厚连接片，每处连接点设置上下两颗锁紧螺栓，抵消主轴高速往复移动时产生的侧向倾覆力矩。工作台采用带T型槽的铝合金板件，下方通过三根可调节的支撑立柱与底框连接，支撑柱两端带微调螺纹结构，装配时可以通过千分表打表逐点调整台面水平度，避免型材底框因地面不平整出现的翘曲传导到加工面。X轴传动带布置在双横梁的中间位置，带轮座与型材接触面增加了0.2mm厚的紫铜垫片，既可以填充型材挤压成型带来的表面微观不平度，也能吸收皮带高速传动时产生的微幅振动，减少加工表面出现的振纹。主轴固定座采用分体式抱箍结构，抱箍内壁开有环形储脂槽，长时间运行时润滑脂可以缓慢渗出，减少主轴上下滑动时的阻尼卡顿，抱箍的锁紧螺栓采用对角分步锁紧的方式，避免抱箍受力不均导致主轴轴线与台面垂直度超差。Y轴的两根直线导轨分别固定在底框两侧的铝型材上，导轨安装面预先做了铣平处理，比直接在未加工的型材表面安装导轨，平行度公差能控制在0.05mm每米范围内，拖链布置在横梁后侧，线缆弯曲半径设置为线缆直径的8倍，反复移动时不会出现线缆折损或信号干扰。底框的四个角位置预留了脚轮安装孔与可调脚杯安装位，日常移动设备时装上脚轮方便换位，固定加工时换成脚杯可以调平设备同时隔绝地面传来的外部振动。Z轴的行程限位块采用聚氨酯缓冲材质，比硬金属限位块的碰撞噪音降低60%以上，也能避免主轴超程移动时撞坏传动部件。整套结构没有采用复杂的铸造件，全部采用标准铝型材与机加工标准件组合，加工装配时不需要大型专用设备，普通的机加工车间就能完成整机组装，调试完成后可以满足软金属、塑料、木材等材质的小型零件雕刻、铣削加工需求，加工精度能满足日常实训、小批量手板制作的使用要求。
