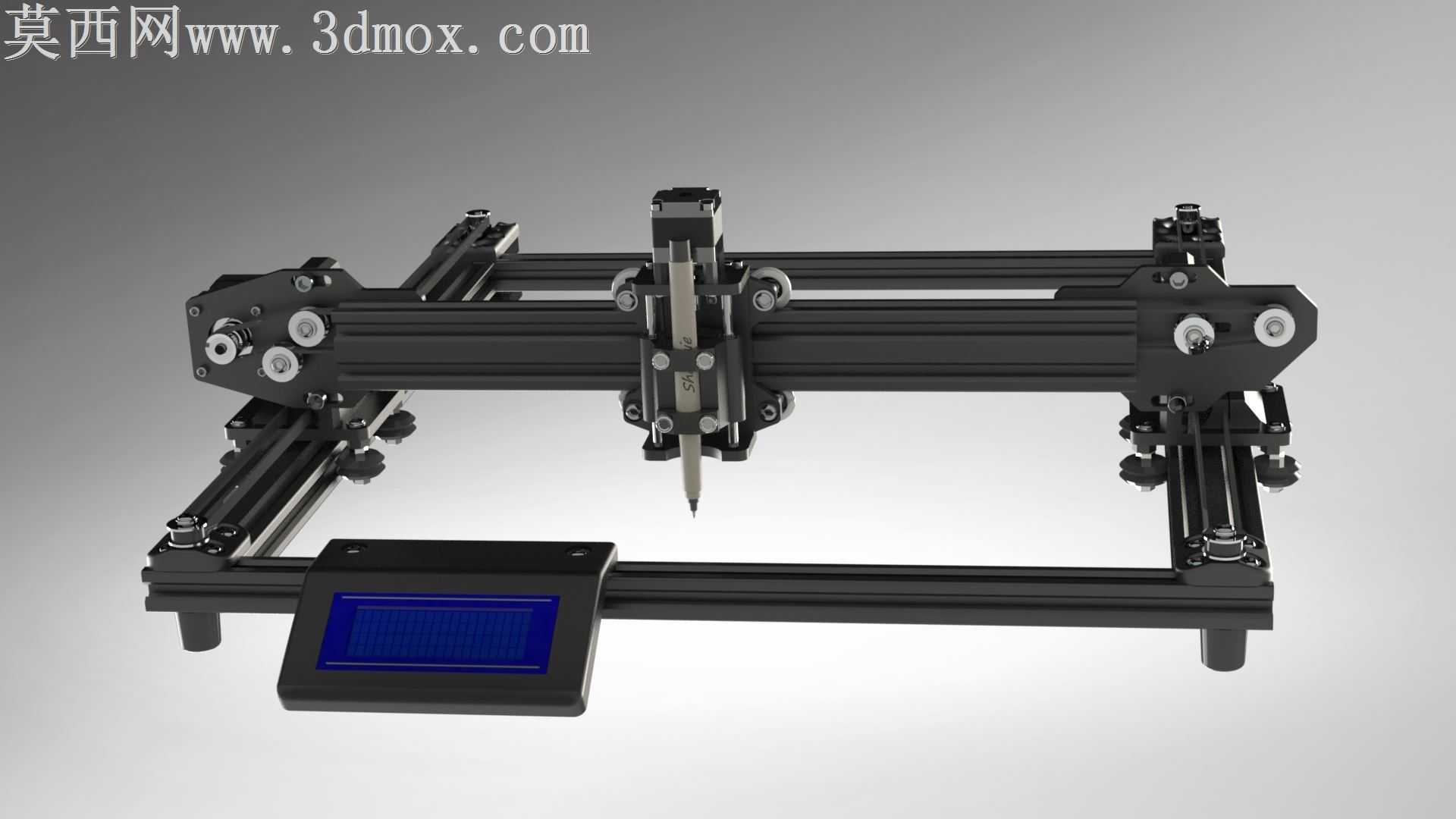

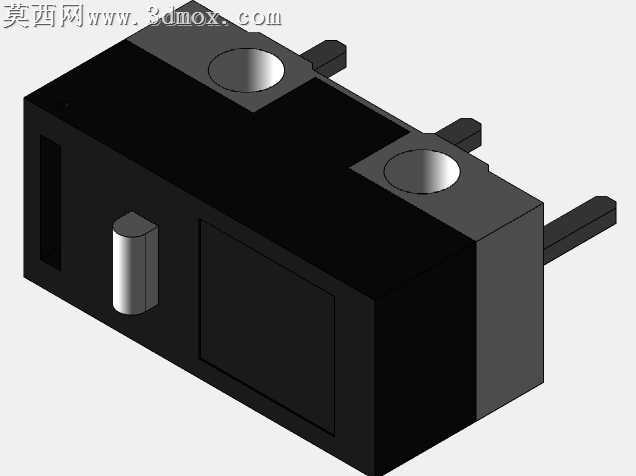

多用途桌面数控绘图雕刻作业平台

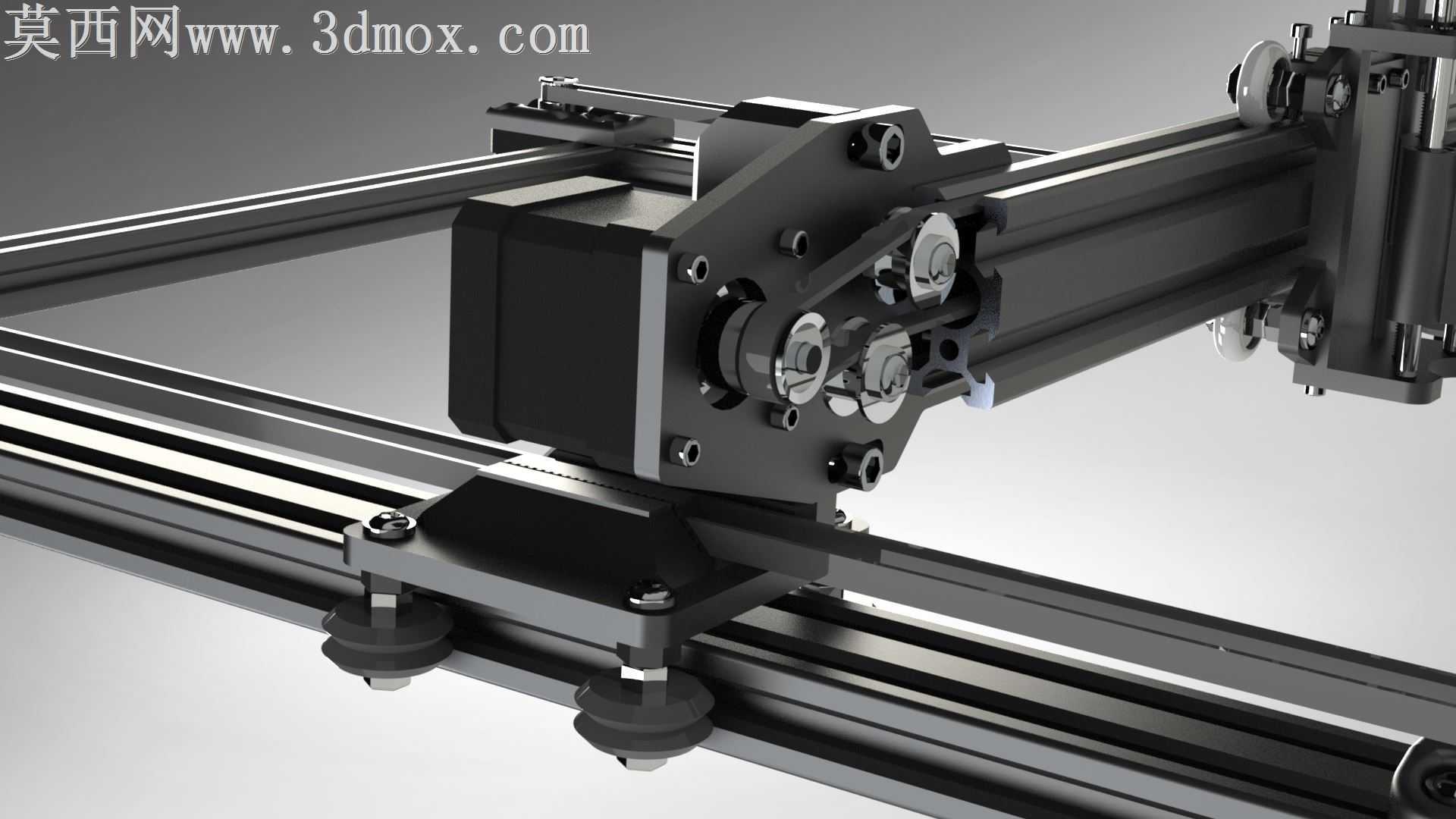

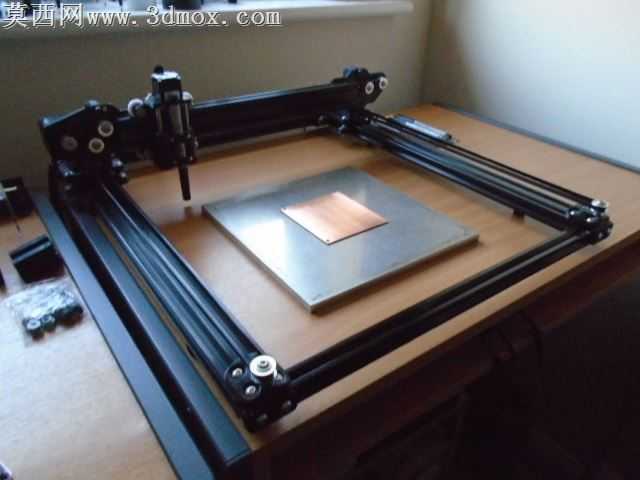

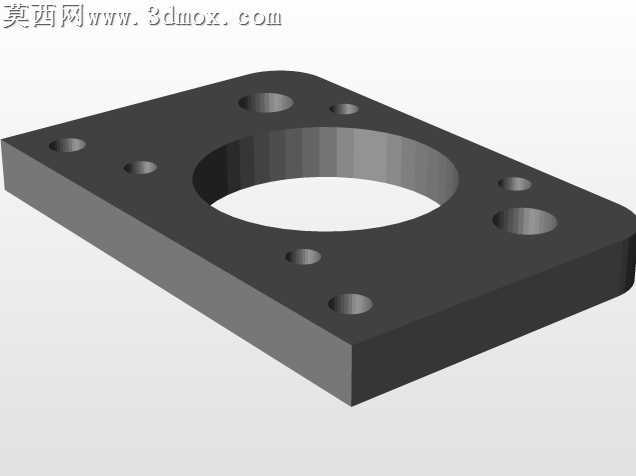

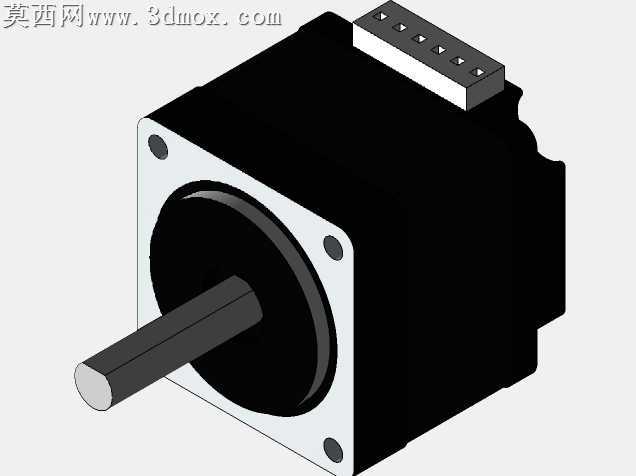

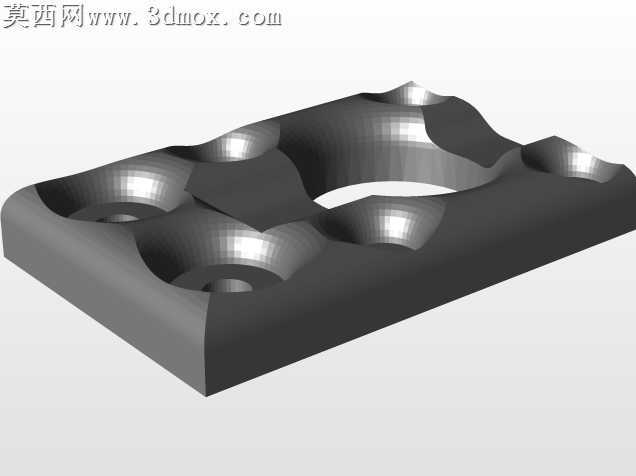

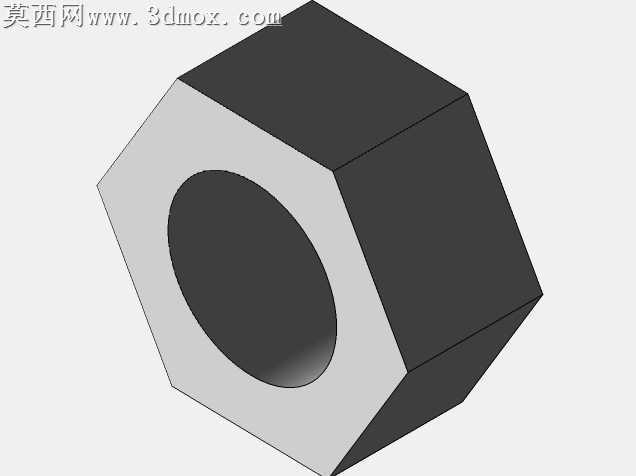

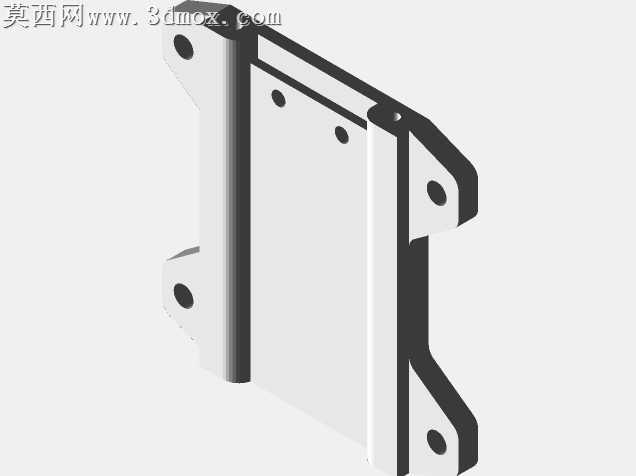

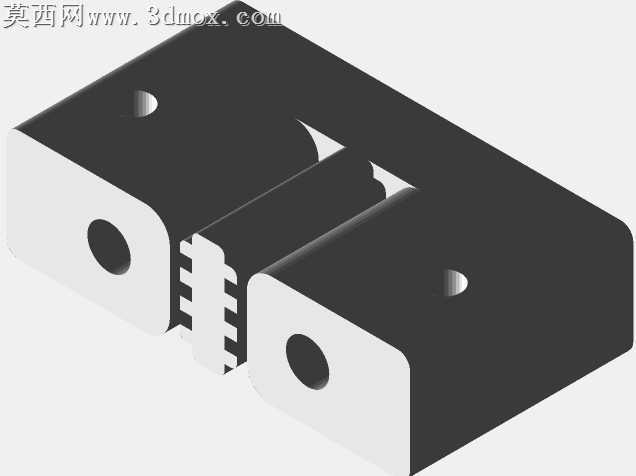

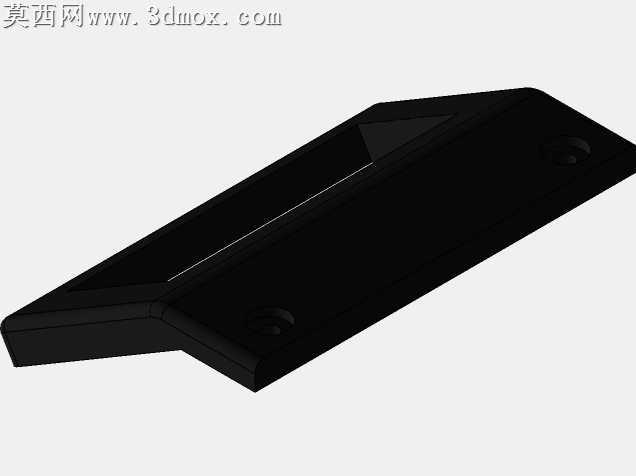

桌面级数控作业设备常面临跨场景适配时的结构刚性矛盾，轻量型材框架在高速绘图、激光切割、PCB钻孔等不同工况下，受力方向与振动频率差异极大，若沿用常规3D打印机的龙门结构，很容易在铣削PCB时出现Z轴颤纹，或是高速绘图时笔端轨迹偏移。这套平台的横梁采用双铝型材并行排布的设计，没有额外增加型材壁厚，而是在X轴滑座两侧加装了偏心轮张紧结构，同步带的张紧力可以直接作用在滑座的受力支点上，避免长距离传动时皮带跳动带来的轨迹误差，哪怕是0.2mm线宽的PCB走线，也能保证全程线宽一致。

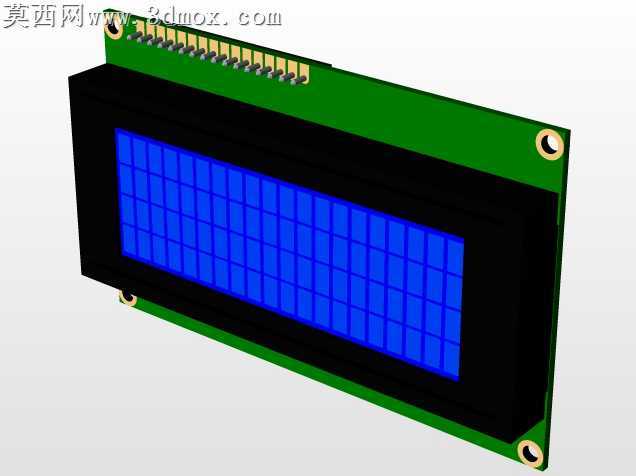

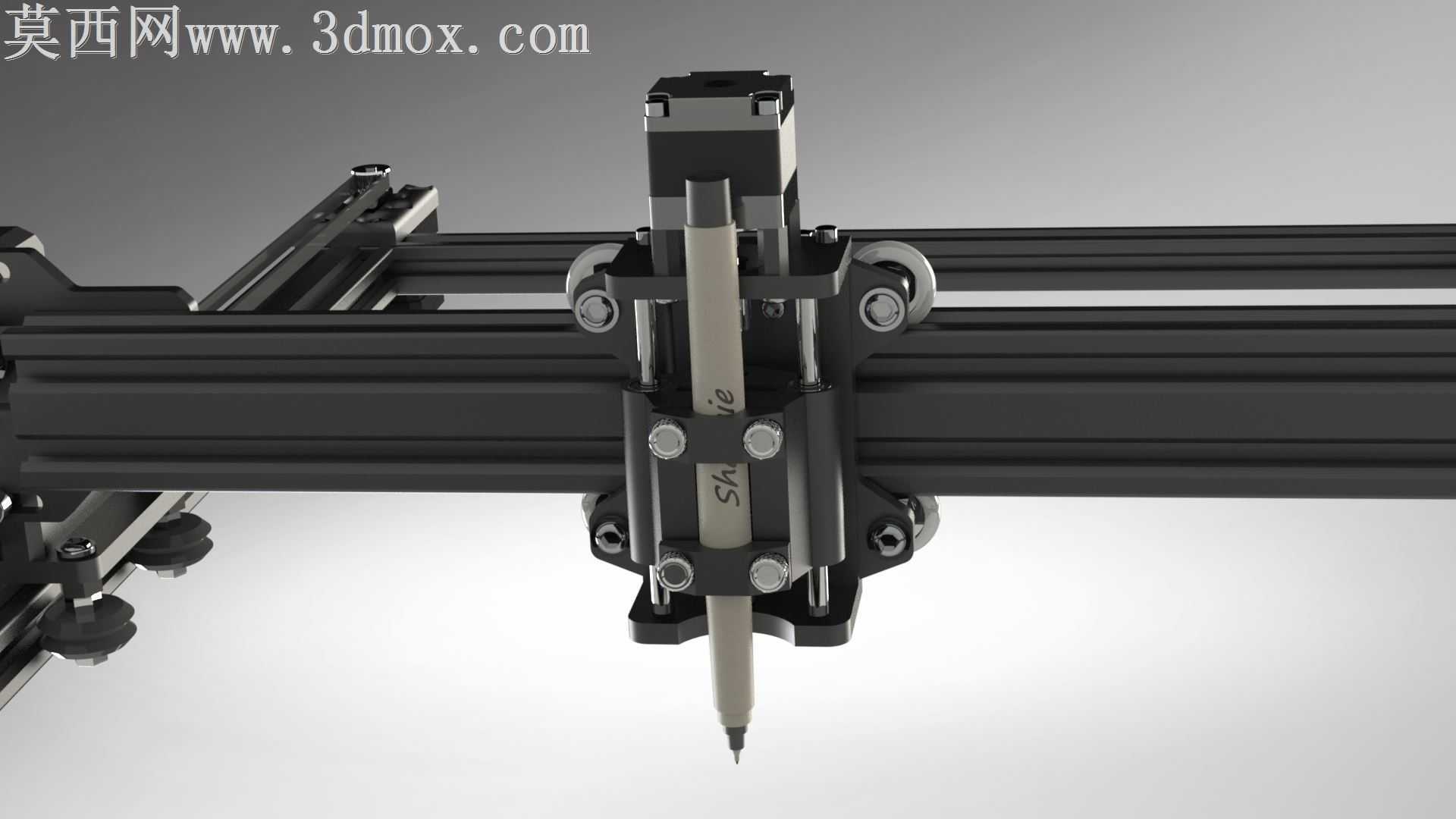

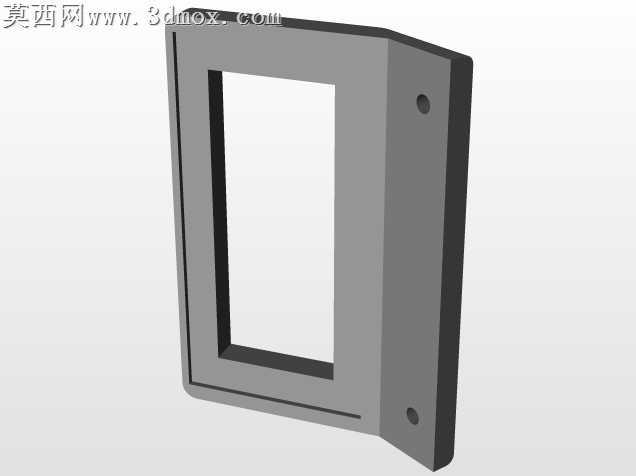

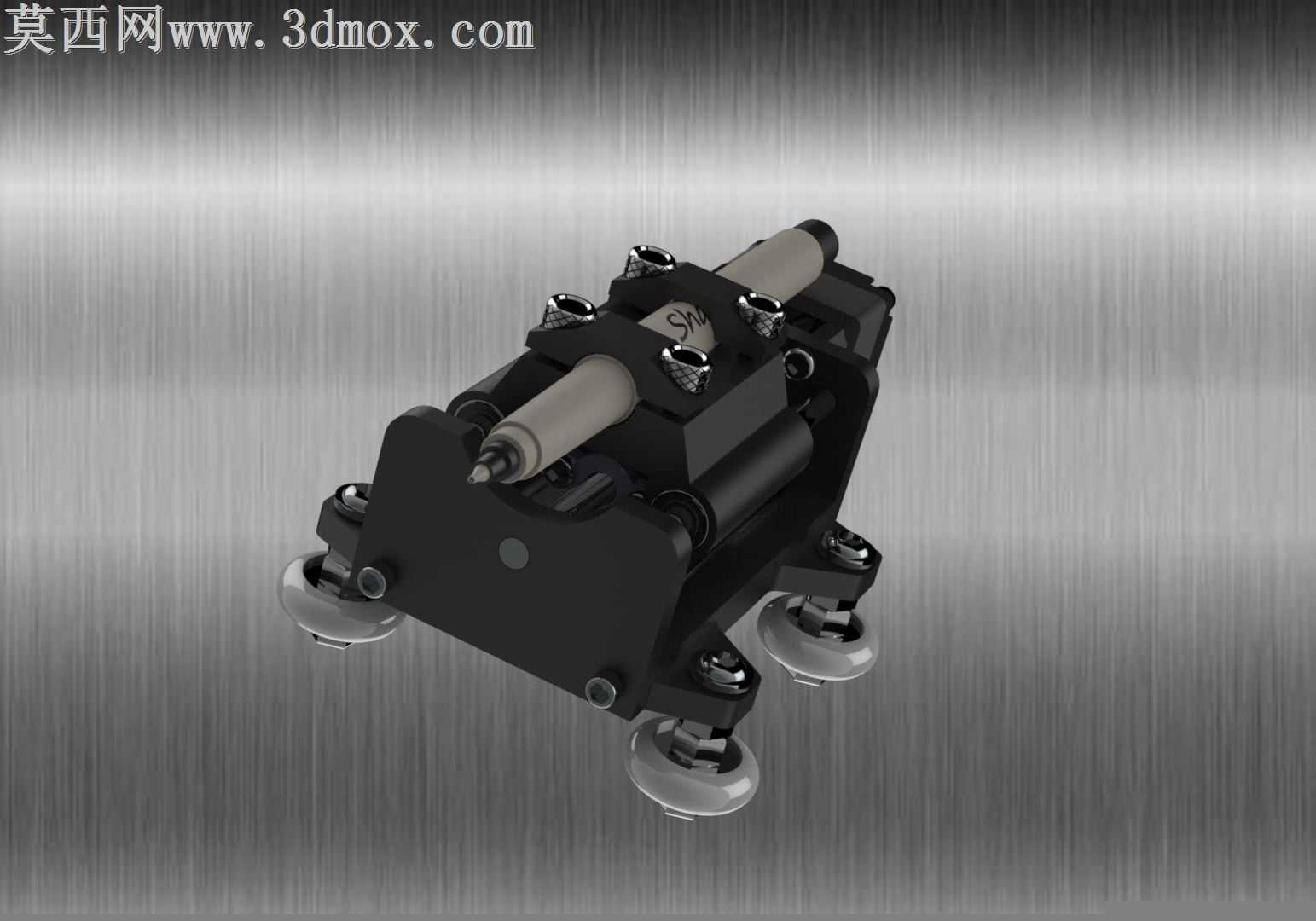

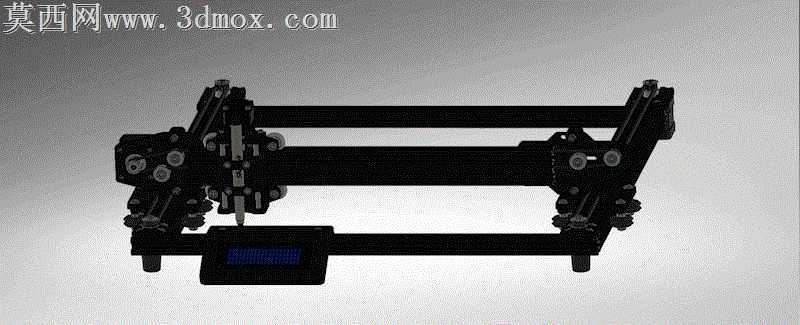

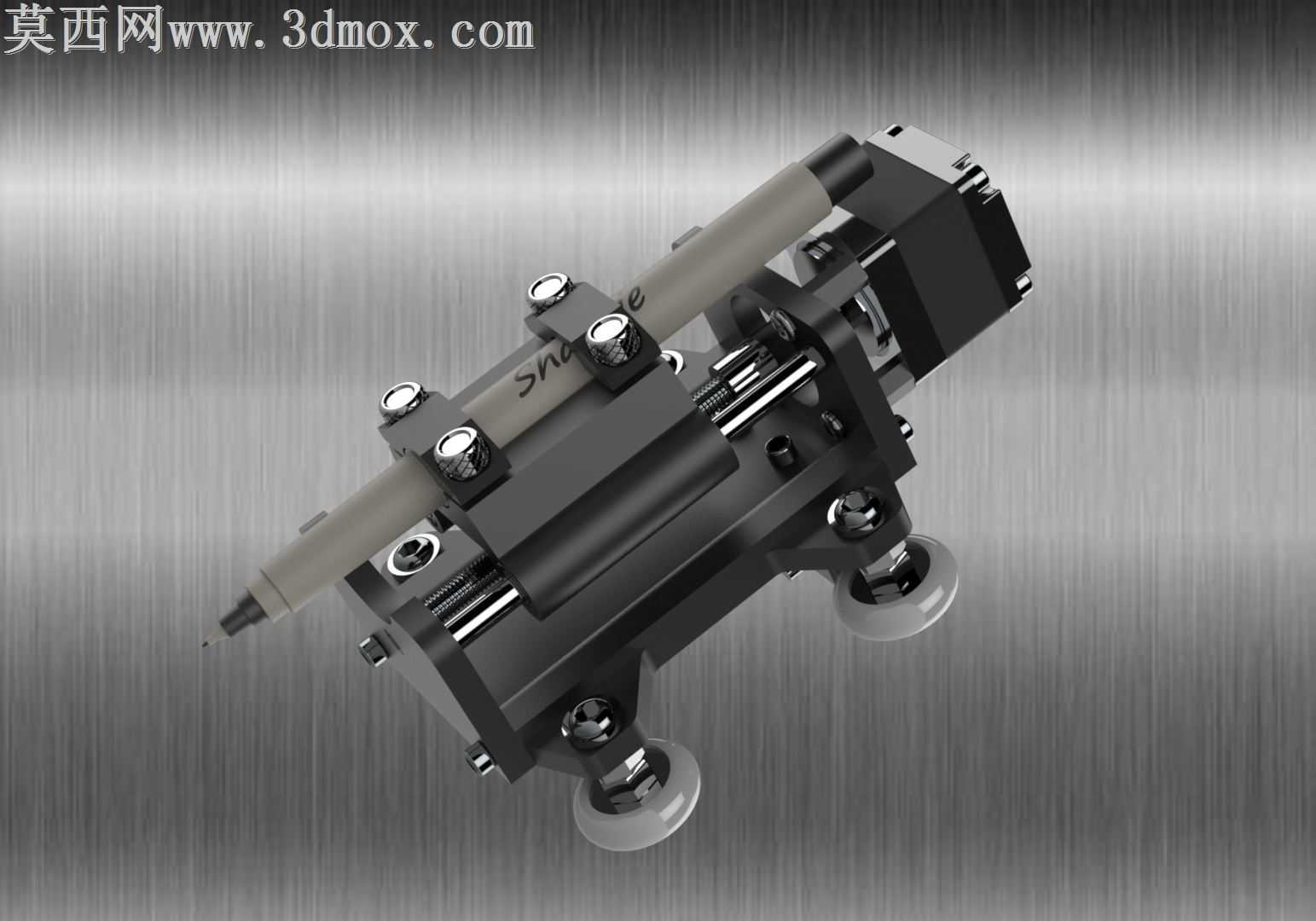

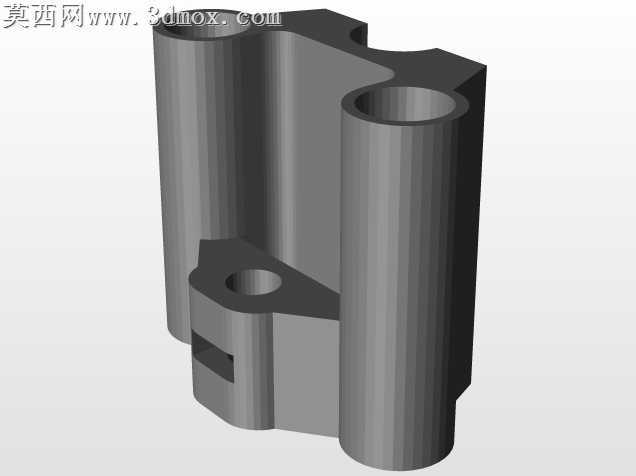

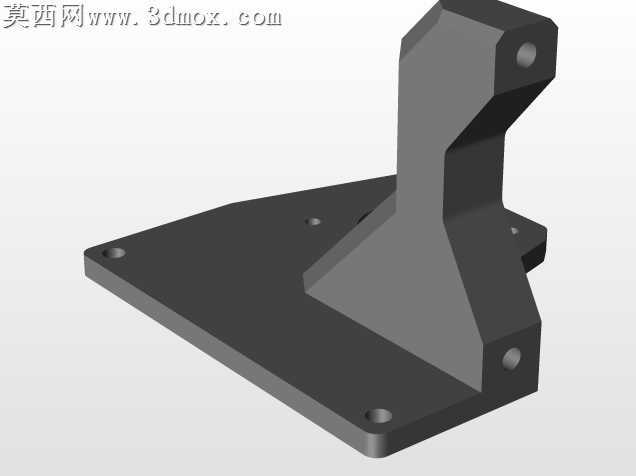

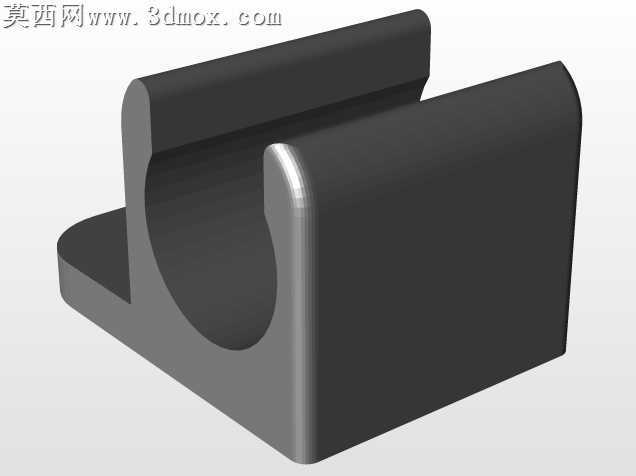

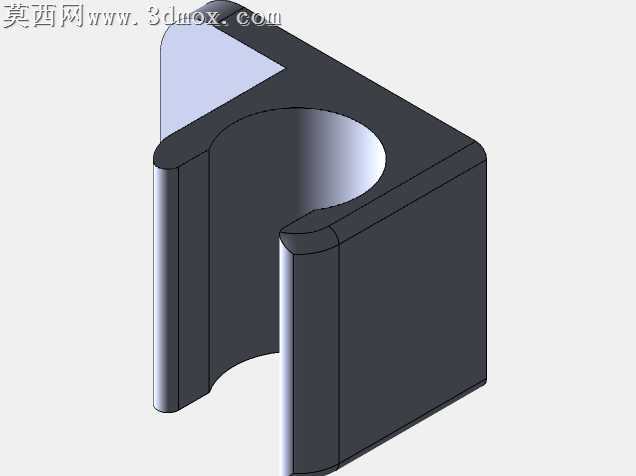

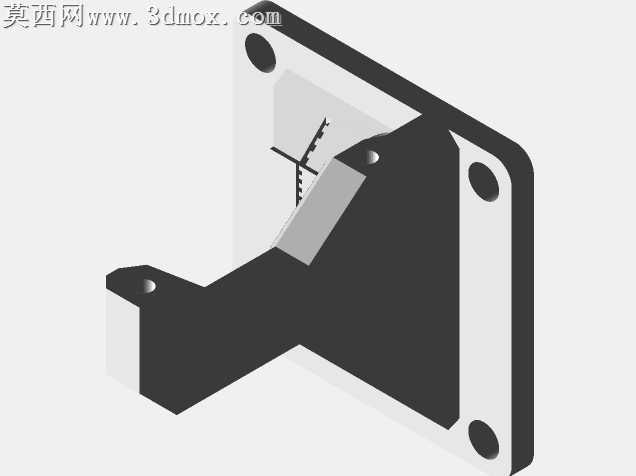

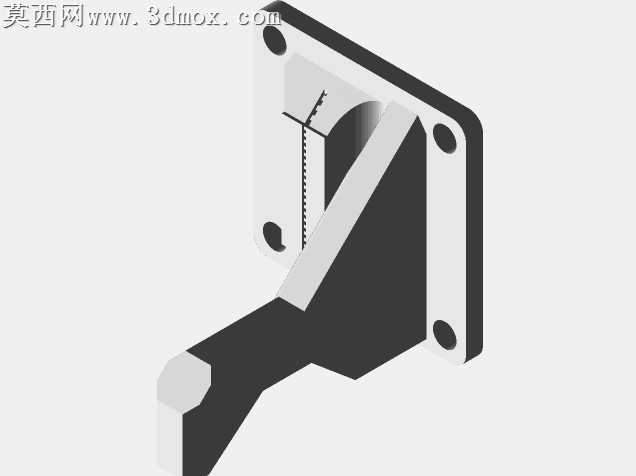

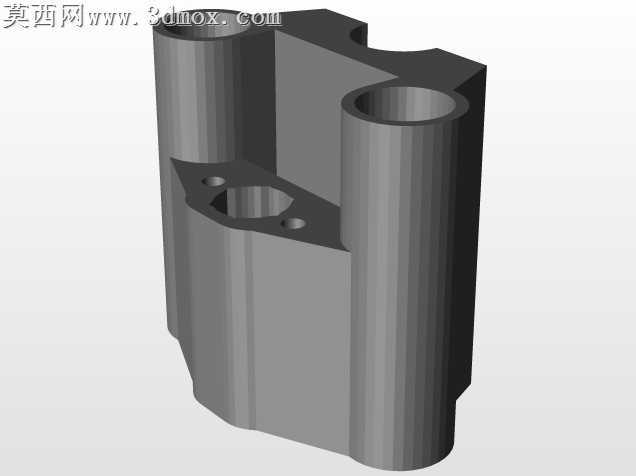

前端搭载的独立显示屏模块没有集成在龙门架上，而是通过悬臂固定在框架前侧的型材槽内，既不会随龙门移动增加运动负载，也能让操作人员在设备运行时随时调整参数，不用探身到运动区域附近，规避了作业时的安全隐患。Z轴执行端采用快换夹头设计，绘图笔、激光头、铣刀、点胶针可以直接插拔更换，夹头内部的弹簧缓冲结构能自动适配不同作业头的长度差，不用每次更换配件后重新校准Z轴零点，哪怕是厚度1.6mm的PCB板钻孔，也能避免下刀过深钻坏工作台面。

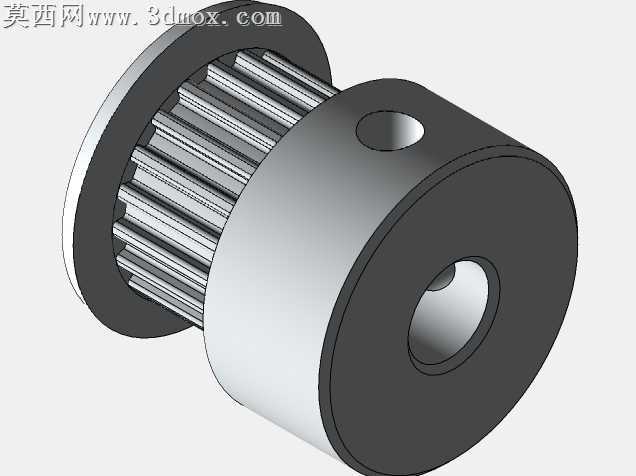

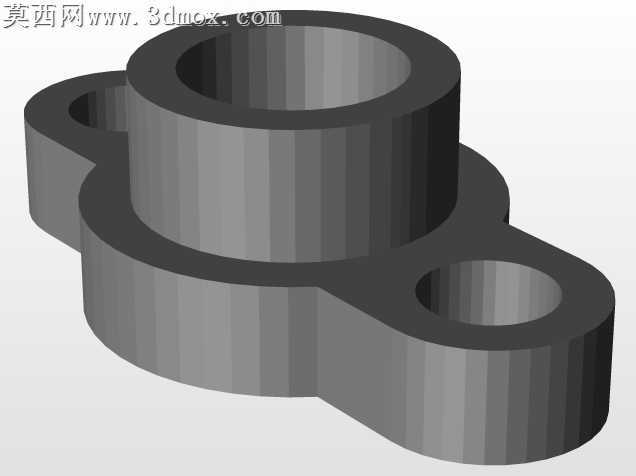

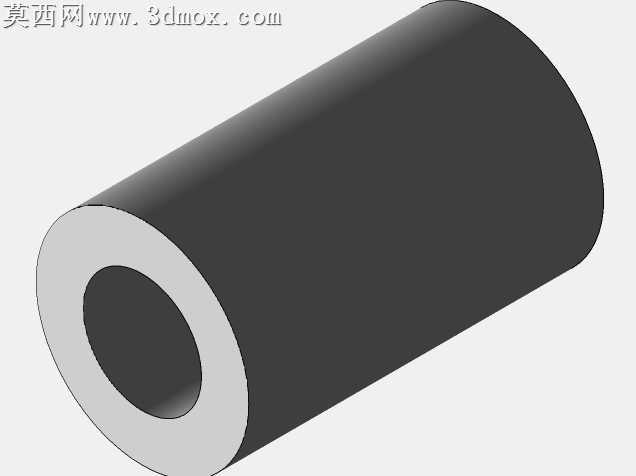

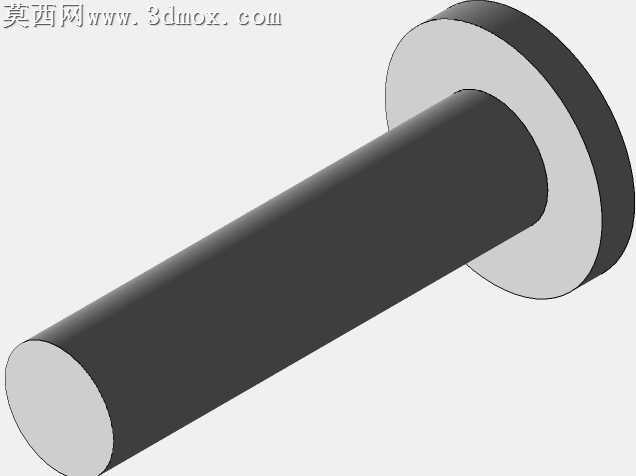

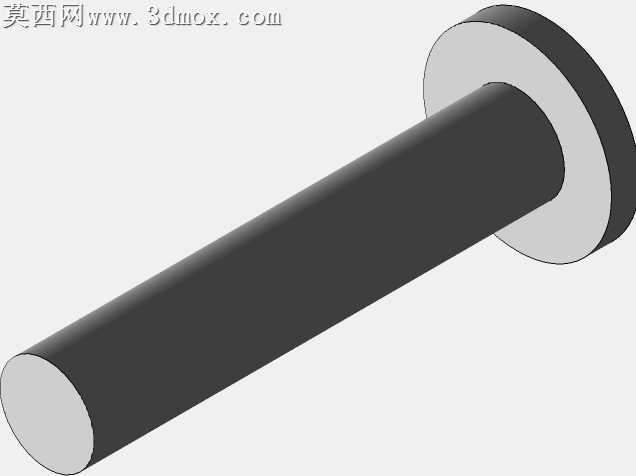

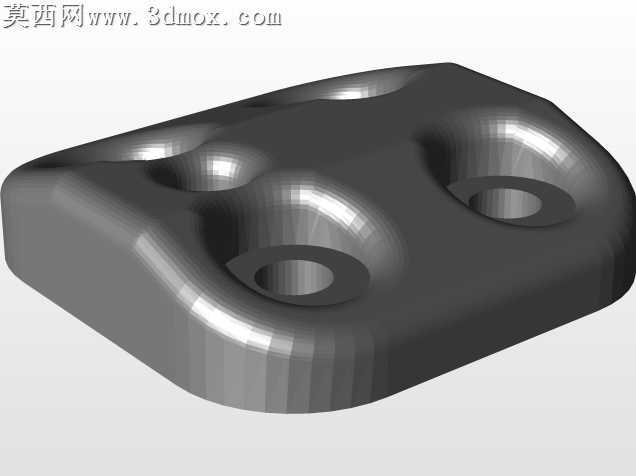

框架底部的四个支撑脚采用可调式橡胶脚垫，放在不平整的桌面时可以单独调整高度，保证整个平台的水平度误差控制在0.1mm以内，不会因为桌面倾斜导致绘图时墨水晕开、激光切割深度不均。传动部分的所有惰轮都采用双轴承固定，没有用常规的单轴承塑料轮，长时间高速往复运动时不会出现轮体晃动，哪怕连续作业数小时绘制大幅面图纸，轨迹精度也不会出现漂移。

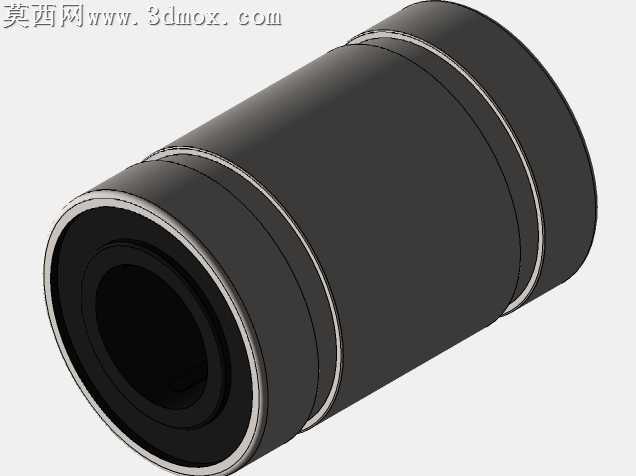

走线槽全部隐藏在铝型材的凹槽内部，没有外露的拖链，既避免了运动过程中线缆剐蹭作业区域，也让整个设备的外观更整洁，不会因为线缆拉扯导致运动阻力增大。Y轴的两根导轨平行度通过型材端面的定位销保证，组装时不需要反复打表校准，只要把型材卡入定位槽就能保证平行度符合要求，大幅降低了组装调试的难度，哪怕是没有专业装配经验的实训学生，也能在短时间内完成整机组装并达到作业精度要求。
