原木双轴互动摇摆游乐装置结构设计

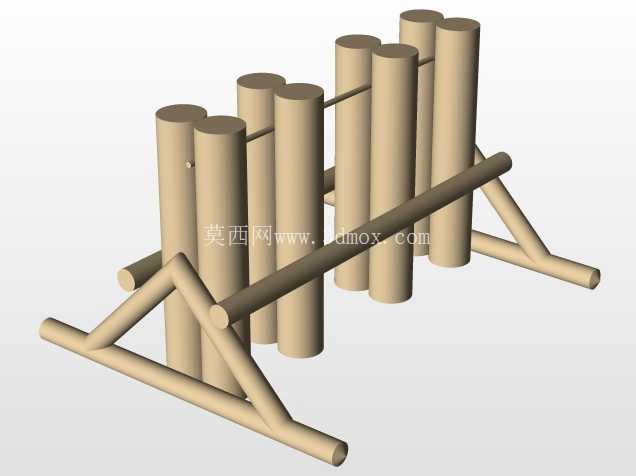

　　这套原木双轴摇摆装置的结构设计，核心围绕户外无动力游乐场景的实际使用需求展开，区别于常规单轴跷跷板的单一摆动逻辑，双轴交叉布置的结构能同时实现两个垂直方向的摇摆动作，适配多人互动的使用场景，常见于城市公共绿地、社区儿童活动区、郊野露营地的无动力游乐区块，也可作为民俗体验园区的互动体验装置使用。从结构受力逻辑来看，整套装置全部采用实木构件加工，主体支撑框架采用立式短原木桩作为竖向承重构件，每根竖向桩底部都做了扩底接触设计，增大与安装基础的接触面积，避免使用过程中出现局部沉降导致的结构卡滞，竖向桩之间通过横向原木横撑做拉结固定，横撑与竖桩的连接节点采用半榫搭接的结构形式，节点位置预留0.2mm的装配间隙，既保证木结构温湿度变化产生胀缩时不会出现节点挤裂，也能让整体框架具备微小的形变缓冲能力，抵消摇摆动作产生的侧向冲击力。

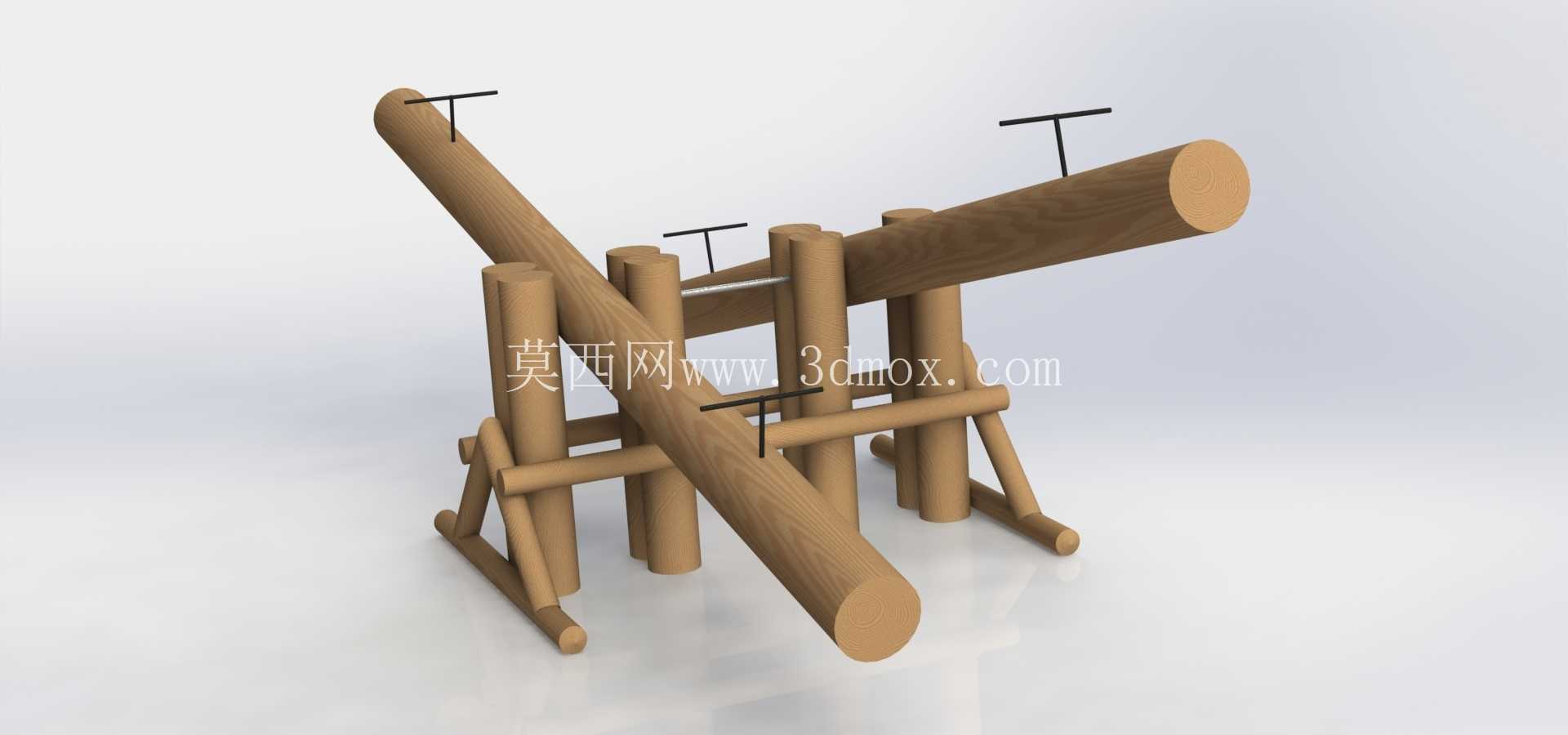

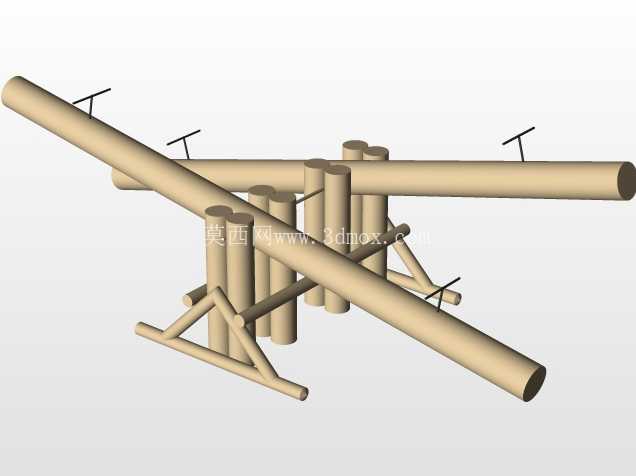

　　两根摇摆主梁采用交叉错位布置的形式，分别绕各自的水平转轴做圆弧摆动，转轴位置设置在主梁重心偏上120mm处，利用杠杆平衡原理让主梁在无负载状态下能自动回到水平初始位置，不需要额外加装复位弹簧构件，减少后期维护的易损件数量。主梁上的T型把手采用垂直于主梁上表面的安装方式，把手握持段做了圆弧倒棱处理，避免尖锐棱角造成使用磕碰，把手与主梁的连接采用贯穿式木销固定，木销与安装孔采用过盈配合，装配后木销两端做涨铆处理，防止长期摇摆震动导致销钉脱出。

　　整套装置的安装边界需要预留至少3.2m×2.8m的平整硬化场地，安装基础需要做150mm厚的素混凝土垫层，每个竖向支撑桩的底部通过预埋的不锈钢膨胀螺栓与垫层固定，固定点位置设置可调节的高度垫片，用于安装时调整整体框架的水平度，保证两根摇摆主梁的转动轴线保持水平，避免出现单侧偏重卡滞的问题。设计过程中针对不同体重使用者的负载情况做了受力校核，单根摇摆主梁的额定动态负载按照150kg设计，支撑框架的静态安全系数取3.5，完全满足公共游乐设施的结构安全要求。

　　所有木质构件的外露面都做了三遍木蜡油浸润处理，既能抵御户外环境的潮气侵蚀，也不会像油漆涂层那样在长期摩擦后出现起皮脱落的问题，构件的所有棱角位置都做了R5以上的圆角处理，消除结构上的尖锐安全隐患。摇摆动作的限位通过主梁与支撑横撑的接触实现，主梁摆动到最大角度时，梁体下表面会与横向支撑的上表面贴合，最大摆动角度控制在25度以内，避免摆动幅度过大导致使用者失去平衡，这个角度阈值是经过多轮实际使用测试确定的，既保证足够的摇摆互动乐趣，也不会带来过大的安全风险。转轴位置采用自润滑的尼龙轴套，不需要定期加注润滑油，避免油污污染木质构件表面，轴套与木质安装孔之间设置不锈钢衬套，分散转轴转动时对木材的局部压应力，防止长期转动导致木材孔位出现压溃变形。整套结构没有采用金属连接件外露的设计，所有连接节点都做了木塞封边处理，外观上保持原木结构的整体质感，同时也避免金属构件在户外环境下生锈产生锈渍污染木材表面，也不会出现金属棱角外露的安全问题。
