小型龙门式数控等离子切割设备设计

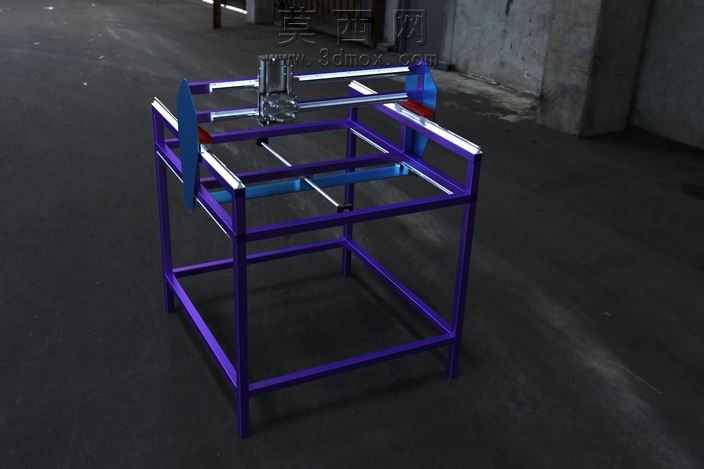

本作品为基于旧有框架改造设计的小型数控等离子切割机三维模型，整体采用龙门式双轴运动结构，在三维建模过程中，首先对原有老旧设备的方管焊接机架进行了尺寸测绘与结构重构，机架主体采用标准规格方钢搭建，建模时严格还原了方管的壁厚、焊接节点的结构特征，通过赋予紫色金属烤漆材质，还原了工业设备机架的表面质感，同时对机架底部的支撑脚、横梁的安装基准面都做了精细化的结构建模，保证后续运动组件的装配精度。运动部分建模时，分别对X轴、Y轴的直线导轨、滑块传动组件进行了独立建模，导轨采用银白色阳极氧化铝材质，滑块部分还原了内部的滚珠安装槽、注油孔等细节结构，切割头安装座设置在Y轴滑台上，建模时预留了等离子割炬的安装孔位、走线槽结构，同时对两端的行程限位挡块、传动同步带轮的安装位都做了准确的结构还原，保证运动行程的合理性。在渲染环节，采用工业厂房地面作为场景背景，添加了柔和的环境漫反射光与局部补光，既突出了机架紫色烤漆的光泽质感，也清晰展现了导轨、传动组件的金属反光特性，同时通过阴影效果强化了设备的整体立体感。设计思路上，该模型基于旧有机架改造而来，在保留原有框架结构稳定性的基础上，重新规划了数控运动组件的安装布局，既降低了设备的制造成本，也通过模块化的结构设计，方便后续对切割头、传动组件进行维护更换，整体结构紧凑，适合小型加工厂的薄板金属切割加工作业场景，建模过程中对各部件的装配干涉做了逐一校验，保证所有运动部件在行程范围内不会出现碰撞问题，各安装孔位、连接结构都符合通用机械加工的装配标准。
