15寸辐条式摩托车后轮结构三维设计

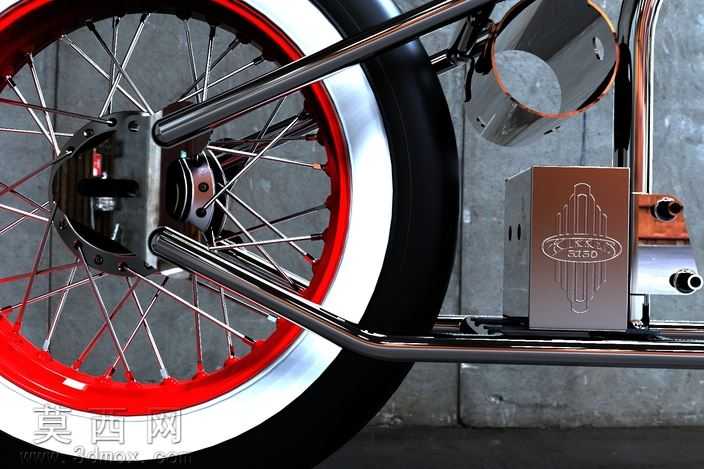

本作品为15寸规格摩托车后轮的三维参数化设计成果，建模阶段以真实量产辐条式摩托后轮的实物测绘尺寸为基准，在SolidWorks平台完成全零件的独立建模与整体装配。建模过程遵循机械结构设计逻辑，首先完成轮毂核心基体的特征搭建，精准还原轮毂中心轴孔、辐条安装孔位、刹车组件连接位的尺寸公差与位置度，确保后续装配的同轴度符合两轮车行走部件的设计要求；其次完成每一根辐条的参数化建模，通过阵列特征实现多根辐条的均匀排布，还原钢丝辐条交叉编织的经典结构，同时匹配辐条端头与轮毂、轮辋的连接卡扣结构，保证辐条张紧调节的结构逻辑可实现。轮辋部分采用分层特征建模，还原红色涂装轮辋圈体、金属抛光压边层、轮胎安装槽的多层结构，精准复刻轮辋边缘的台阶结构，确保与外胎的装配贴合度符合实际使用要求。轮胎部分建模还原橡胶轮胎的胎壁弧度、胎面基础轮廓，通过外观纹理特征模拟橡胶材质的哑光质感。材质渲染阶段针对不同部件匹配对应材质属性：辐条、后摇臂、排气尾段采用镀铬金属材质，调整反射参数还原亮面金属的高反光质感；红色轮辋圈体采用高饱和红漆材质，添加轻微清漆层反射效果模拟漆面光泽；轮毂连接座采用哑光金属材质，还原铸铝部件的磨砂质感；轮胎采用哑光深灰橡胶材质，添加细微粗糙纹理模拟橡胶表面的触感；背景部分采用水泥灰哑光墙面材质，烘托金属部件的质感对比。装配阶段严格按照实车装配逻辑完成约束，将后轮与后摇臂、刹车组件、排气侧部件完成位置匹配，还原后轮在整车上的安装状态，所有部件的干涉检查均通过，可用于摩托车行走系统的结构展示、改装方案可视化演示、配件开模前的结构验证等场景，模型结构完整，细节还原度高，可直接用于渲染出图、结构拆解演示等用途。
