杠杆式投石机触发拨杆结构件

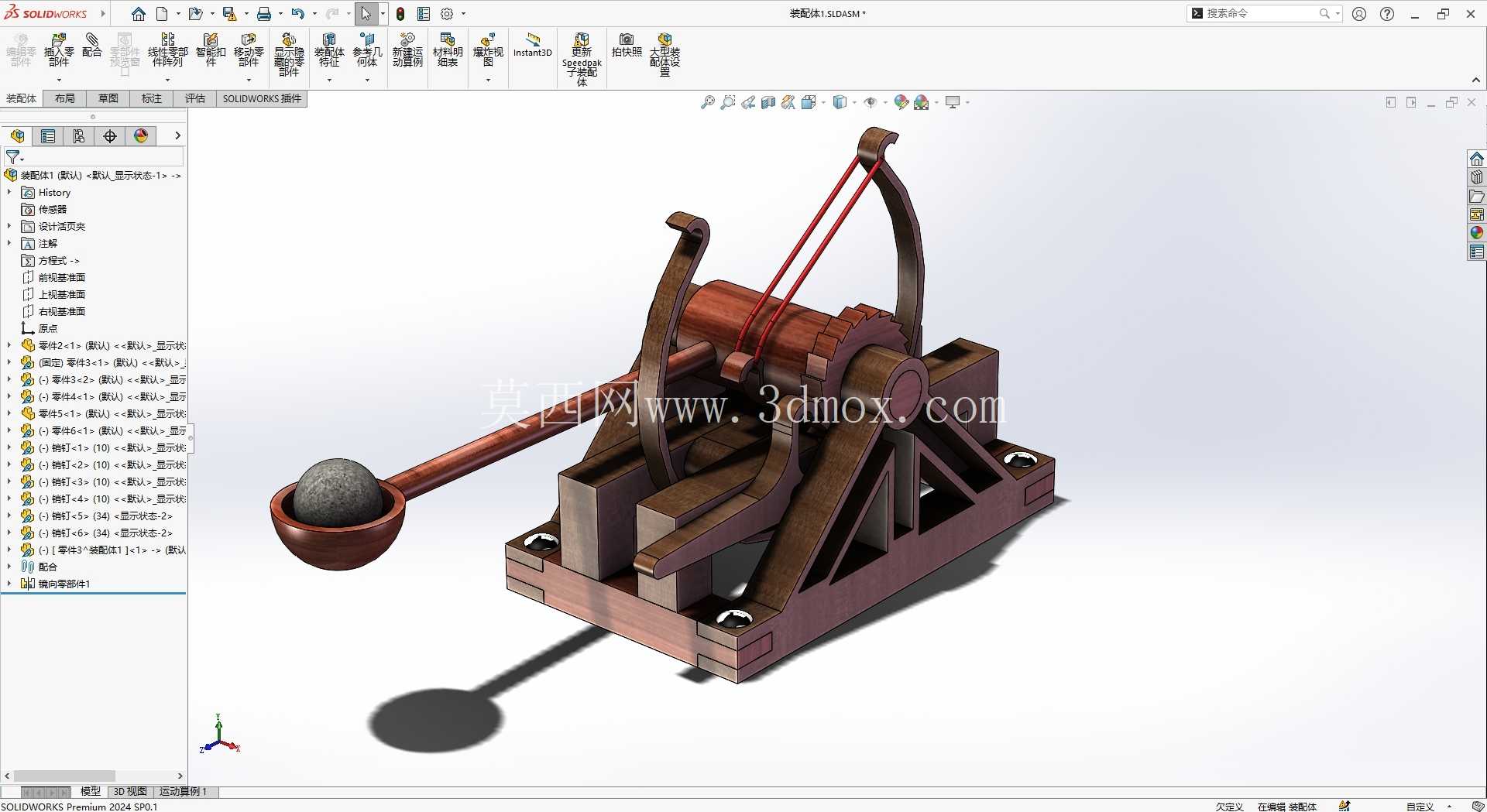

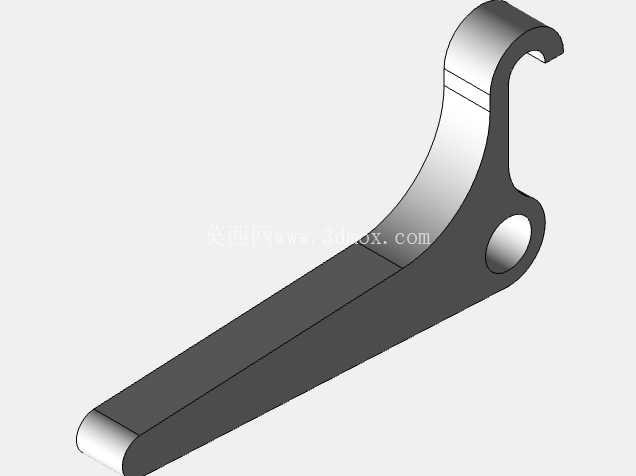

　　该构件作为投石机触发机构的核心受力零件，在古代攻防器械复刻、仿古游乐设备、力学教学演示装置的投石机结构中承担动力释放的关键作用，日常工况下需要承受弹性蓄能部件瞬间释放的大扭矩冲击，同时要保证触发动作的顺畅无卡滞，避免出现误触发或者触发滞后的问题，直接决定投石机的投射响应速度与作业可靠性。从结构功能来看，构件上端的弯钩结构用于挂接投石机的弹性牵引绳或者配重触发锁扣，弯钩内侧做了圆弧过渡处理，避免应力集中导致挂接部位在长期交变载荷下出现断裂，弯钩的开口角度经过反复校核，既可以保证挂接状态下不会出现脱扣滑脱，又能在拨杆转动到触发角度时让锁扣顺利脱出，不会出现卡滞导致动力无法释放的问题。

　　构件下端的圆孔是安装铰接位，用于和投石机的机架支座通过销轴连接，作为整个拨杆的转动支点，孔的内壁加工精度直接影响拨杆的转动灵活性，设计时预留了标准销轴的配合公差，既不会因为间隙过大导致拨杆晃动出现触发角度偏差，也不会因为间隙过小导致转动卡涩，在户外或者粉尘较多的演示场景下也能保持动作顺畅。整个杆身采用变截面的流线型设计，从铰接端到弯钩端的截面厚度逐步过渡，在保证整体结构强度的前提下尽可能降低零件自重，减少触发时需要克服的零件自身惯性力矩，让触发动作更加灵敏，杆身的曲面过渡全部采用大圆角处理，一方面是为了降低铸造过程中的应力集中，减少铸件出现缩孔、裂纹的缺陷概率，另一方面也能避免零件在装配、调试过程中出现锐边划伤操作人员的问题。

　　设计过程中首先结合投石机的蓄能拉力参数计算拨杆的受力载荷，确定铰接孔的直径与杆身的最小截面厚度，保证在最大蓄能拉力下零件的变形量控制在许可范围内，不会因为杆身弯曲变形导致弯钩挂接位置偏移；其次模拟触发过程中拨杆的转动轨迹，校核弯钩与锁扣的接触位置、脱出角度，保证触发行程控制在合理范围内，操作人员只需要施加很小的力就能完成触发动作，不需要额外加长操作力臂；最后结合铸造工艺的要求调整零件的拔模斜度与壁厚均匀性，避免出现壁厚突变导致的铸件冷却不均问题，零件的安装边界完全匹配常规小型投石机的机架安装尺寸，铰接孔的中心距、弯钩的挂接高度都适配主流的投石机机架支座参数，不需要额外修改机架结构就能直接替换安装，在做不同拉力等级的投石机改型时，只需要调整杆身的截面厚度就能适配不同的载荷需求，不需要整体重构结构，具备较好的通用适配性。
