重力伸缩式趣味萝卜刀结构设计

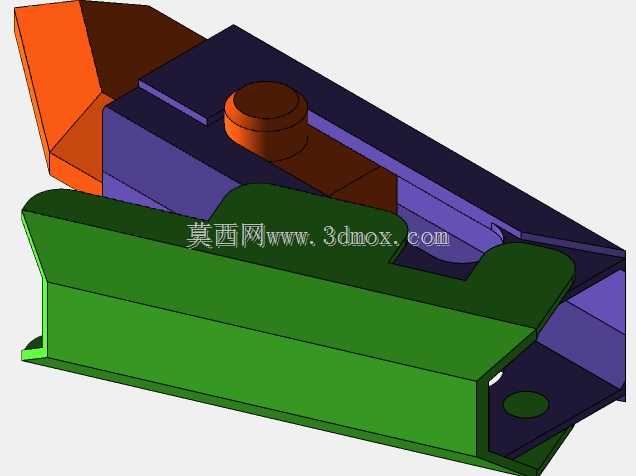

　　这款重力伸缩式萝卜刀的结构设计，核心围绕手持把玩的顺滑操作体验展开，整体采用分体拼接式结构，所有部件均通过卡扣与转轴配合实现装配，无需额外紧固件即可完成整体组装，适配小批量注塑生产的工艺要求，也可通过FDM3D打印直接制作成品，适合作为结构设计入门的练习案例。从实际使用场景来看，该产品作为手持把玩类物件，核心功能是依靠重力与滑动轨道的配合，实现刀身的自动伸出与收回，操作时仅需单手握持手柄，借助手腕的小幅甩动即可完成动作，全程无尖锐外露结构，所有边角均做了R2以上的圆角处理，避免把玩过程中出现划伤风险。设计过程中首先确定了整体的握持边界，手柄部分的轮廓完全贴合成年人手掌的握持弧度，宽度控制在32mm，整体闭合状态下长度为105mm，

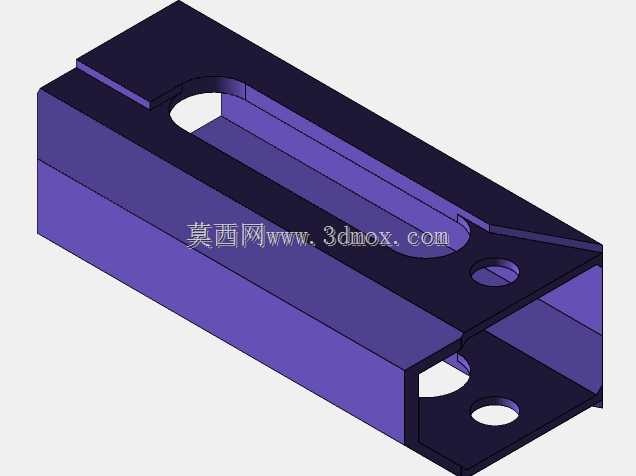

　　厚度18mm，展开后总长度为160mm，尺寸边界适配单手握持的操作范围，不会出现脱手或者握持硌手的问题。滑动轨道的设计是整个结构的核心，刀身与手柄之间采用双限位凸台配合，轨道间隙控制在0.2mm，既保证滑动过程无卡顿，也不会出现晃动松垮的问题，转轴位置设置了阻尼限位块，当刀身滑动到完全伸出位置时，凸台会卡入对应的限位槽，避免正常握持时刀身意外收回，收回状态下同样有对应的卡扣结构固定，防止携带过程中刀身滑出。配色方案上采用了高对比度的分色设计，手柄主体、刀身、转轴按键分别采用不同的色块区分，一方面还原大众认知里的萝卜配色特征，另一方面也方便装配时快速区分不同部件，减少组装过程中的错装概率。结构受力层面，所有受力部位均做了加厚处理，

　　手柄侧壁厚度为2.5mm，刀身主体厚度3mm，转轴位置的受力壁厚达到4mm，能够承受日常把玩过程中的反复甩动、按压操作，正常使用下不会出现结构断裂的问题。安装边界方面，所有部件的拼接公差均按照注塑件的通用公差标准设计，拔模斜度设置为1.5度，不需要复杂的模具结构即可完成生产，打印制作时也无需添加支撑，所有结构均为自支撑设计，能够有效降低制作成本。从结构设计的角度来看，这款产品看似简单，实则整合了滑动限位、重力触发、卡扣固定等多种常见的机械结构，对于刚接触三维建模的设计者来说，能够很好地练习曲面轮廓绘制、装配配合公差设置、运动仿真校验等基础技能，通过调整轨道的间隙、限位块的角度，还可以调整刀身滑动的速度与阻尼感，

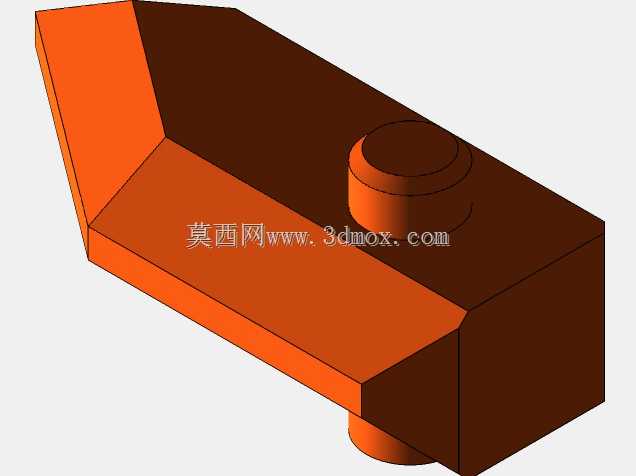

　　适配不同的操作手感需求。实际测试过程中，当轨道间隙小于0.15mm时，滑动阻力会明显增大，需要借助更大的甩动力度才能让刀身伸出，而间隙大于0.3mm时，整体结构会出现明显的旷量，握持时的松散感较强，0.2mm的间隙是经过反复验证的最优值，既能保证滑动顺滑，也能控制结构的晃动量在可接受范围内。转轴位置的圆形按键除了装饰作用外，还承担了刀身滑动的上限位功能，按键直径为12mm，突出手柄表面2mm，按压时不会干涉刀身的滑动路径，同时也能作为整体结构的装配定位点，组装时先将刀身放入手柄的轨道内，再将转轴按键压入对应的安装孔，即可完成整个产品的装配，拆卸时仅需用细杆顶出转轴按键，就能拆分所有部件，方便后期调整或者更换不同配色的部件。刀身头部的造型采用了多段斜面拼接设计，没有设置锋利的刃口，所有斜面的交接处均做了圆角过渡，完全满足玩具类产品的安全要求，同时斜面的角度也经过调整，在刀身伸出时能够形成类似刀具的视觉效果，但实际接触时不会产生割手感。手柄尾部的弧形凹陷完全贴合掌心的曲线，握持时手指能够自然搭在手柄的侧面凸台上，甩动操作时手腕的发力方向与刀身滑动的方向完全一致，不需要刻意调整角度就能完成伸缩动作，操作门槛极低，适合全年龄段的把玩需求。
