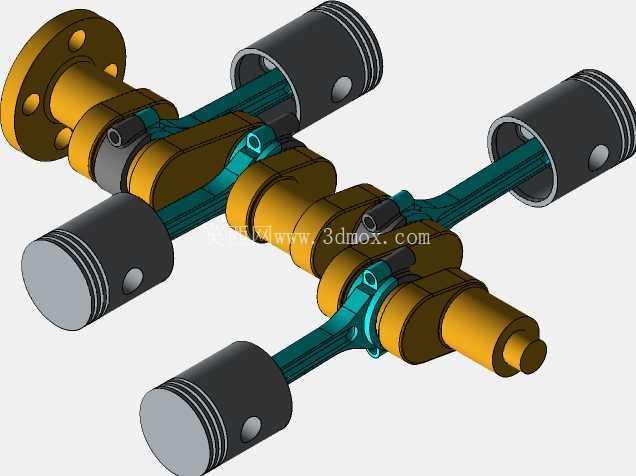

直列四缸曲柄活塞连杆组装配结构

　　这套曲柄活塞连杆组件是往复式动力机械的核心运动转换单元，常见于小排量通用汽油机、小型空气压缩机、高压柱塞泵等需要将直线往复运动与旋转运动相互转换的设备场景中。在实际应用里，这套组件承担着动力传递的核心作用：在内燃机工况下，活塞承受燃烧室燃气爆发的压力，通过连杆将直线推力传递给曲轴，转化为旋转扭矩对外输出；在压缩机、柱塞泵工况下则反向工作，曲轴接收外部输入的旋转动力，通过连杆带动活塞在缸套内做往复直线运动，完成介质的压缩与输送动作。

　　从结构设计来看，整套组件采用直列四缸对称排布，四个曲柄销沿曲轴轴向呈180度对称布置，相邻缸活塞运动方向两两相反，可有效抵消一阶往复惯性力，降低整机运行时的振动幅值。曲轴输入端设置带螺栓孔的连接法兰，可直接与飞轮、动力输入带轮或联轴器对接，法兰端的定位止口与端面螺栓孔采用通用化尺寸设计，适配多数小型动力设备的安装接口。活塞部分采用裙部带耐磨涂层的结构设计，活塞销孔与活塞销采用间隙配合，销孔两端设置卡簧槽用于安装限位卡簧，避免活塞销工作时轴向窜动刮蹭缸壁；活塞环槽共设置三道，两道气环用于密封燃烧室高压气体，一道油环用于刮除缸壁多余润滑油，环槽的宽度与深度按照通用小型内燃机的标准尺寸设计，可直接适配市售标准活塞环配件。

　　连杆部分采用工字形截面结构，在保证结构强度、抗弯曲疲劳性能的前提下尽可能降低往复运动质量，减少惯性力带来的冲击载荷；连杆大头采用剖分式结构，通过连杆螺栓与曲轴曲柄销连接，轴瓦安装面的粗糙度、形位公差均按照运动副配合要求设计，保证润滑油脂能够在配合面形成稳定油膜，降低运转磨损；连杆小头采用整体式铜套衬套结构，与活塞销形成转动副，衬套油孔与连杆杆身的润滑油道连通，可将曲轴供给的压力润滑油输送到小头配合面，避免干摩擦。

　　安装边界方面，整套组件的轴向总长度、曲柄回转半径、活塞外径均按照通用小型动力设备的缸体中心距、缸径参数设计，活塞运动的上止点、下止点位置与缸套长度匹配，安装时无需额外修改缸体的燃烧室高度、曲轴箱避让空间；曲轴的主轴颈直径、轴向定位台阶尺寸适配标准曲轴轴承座，安装时可直接压装标准滚动轴承或滑动轴瓦，四个活塞的同轴度、连杆大头与曲柄销的配合间隙均按照行业通用公差要求设定，装配后转动曲轴无卡滞、无偏摆，可直接用于原理验证、装配教学或设备改装的结构参考。

　　在建模逻辑上，这套结构完全按照实际加工装配顺序搭建，每个零件的配合关系都还原了真实装配的约束要求：活塞与活塞销为同轴配合，活塞销与连杆小头为转动配合，连杆大头与曲柄销为转动配合，曲轴主轴颈为同轴固定约束，所有运动副的活动范围都与实际工作行程一致，可直接用于运动仿真，验证活塞运动轨迹、曲轴转角与活塞位移的对应关系，也可用于检查运动过程中是否存在零件干涉，为后续的结构优化、性能改进提供直观的三维参考。对于刚接触动力机械结构设计的从业者来说，这套模型可以清晰展示曲柄连杆机构的运动原理、零件配合关系，帮助理解往复运动与旋转运动转换的核心逻辑，也可作为同类产品设计时的结构参考，核对零件尺寸、安装位置的合理性，减少设计阶段的干涉问题。
