带轮式移动支撑结构仿古火炮机构设计

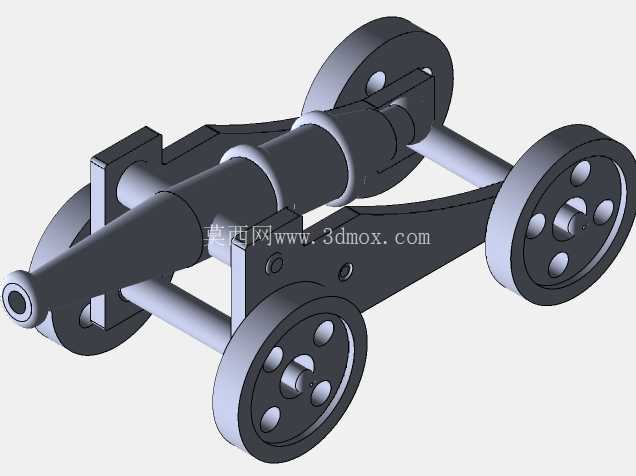

　　该轮式仿古火炮机构的三维设计，核心围绕小型展示类、教具类仿古火炮的实体落地需求展开，区别于实战化火炮的重载、高膛压设计逻辑，整套结构优先兼顾拆装便利性、移动灵活性与外观还原度，适配文旅场景展品制作、中小学机械结构教具开发、文创类摆件量产等实际应用场景。从结构拆分来看，整套机构分为炮管主体、双侧炮架支撑板、轮轴组件、行走轮组四个核心模块，各部件之间采用轴孔配合加紧固件锁紧的连接方式，没有复杂的一体化铸造异形结构，既降低了小批量铸造生产的开模难度，也方便后期拆装维护与部件替换。

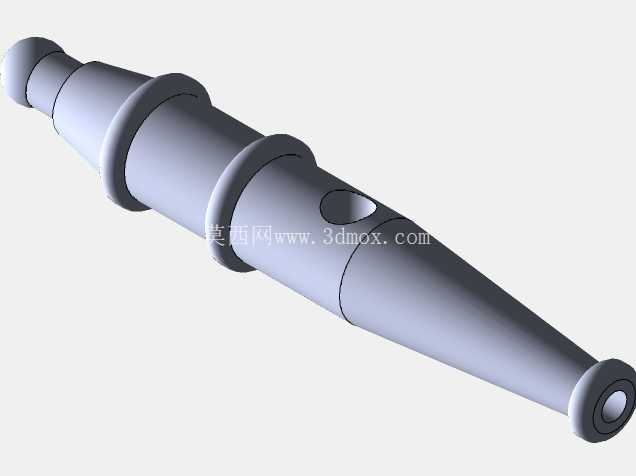

　　炮管部分采用阶梯轴式变径设计，从炮口位置到炮尾位置外径逐步增大，内部预留贯通的中空腔道，若作为教具使用可直接搭配软质弹丸发射组件实现演示功能，若作为静态展品则可将中空腔道做封堵处理，降低加工成本；炮管外壁设置两处环形定位凸台，装配时直接卡入双侧炮架支撑板的对应弧形卡槽内，不需要额外焊接固定，定位凸台的宽度与炮架支撑板的厚度保持一致，装配后炮管不会出现轴向窜动，径向转动的自由度也被卡槽与侧面锁紧螺钉完全限制，保证炮管发射仰角固定，不会在移动过程中出现偏移。

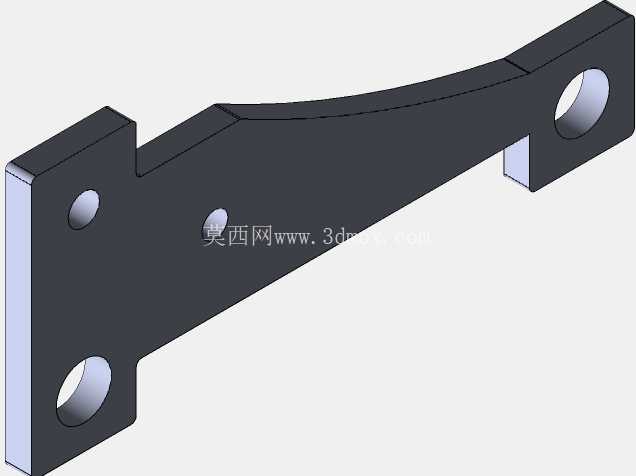

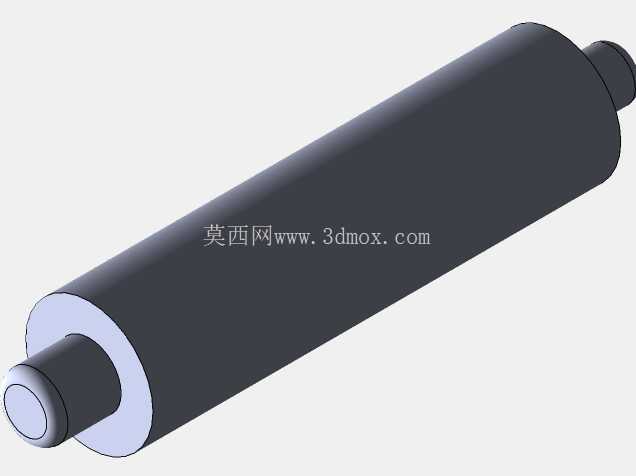

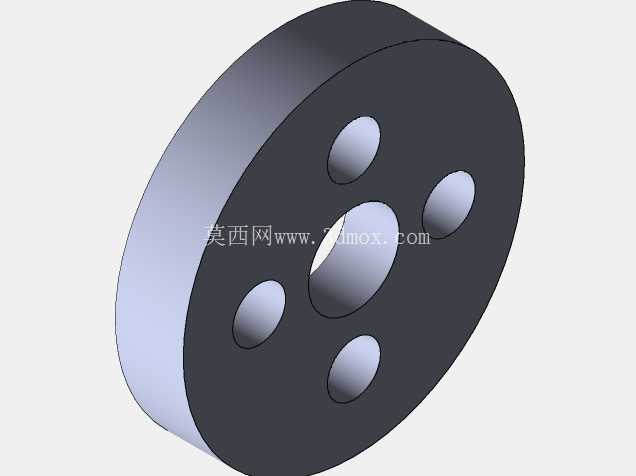

　　双侧炮架支撑板采用对称式设计，两块板材的轮廓、开孔位置完全一致，降低了板材下料时的编程复杂度，板材上除了炮管定位卡槽之外，还预留了前后轮轴的安装通孔、加强横撑的连接螺纹孔，前后轮轴的中心距经过反复校核，保证整套机构放置时的重心落在四个行走轮的支撑边界范围内，即使在带有轻微坡度的展示台面上放置，也不会出现前倾或者后翻的情况；两块支撑板之间通过两根横向光轴做刚性连接，光轴两端穿过支撑板上的通孔后用轴端挡圈固定，既提升了炮架整体的抗扭刚度，避免单侧受力时支撑板出现外张变形，也可以作为搬运时的握持位置，方便短距离挪动整套设备。行走轮组共配置四个等直径的实心轮，每个轮子上均匀开设五个圆形减重孔，在不降低轮子结构强度的前提下减少整体重量，轮子与轮轴之间采用间隙配合，轮轴两端加装轴套减少转动磨损，轮子的外径尺寸经过匹配设计，保证炮架底部距离放置面留有足够的间隙，在不平整的地面移动时不会出现炮架底部剐蹭地面的情况；轮子的轮辐位置做了圆弧过渡处理，没有尖锐棱角，作为公共场景展品使用时可以避免磕碰造成的安全隐患。

　　从安装边界来看，整套机构的横向宽度由双侧炮架支撑板的外侧间距决定，纵向长度由炮口前端到后轮后端的距离决定，高度方向的最高点为炮管尾部的上端面，所有外凸部件的边缘都做了R2以上的圆角处理，没有超出行走轮支撑范围的外伸结构，放置时占用的空间规整，方便在展柜、桌面等有限空间内布置。设计过程中对各部件的装配公差做了合理分配，轴孔配合位置采用H8/g7的间隙配合公差，紧固件连接位置的螺纹孔精度统一采用6H级，既保证各部件可以顺利组装，不会出现过盈装配导致的组装困难，也不会因为间隙过大导致装配后出现结构松动。针对铸造生产的工艺需求，所有部件的壁厚都保持均匀，相邻壁厚的比例不超过2:1，避免铸造过程中出现缩孔、冷隔等缺陷，部件上的开孔位置都预留了拔模斜度，不需要额外做后期的二次机加工修正就可以满足装配要求，有效降低了量产阶段的加工成本。
