金属板焊接方形变径料斗结构设计

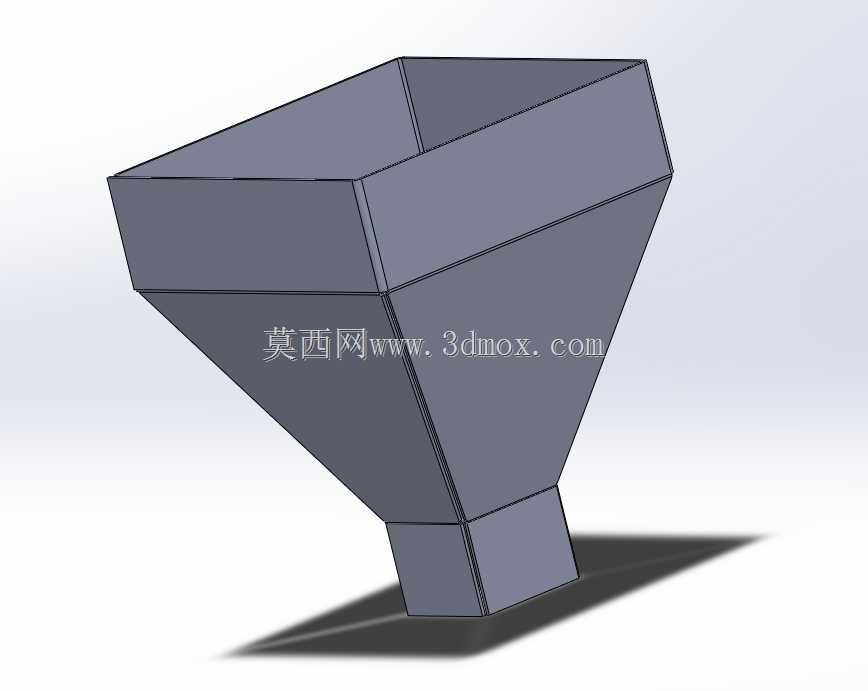

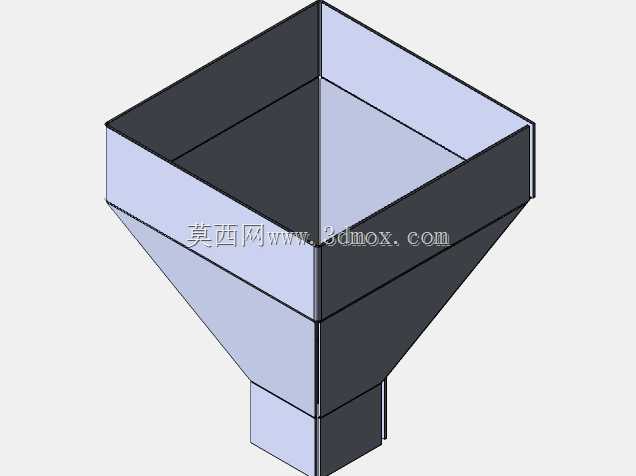

　　在散料输送、物料中转的工业场景里，料斗是衔接上游供料与下游受料设备的核心过渡部件，小到包装生产线的颗粒物料投料，大到选矿、建材行业的块状物料转运，都需要适配工况的料斗结构来保障物料流通顺畅，避免堵料、撒料等影响生产节拍的问题。这款采用金属板制作的方形变径料斗，在设计阶段优先考虑了散料流动的力学特性，整体采用上宽下窄的棱台过渡结构，上端的大尺寸方形开口可以匹配上游皮带输送机、人工投料工位或者储料仓的出料端，足够大的接料面积能减少物料洒落的概率，即使上游来料存在一定的位置偏差，也能顺利落入料斗内部，不需要额外增设导料板来调整落料位置，降低了整套供料结构的复杂程度。料斗的中段采用四面板材斜向收拢的结构，倾斜角度经过散料安息角校核，

　　针对常见的颗粒状、小块状金属原料、粮食、塑料粒子等散料，斜面角度大于物料自然堆积的安息角，能保证物料依靠自身重力顺利下滑，不会在斜壁上发生积料，长期使用也不会因为物料粘附堆积导致通流截面缩小，影响下料效率。下端的小尺寸方形出料口可以精准对接下游的螺旋输送机、振动给料机或者包装设备的进料口，出料口的尺寸经过流量匹配计算，能控制物料的下落速度，避免下料过快导致下游设备过载，也不会因为出料口过小造成物料卡堵，针对粒径不超过出料口最短边1/3的散料，都能实现稳定连续的下料。从结构设计的角度来看，这款料斗全部采用金属板材折弯后焊接成型，没有复杂的曲面结构，加工时只需要按照展开图切割板材，通过折弯机折出对应的斜边，再对拼接焊缝进行满焊处理即可，

　　加工工艺简单，普通的钣金加工厂就能完成制作，不需要开模或者使用特殊加工设备，制作成本低，生产周期短，适合小批量定制或者现场改造时快速制作使用。板材的拼接焊缝全部设置在棱边位置，焊接完成后对内壁焊缝进行打磨抛光处理，保证内壁光滑无凸起，不会出现焊缝挂料的问题，外壁的焊缝可以根据使用场景选择是否打磨，如果是户外或者有腐蚀的工况，还可以在焊接完成后做喷漆、镀锌等表面处理，提升料斗的使用寿命。在安装边界方面，上端的方形开口边缘预留了法兰安装边，可以通过螺栓直接和上游设备的出料法兰连接，也可以在法兰边上加工吊装孔，通过吊杆将料斗悬挂在设备机架上，不需要额外制作复杂的支撑结构；下端的出料口同样可以选配法兰结构，和下游设备的进料口做硬连接，

　　或者套接软布套做软连接，抵消设备运行时的振动，避免连接处出现漏料的问题。料斗的整体高度可以根据上下游设备的安装间距做调整，在不改变上下端口尺寸的前提下，调整中段棱台的倾斜长度即可适配不同的安装空间，不需要重新设计整体结构，模块化的设计思路让这款料斗的适配性更强。在实际使用过程中，这种方形结构的料斗相比圆形料斗，在和方形的出料口、皮带机对接时，不需要做方圆过渡的接头，能减少转接结构的积料风险，同时方形的外壁在安装料位传感器、振动器等附件时，安装平面更容易加工，不需要在弧面上做焊接安装座，附件安装的稳定性更好，当遇到流动性较差的物料时，可以直接在侧壁上安装振动电机，通过振动辅助物料下滑，方形平面的结构能让振动的传导更均匀，振打效果优于弧形壁面的料斗。针对不同的物料特性，还可以在设计阶段调整板材的厚度，输送磨琢性较强的矿石、炉渣等物料时，可以选用更厚的耐磨钢板制作，或者在料斗内壁粘贴耐磨衬板，延长料斗的使用寿命；输送食品级物料时，可以选用不锈钢板材制作，内壁做镜面抛光处理，满足食品卫生的要求。
