螺旋轨道碗式振动送料给料结构

在3C电子小零件组装、五金紧固件分拣、医药包装件供料、塑胶件批量输送这类离散制造场景里，这类碗式振动给料结构是产线前端最常用的单元之一，它承担着把料仓里无序堆放的小型工件，按照统一姿态逐个输送到下一工位的核心作用，替代人工完成重复性的取料、排序、定向工作，能大幅降低产线前端的人工配置占比，同时减少人工上料带来的姿态偏差、漏料、工件磕碰损伤问题。

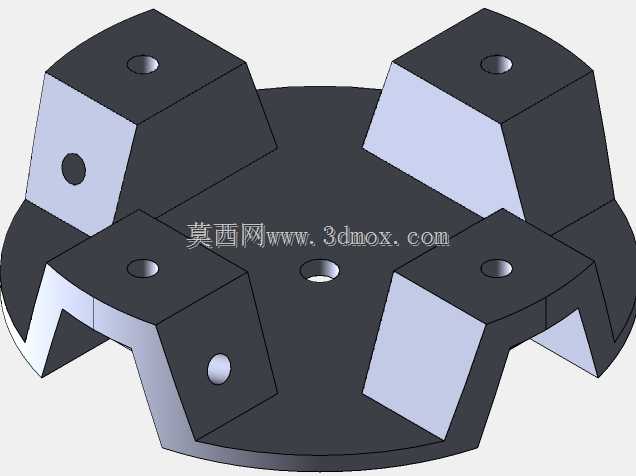

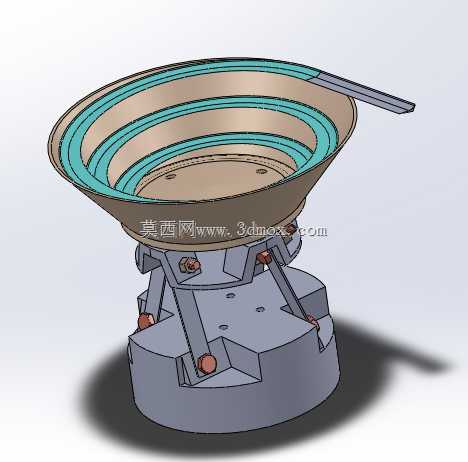

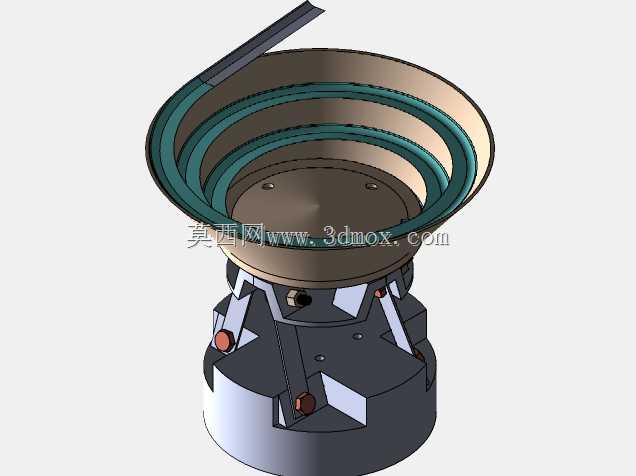

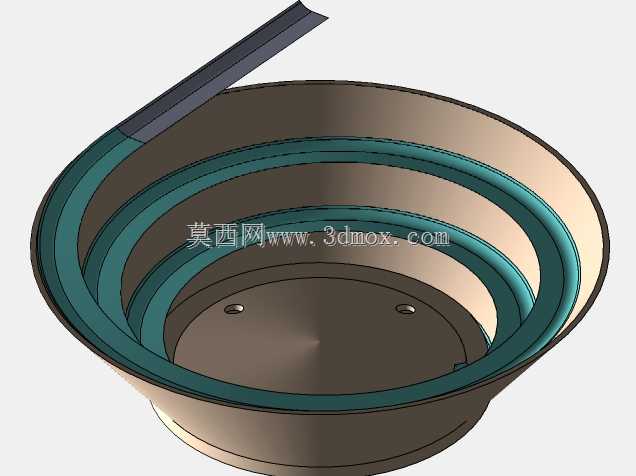

从结构设计逻辑来看，整个给料单元分为上部的料斗本体和下部的振动驱动底座两部分，料斗内壁设计了等螺距抬升的螺旋输送轨道，轨道表面做了平顺的过渡处理，避免工件在抬升过程中卡滞、掉落。下部的驱动底座采用多组倾斜布置的板弹簧配合电磁激振单元，工作时会产生高频微幅的扭转振动，带动料斗内的工件沿着螺旋轨道逐步向上抬升，在抬升过程中，配合轨道上预设的定向结构（比如缺口、挡边、导向槽，可根据不同工件形态定制），不符合姿态要求的工件会在振动过程中掉回料斗底部重新参与输送，只有姿态符合要求的工件能沿着轨道一直输送到料斗边缘的出料导槽，顺着导槽滑入下一工位的接料结构。

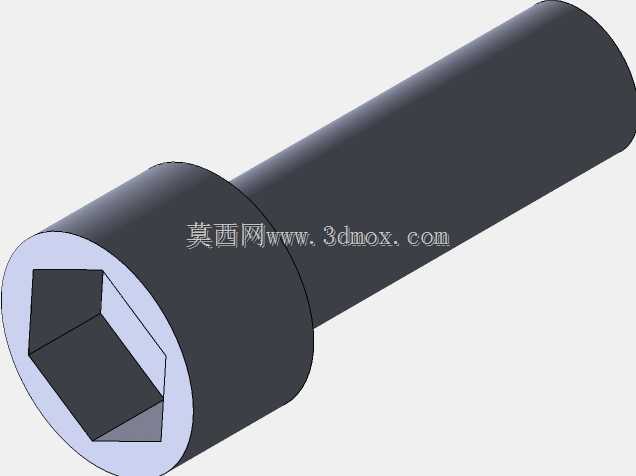

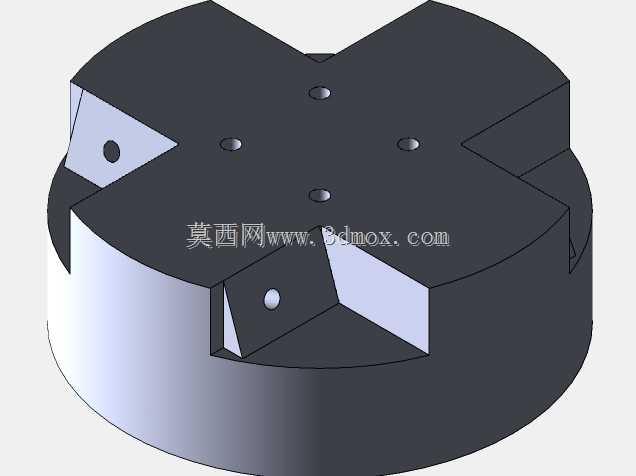

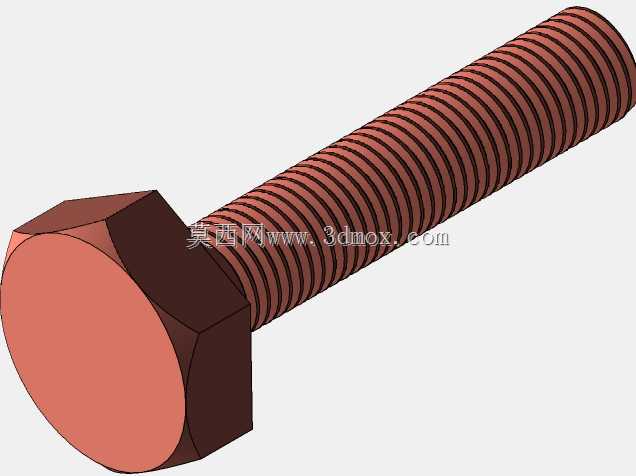

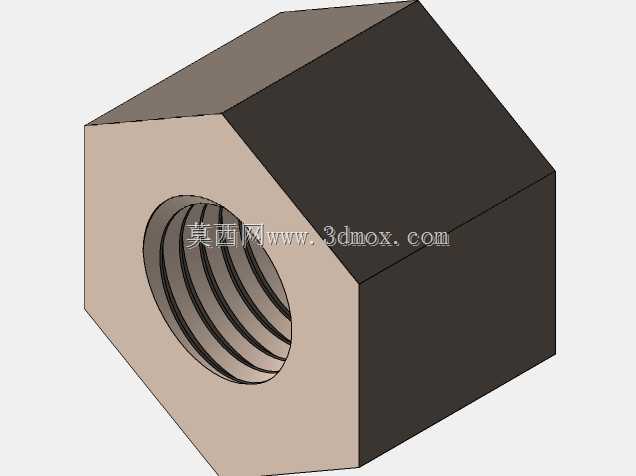

做结构选型和安装布局时，首先要关注设备的安装边界：底座为圆形安装结构，安装时需要在设备台板预留对应直径的安装空位，底部设置四个均匀分布的安装固定点，采用螺栓锁紧即可完成固定，安装时要保证底座整体处于水平状态，避免振动过程中工件偏移轨道，影响送料效率。料斗的外径尺寸决定了单次可容纳的工件存量，常规小规格型号的料斗直径在300-400mm区间，可适配M2-M8规格的螺丝、螺母、小型塑胶卡扣、电子接插件这类尺寸在30mm以下的工件，若处理尺寸更大的工件，可对应放大料斗直径和底座的激振功率。出料导槽的延伸长度需要和下一工位的接料口位置匹配，导槽的倾斜角度要保证工件能依靠自重顺利滑出，一般设置在15-25度区间，角度过小容易出现工件在导槽内堆积，角度过大则会导致工件滑出速度过快，冲击下一工位的定位结构。

设计建模过程中，需要重点校核几个核心参数：首先是板弹簧的倾斜角度，这个角度直接决定了振动的方向角，常规送料场景下角度设置在20-30度区间，角度偏差过大会导致工件抬升无力或者跳动幅度过大，无法顺利沿轨道上行；其次是螺旋轨道的螺距，螺距要大于待输送工件的最大外形尺寸，避免工件在轨道上堆叠，同时轨道的宽度要比工件对应方向的尺寸大1-2mm，保证工件能顺畅通行又不会在轨道上翻转；另外电磁激振单元的安装位置要和板弹簧的刚度匹配，保证振动幅度均匀分布在整个料斗圆周，避免出现一侧送料快、一侧送料慢的偏载问题。

实际产线应用中，这类给料结构的送料效率可以通过调整激振电流的大小来控制，电流越大振动幅度越高，工件抬升速度越快，对应送料效率越高，但过高的振幅会导致工件跳动幅度过大，增加卡料概率，同时会带来更大的工作噪音，一般调试时会根据工件的重量、外形复杂度，把振幅调整到工件刚好能平稳沿轨道上行的区间即可。针对表面容易刮花的精密工件，还可以在料斗内壁和螺旋轨道表面喷涂聚氨酯耐磨涂层，减少工件和金属料斗的硬接触，避免工件表面出现划痕、压伤。料斗和振动底座之间采用快拆式的锁紧结构连接，更换不同规格工件时，可以快速更换对应轨道结构的料斗，不需要重新调整底座的激振参数，能大幅缩短产线换型的调试时间。

安装布局时还要注意，给料单元的周边不要布置对振动敏感的检测元件或者精密定位机构，若产线对振动隔离要求较高，可以在底座安装点和设备台板之间加装橡胶减震垫，阻断振动向设备其他部位传递，避免影响其他工位的工作精度。出料导槽的末端可以根据需求搭配直振送料器做二次输送，或者直接对接分料机构，实现工件的逐个分离、定位，满足后续组装、检测、包装工位的进料要求。
