六轮流动巡检漫游车结构设计方案

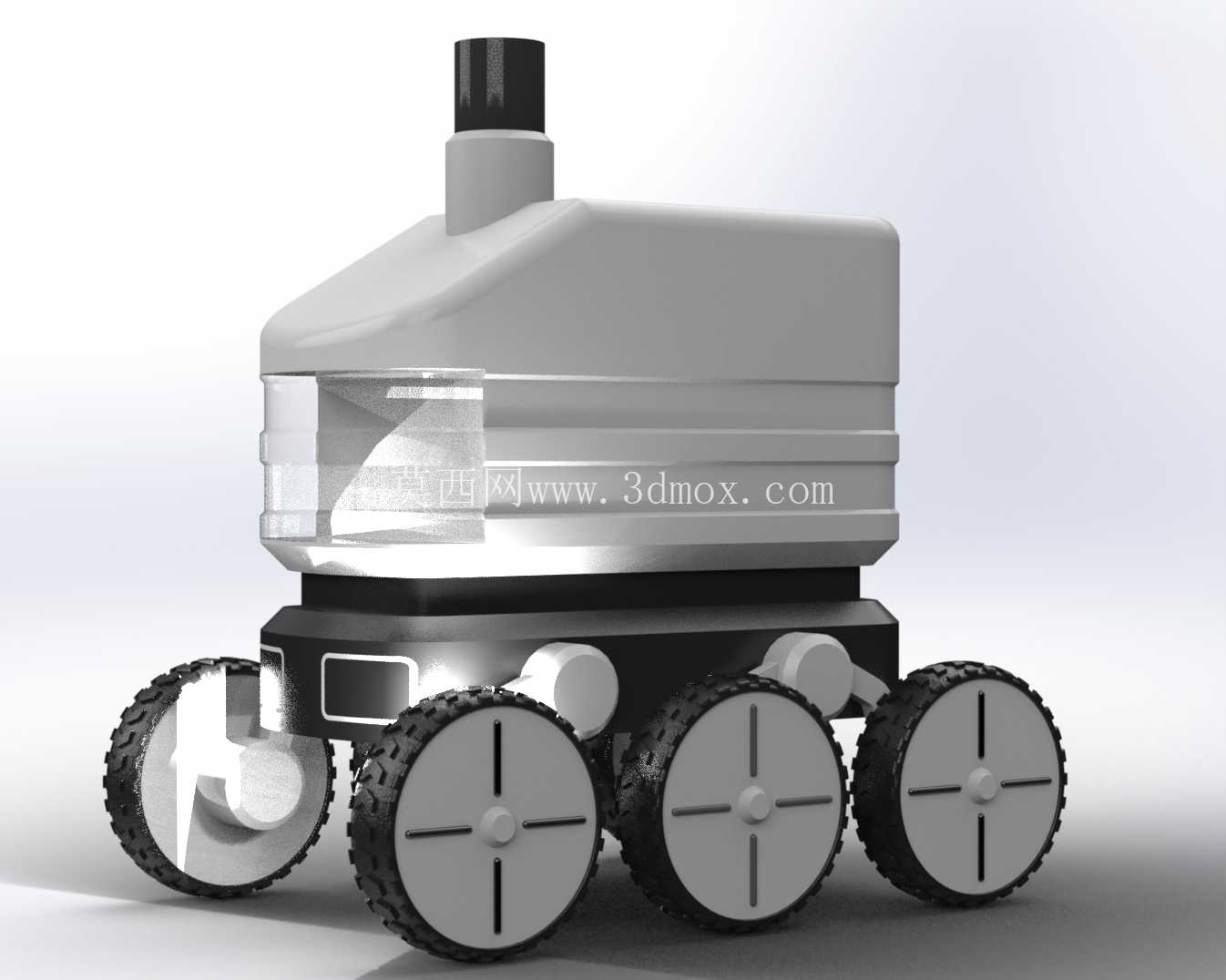

　　这款六轮结构的流动漫游载具，核心定位是厂区内部固定路线的巡检、轻量物料转运场景，在离散制造车间、仓储库区、户外管线巡检段都能适配，相比常规四轮移动底盘，它的越障冗余度更高，遇到车间地面的焊缝凸起、库区地坪的伸缩缝、户外巡检路径上的小尺寸碎石或浅坑时，不会出现轮体悬空失速的问题。从结构布局来看，整车采用上下分层的模块化设计，下层是行走驱动集成舱，把驱动电机、传动组件、控制模块都集成在黑色的底盘舱体内，轮组采用前三后三的排布方式？不对，仔细看轮组布局是前侧两个独立轮加一个前置辅助轮，后侧三个驱动轮？

　　不，实际建模时是六轮等径设计，每个轮体都带独立的十字形轮毂加强筋，轮胎表面做了仿真的防滑胎纹，和地面接触的压强控制在合理区间，不会在环氧地坪上留下压痕，也能在粗糙水泥地面保持足够抓地力。上层的舱体是功能搭载舱，采用大圆弧过渡的注塑/铸造外壳造型，顶部预留了圆柱形的传感器安装位，可以直接加装视觉摄像头、气体检测探头、温湿度采集模块，不需要额外做支架打孔改造，舱体前侧做了内凹的透明视窗区域，既可以作为状态显示屏的安装位，也能作为内置照明模块的透光区，夜间巡检时可以照亮前方1.5米范围的路径。设计过程中优先考虑了安装边界的适配性，整车宽度控制在常规厂区人行通道的通行阈值内，长度方向不会超过普通手动液压托盘车的转弯半径，原地转向时的占用空间直径不到1.2米，在狭窄的设备通道之间也能灵活调头。底盘的离地间隙做了针对性优化，比普通AGV底盘高出20毫米左右，能轻松跨过车间地面常见的电缆桥架盖板凸起、地面标识条的厚度差，不会出现底盘剐蹭地面的问题。舱体内部预留了标准的电池安装仓，可以适配常规的工业锂电池组，续航时长能覆盖单班次8小时的巡检需求，不需要中途频繁充电。

　　行走机构的传动部分做了密封设计，日常运行时可以阻挡车间内的粉尘、金属切削碎屑进入传动间隙，减少日常维护的频次，轮体和驱动轴的连接采用快拆结构，后期更换磨损轮胎时不需要拆解整个底盘，只需要松开轮端的固定销就能完成更换，大幅降低运维成本。外壳的造型做了多轮迭代，最初的直角棱边方案在做碰撞模拟时，容易和周边设备发生剐蹭掉漆，后来把所有外露棱边都改成了R15以上的圆弧过渡，即使和周边货架、设备发生轻微碰撞，也不会造成尖锐的磕碰损伤。顶部的安装柱采用标准的工业安装接口，和市面上主流的巡检传感器、机械臂夹爪的安装孔位完全匹配，用户可以根据自己的实际使用场景快速更换搭载模块，不需要重新设计上层安装支架。

　　前侧的舱体下部预留了两个矩形的辅助灯安装位，可以加装声光报警模块，在巡检路径上遇到人员或障碍物时能及时发出警示信号。从装配逻辑来看，整个模型采用自下而上的装配思路，先完成轮组和底盘的子装配，验证轮系的转动干涉问题，确认所有轮体在转向、跳动过程中不会和底盘舱体发生剐蹭后，再装配上层的功能舱体，最后加装顶部的传感器安装座，整个装配过程没有出现过约束的问题，所有配合面都采用标准的配合关系，后期做运动仿真时可以直接添加驱动参数，模拟整车在不同路面的行走状态，验证越障能力、转弯半径等核心参数是否符合设计要求。在结构强度校核环节，重点对轮轴、底盘安装架做了静力学仿真，满载状态下（上层搭载5公斤检测设备）轮轴的变形量控制在0.1毫米以内，不会出现轮体偏摆的问题，底盘框架的应力集中区域都做了加强筋设计，长期运行不会出现疲劳变形。舱体外壳的壁厚设计兼顾了强度和重量要求，整体自重控制在合理区间，不会给行走驱动系统带来额外的负载压力。
