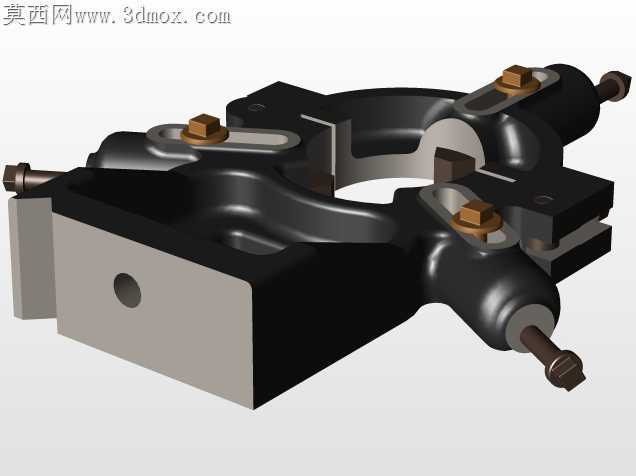

车床用中心架夹持支撑工装结构

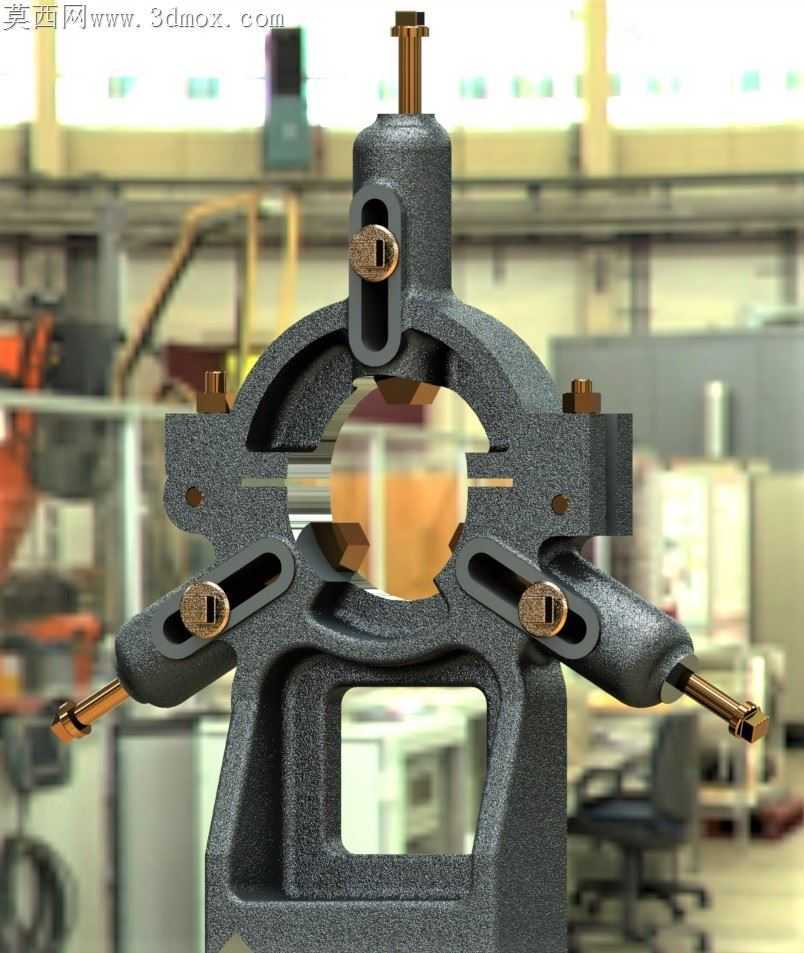

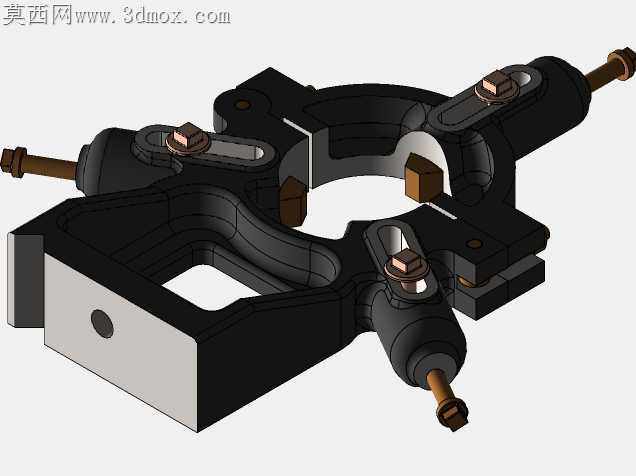

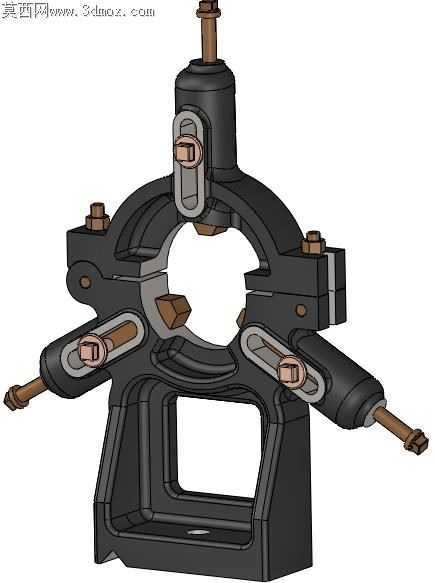

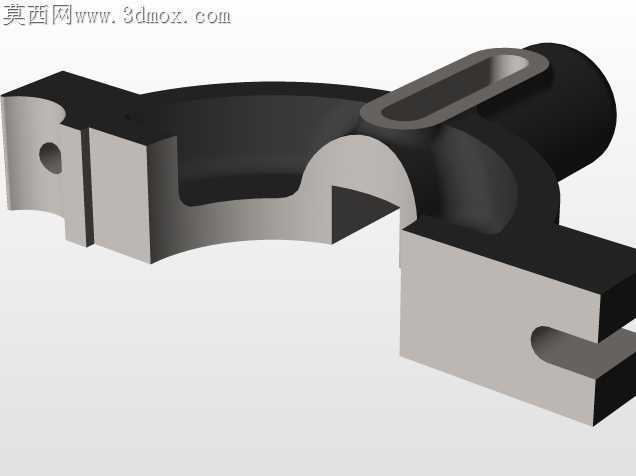

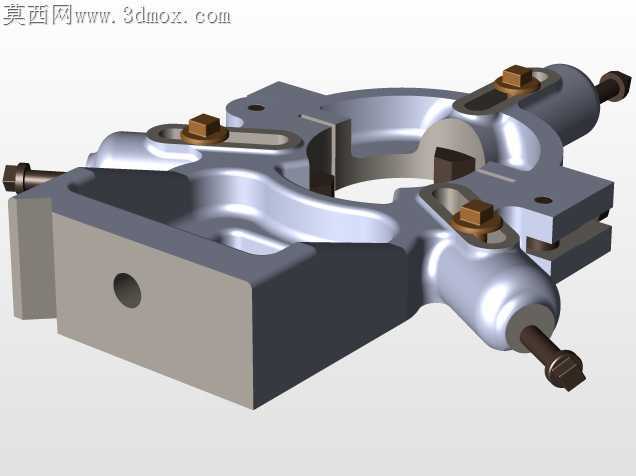

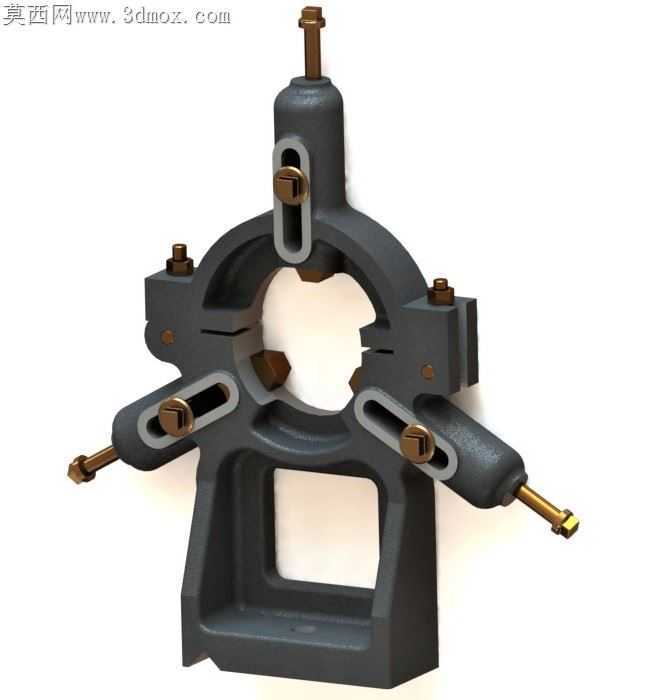

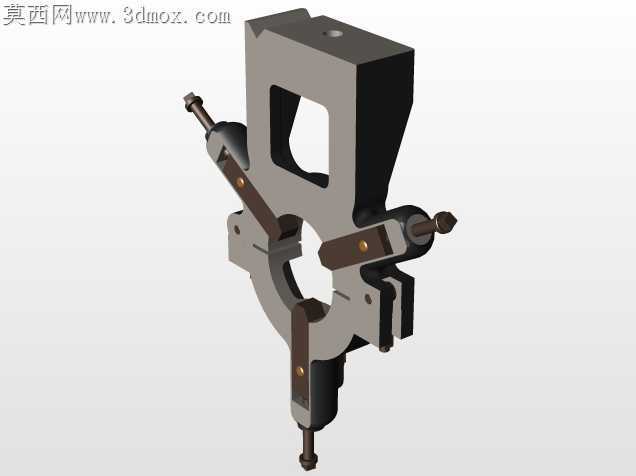

细长轴类零件车削加工时，工件自重与切削力耦合带来的挠曲变形始终是影响加工精度的核心痛点，常规跟刀架仅能抵消径向切削力，无法应对长悬伸工件的重力下垂问题，这款中心架的结构设计完全围绕加工适配逻辑展开。三个可独立调节的支撑臂沿圆周120度均布，每个臂端的铜质支撑头预留了润滑脂存储槽，加工过程中持续渗出的润滑脂能在支撑头与工件接触面形成油膜，避免干摩擦刮伤已加工表面，支撑臂的滑动导轨面做了窄长型卸荷槽设计，既减少调节时的滑动阻力，又能储存少量磨屑防止调节卡滞。底座的安装基面做了0.02mm平面度要求的刮研工艺预留，与车床导轨面贴合时能保证支撑中心与主轴回转中心的同轴度误差控制在0.01mm以内，避免工件装夹后出现别劲现象。支撑臂的锁紧螺钉采用了铜垫隔离设计，锁紧时不会压伤调节螺杆的螺纹面，长期反复调节也不会出现螺纹滑牙失效的问题。架体的开合结构采用了铰链式快拆设计，加工中途需要检测工件尺寸时，无需完全拆卸中心架，仅需松开单侧锁紧手柄即可翻转上半部分架体，大幅减少辅助装夹时间。架体本体采用灰铸铁材质，铸造时预留了应力消除的工艺余量，经过时效处理后不会因长期受力出现形变，支撑臂的调节螺杆采用梯形螺纹，相比普通三角螺纹拥有更好的自锁性能，重切削工况下不会出现支撑臂自行移位的问题。支撑头的接触端设计为可更换结构，针对不同直径的工件可以更换对应圆弧半径的支撑头，避免点接触造成的工件表面压痕，架体上的观察缺口正对工件切削区域，加工过程中可以随时观察支撑处的排屑与冷却情况，防止切屑缠绕在支撑部位造成工件表面划伤。每个调节臂的刻度标记直接做在架体本体上，调节时可以直接读取支撑臂的伸出量，重复装夹同规格工件时无需反复打表找正，能将辅助准备时间压缩六成以上。架体与车床导轨的连接压板做了加长设计，夹紧时的受力点更分散，不会因为夹紧力过大造成导轨面局部压痕，压板的锁紧螺栓采用细牙螺纹，夹紧力调节更精准，既能保证架体装夹稳固，又不会因夹紧力过大导致架体中心偏移。
