商用健身房腿部股骨训练器械结构设计

这款器械的核心应用场景集中在商用健身空间，包括连锁健身房、私教工作室、企业员工健身区以及运动康复机构的力量训练区域，区别于家用健身器材的轻量化设计，该器械从结构强度、使用频次耐受度出发，完全匹配商用场景下日均数十次甚至上百次的高频使用需求，能够承受不同体重、不同训练水平用户的长期反复载荷，不会出现家用器材常见的框架形变、衬垫快速磨损、铰接部位松旷等问题。从实际用途来看，该器械专门针对下肢股骨周边肌群设计，重点覆盖股四头肌、臀大肌下部以及腘绳肌近端的力量训练，训练时用户可通过调整腿部靠垫的初始位置，适配不同腿长的训练者，完成坐姿状态下的腿部前顶、静态负重保持等训练动作，相比自由重量的腿部训练，该器械的固定运动轨迹能够降低新手用户的动作学习成本，避免膝关节出现非受力方向的偏移，减少运动损伤风险，同时对于有康复需求的用户，也可以通过降低负重档位完成小负荷的肌肉激活训练，帮助术后下肢肌肉力量的逐步恢复。

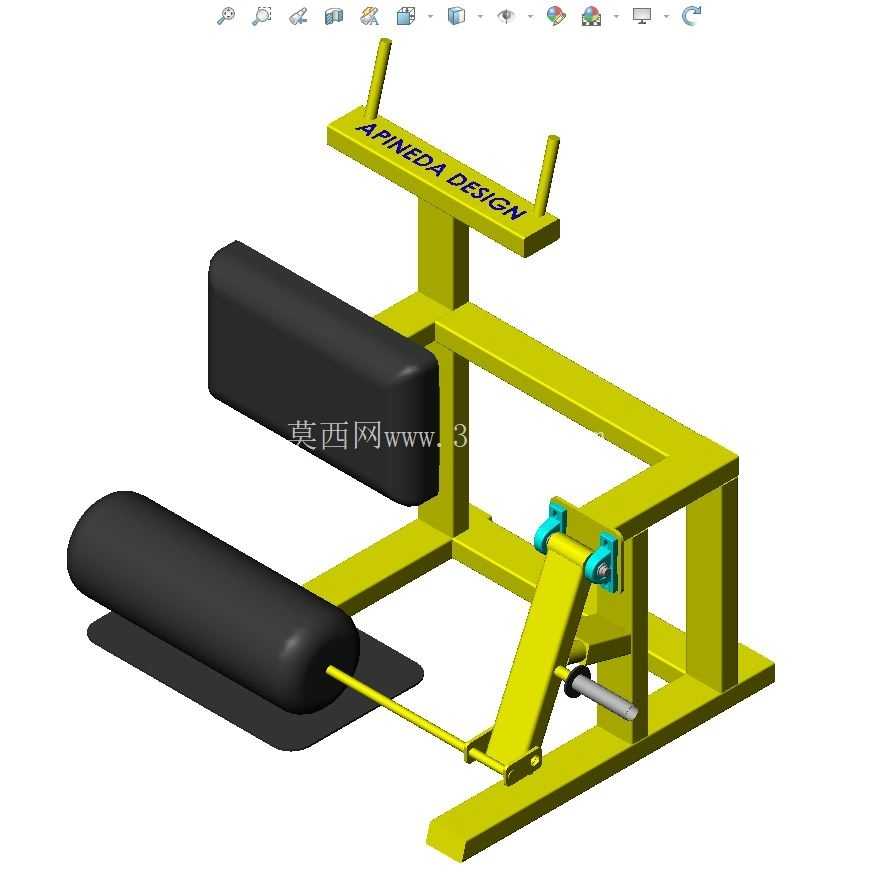

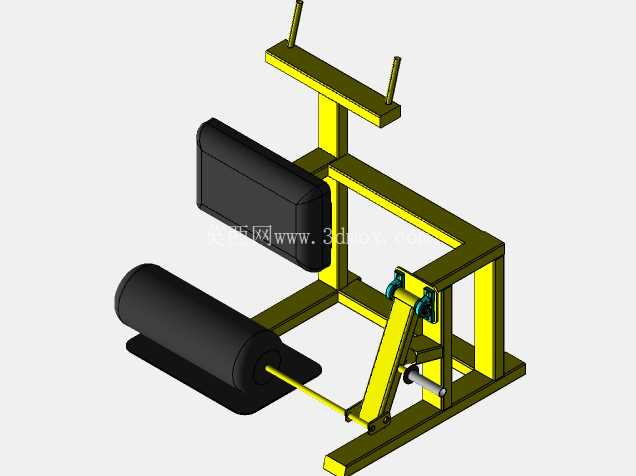

从功能特性层面拆解，器械主体采用方管焊接框架结构，所有受力节点均做了三角加强筋焊接处理，框架表面做了喷塑处理，能够抵御日常使用中汗水的腐蚀，避免长期使用后出现锈蚀掉漆的问题；与人体接触的两个衬垫部位采用高密度发泡海绵外包耐磨PU革的结构，海绵的邵氏硬度控制在45-50度区间，既能够提供足够的支撑力，避免训练时衬垫过度塌陷导致的受力偏移，也不会因为硬度过高造成训练过程中的局部压痛；铰接转动部位采用带油封的铜套配合钢制销轴，转动阻尼均匀，没有虚位，长期使用也不会出现异响或者卡滞，销轴端部设置了开口销限位，避免训练过程中销轴脱出造成安全事故；顶部的扶手位置做了防滑纹理处理，用户训练时可以抓握扶手稳定上半身，避免腰部代偿发力。

设计思路上，这款器械没有采用复杂的联动结构，而是优先保证结构可靠性与维护便捷性，整体框架的受力路径做了最简化处理：用户施加在腿部衬垫上的力通过连杆直接传递到配重挂接位，没有多余的传动环节，既降低了生产加工的装配难度，也减少了后期使用中的故障点；整体的运动轨迹经过反复校核，当用户坐在器械坐垫位置时，膝关节的转动中心与器械铰接点的同轴度误差控制在5mm以内，保证训练过程中膝关节始终处于自然的转动轨迹上，不会出现额外的侧向力矩；配重挂接位设计在器械侧下方，既方便训练者中途调整配重，也降低了器械整体的重心，提升了使用时的稳定性，不需要额外在地面打膨胀螺栓固定，移动摆放时也更加方便。

从安装边界与外形尺寸来看，器械整体占地面积控制在1.2米*0.8米的区间内，整体高度不超过1.1米，摆放时只需要在器械前后各预留0.5米的操作空间即可，不会占用过多的健身房地面面积，适合健身区域的紧凑排布；器械底部设置了四个可调式橡胶脚垫，可以通过旋转脚垫调整高度，适配地面不平整的安装场景，同时橡胶材质能够隔绝器械与地面的硬接触，避免训练时的金属碰撞噪音传递到楼下，也不会划伤健身房的地胶地面；整体装配完成后，所有的焊接毛刺都做了打磨钝化处理，框架的棱角位置都加装了塑料防护套，避免用户走动时磕碰受伤。在结构建模过程中，所有的方管拼接位置都预留了合理的焊接公差，装配孔位的同轴度、位置度公差都按照焊接件的通用标准设定，既不会因为公差过严增加加工成本，也不会因为公差过松导致装配时出现孔位错位的问题，完全适配常规的机械加工与焊接工艺，不需要特殊的加工设备就可以完成量产制造。
