商用倾斜式倒蹬腿力量训练器械结构

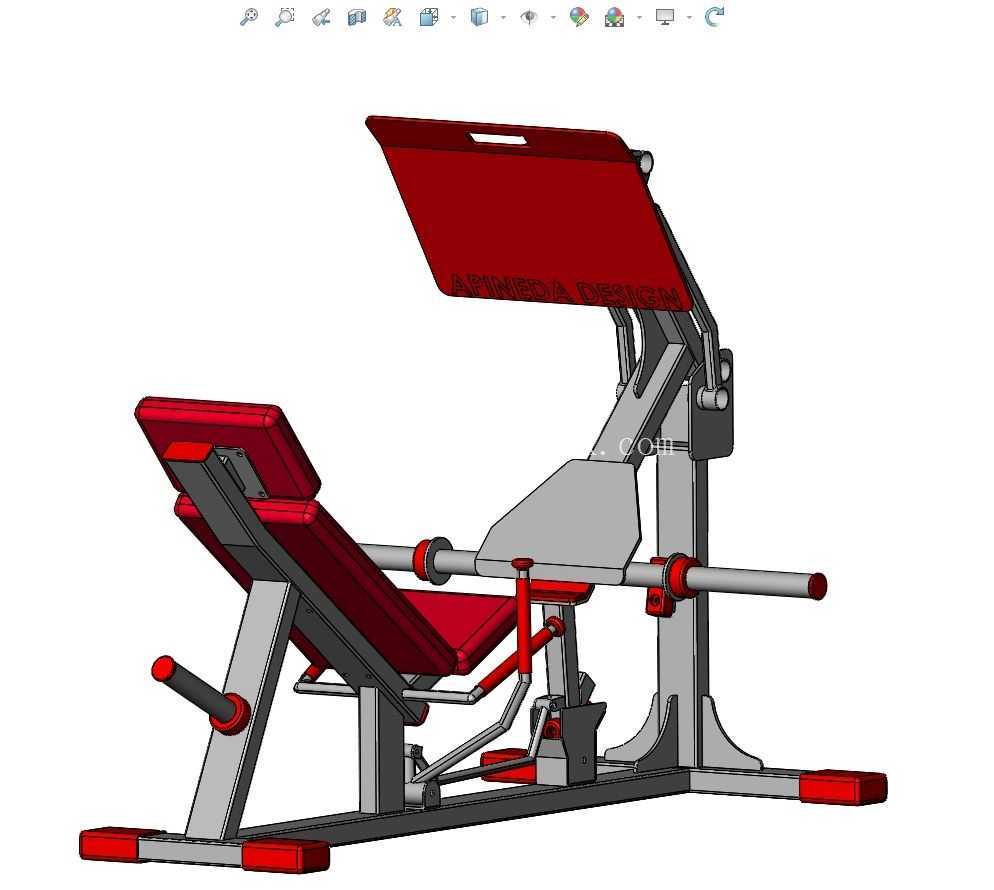

　　这款倒蹬腿训练器械是面向商用健身场景开发的固定轨迹力量训练设备，主要部署在商业健身房、企事业单位健身中心、专业运动训练基地的力量训练区域，用于针对下肢肌群的抗阻训练，可覆盖股四头肌、臀大肌、腘绳肌等核心下肢肌群的强化训练需求，适配不同训练水平的使用者开展腿推类力量练习。从结构设计逻辑来看，设备采用倾斜式靠背搭配高位蹬踏板的布局，使用者训练时呈半仰卧姿态，背部贴合可调式靠垫，双脚放置于倾斜蹬板上完成蹬伸动作，这种姿态能够有效降低腰椎承受的垂直压力，避免传统深蹲动作中腰部代偿的风险，同时固定的运动轨迹能够让训练者更精准地把控发力角度，减少动作变形带来的运动损伤概率。

　　设备主体框架采用矩形钢管焊接成型，主支撑腿做了加宽外扩的落地设计，底部配置防滑减震脚垫，安装时无需额外打膨胀螺栓固定，仅需放置在平整的硬化地面即可保证训练过程中的整机稳定性，整机占地长度约2.2米，宽度约1.3米，安装时需预留后侧0.5米、前侧0.8米的操作与通行空间，靠背区域最高处距地面高度约1.5米，适配常规商用健身房的层高要求，不会出现顶部空间干涉问题。

　　功能配置上，蹬板采用大尺寸防滑纹理钢板制作，表面覆盖高弹耐磨PU垫，双脚放置区域预留了不同站位的空间，可支持宽距、窄距、高位、低位等不同脚位调整，实现针对不同下肢肌群的侧重训练；座椅与靠背采用高密度发泡海绵外包耐磨皮革的结构，靠背角度设置了多档调节卡位，可根据不同使用者的身高、腿长调整靠背倾斜角度，保证不同身形的使用者都能找到合适的发力起始位置；配重加载区域采用标准杠铃杆挂载杠铃片的设计，杆端配置快拆式锁扣，方便训练者快速调整训练负重，杠铃杆与主体框架之间配置自润滑铜套导向结构，蹬伸过程中运动顺滑无卡顿，同时框架上设置了多档安全限位销，训练者如果出现力竭情况可直接将蹬板卡在对应档位的限位处，避免负重滑落造成安全事故。

　　细节设计层面，所有框架焊接位置都做了打磨圆角处理，外部喷涂哑光耐磨塑粉，避免尖锐棱角磕碰使用者；所有转动铰接位置都配置了密封式深沟球轴承，长期高频使用也不会出现异响、卡滞问题，降低商用场景下的设备维护频率；蹬板与座椅的红色软包部分采用易清洁的防水皮革材质，日常运维时仅需用常规消毒剂擦拭即可完成清洁，适配健身房高频使用、定期消杀的运维需求。从结构建模的角度来看，该设备的建模过程需要重点关注各铰接点的运动配合关系，尤其是蹬板摆臂与主框架的转动副、靠背调节机构的卡位配合、杠铃杆导向结构的同轴度要求，建模时需提前验证蹬伸全行程内不存在结构干涉，各调节档位的定位准确可靠，同时要兼顾框架的结构强度，主受力杆件的壁厚需满足大负重训练下的刚度要求，避免长期使用出现框架变形问题。
