便携自锁式盒尺高精度测量工具结构

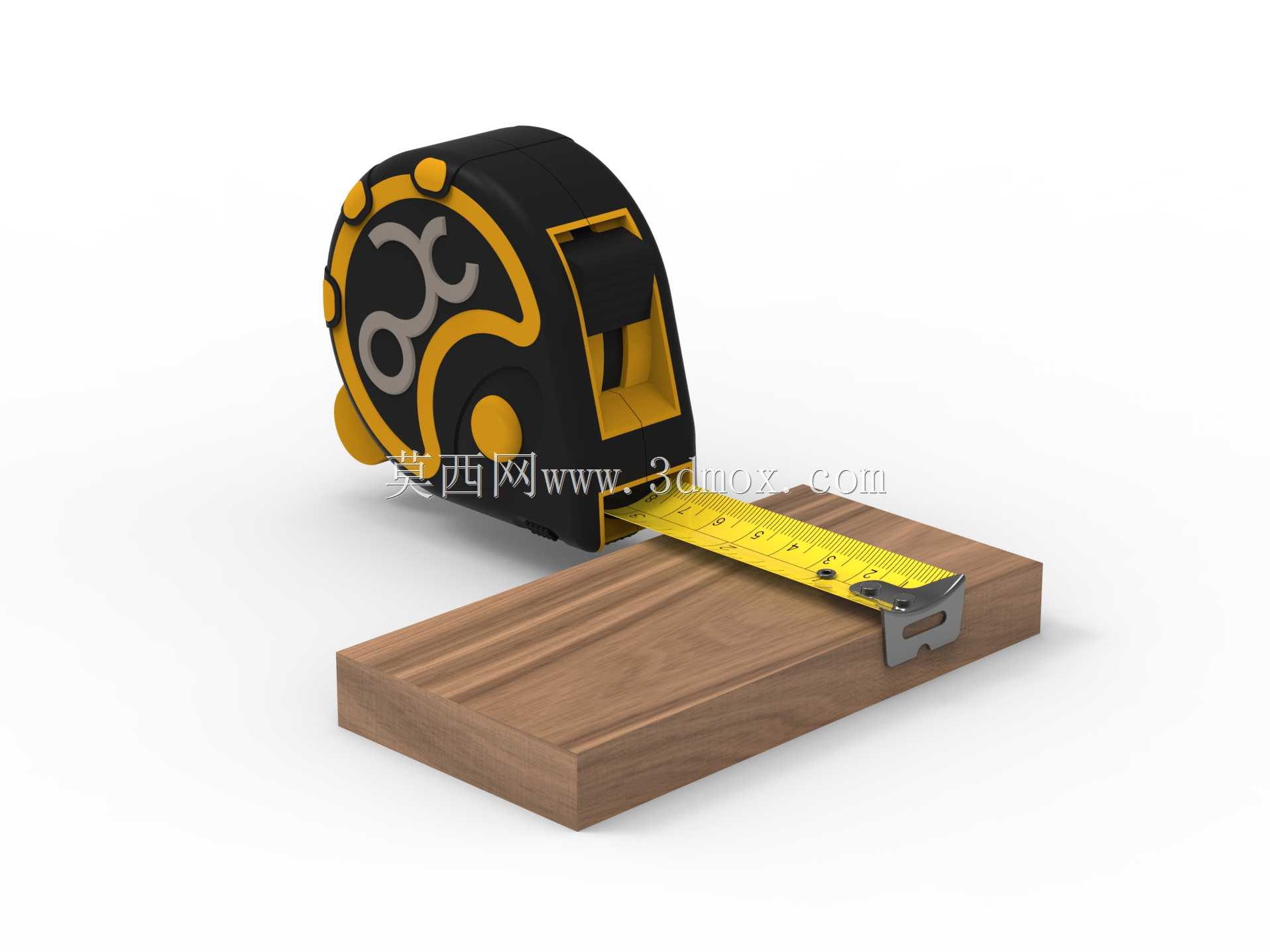

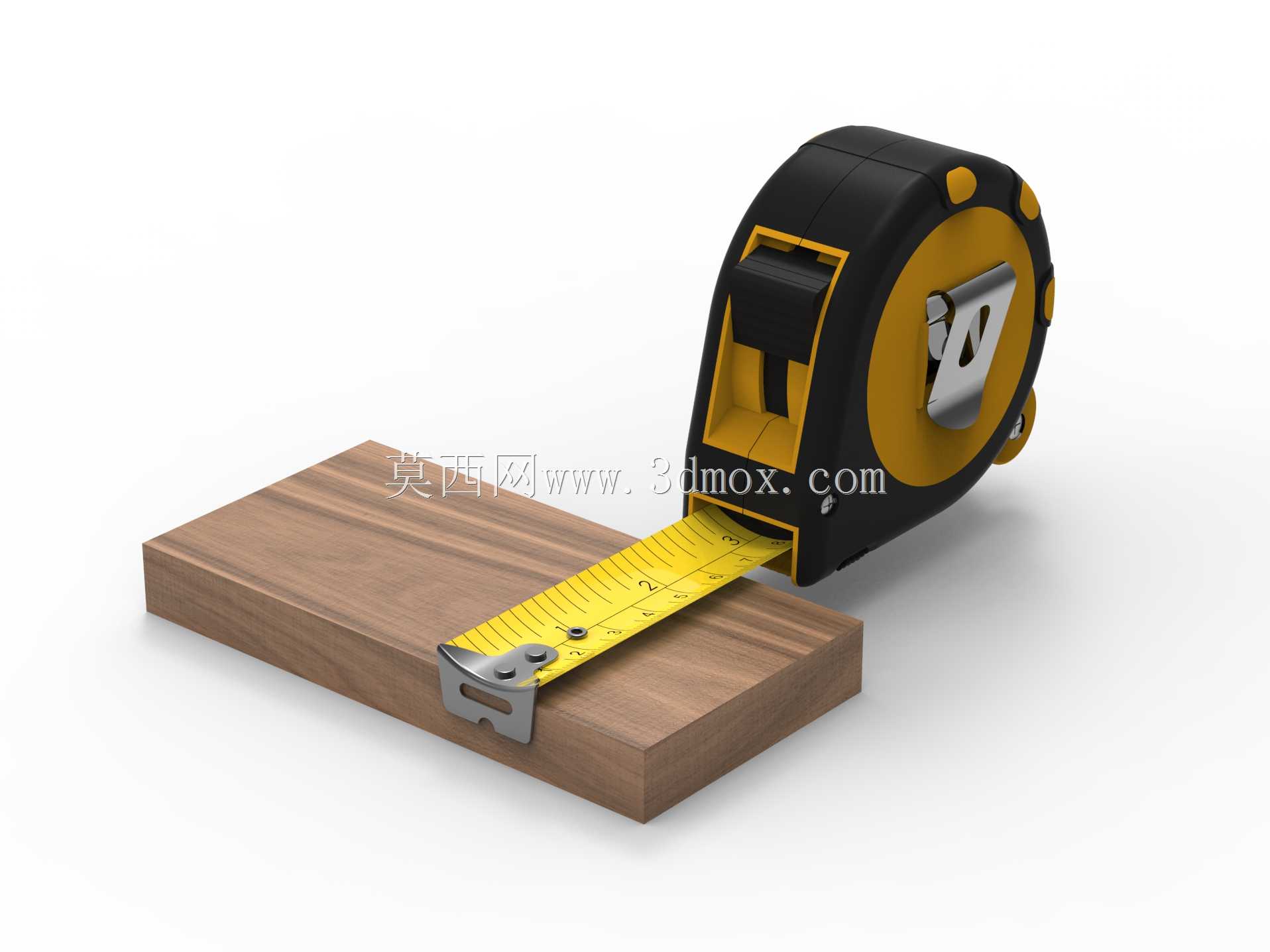

　　日常机械加工、木工作业、现场安装调试的场景里，这类盒式钢卷尺是一线作业人员随身配备的基础测量器具，区别于固定安装的长尺、台架式测量设备，它的核心优势是单手可操作、收纳后体积小巧，能适配狭窄空间、高空作业、多点位快速量测的复杂工况。从结构设计逻辑来看，整个卷尺的外壳采用半包胶抗冲击结构，硬质工程塑料作为内支撑骨架，外侧覆盖的软胶层不仅能提升手持摩擦力，在作业中意外脱手掉落时，还能吸收冲击能量，避免内部尺带盘簧、锁定机构受冲击错位，外壳的弧度完全贴合成年人手掌握持曲线，长时间手持测量也不会产生硌手的不适感。

　　尺带回收的盘簧机构藏在外壳中心的转轴位置，设计时要严格控制盘簧的预紧力矩，力矩过小会导致尺带回收无力，拉出后容易松垮垂落，力矩过大则会在回收时尺带回弹速度过快，容易打伤人手或者造成尺带末端挂钩变形，实际建模时需要反复模拟盘簧的力矩曲线，保证尺带在全伸出长度范围内，回收速度均匀可控，拉出任意长度时都不会出现自行回缩的问题。尺带本身采用高碳钢带做基材，表面做哑光耐磨涂层，避免强光下测量时尺面反光晃眼，刻度采用蚀刻填漆工艺，长期摩擦也不会出现刻度脱落的问题，尺带的弧度设计是这类卷尺的核心细节，拉出后的尺带自带一定的横向拱弧，在悬空伸出两米左右的长度时依然能保持挺直状态，不需要额外托举就能完成单人远距离测量，当尺带回收到外壳内时，拱弧会顺着导槽自然压平，整齐盘绕在内部尺盘上，不会出现折痕、卡滞的问题。

　　前端的金属挂钩采用活动铆接结构，预留了刚好一个挂钩厚度的活动间隙，这处细节是为了兼顾两种测量场景：测量物体外尺寸时，挂钩挂在物体边缘，活动间隙会让挂钩向外拉出一个板厚的距离，抵消挂钩本身的厚度带来的测量误差；测量物体内尺寸时，挂钩抵在物体内壁，活动间隙会让挂钩向内收回一个板厚的距离，同样保证测量读数的准确性，挂钩端部的磁吸结构还能吸附在铁质工件表面，单人测量长尺寸钢材、管道时不需要额外手扶固定尺端。侧面的锁定拨片采用斜面增力结构，拇指轻轻推动拨片就能通过斜面压紧尺带表面，锁定后尺带不会出现滑动移位，拨片表面做防滑齿纹，戴劳保手套操作时也不会出现打滑的问题。

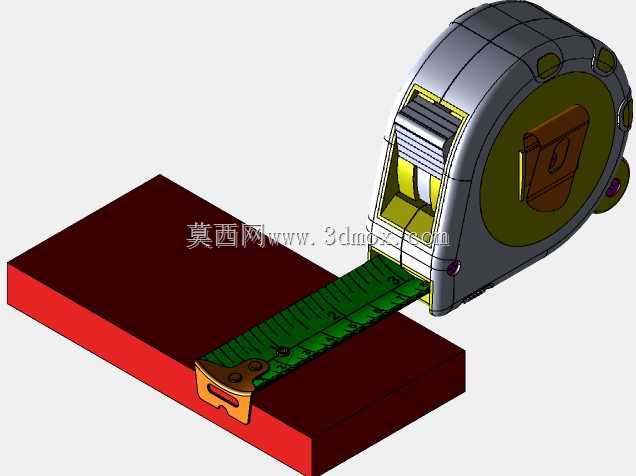

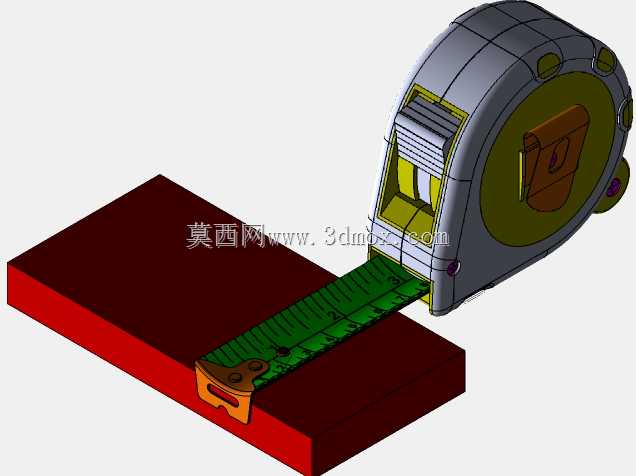

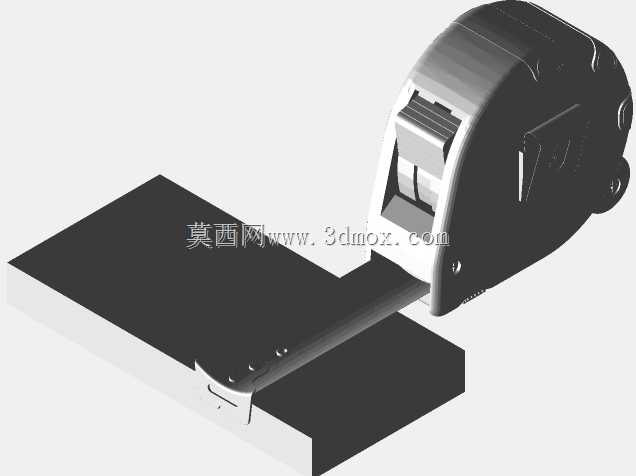

　　实际建模过程中，需要严格控制各部件的装配间隙，外壳合模面的错位量控制在0.1mm以内，避免尺带回缩时被合模缝刮花涂层，尺带出口处的耐磨导片要做圆角抛光处理，减少尺带反复伸缩时的磨损，延长整体使用寿命。这类卷尺的常规尺带宽度有16mm、19mm、25mm几种规格，对应不同的最大挺直长度，外壳尺寸根据尺带长度不同，5米量程的产品整体尺寸控制在80mm75mm40mm左右，刚好能塞进工作服的裤兜或者工具袋里，不会占用过多携带空间，尺带的刻度精度严格遵循国家量具精度标准，全量程范围内的误差控制在毫米级，完全能满足日常加工、安装、装修场景的测量需求。在做产品渲染时，要还原软胶外壳的磨砂质感、金属尺带的哑光金属光泽、内部盘簧的金属弹性质感，还要注意尺带拉出时的自然下垂弧度，以及挂钩活动间隙的细节表现，让整个模型的结构细节完全贴合实物的工程设计逻辑，能直接用于产品结构验证、展示动画制作、作业场景模拟等用途。
