家用小型桌面数控雕刻机结构设计

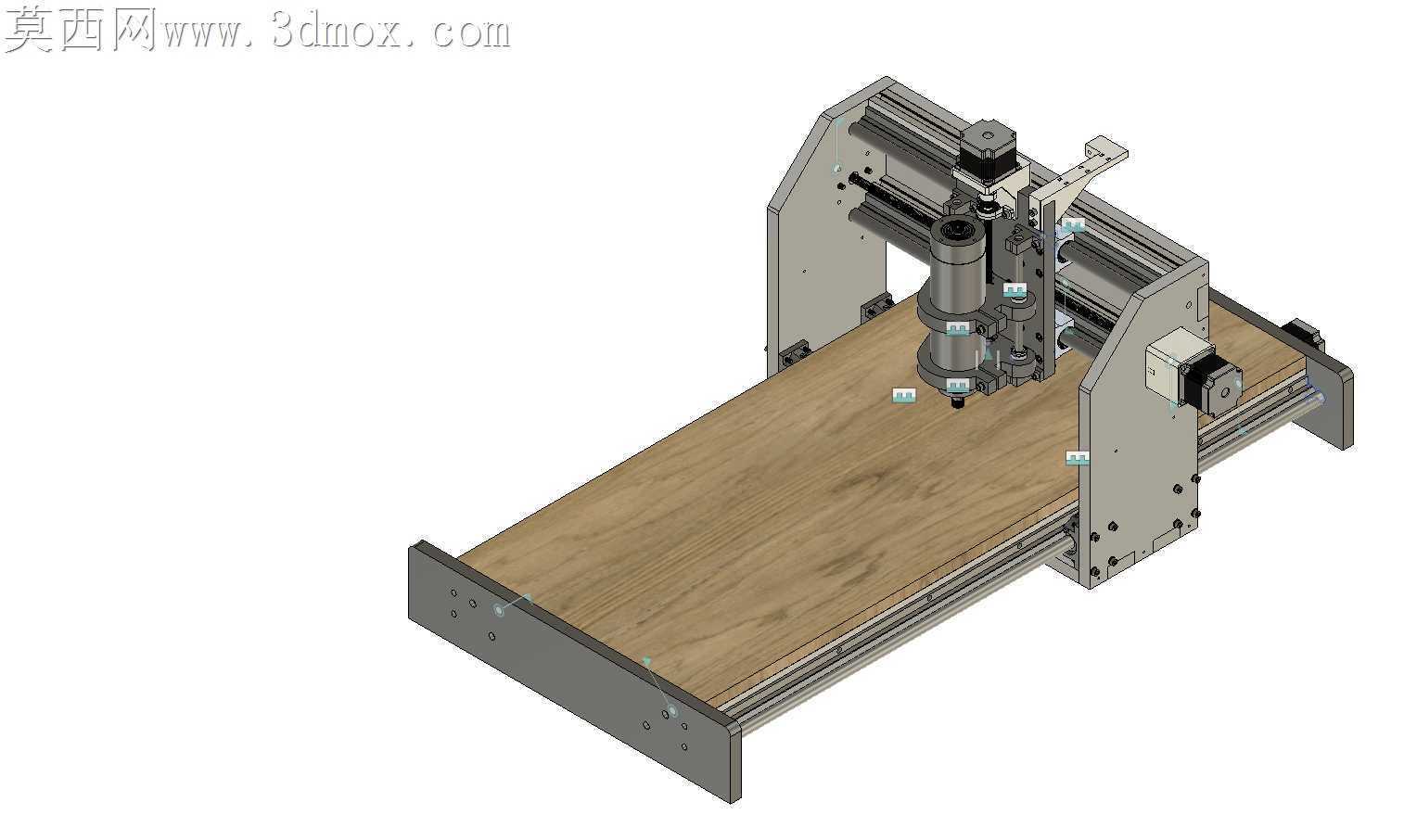

家用小型数控设备最容易被忽略的加工痛点，是机架刚性不足带来的高速走刀振纹，很多DIY机型盲目追求轻量化，切割稍硬的板材就会出现刀路偏移、边缘崩缺的问题。这款桌面机型选用18毫米厚度的胶合板作为床身基材，没有照搬全铝型材机架的常规方案，板材的层叠纤维结构自带阻尼特性，能吸收主轴高速运转时的高频振动，比同厚度的空心铝型材机架抗振表现更优，同时加工门槛更低，普通用户用手持切割工具就能完成板材裁切，不需要依赖大型金属加工设备。

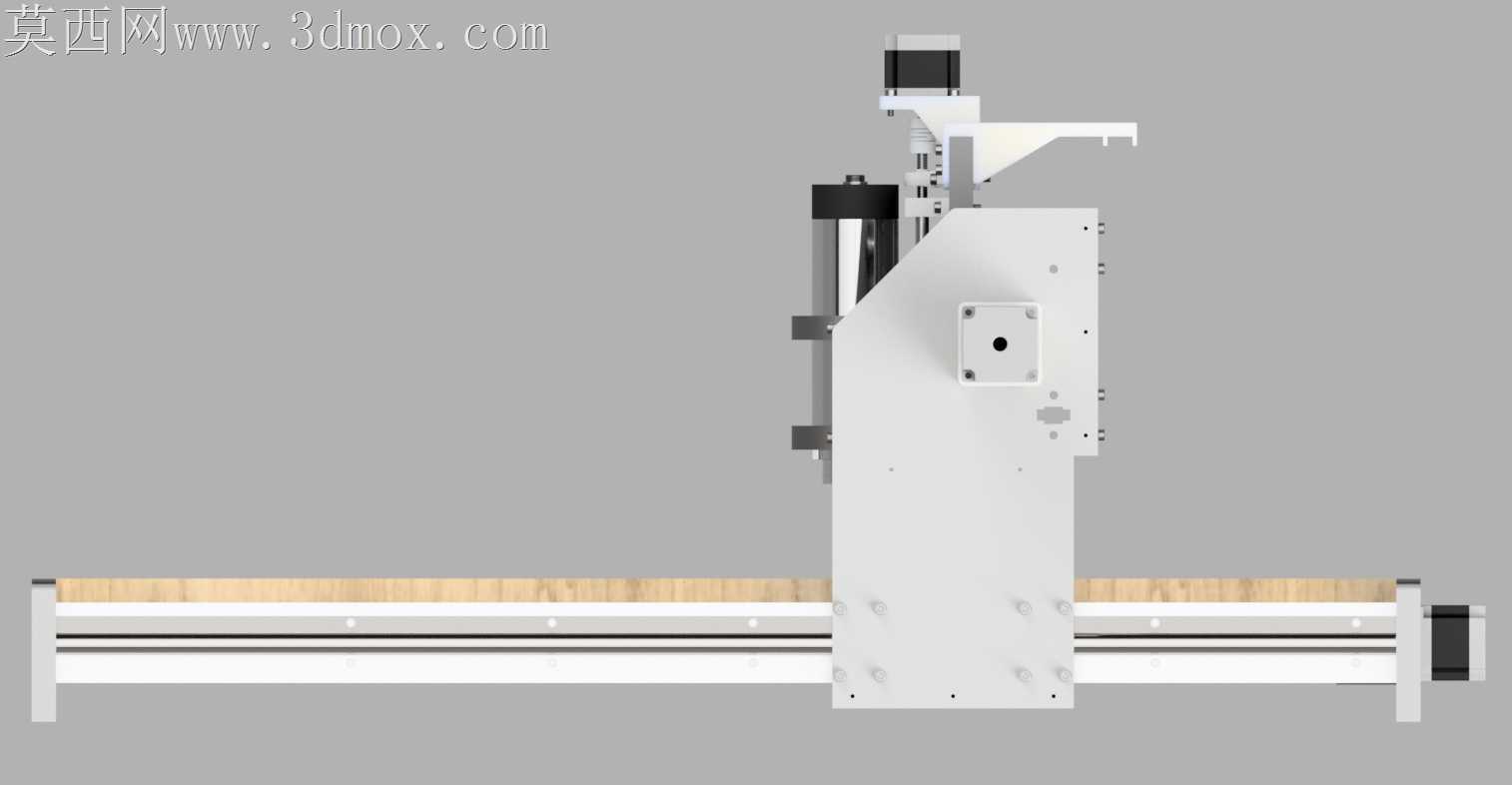

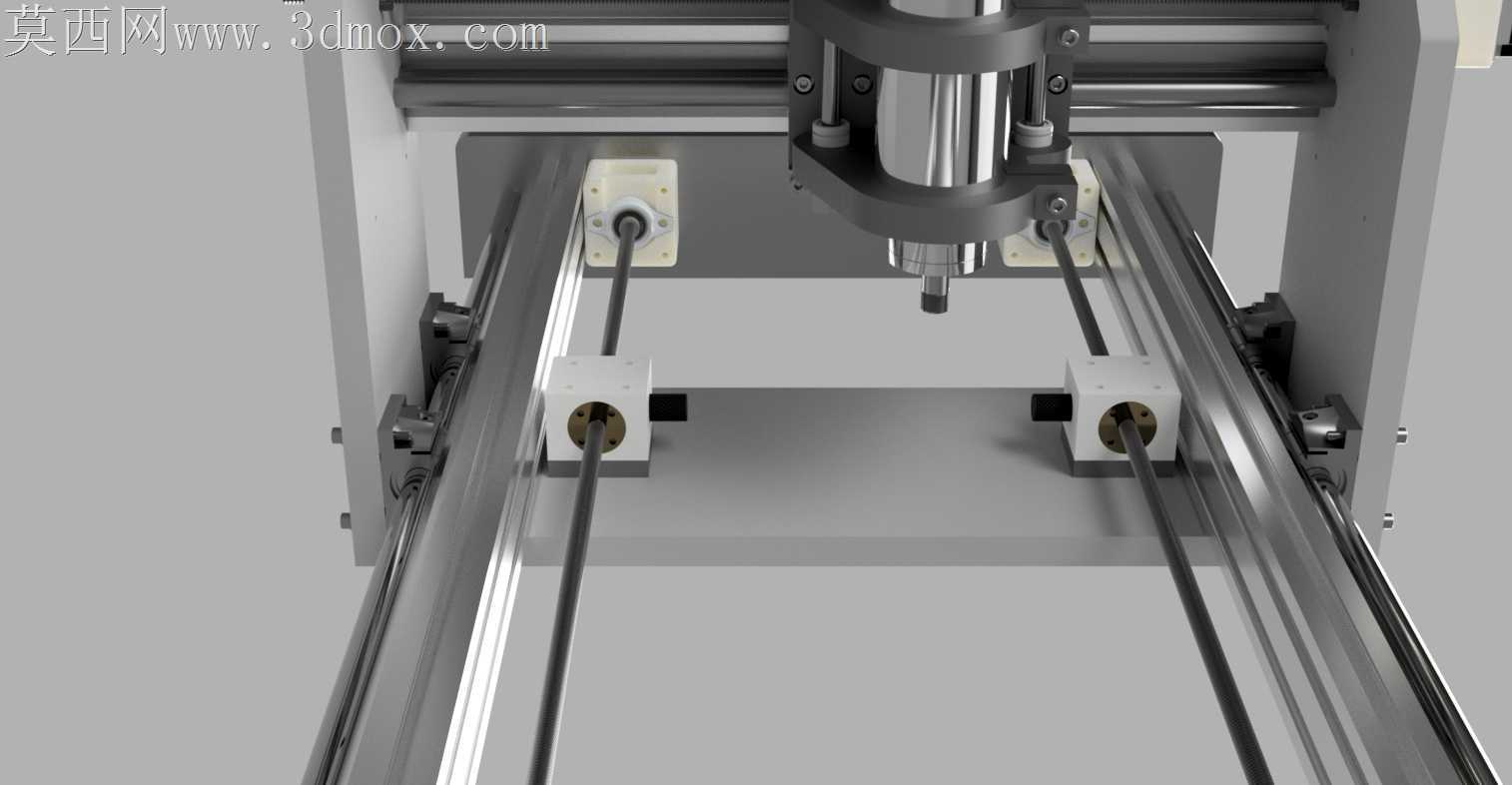

两侧立式支撑板与底部床身的连接位置，没有采用常见的角码搭接方式，而是直接在板材上开出定位沉孔，用内六角螺栓贯穿锁紧，连接面完全贴合没有悬空间隙，避免长期往复运动后连接位松动移位。X轴方向的双圆柱导轨平行度公差控制在0.05毫米以内，导轨安装座直接固定在两侧立板的加工基准面上，省去了额外的调节垫块，装配时不需要反复打表校准，普通爱好者按照定位孔锁付就能达到合格的运动精度。

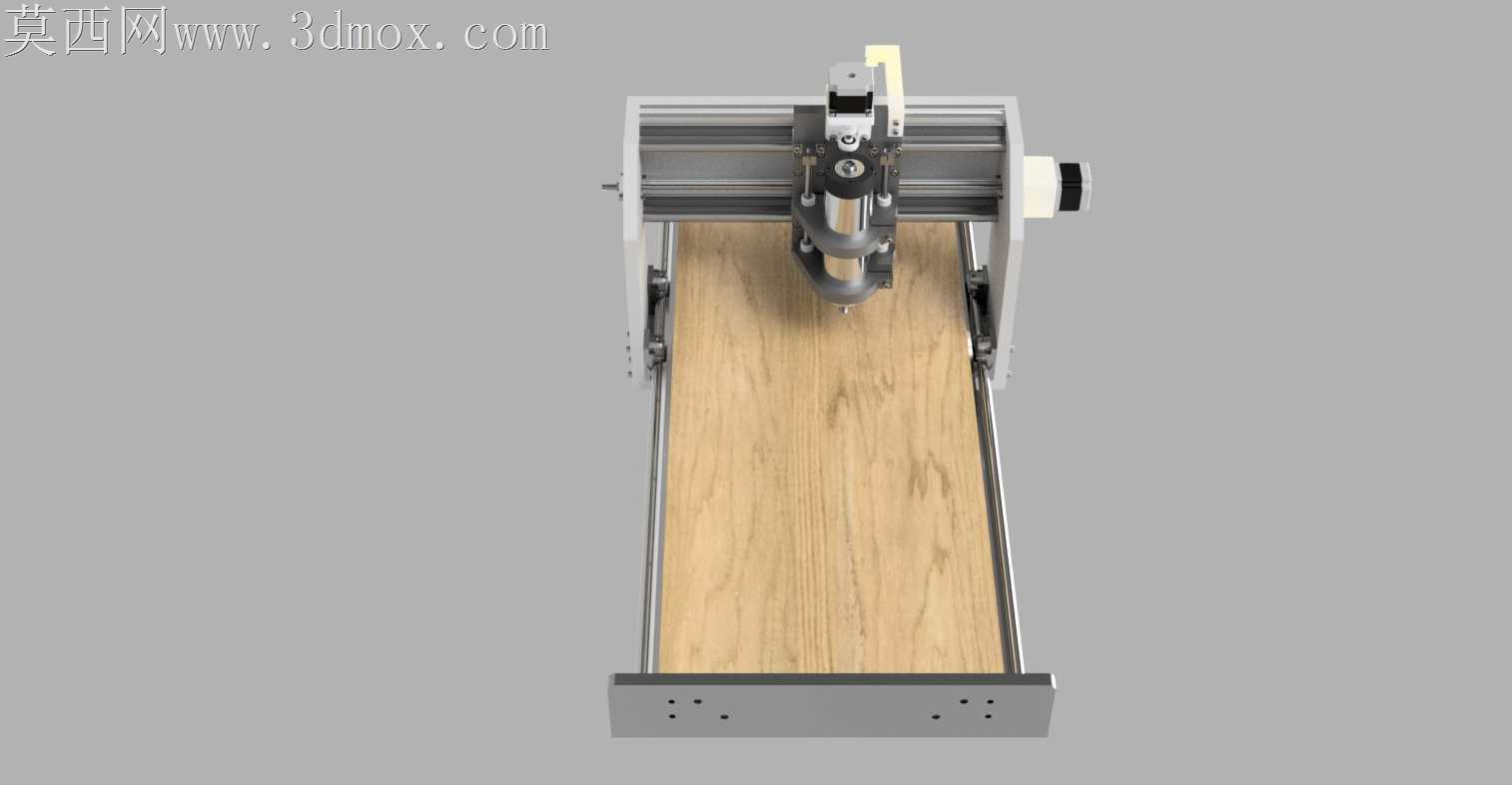

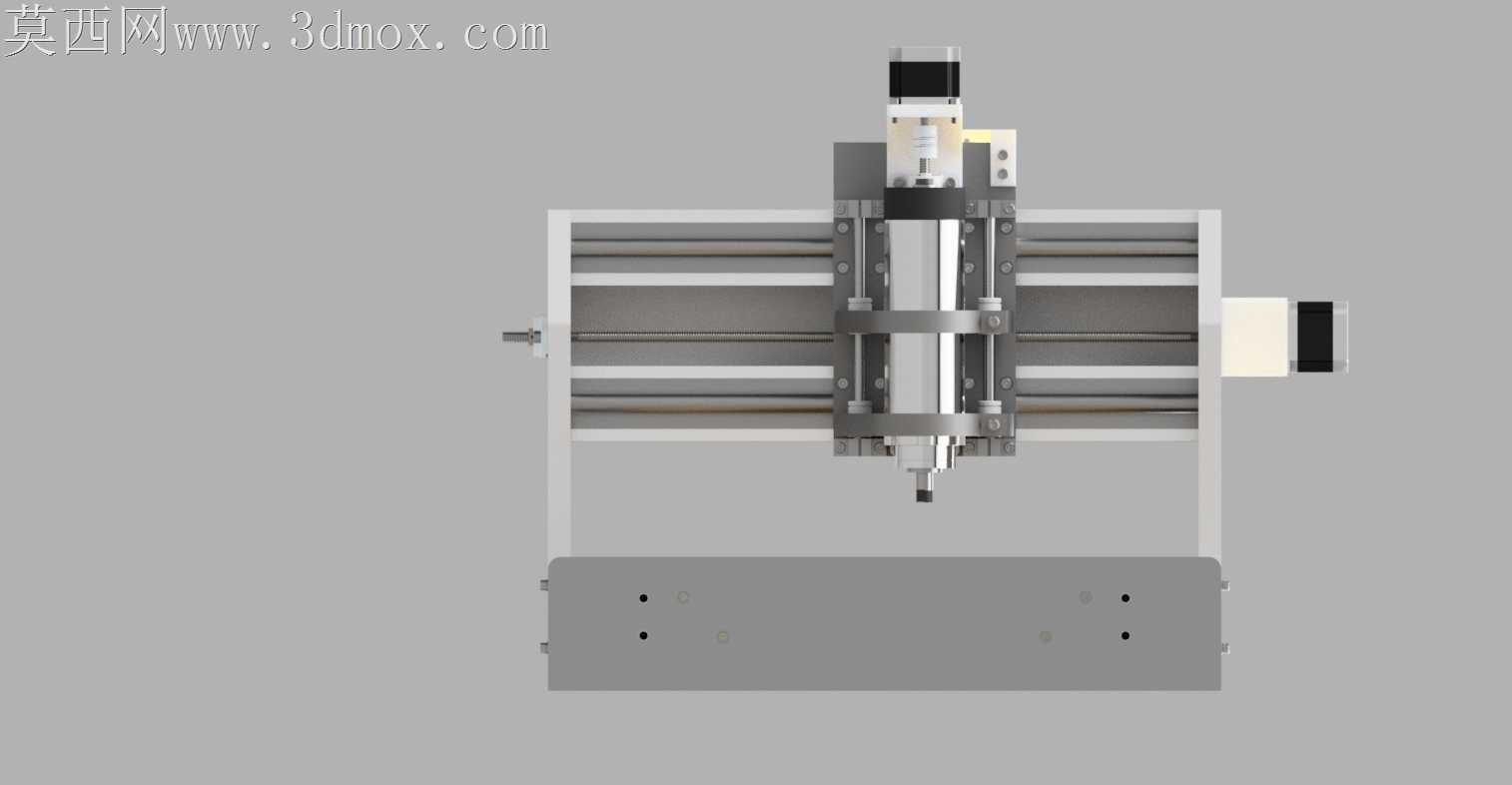

主轴安装滑台的设计做了针对性的取舍，没有采用重型铸铁滑台来追求极限刚性，而是用轻量化的板式滑台搭配线性轴承，既满足亚克力、软木、PCB板等常见家用加工材料的切削刚性需求，又降低了Y轴运动组件的整体负载，步进电机不需要大扭矩型号就能带动滑台快速移动，长时间运行也不会出现电机过热丢步的问题。工作台面直接采用平整的原木板面，没有额外加装铝型材T型槽工作台，日常加工时用夹具直接固定工件即可，预留的台面空间足够覆盖800毫米长度、350毫米宽度的加工范围，60毫米的Z轴行程能满足绝大多数薄型工件的雕刻、切割需求。

走线位置全部隐藏在机架板材的内侧凹槽里，运动过程中拖链不会和工件、加工碎屑产生剐蹭，主轴的电源线和步进电机的控制线分开排布，避免信号干扰导致的主轴转速波动、电机走位异常。两侧立板的顶部做了圆弧过渡处理，没有尖锐的金属外露边角，日常搬运、调试设备时不会划伤手臂，底部的金属端梁既起到配重平衡的作用，又能把整个机架的受力均匀分散到桌面，长时间放置不会因为局部压强过大压坏木质桌面。

这种结构设计完全适配家用场景的加工需求，没有为了追求冗余的工业级参数抬高制作成本，所有零部件都容易采购，装配逻辑简单清晰，哪怕是没有太多机械装配经验的爱好者，也能按照结构关系完成整机组装，调试完成后就能满足日常手工创作、小型零件加工的使用需求，加工软质材料时的表面光洁度完全能达到商用小型雕刻机的同等水平。
