低成本桌面绘图雕刻机结构设计方案

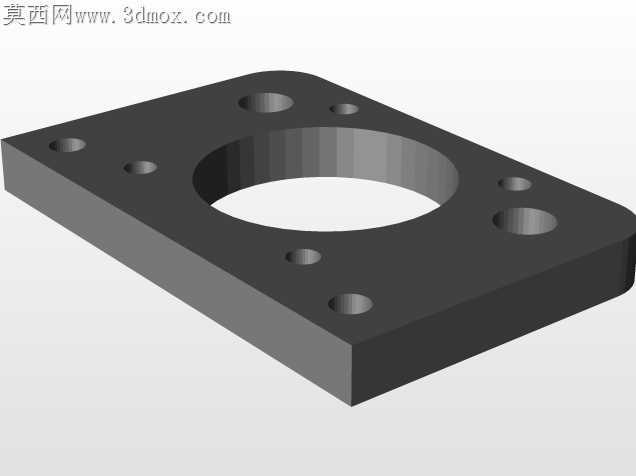

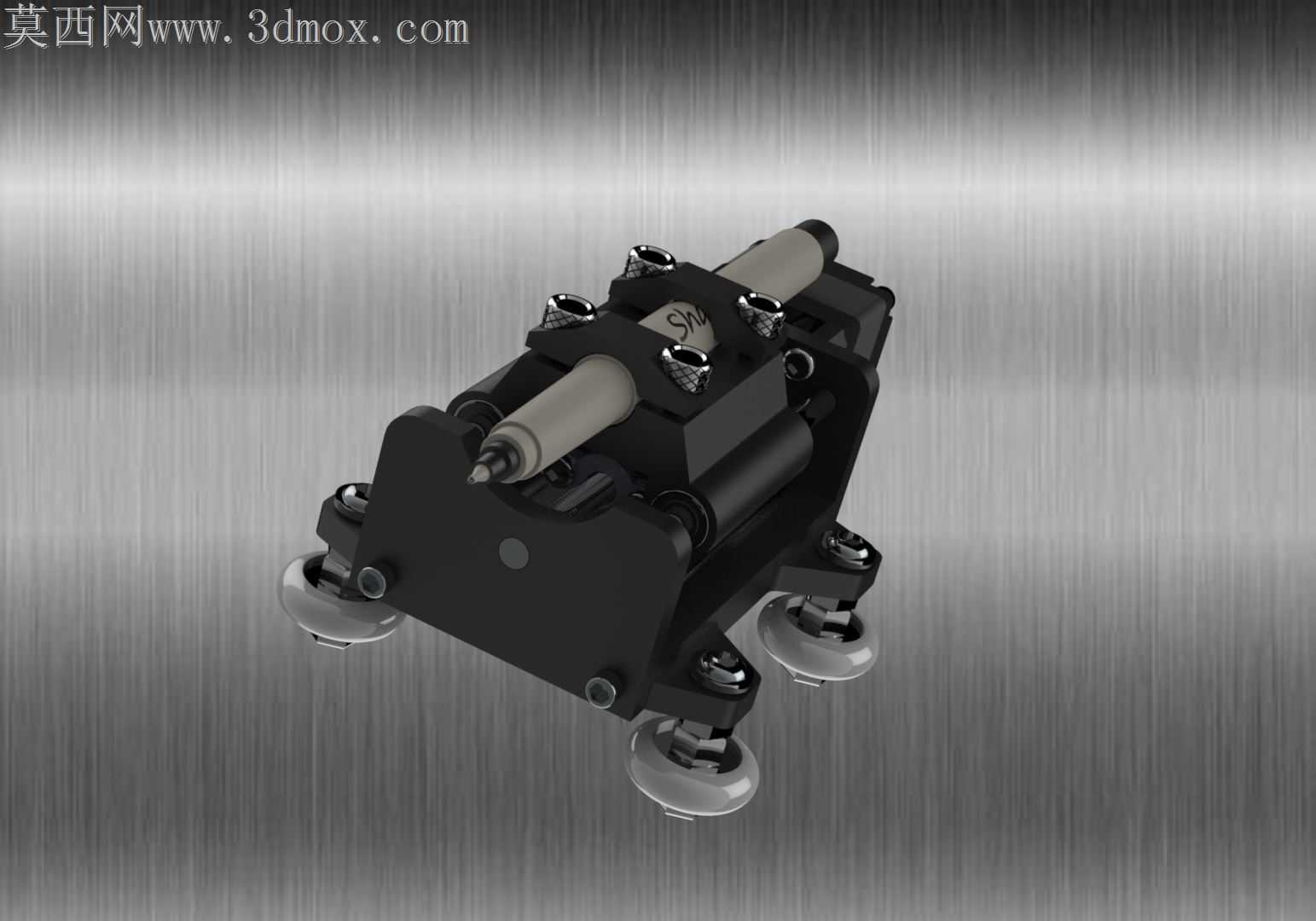

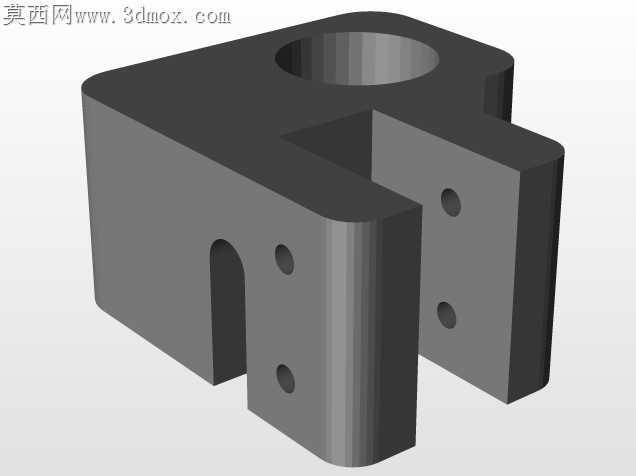

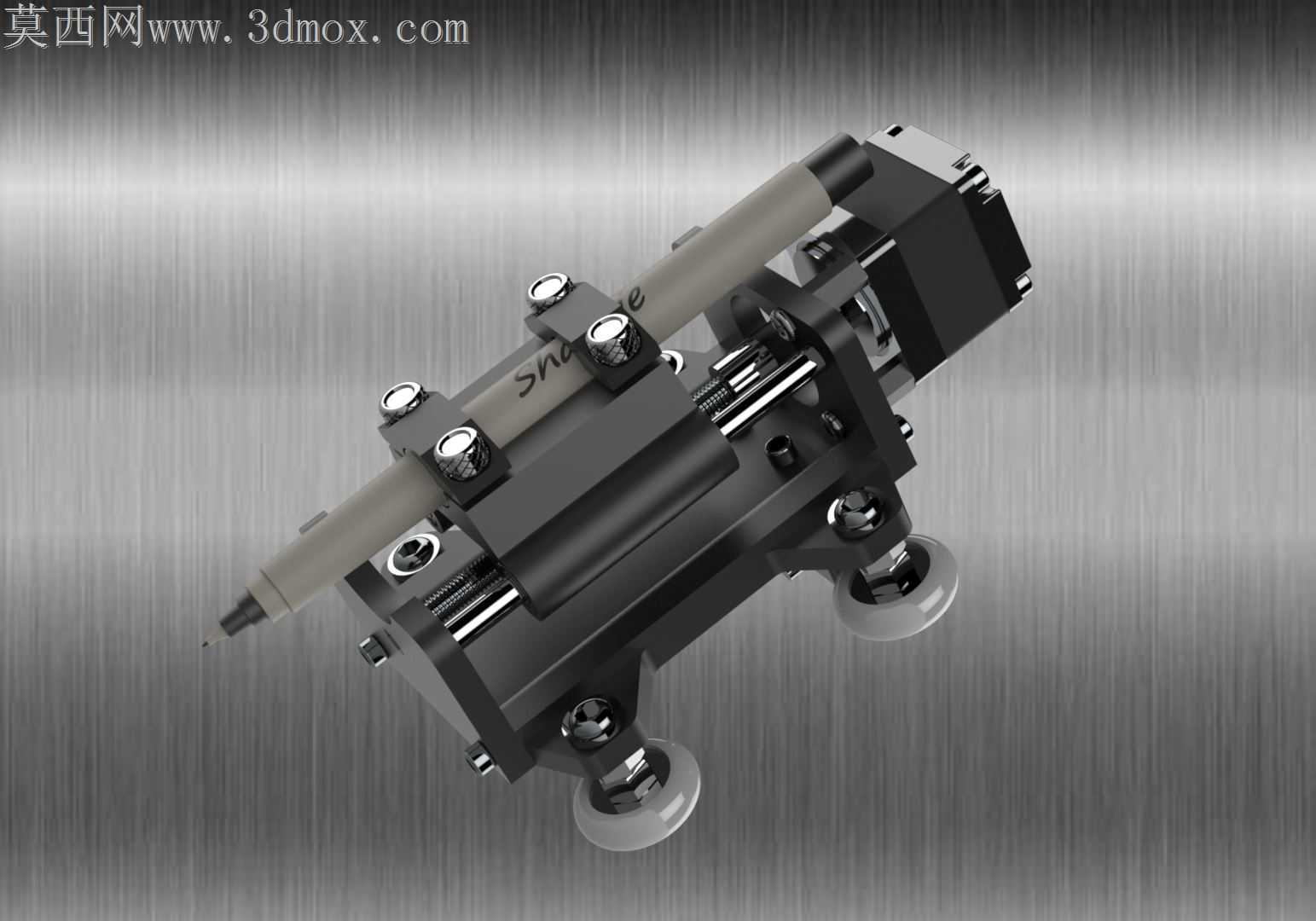

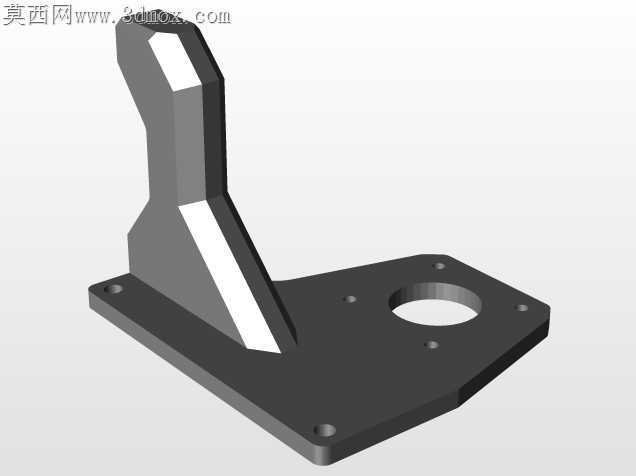

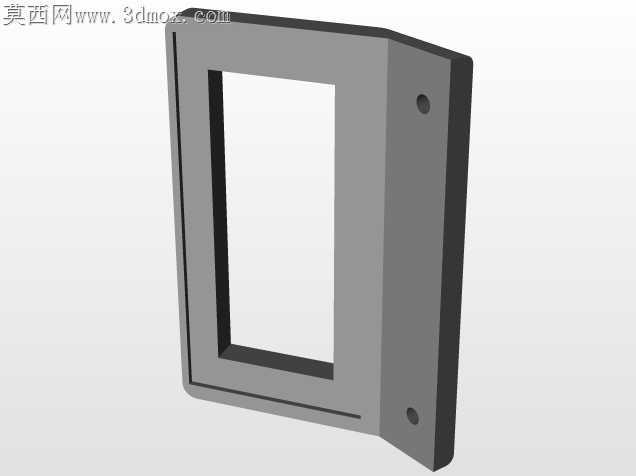

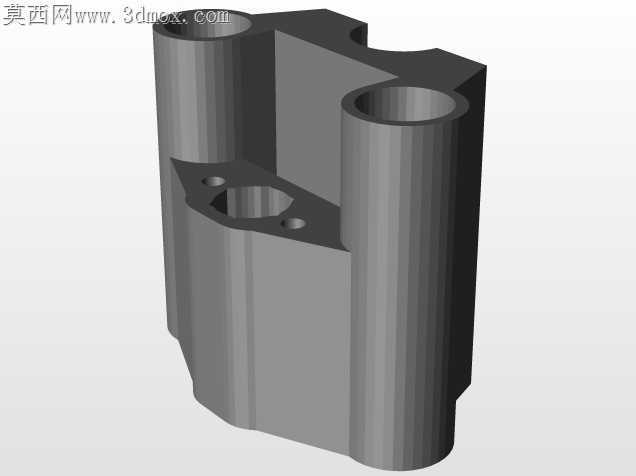

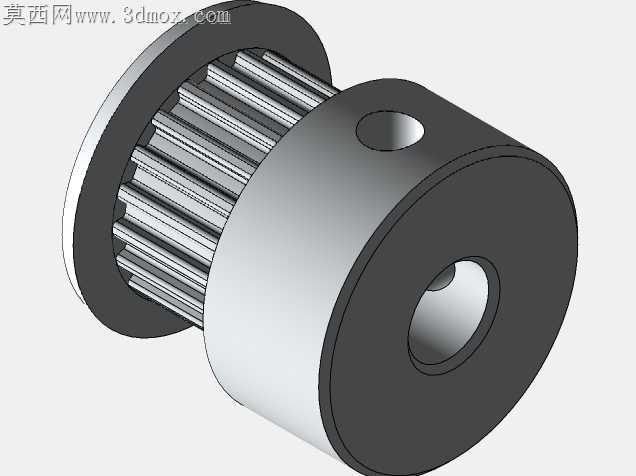

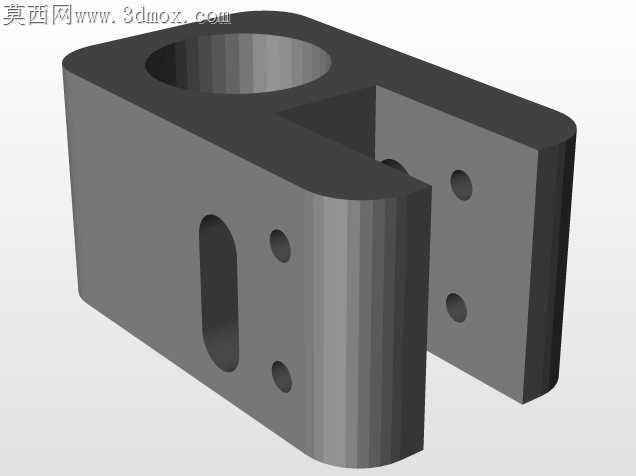

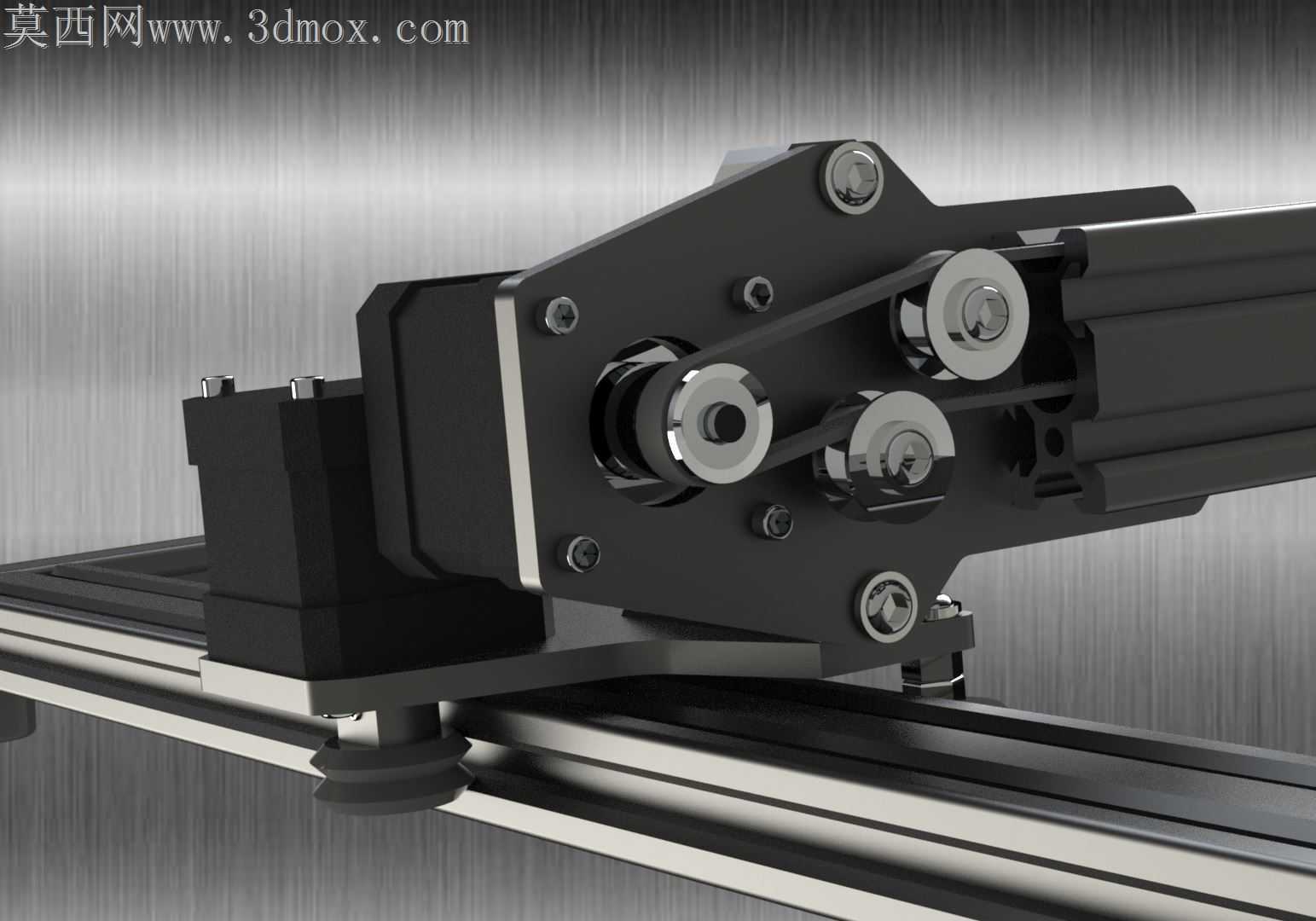

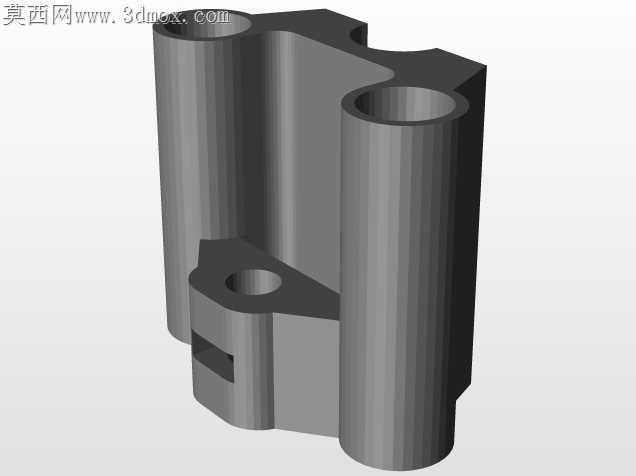

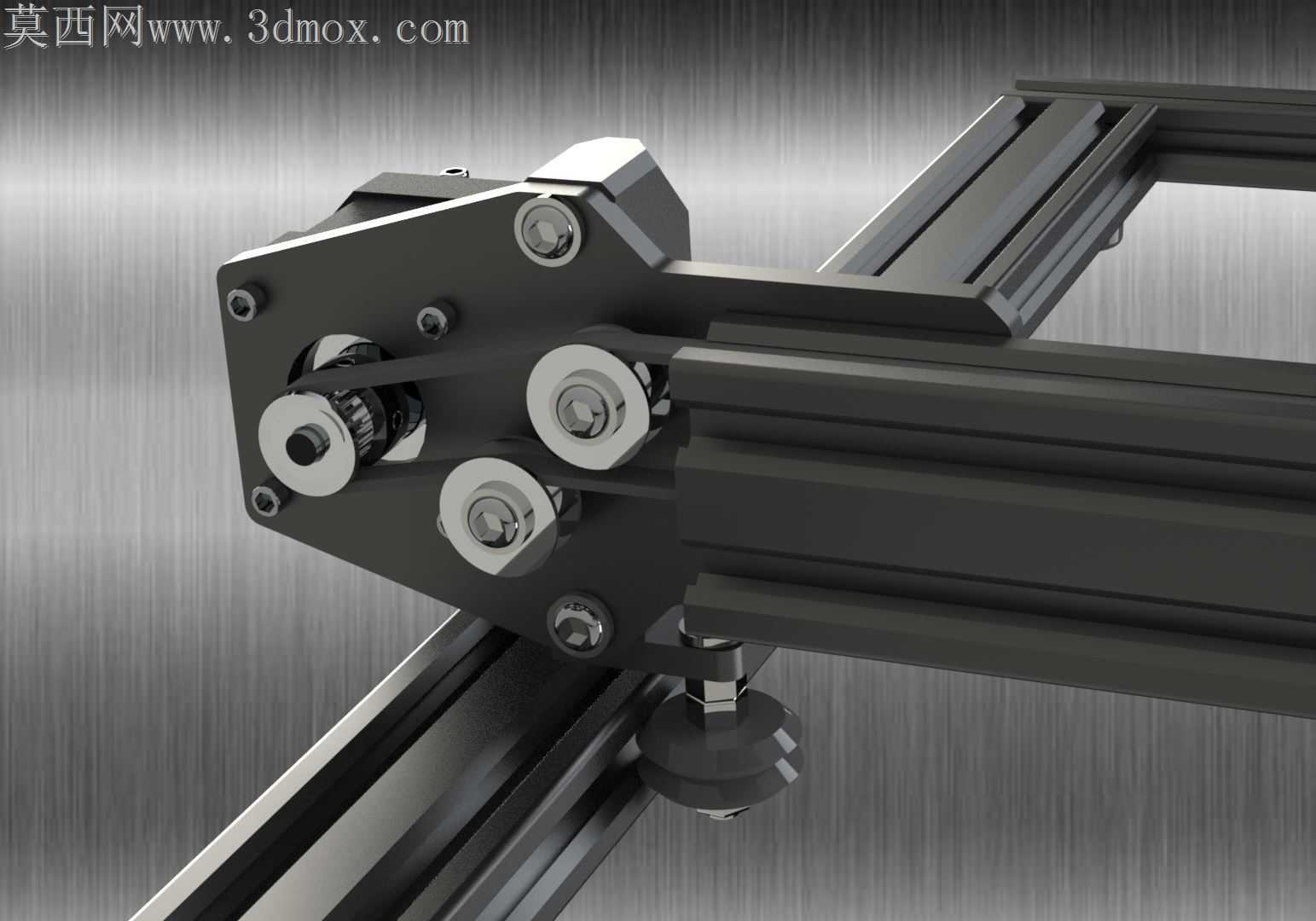

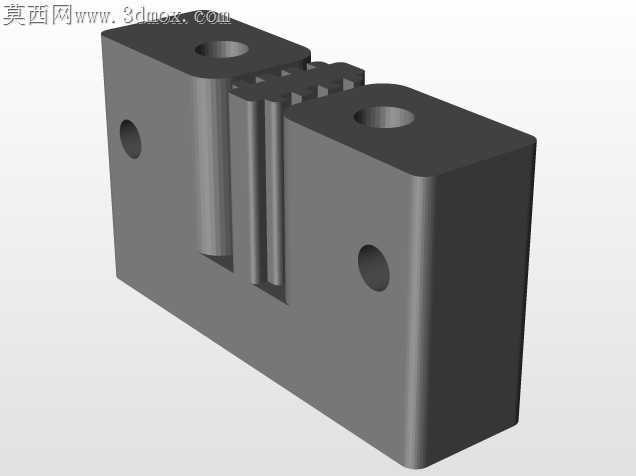

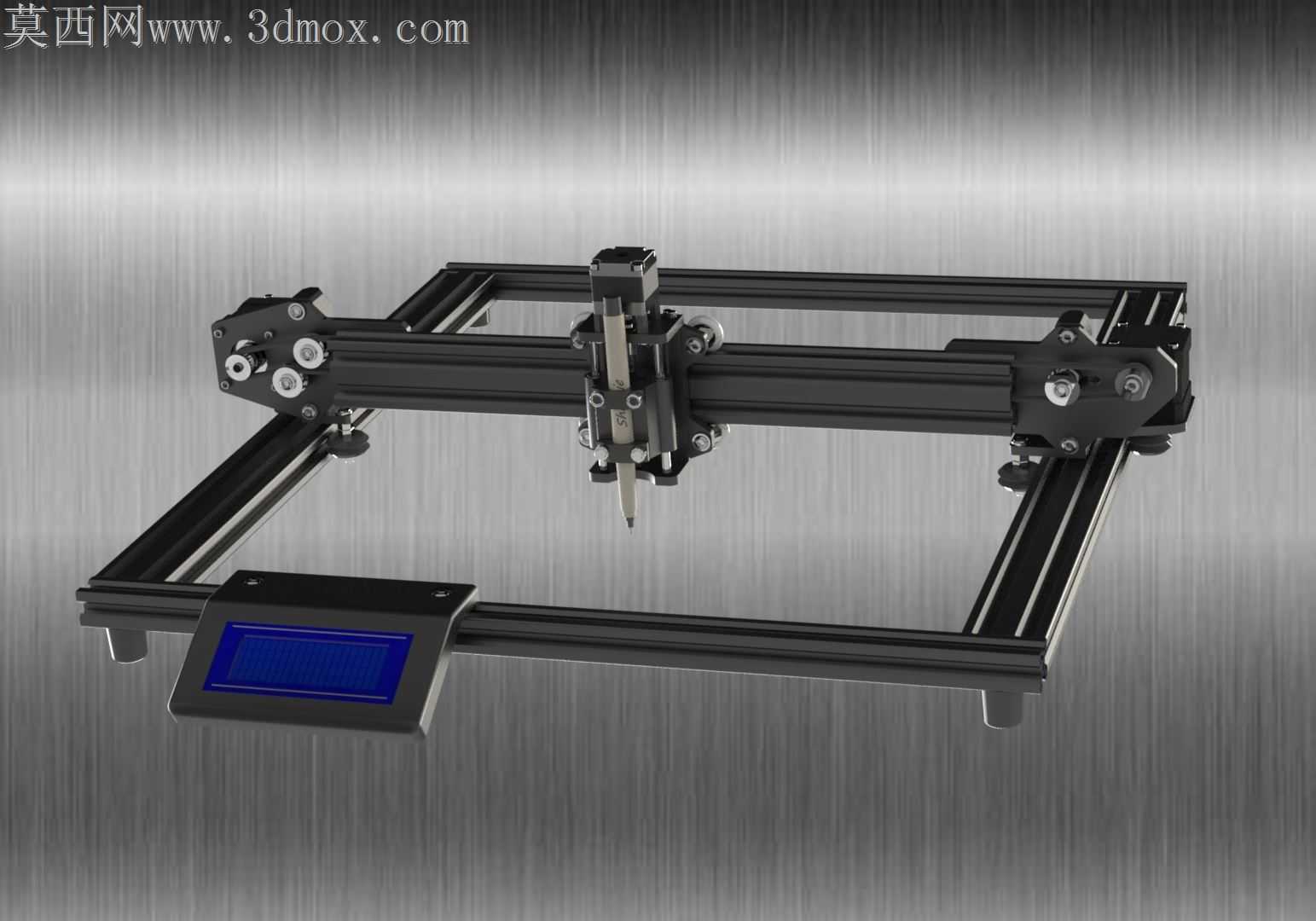

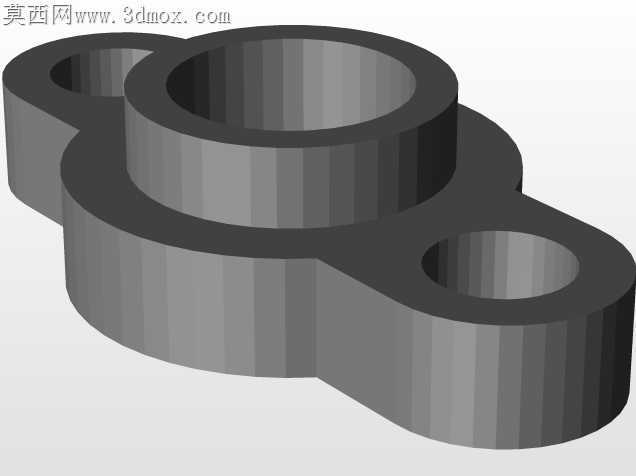

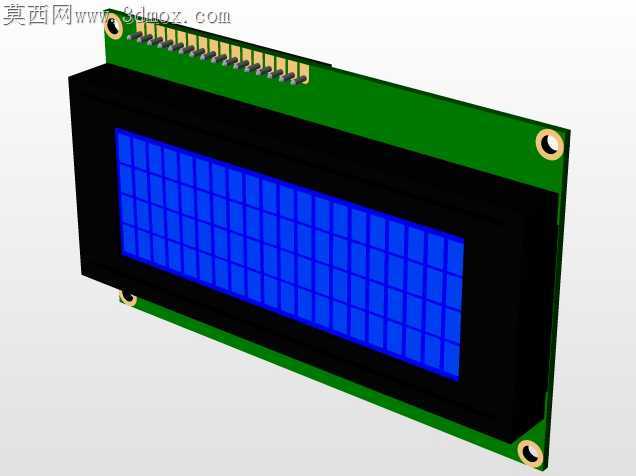

桌面级小型数控绘图雕刻设备的落地难点，始终绕不开框架刚性与运动精度的平衡，不少开源方案为压缩成本选用单薄型材，X轴横梁跨距稍大就会出现高速运动下的震颤，直接导致绘图线条发虚、雕刻深浅不均。这套设计在框架选型上做了针对性取舍，主运动导轨采用标准2020铝型材拼接，没有盲目追求更高规格的重型型材，而是在X轴滑座与横梁的连接位置增加了双侧偏心轮预紧结构，既保留了铝型材易组装、成本可控的优势，又能通过调节偏心轮消除导轨配合间隙，让笔座在整个工作幅面内移动时的阻尼保持均匀，不会出现边角位置卡顿、中间段虚位过大的问题。笔座升降模块没有采用复杂的丝杆传动结构，而是用小型舵机直连笔夹，传动链路短到几乎没有冗余间隙，抬笔落笔的响应速度比丝杆结构快近一倍，日常绘制连续线条时不会出现起笔拖墨的问题，针对不同粗细的绘图笔、不同硬度的雕刻针头，笔夹位置还预留了15毫米的上下调节余量，不用额外更换夹具就能适配常用耗材。前端的显示屏模块直接嵌装在框架前侧的型材槽内，没有额外设计独立的安装支架，省去了单独加工支架的工序，接线顺着型材的内槽走线，完全不会干涉运动部件的行程，避免了很多桌面设备常见的线束剐蹭工件、拉扯接线端子的隐患。框架底部的四个支撑脚特意选用了带防滑胶垫的可调脚杯，放在不太平整的桌面上也能快速调平，不会因为工作台面倾斜导致绘图时笔压不均，甚至出现某一侧笔尖悬空的问题。传动同步带的张紧结构做了隐藏式设计，张紧螺栓藏在型材端部的堵头位置，不用拆开外罩就能从外侧调节皮带松紧度，日常维护不需要拆解整机框架，长期使用后皮带出现松弛也能快速校准，不会因为张紧力不足出现丢步、绘图尺寸偏差的问题。所有运动部件的连接位置都没有采用焊接或者永久铆接的结构，全部用标准螺栓与型材螺母固定，普通用户拿到散件只需要一套内六角扳手就能完成组装，不需要专用的工装夹具，后期如果需要拓展更大的工作幅面，只需要更换更长的型材与同步带就能完成改造，不用重新加工定制结构件。
