基于Arduino控制的仿真巴士门实训装置

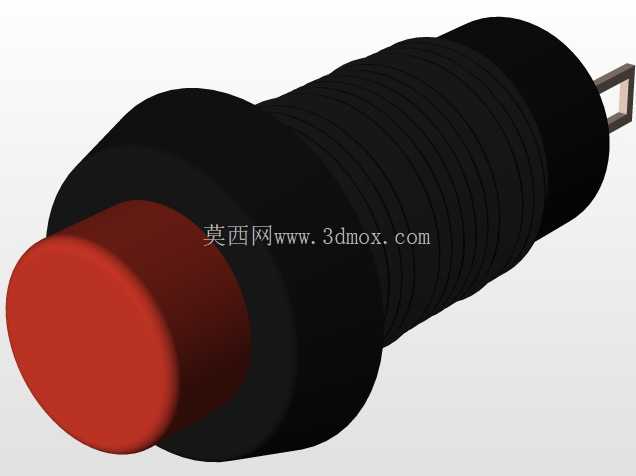

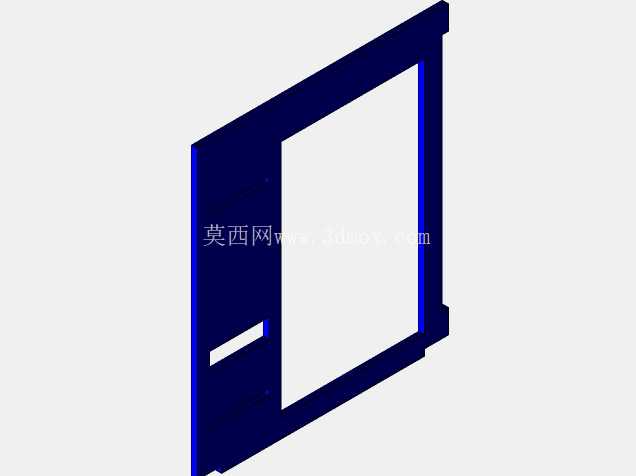

　　这套门控实训装置的核心应用场景覆盖中职、高职机电一体化专业的创客实训、开源硬件教学演示，也可作为小型智能门控方案的原理验证载体，区别于工业级巴士门的重载设计，这套装置聚焦原理展示与功能验证，整体安装边界控制在200mm×180mm×220mm的桌面级尺寸范围内，不需要额外的安装固定台面，直接放置在实训桌即可完成接线与调试，适配常规教学实验室的桌面空间规划。从功能特性来看，装置完整复现了真实巴士塞拉门的动作逻辑：门体在启闭过程中先完成横向外移再沿纵向滑动开启，关闭时则先纵向滑移到位再横向压紧密封，整套动作通过舵机驱动的连杆机构实现，没有采用复杂的导轨滑块模组，降低了加工与装配难度，同时搭载的Arduino控制板可直接外接红外感应、按键触发或者蓝牙模块，拓展不同的触发控制逻辑，满足不同教学场景的演示需求。

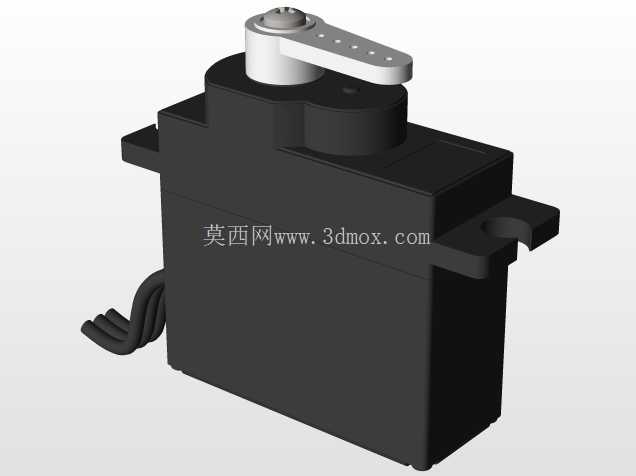

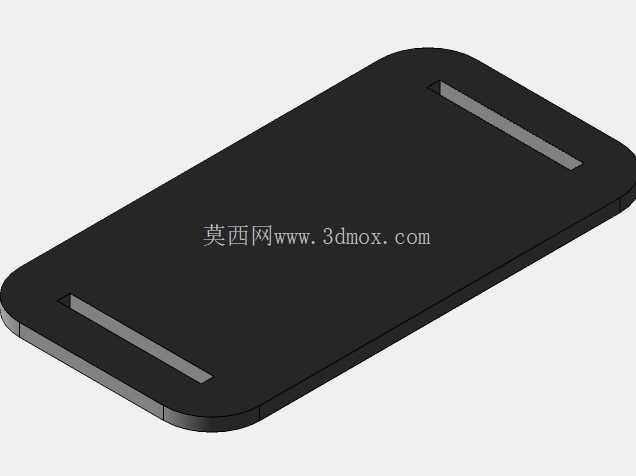

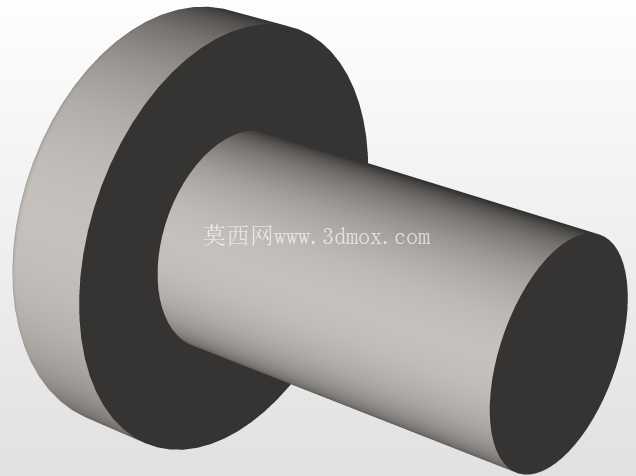

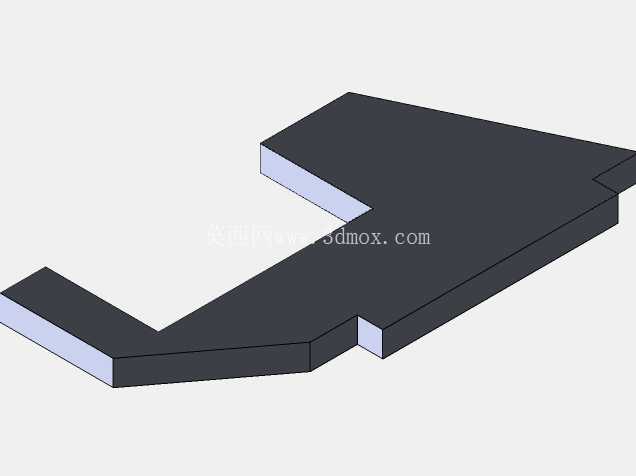

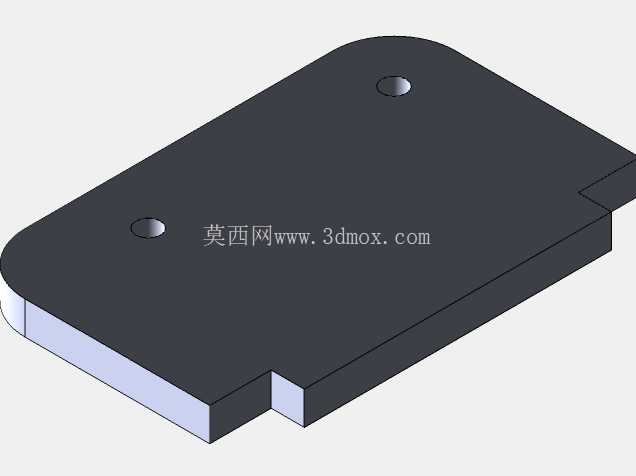

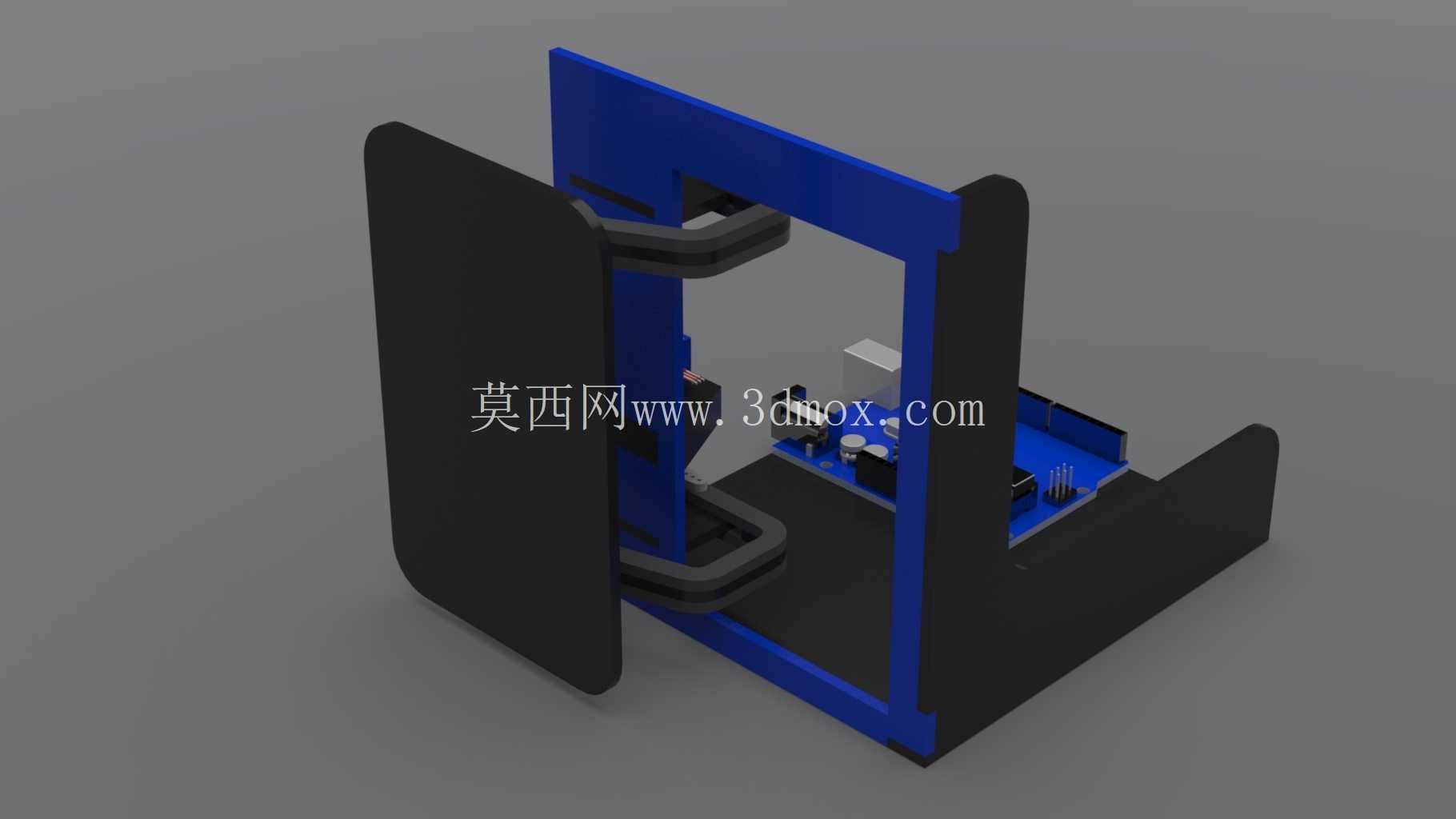

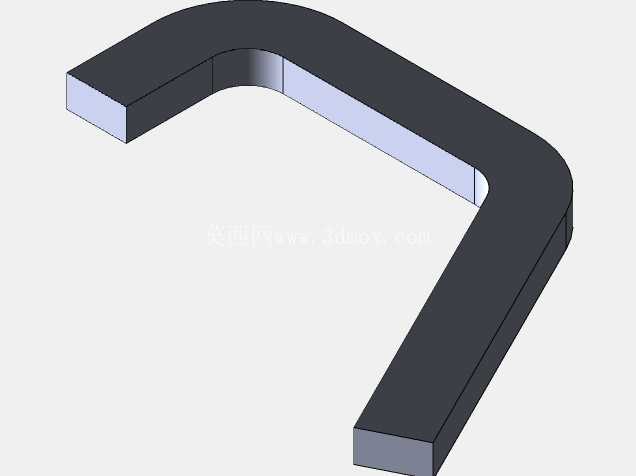

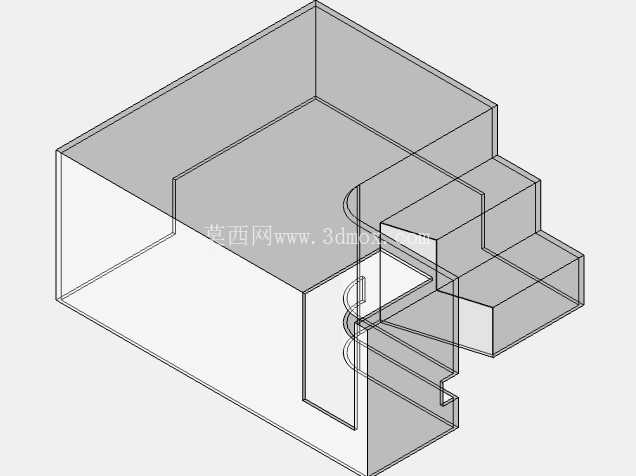

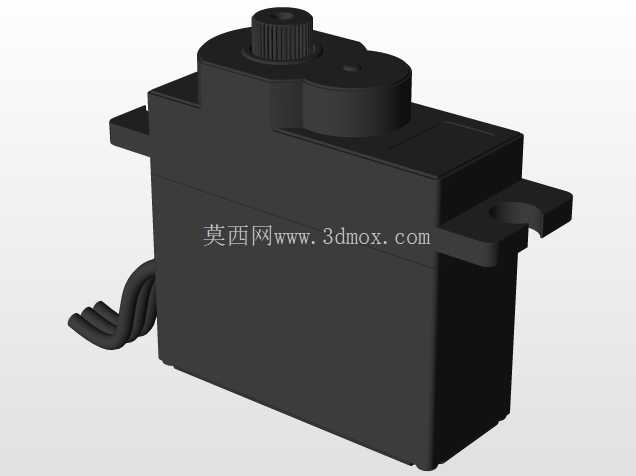

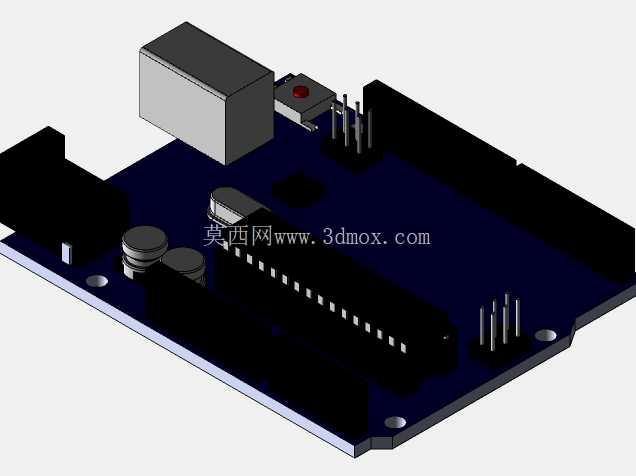

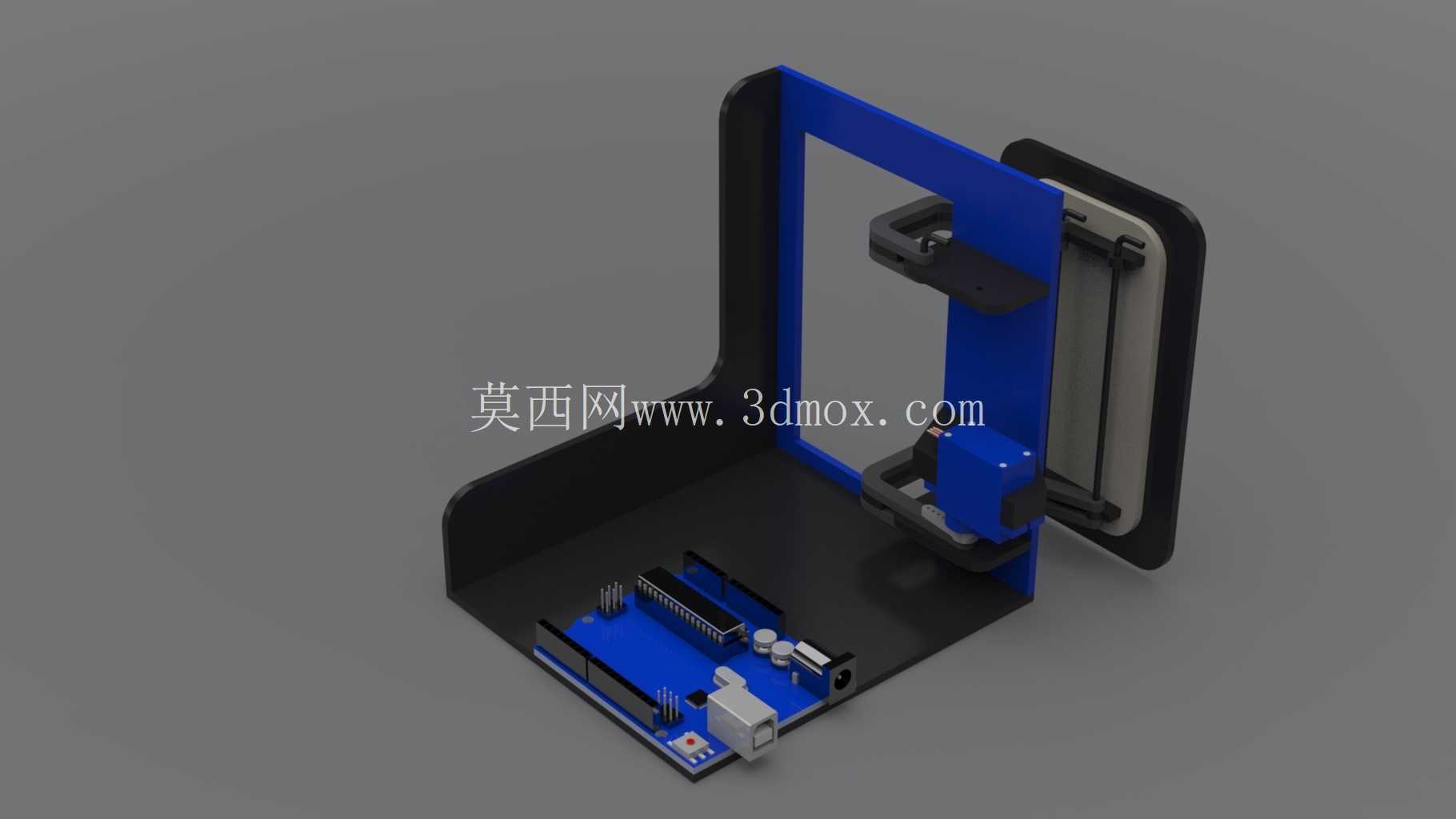

　　设计思路上优先考虑了教学场景的易装配、易调试需求，整体框架采用L型一体式折弯支撑结构，底部预留了Arduino控制板的安装位，控制板与舵机之间的走线全部隐藏在框架的中空槽内，避免实训过程中线缆剐蹭运动部件造成干涉；门体部分采用轻量化的板材拼接结构，模拟真实车门的外形轮廓，与框架之间的连接采用两组对称的摇臂连杆，通过舵机带动主动摇臂转动，即可带动从动摇臂同步动作，实现门体的塞拉动作，连杆的铰接位置预留了调节间隙，可通过微调铰接点的位置修正门体的启闭行程，避免出现卡滞或者密封不到位的情况。从结构细节来看，底部安装位的尺寸完全适配标准Arduino Uno板的安装孔位，控制板的USB接口、电源接口全部朝向装置外侧，不需要拆解结构即可完成程序烧录与电源接线；舵机采用内嵌式安装在蓝色支撑立板的内侧，输出轴直接连接主动摇臂，传动路径没有额外的齿轮减速环节，减少了传动间隙带来的动作误差，舵机的走线通过立板上预留的穿线孔引入底部走线槽，整体外观没有外露的杂乱线缆。

　　在实际教学使用中，这套装置可完成的实训内容包括机械连杆机构的运动仿真、舵机角度控制程序编写、传感器触发逻辑调试等多个模块，学习者可以先完成机械部分的装配，调整连杆位置保证门体动作顺畅，再进行控制程序的编写调试，从机械结构到电控逻辑完整覆盖小型智能门控装置的开发全流程；装置的运动部件没有尖锐边角，所有铰接位置都做了圆角处理，避免实训操作过程中出现划伤风险，整体重量控制在1.2kg以内，方便在不同实训工位之间挪动转移。

　　不同于工业门控设备的高成本、大体积特性，这套桌面级装置在有限的尺寸内还原了塞拉门的核心运动逻辑，控制部分采用开源硬件平台，学习者可以根据需求自行拓展功能，比如增加门体到位检测传感器、声光提示模块，甚至接入物联网模块实现远程控制，具备很强的拓展性；结构上的模块化设计也方便拆解更换部件，比如更换不同长度的连杆即可调整门体的开启行程，更换不同扭矩的舵机即可适配不同重量的门体，满足不同的功能验证需求。在安装调试过程中，只需要保证底部支撑面水平，即可让门体动作保持顺畅，不需要额外的水平校准步骤，铰接位置采用标准的M3螺丝连接，常规的内六角扳手即可完成装配与调整，不需要特殊的专用工具，非常适合教学场景下的批量装配与反复拆装实训。
