双发平直翼固定翼无人机结构设计

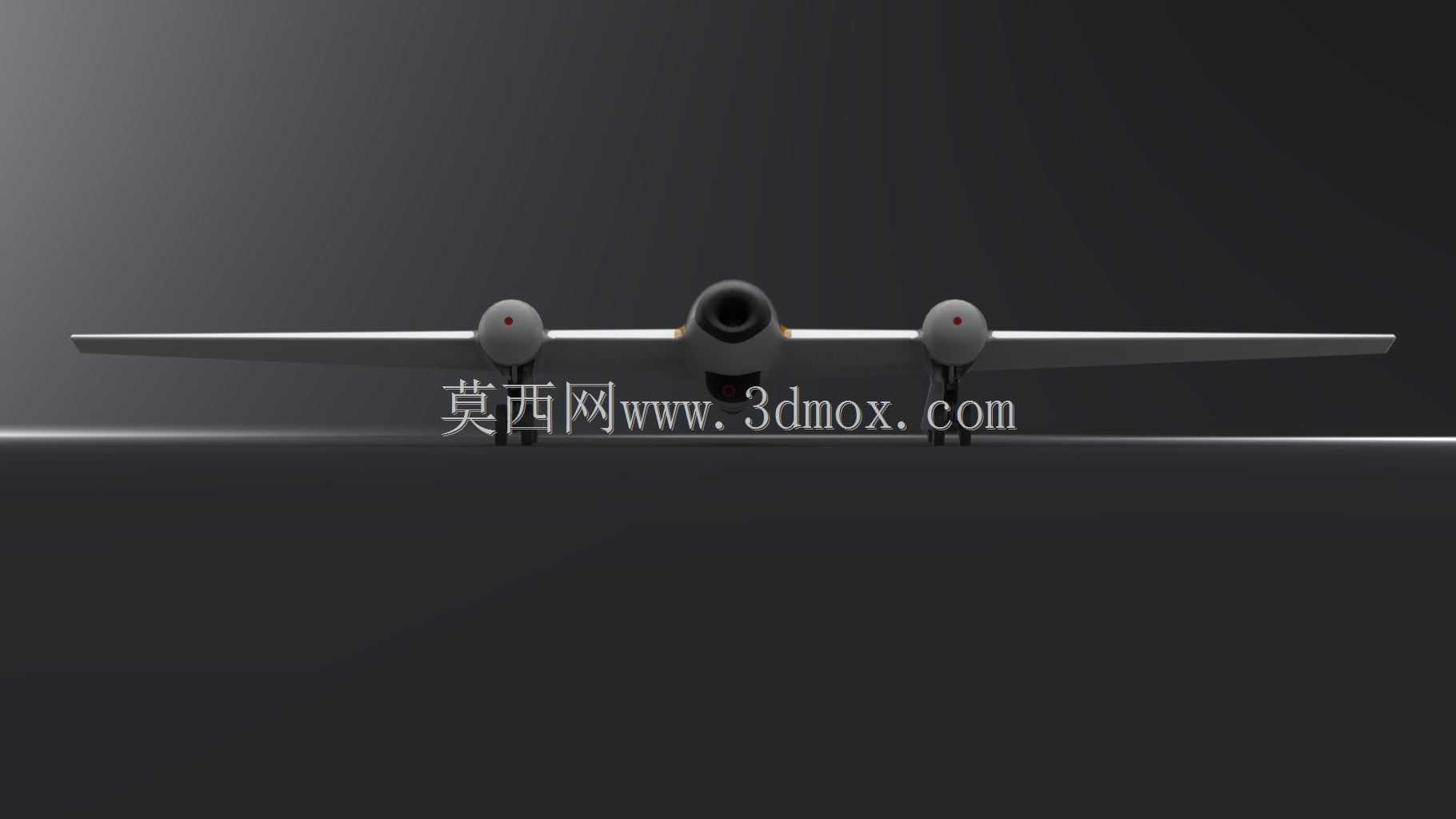

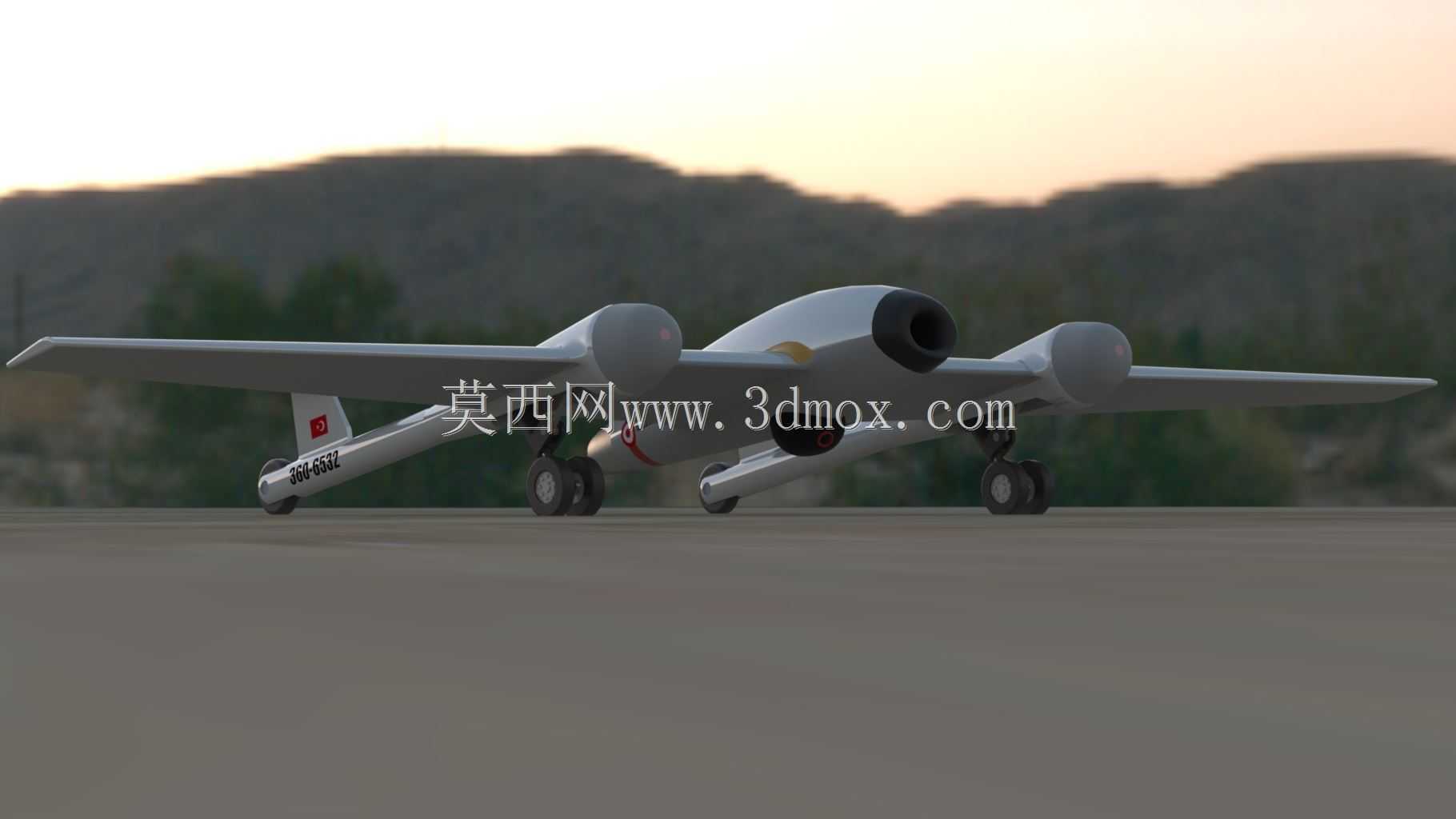

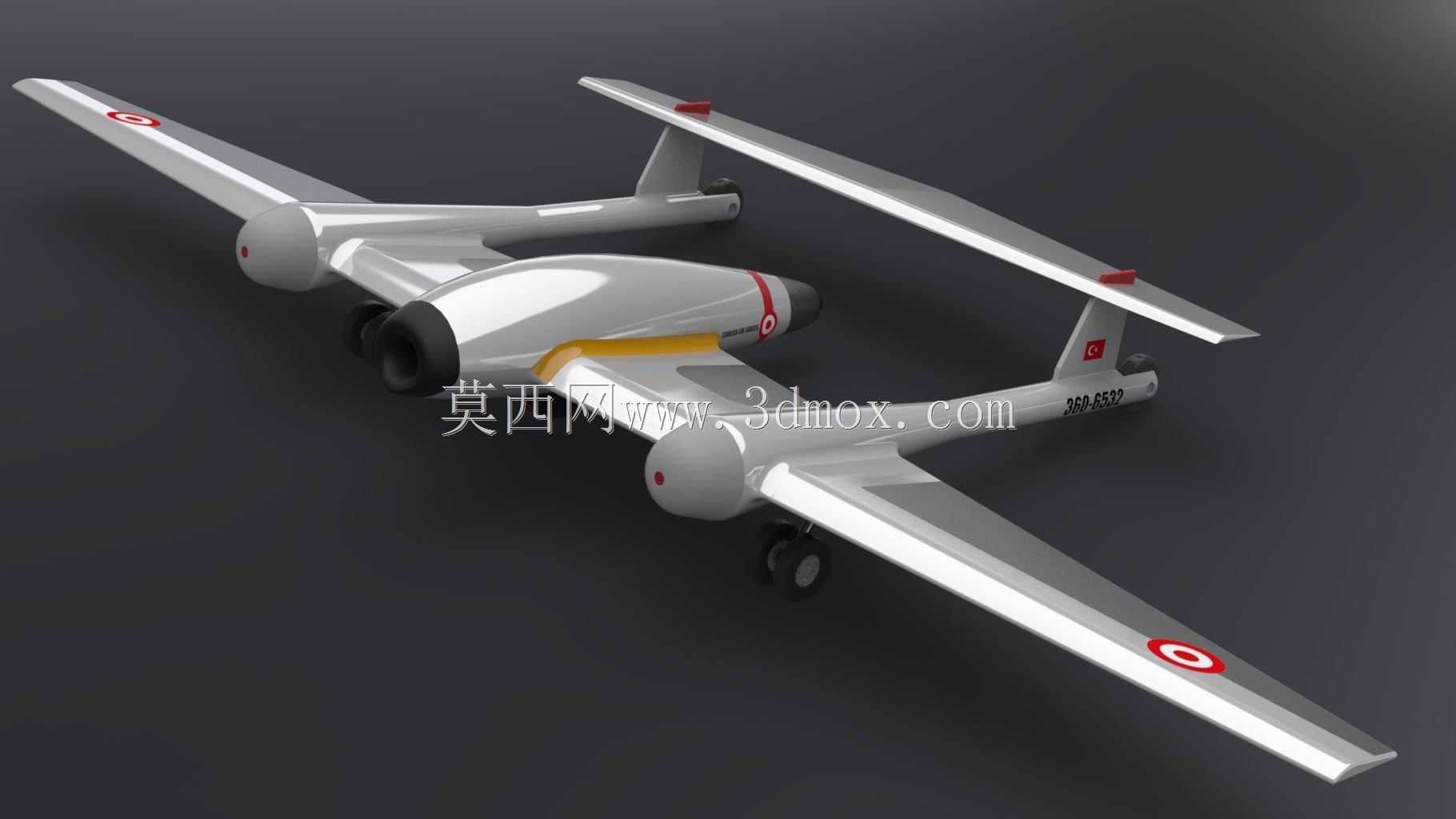

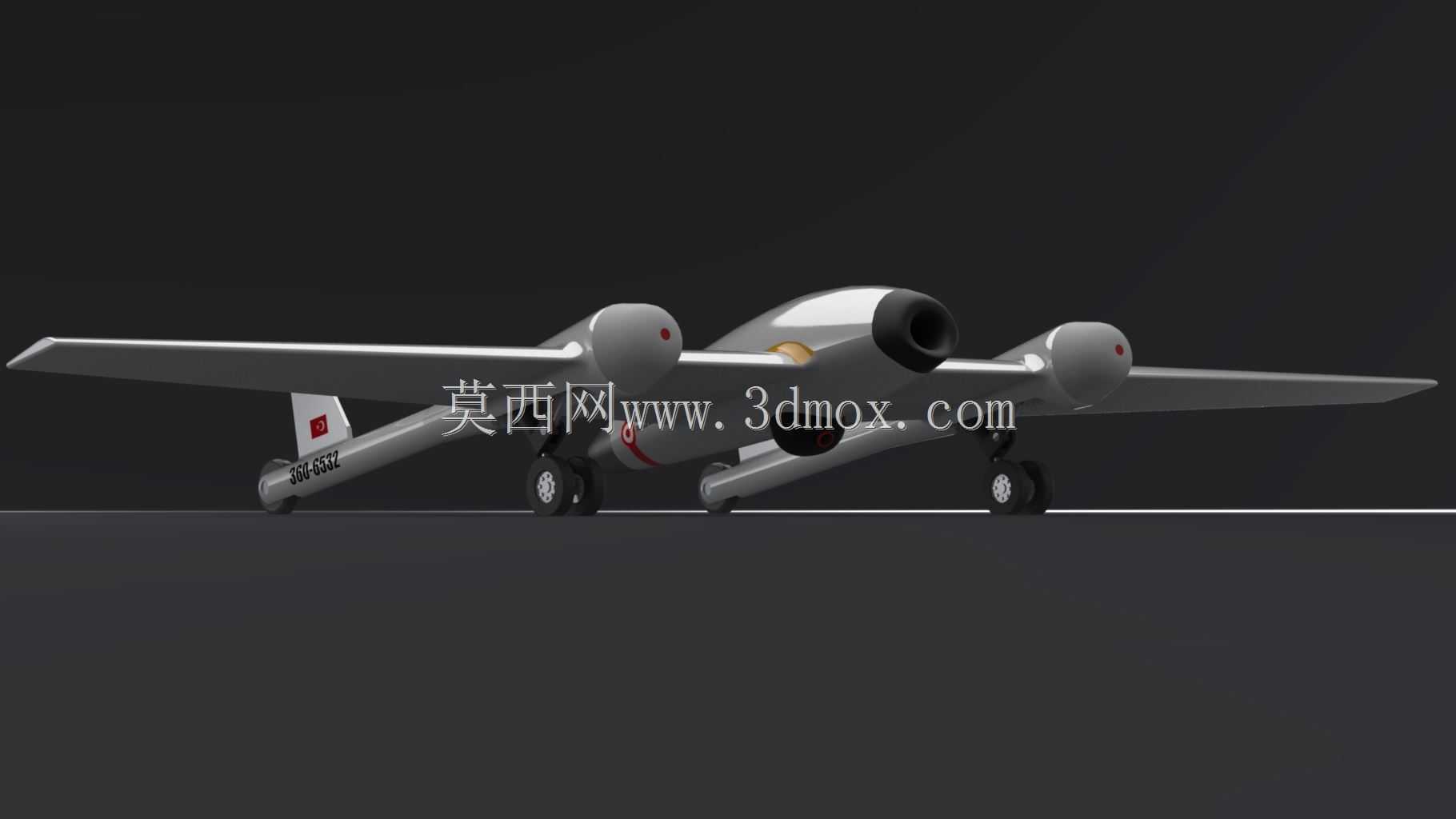

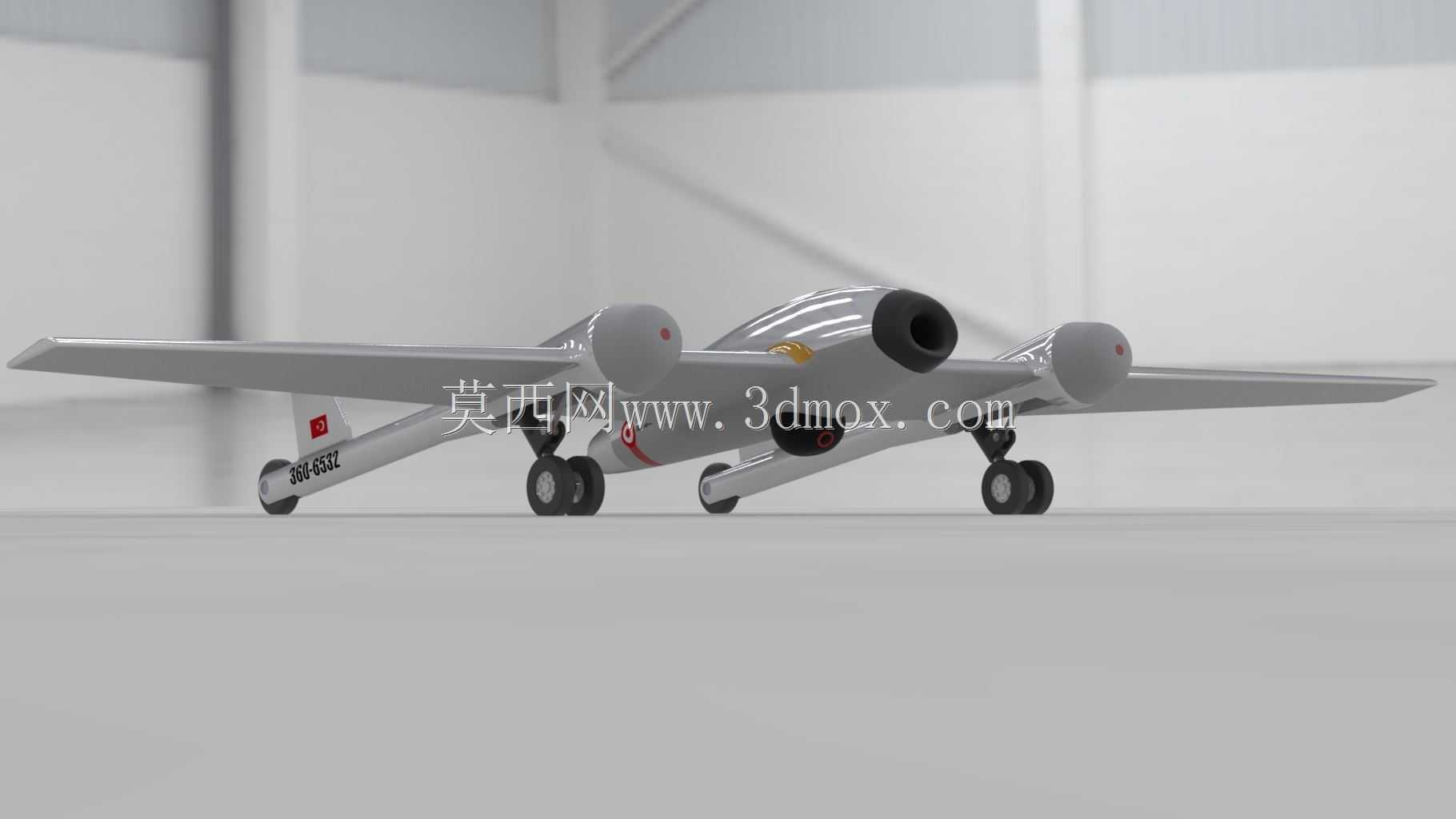

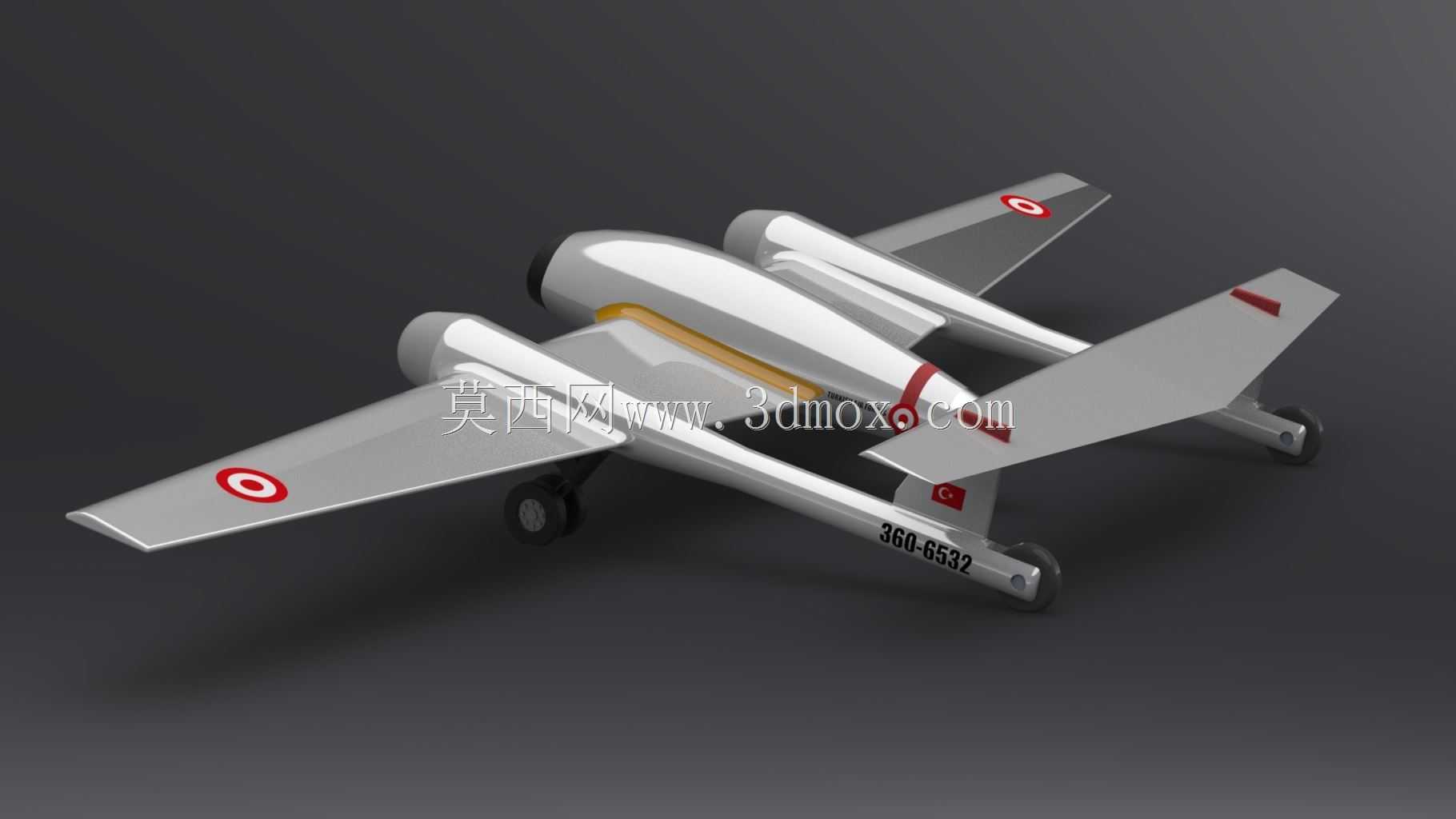

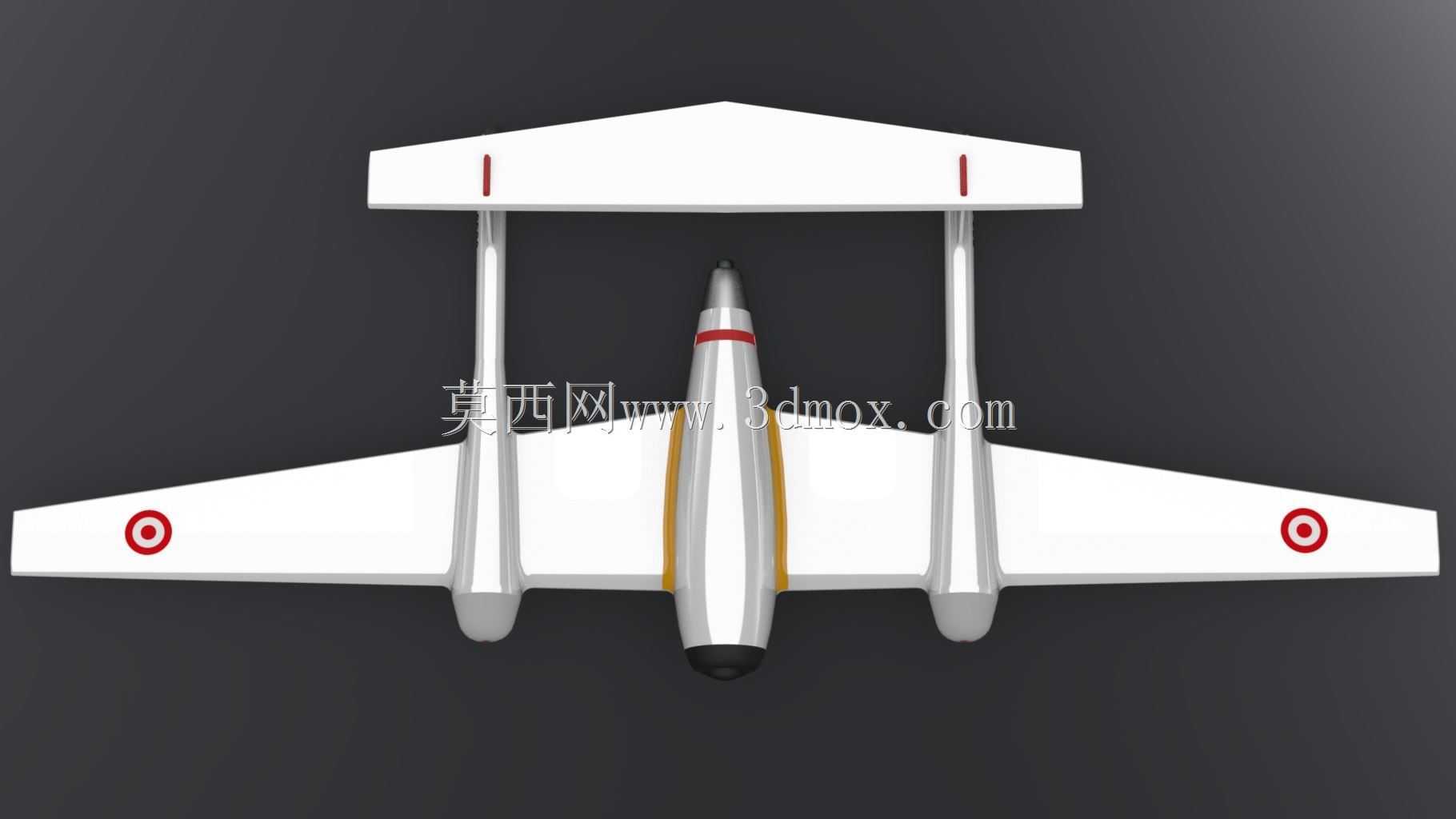

这款双发平直翼固定翼无人机的结构设计，首先围绕低空低速作业场景的实际需求展开，在民用测绘、边境巡检、农林植保作业、应急灾情探查这类场景中，这类布局的飞行器相比多旋翼无人机拥有更长的续航时长与更大的作业半径，能够覆盖单架次上百平方公里的作业范围，不需要频繁起降更换电池或者补充燃料。从结构布局来看，采用双发动机吊舱后置搭配双尾撑的结构形式，将动力单元布置在机翼后缘的延伸段位置，一方面可以让机翼前方的机头区域预留出充足的载荷安装空间，方便搭载光学吊舱、测绘相机、多光谱传感器这类任务设备，避免发动机振动、尾流对任务载荷的成像精度造成干扰；另一方面双尾撑结构将水平尾翼与垂直尾翼的支撑结构直接和发动机吊舱后端整合，不需要在机身尾部设置长距离的承力结构，能够有效降低整机的结构重量，同时提升尾翼的结构刚度，在低空紊流环境下飞行时，尾翼的操控面形变更小，飞行姿态的控制精度更稳定。

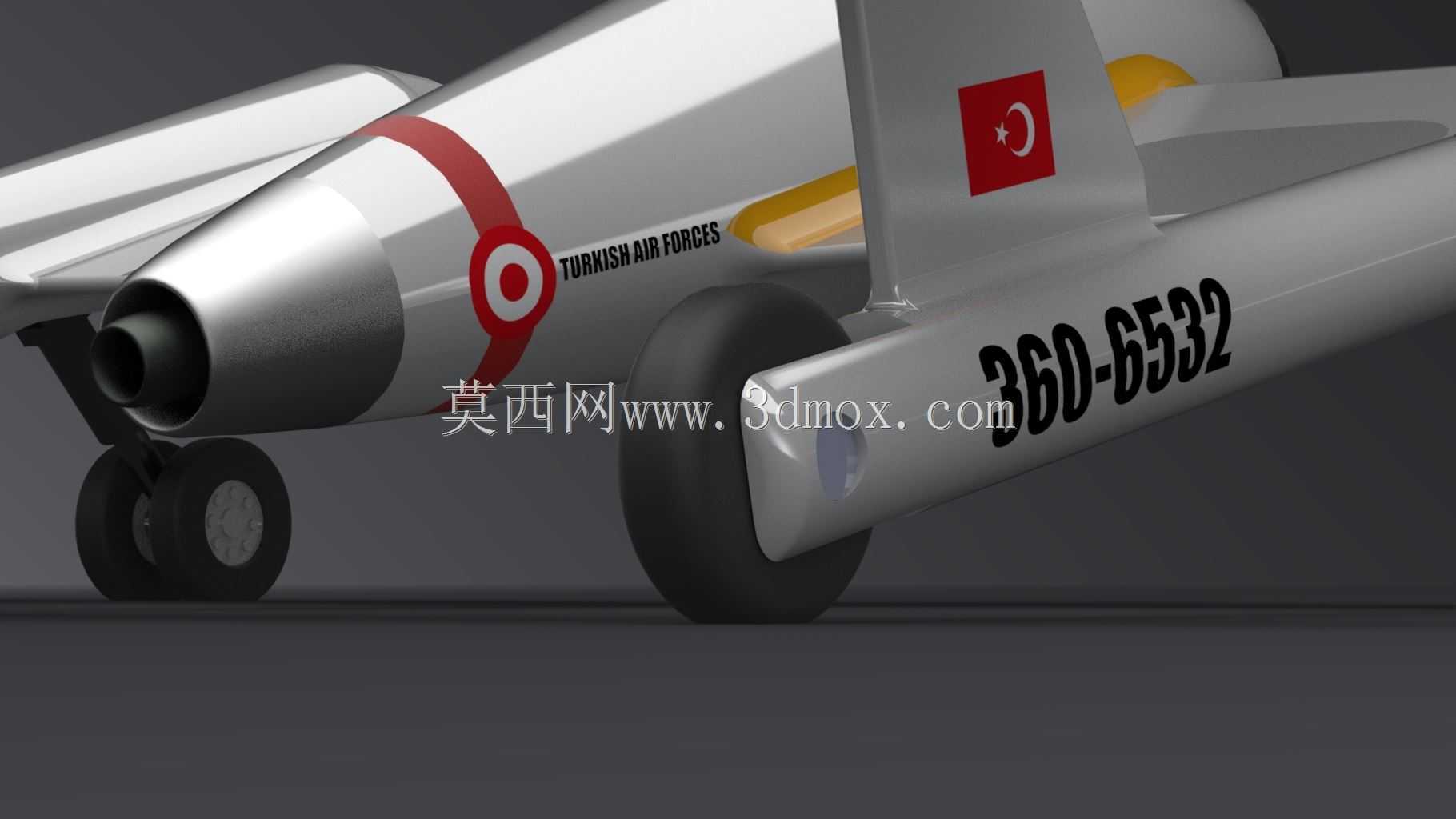

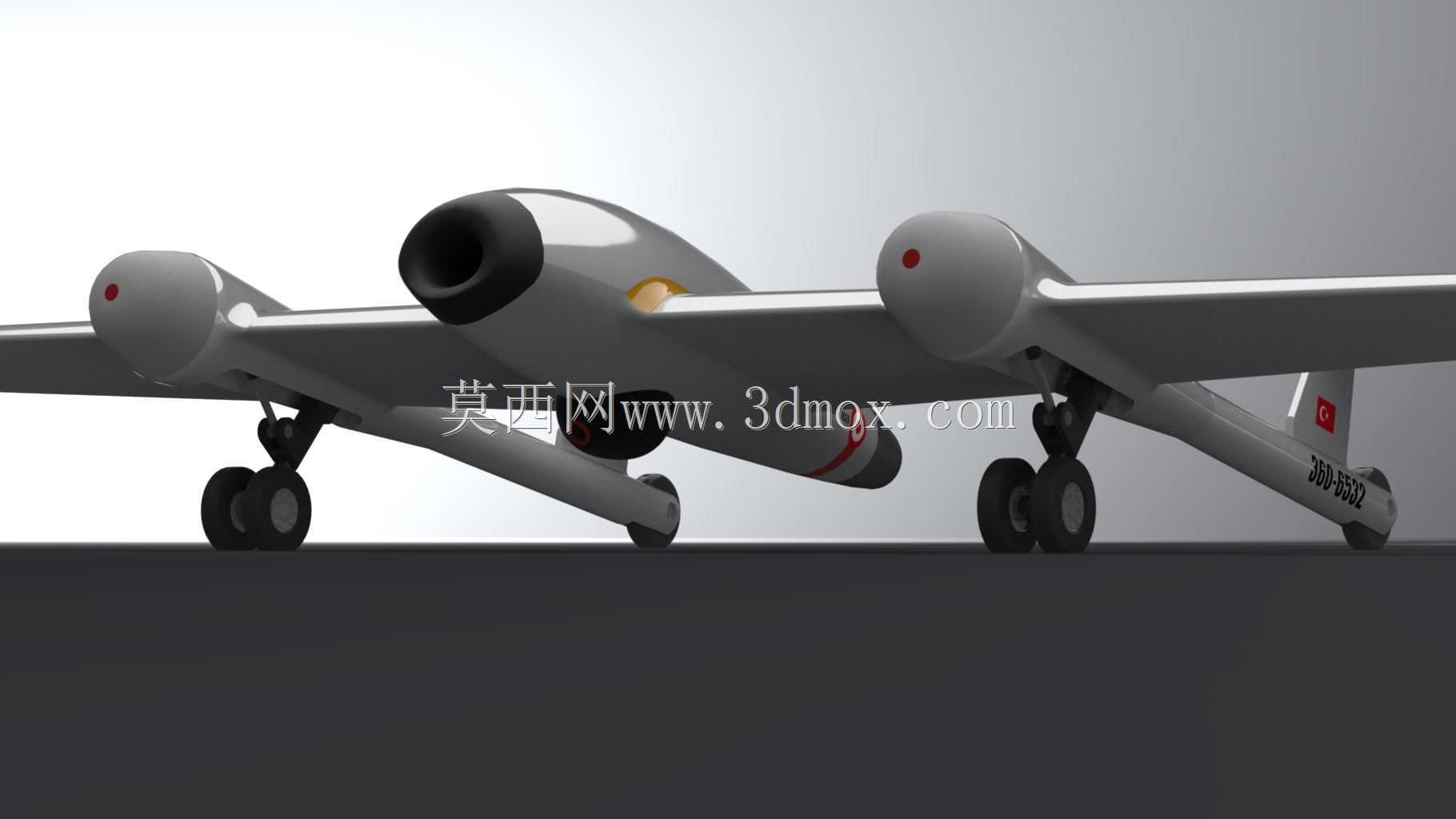

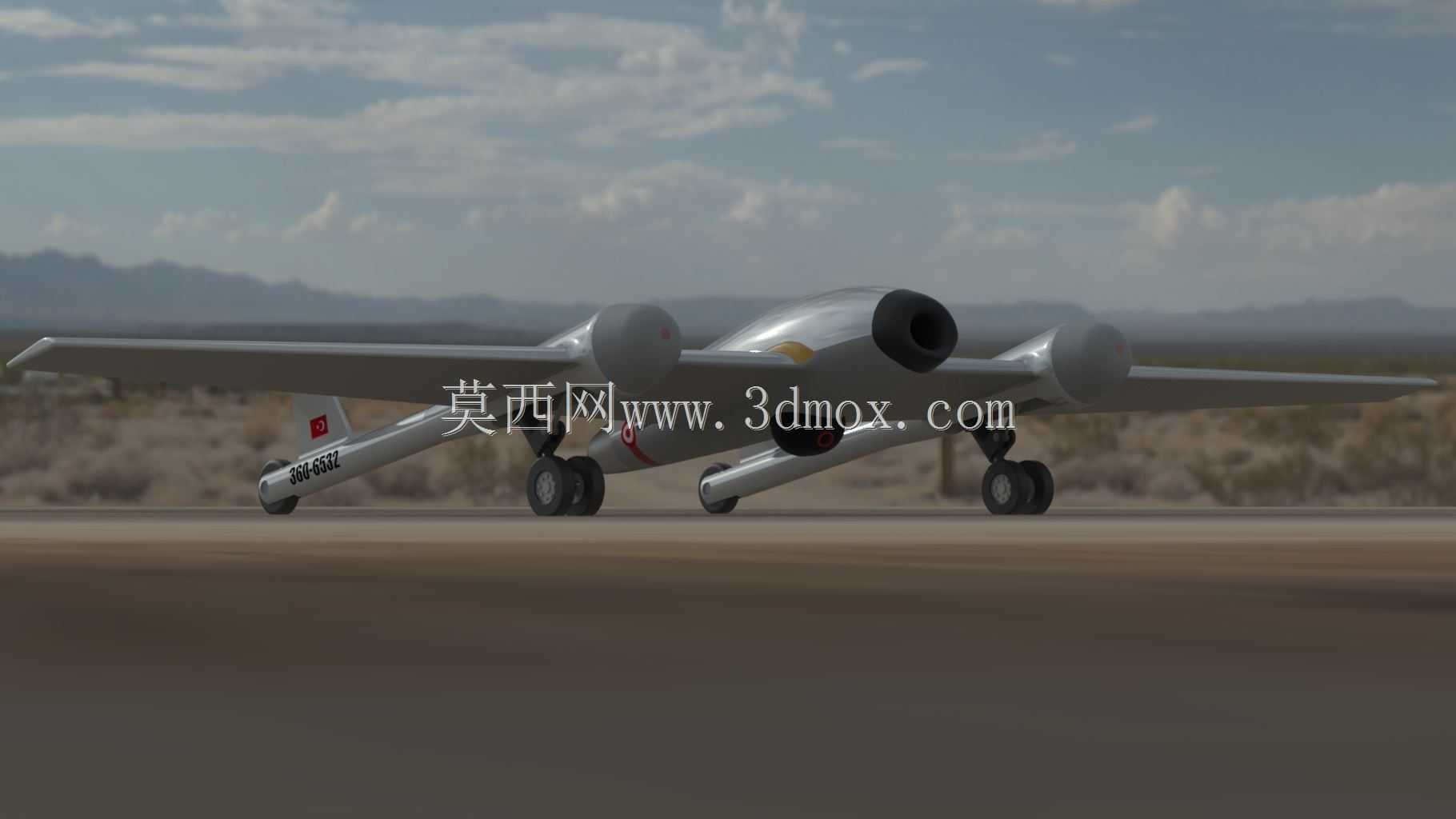

机翼采用平直翼构型，翼型选择低速高升力翼型，起降阶段的失速速度更低，不需要过长的跑道就能完成起降，甚至在平整的硬质土路、临时整理的平地都能满足起降要求，适配野外作业的无固定机场的使用场景。机翼上的翼刀与红白标识圈除了目视识别作用外，翼刀结构能够阻断机翼表面的展向气流流动，延缓大迎角飞行状态下的翼尖失速，提升低速飞行时的操控安全性。起落架采用后三点式固定起落架结构，没有设置复杂的收放机构，一方面降低结构复杂度，减少野外作业时的故障点，另一方面固定起落架的结构强度更高，能够适应野外不平整跑道的起降冲击，起落架的轮距与轴距经过匹配，侧风起降时的侧向稳定性更好，不容易出现侧翻风险。

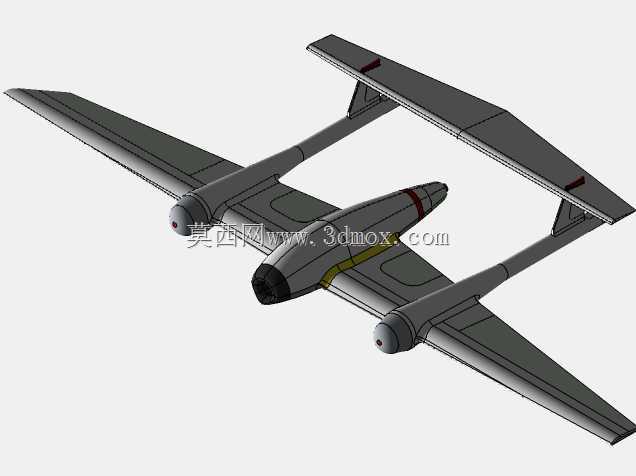

机身主体采用流线型纺锤构型，截面为近似圆形的承力结构，内部从前到后依次布置任务载荷舱、飞控设备舱、能源舱，各个舱段之间设置隔框承力，设备安装预留标准的安装孔位，能够根据不同的作业任务快速更换搭载的设备，不需要对机身主体结构进行大幅修改。尾翼部分采用常规布局，垂直尾翼布置在两个尾撑的末端，水平尾翼连接在两个垂尾顶端，这种结构让平尾处于发动机尾流的覆盖区域内，低速飞行时舵面的操控效率更高，在低速大油门状态下依然能够获得足够的舵效，提升低速作业时的姿态控制能力。设计过程中对整机的重心位置进行了反复配平，将重心设定在机翼平均气动弦长的30%位置，既保证飞行时的纵向静稳定性，又不会因为静稳定度过高导致舵面操控灵敏度不足，兼顾飞行稳定性与操控响应速度。整机的安装边界充分考虑了运输需求，机翼与尾撑、机身之间采用快拆连接结构，拆解后能够装入常规的民用运输车辆，不需要大型特种设备就能完成转场运输，适配跨区域作业的转场需求。结构件的选材上，承力部位优先选用高强度轻质材料，非承力的整流罩部分采用轻量化复合材料，在保证结构强度满足飞行过载要求的前提下，尽可能降低整机空重，提升有效载荷的携带能力与续航表现。
