带凸点球面按摩接触件结构设计

这类带均匀凸点的球面按摩接触件，目前在民用保健器具、康复理疗设备、小型按摩周边配件领域应用十分广泛，既可以作为手持按摩仪的端部接触头，也可以作为足底按摩垫、腰背靠垫的嵌入式触点单元，部分健身放松用的筋膜枪配套替换头、瑜伽按摩滚球的衍生结构也会采用同类球面凸点构型。从实际使用场景来看，这类结构的核心作用是通过球面均匀分布的凸起，在接触人体软组织时形成离散的点式压力，避免整面硬接触带来的压迫感，同时在相对滚动或按压过程中，凸点可以对表层肌肉形成适度的刺激，兼顾接触的贴合度与按压的层次感，不会因为球面过于光滑导致按压力度分散，也不会因为凸点过于尖锐造成体表不适感。

从结构设计的逻辑来看，首先要确定基础球体的基准直径，这个尺寸需要匹配对应的安装场景：如果是手持便携按摩球，基准球径通常控制在60-80mm区间，适配成年人手掌抓握的弧度，不需要额外安装结构，直接作为独立使用的部件；如果是作为设备配套的接触头，基准球径会根据设备输出端的安装接口调整，通常在20-40mm区间，球体根部需要预留安装定位柱，和设备的输出轴做过盈配合或者卡扣连接，安装边界需要保证凸点最外沿到安装基准面的距离不小于凸点高度的1.2倍，避免按压过程中设备壳体和人体接触产生干涉。

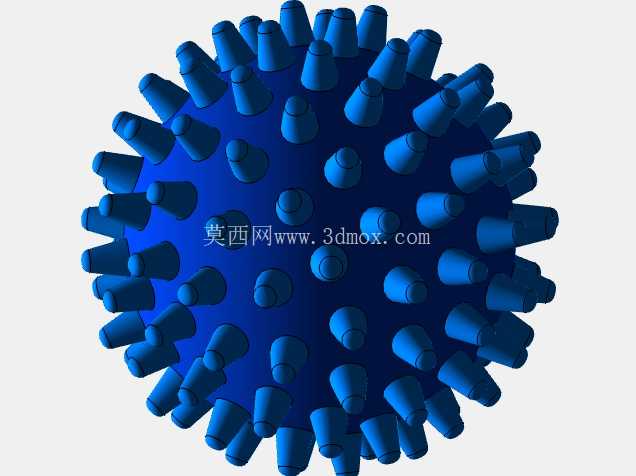

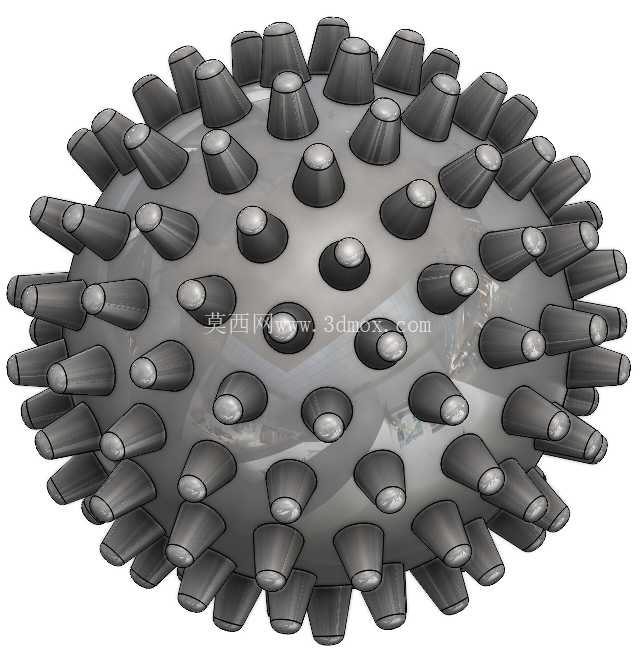

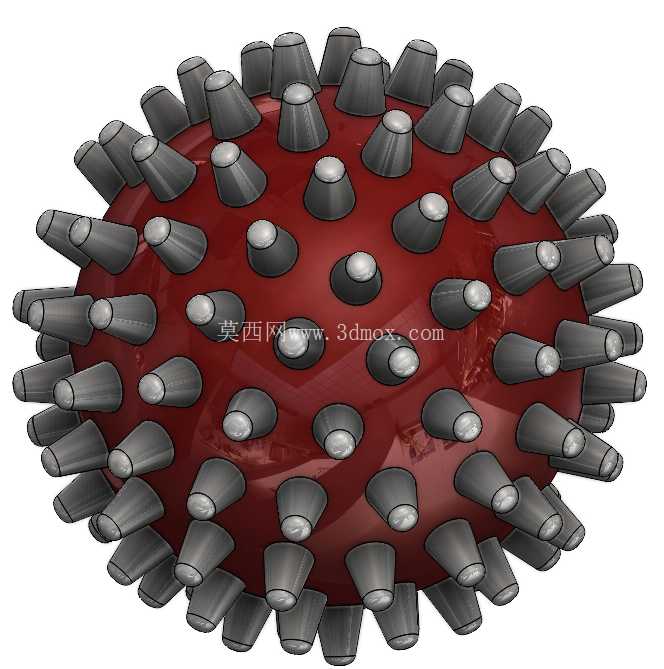

凸点的排布是整个结构设计的核心，不能随意在球面上堆砌凸起：首先要保证所有凸点的外沿都处于同一个虚拟球面之上，也就是说每个凸点的顶点到球心的距离完全一致，这样在滚动按摩的时候，各个凸点的接触压力是均匀的，不会出现局部凸点过高导致应力集中、过低无法接触的问题。凸点的形状优先选用圆台加球面顶部的构型，根部和主球体做大圆角过渡，避免应力集中导致凸点在反复按压过程中出现断裂，凸点的高度通常控制在主球半径的1/8到1/6之间，过高会导致凸点刚性不足，按压时容易弯折，过低则无法形成有效的点式按压效果。排布逻辑上采用球面等距网格分布，相邻凸点的中心弧长保持一致，避免出现局部凸点过密或者过疏的区域，保证球面任意角度接触时都有至少3-4个凸点同时受力，压力分布更均匀。

材质选择上，如果是硬质接触款，主球体和凸点采用一体化注塑成型，选用ABS或者PC材质，表面做哑光处理，避免和皮肤接触时打滑；如果是软质接触款，会在硬质球芯外部包覆TPE或者硅胶软层，凸点和软层一体成型，软层厚度控制在2-3mm，既保证整体的支撑刚性，又能让凸点接触皮肤时有适度的形变缓冲，适合力度要求较轻的面部、颈部按摩场景。设计过程中需要注意凸点根部的脱模角度，因为是球面分布的凸起，模具分型需要考虑多面抽芯或者旋转脱模的可行性，所有凸点的脱模方向要尽量和模具开模方向保持一致的斜度，避免出现倒扣导致脱模困难，根部的过渡圆角不能小于0.5mm，防止注塑时出现缺胶或者应力痕。

从实际使用的功能特性来看，这种球面凸点结构相比光滑球面，滚动时的阻力更大，不容易在皮肤表面打滑，按压时的刺激深度更可控，不需要施加太大的按压力就能达到足够的触感反馈；相比平面排布的凸点，球面结构可以自适应不同部位的身体曲线，不管是贴合手臂、腿部的柱状肢体，还是腰背、足底的弧形曲面，都能保证有足够的凸点接触到皮肤，不会出现局部悬空的情况。在做结构校验的时候，需要重点校核凸点根部的弯曲强度，模拟100N按压力下的应力分布，保证凸点根部的最大应力小于所选材质的屈服强度，反复按压10万次以上不会出现塑性变形或者断裂，同时主球体的壁厚如果是空心结构，需要保证壁厚均匀，避免注塑成型时出现缩痕，影响球面的圆度。安装结构的设计上，如果是嵌入式安装，球体根部的定位柱需要做防转结构，比如增加扁位或者滚花，防止使用过程中球体和安装座之间发生相对转动，导致连接松动；如果是独立使用的实心按摩球，不需要额外安装结构，只需要保证整个球面的圆度公差控制在0.2mm以内，滚动时不会出现明显的跳动，表面没有飞边、毛刺，避免刮伤皮肤。
