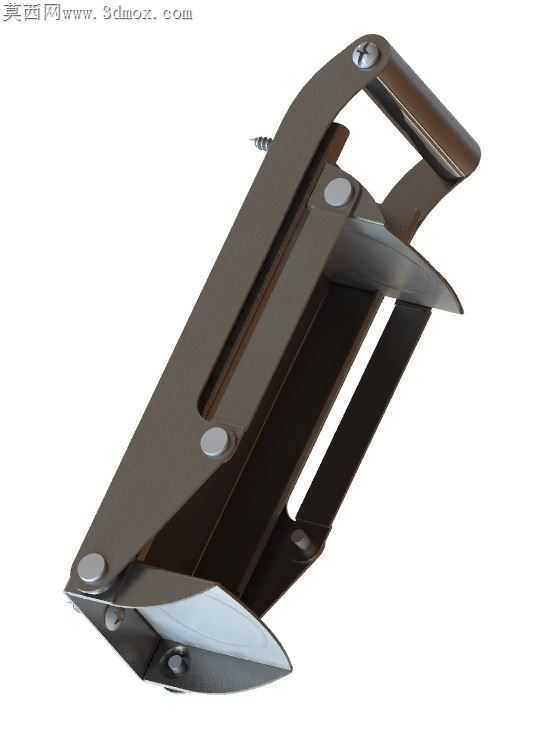

不锈钢手动罐头破碎装置结构设计

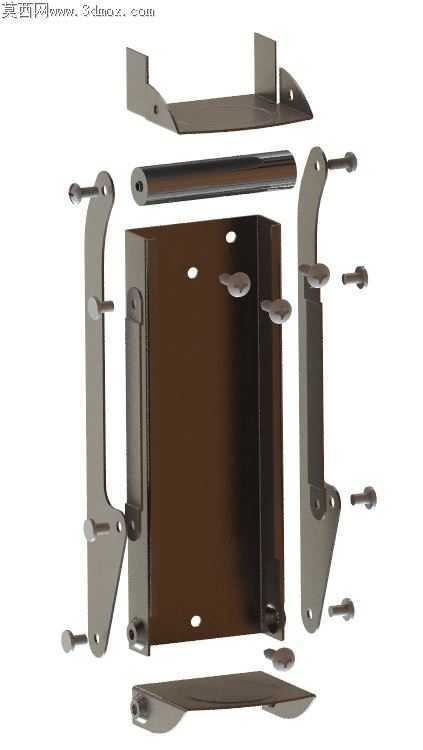

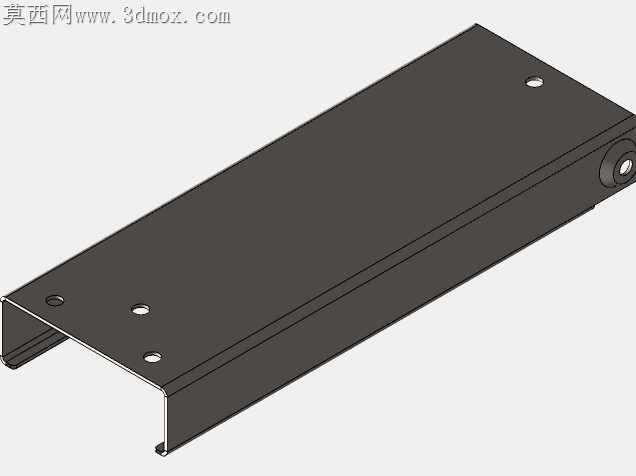

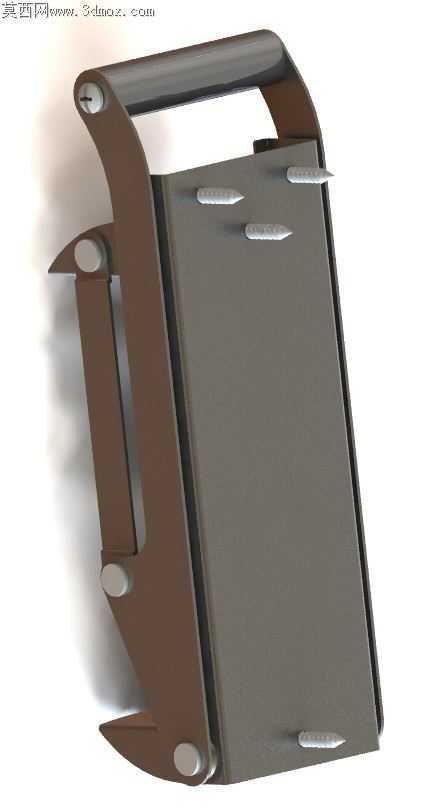

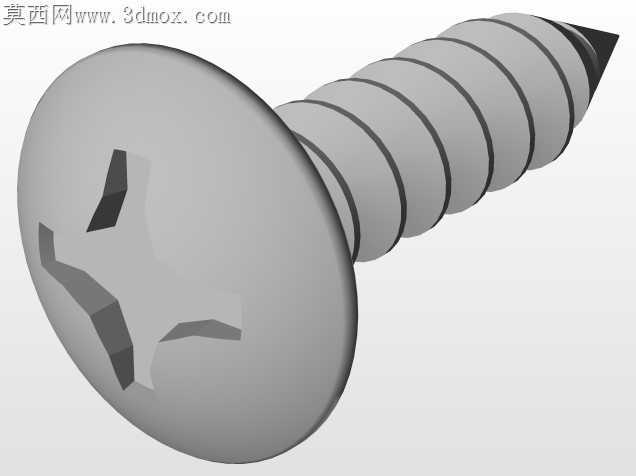

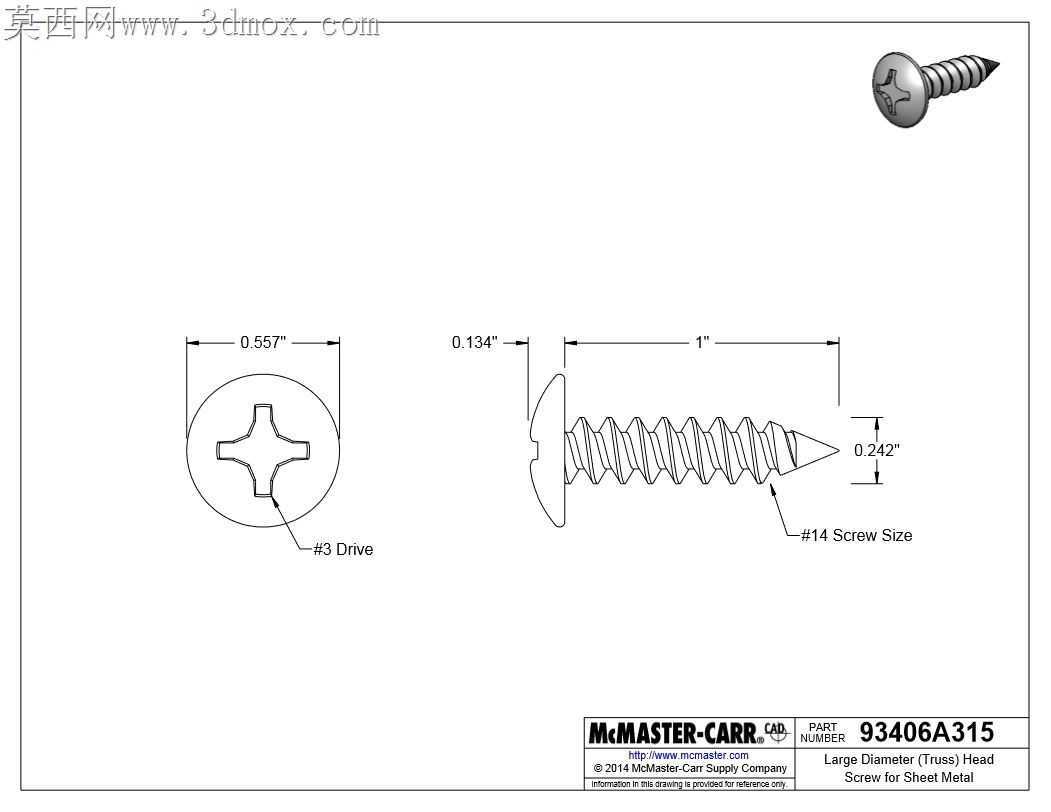

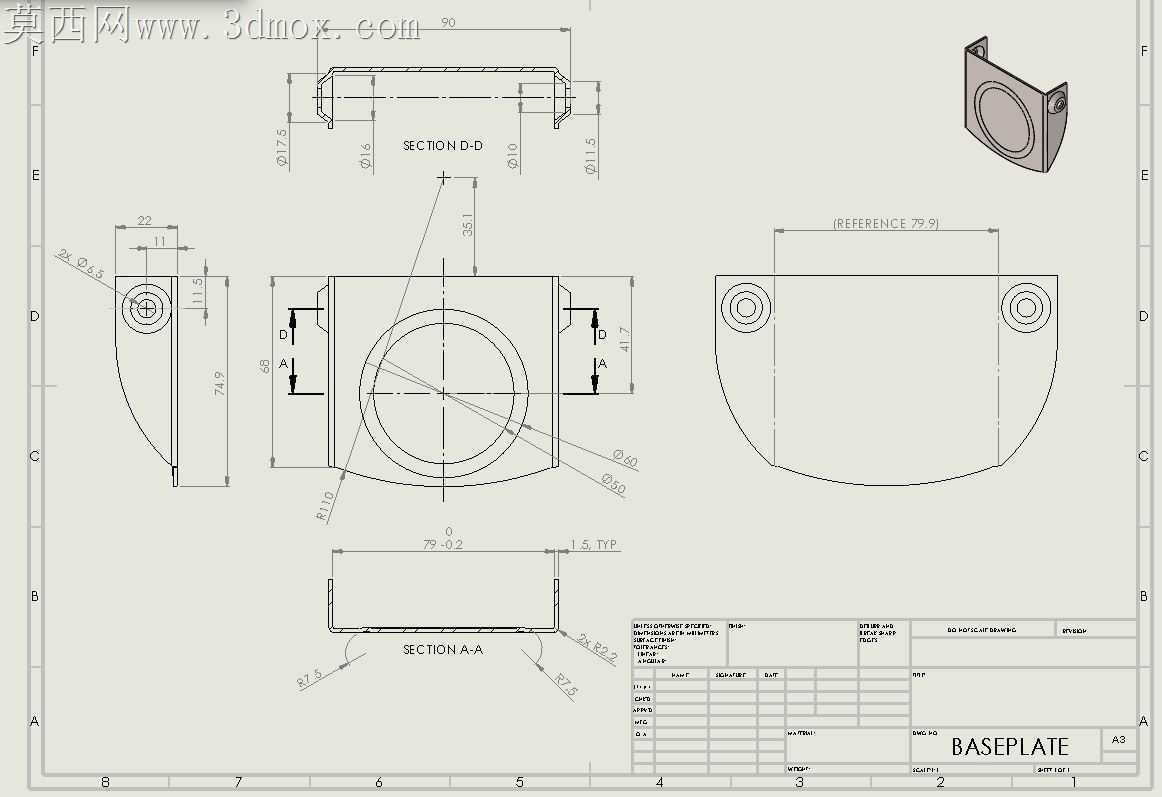

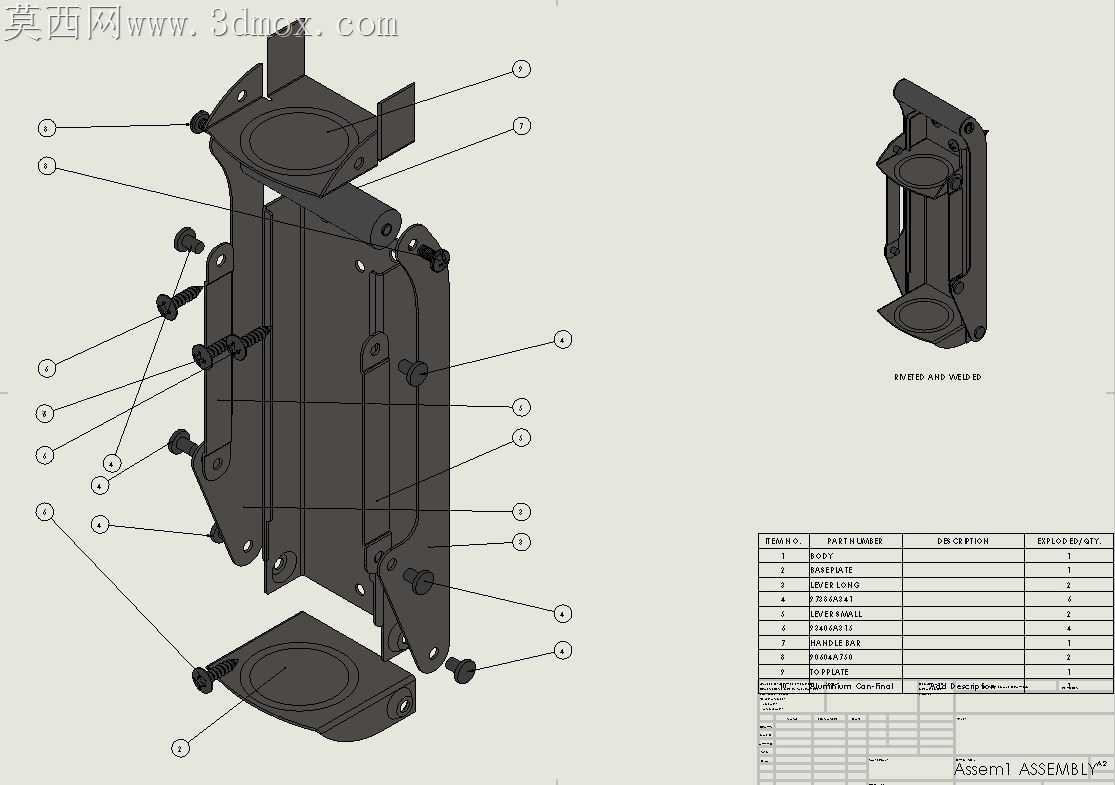

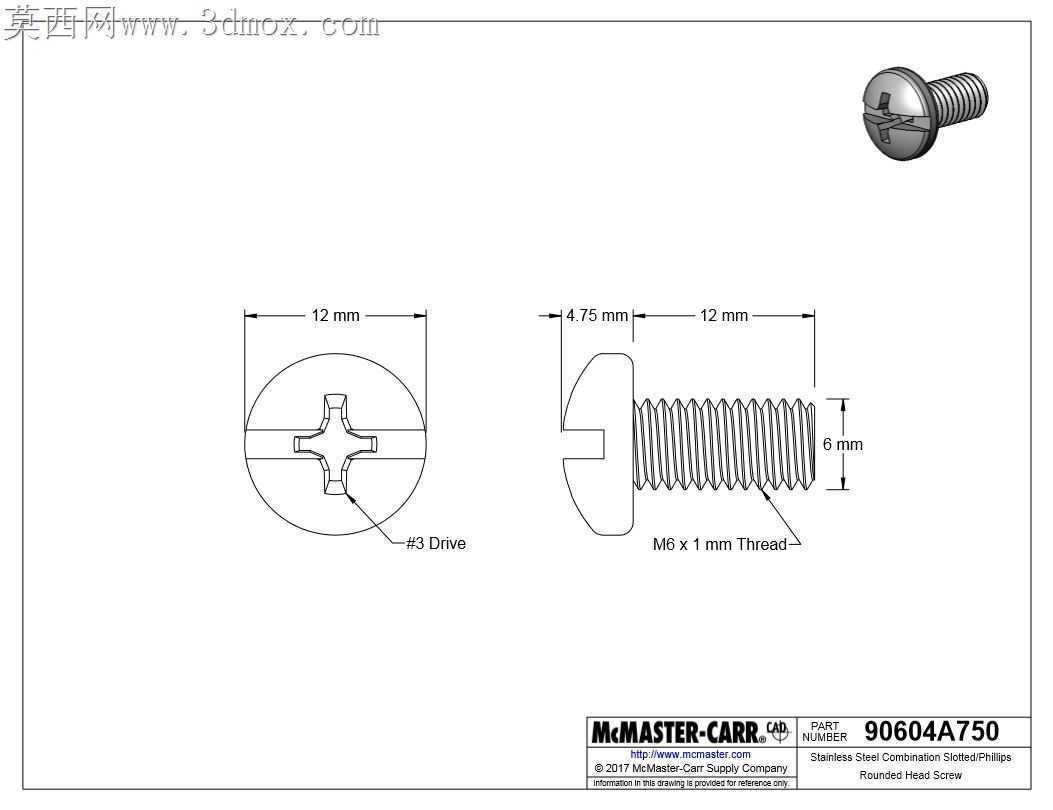

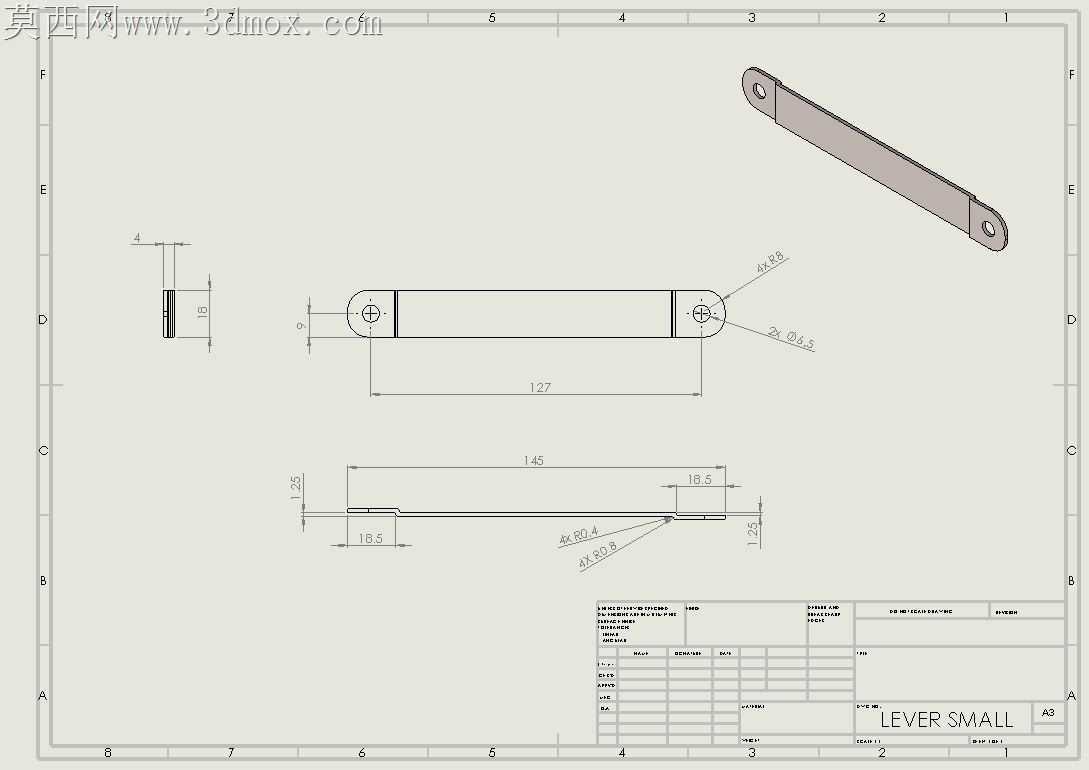

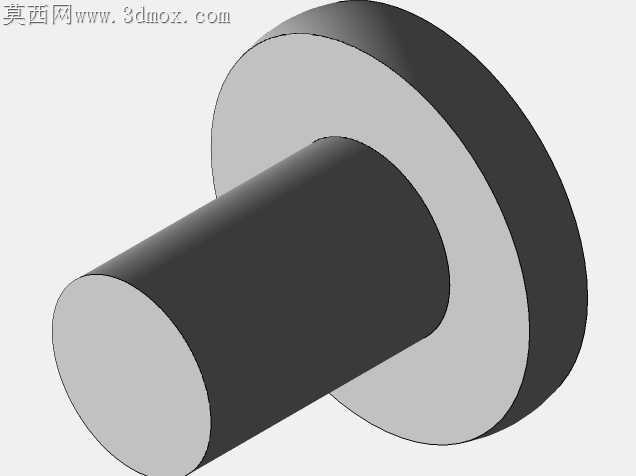

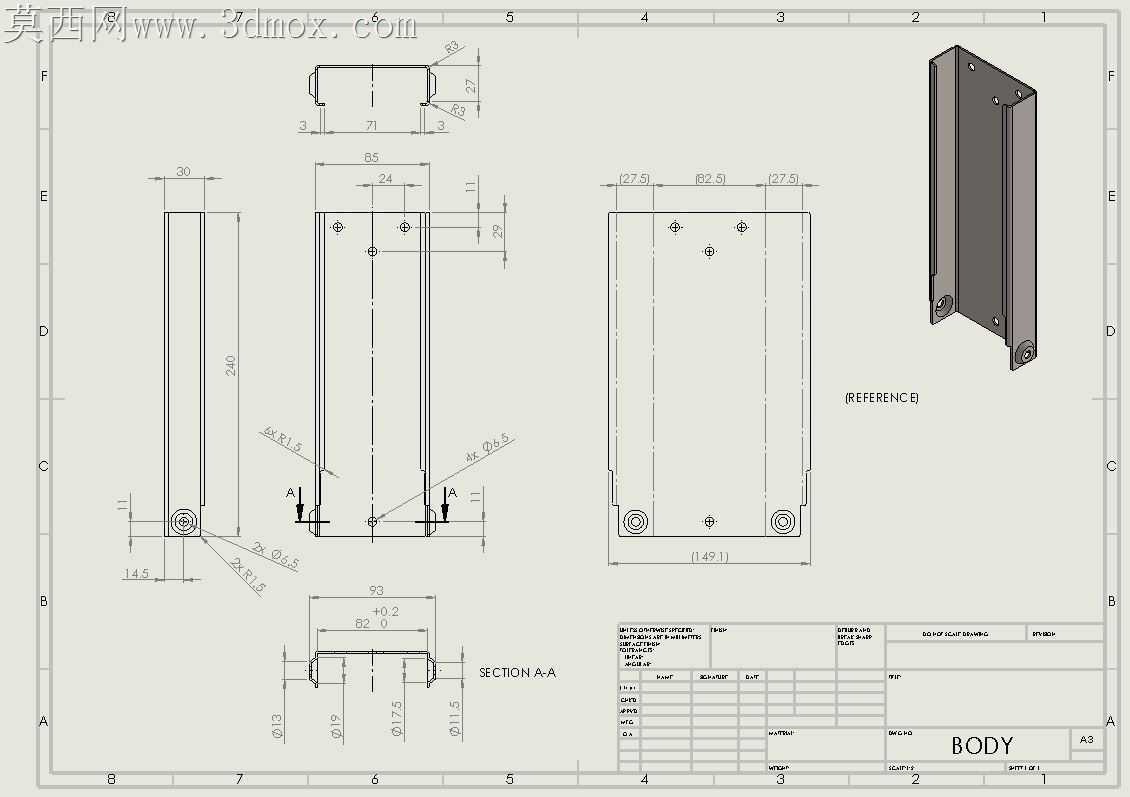

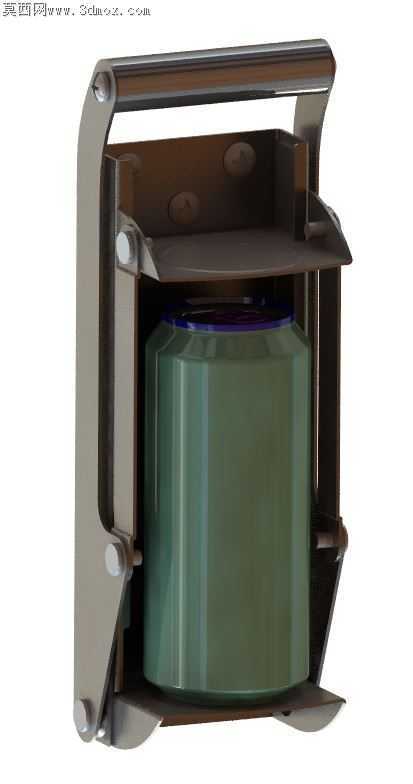

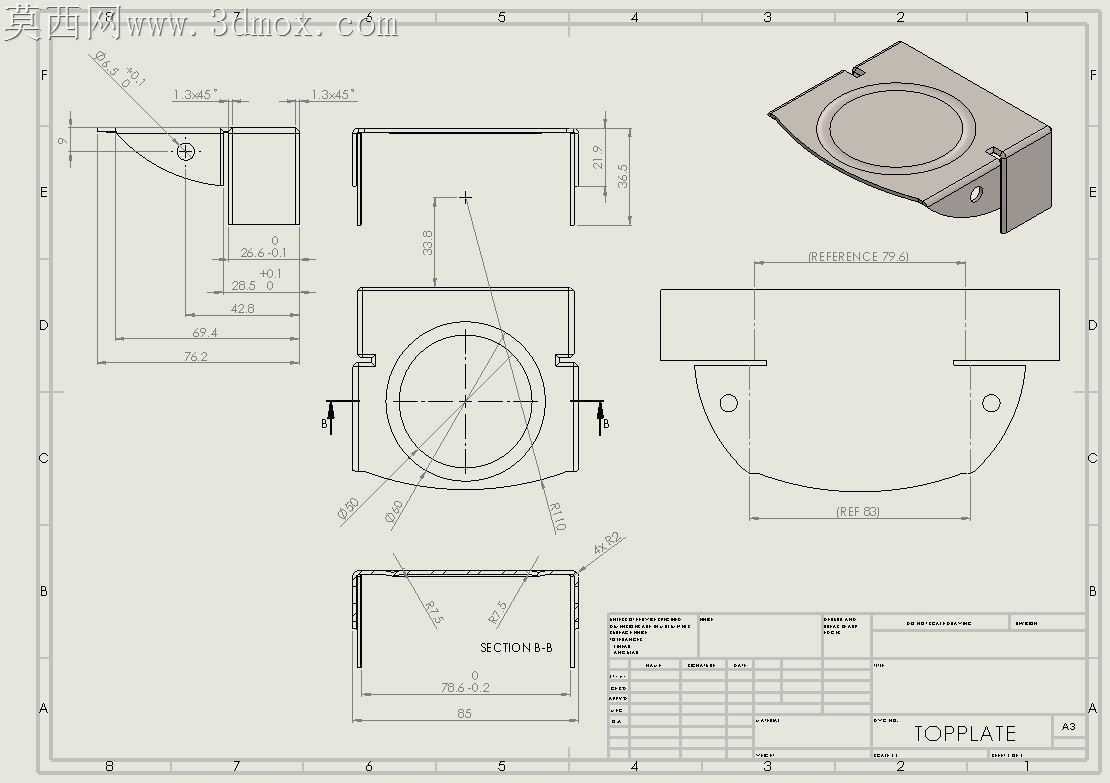

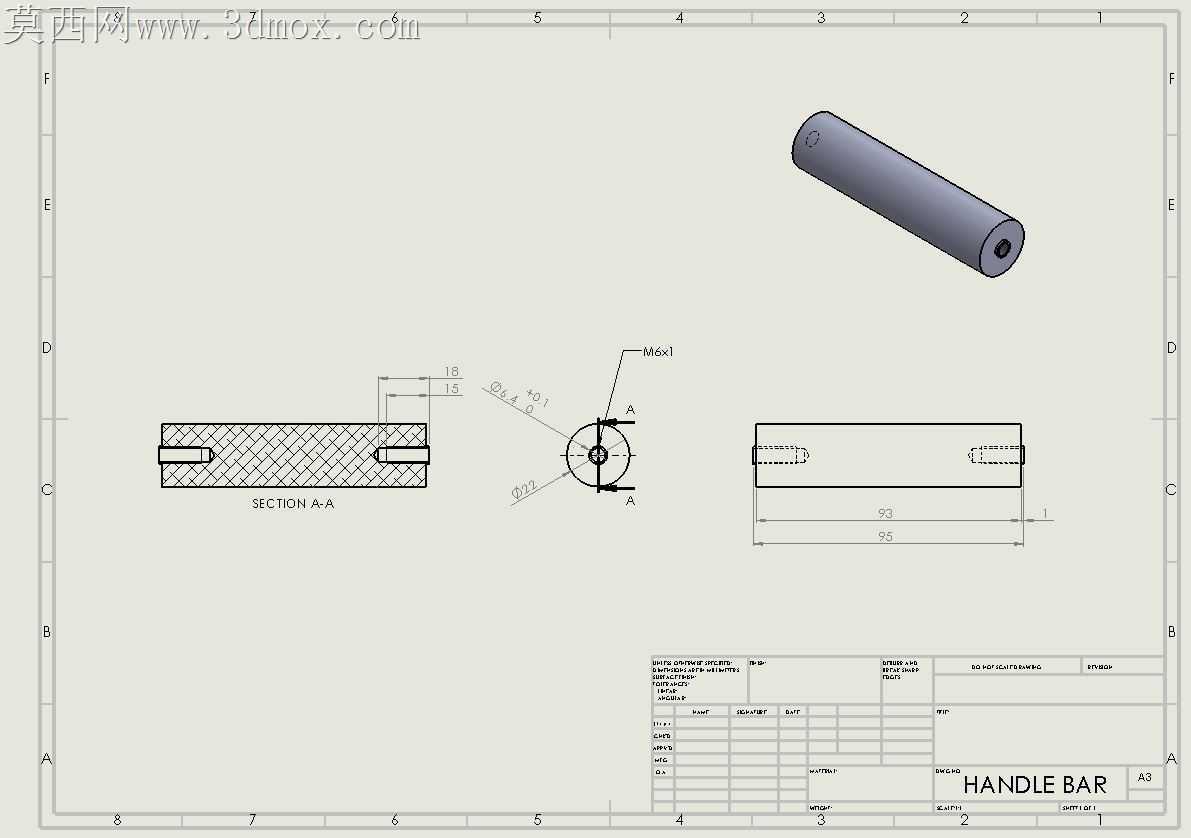

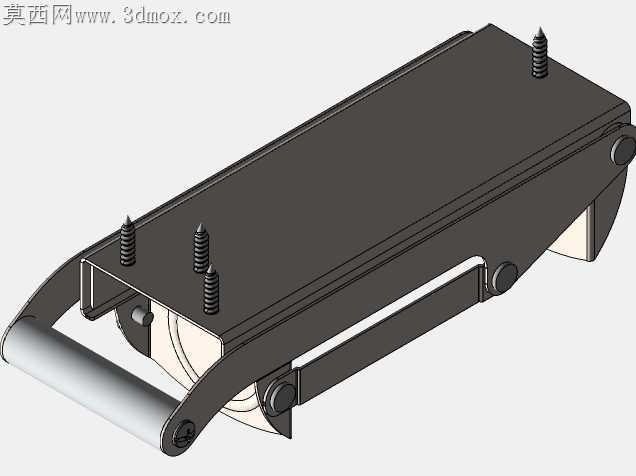

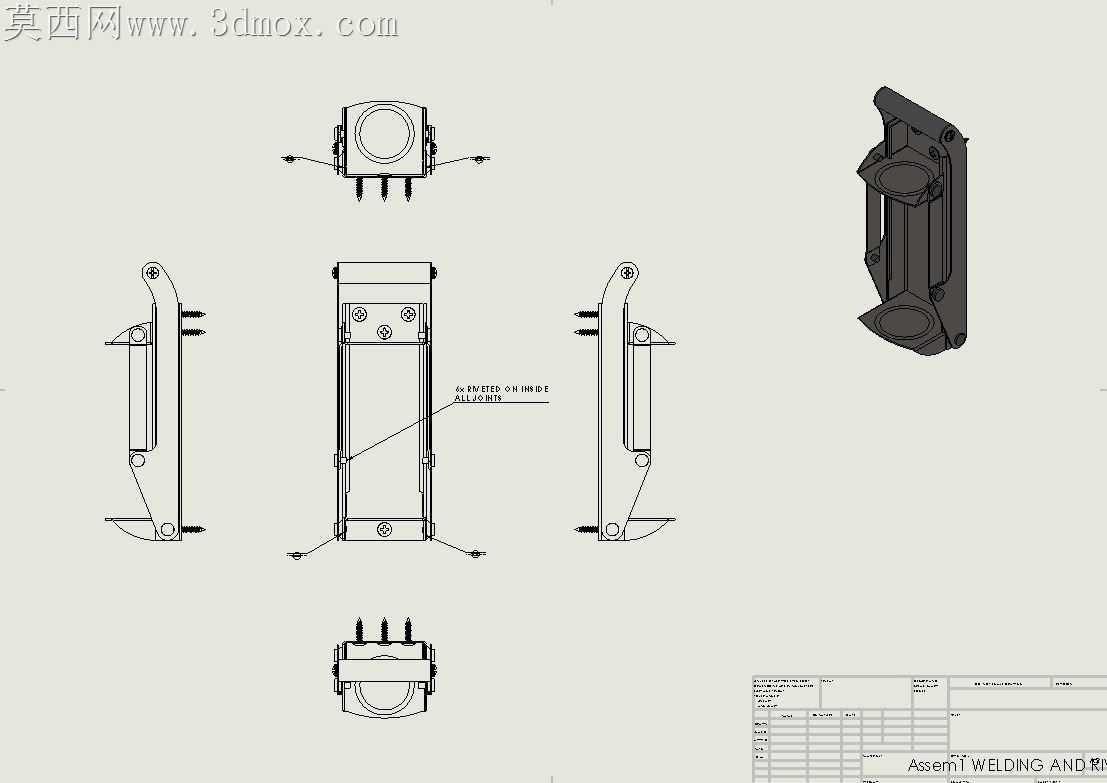

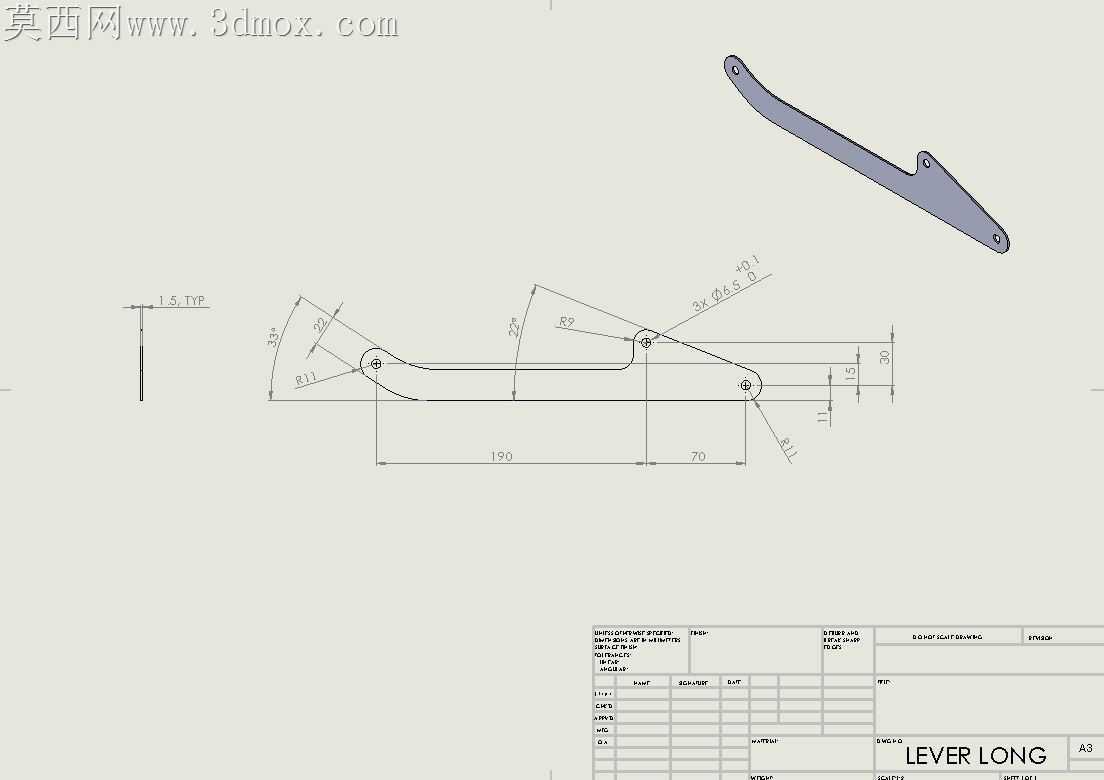

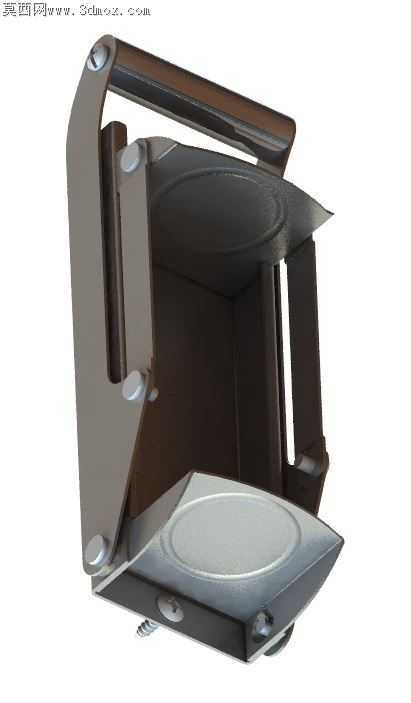

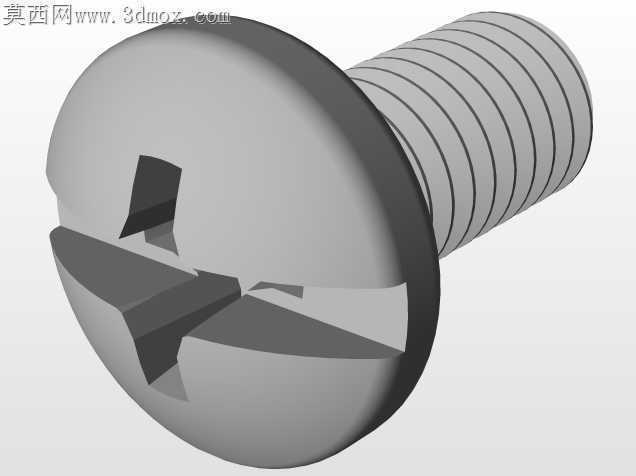

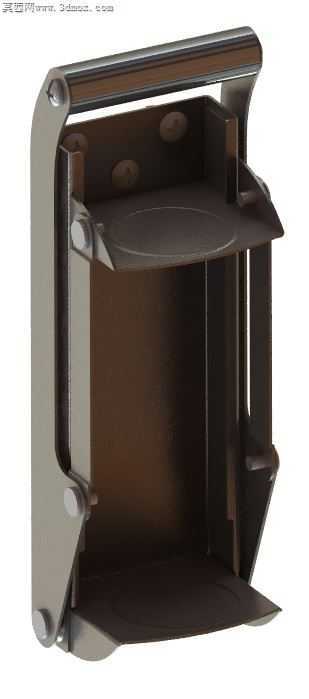

餐厨固废处理场景里，常规小型罐头破碎装置常出现金属罐体卡滞、刃口崩损、操作施力不均的问题，这款不锈钢材质的手动罐头破碎结构，从加工适配视角做了全环节的细节打磨。框架主体选用304不锈钢板材折弯成型，折弯处预留了0.2mm的回弹补偿量，避免折弯后两侧安装孔位同轴度偏差超过0.05mm，导致铰接销轴装配后出现卡涩，手动操作时需要额外施加不必要的力。两侧铰接臂的销轴孔采用铰刀精加工，孔壁粗糙度控制在Ra1.6以内，销轴选用同材质不锈钢冷拔圆棒加工，配合间隙控制在0.02-0.03mm之间，既不会因为间隙过大出现压合时的晃动感，也不会因为间隙过小在餐厨潮湿环境下出现锈死无法转动的问题。压合接触的刃口部分没有采用一体式焊接结构，而是做了可拆换的嵌装设计，刃口块通过沉头螺丝固定在框架上下压合面，长期使用磨损后只需更换刃口块，无需整体报废框架，加工时刃口块单独做淬火硬化处理，硬度达到HRC45-48，既能顺利切开马口铁罐头的卷边，也不会因为硬度过高在压合硬物时出现崩裂。放置罐头的定位区域做了内凹的弧面托台，弧面曲率适配常见圆形马口铁罐头的外径，压合时罐体不会出现侧滑偏移，避免施力过程中罐体弹出造成操作危险。框架顶部的提手部分做了圆弧包边处理，折弯后边缘经过滚磨去毛刺，不会划伤操作人员的手部，提手的折弯角度经过反复调试，握持时手腕处于自然放松状态，向下压合时力的传导方向垂直于压合面，能最大程度借助人体自重完成破碎动作，减少手臂的发力负荷。表面处理采用拉丝工艺，既保留不锈钢的金属质感，也不容易残留油污和餐厨残渣，日常清洁只需用湿抹布擦拭即可，不会因为缝隙藏污纳垢出现卫生问题。各个焊接位置都做了打磨抛光处理，焊道打磨至与母材齐平，没有突兀的焊瘤和尖锐边角，避免清洁时勾挂抹布或者划伤手部。压合行程做了限位设计，两侧铰接臂转动到最大压合位置时，上下刃口的间隙保留2mm，不会出现刃口直接对撞的情况，延长刃口的使用寿命，同时也能保证罐头被充分压扁，减少固废存放的占用空间。
