带检修平台的工业辊式破碎设备

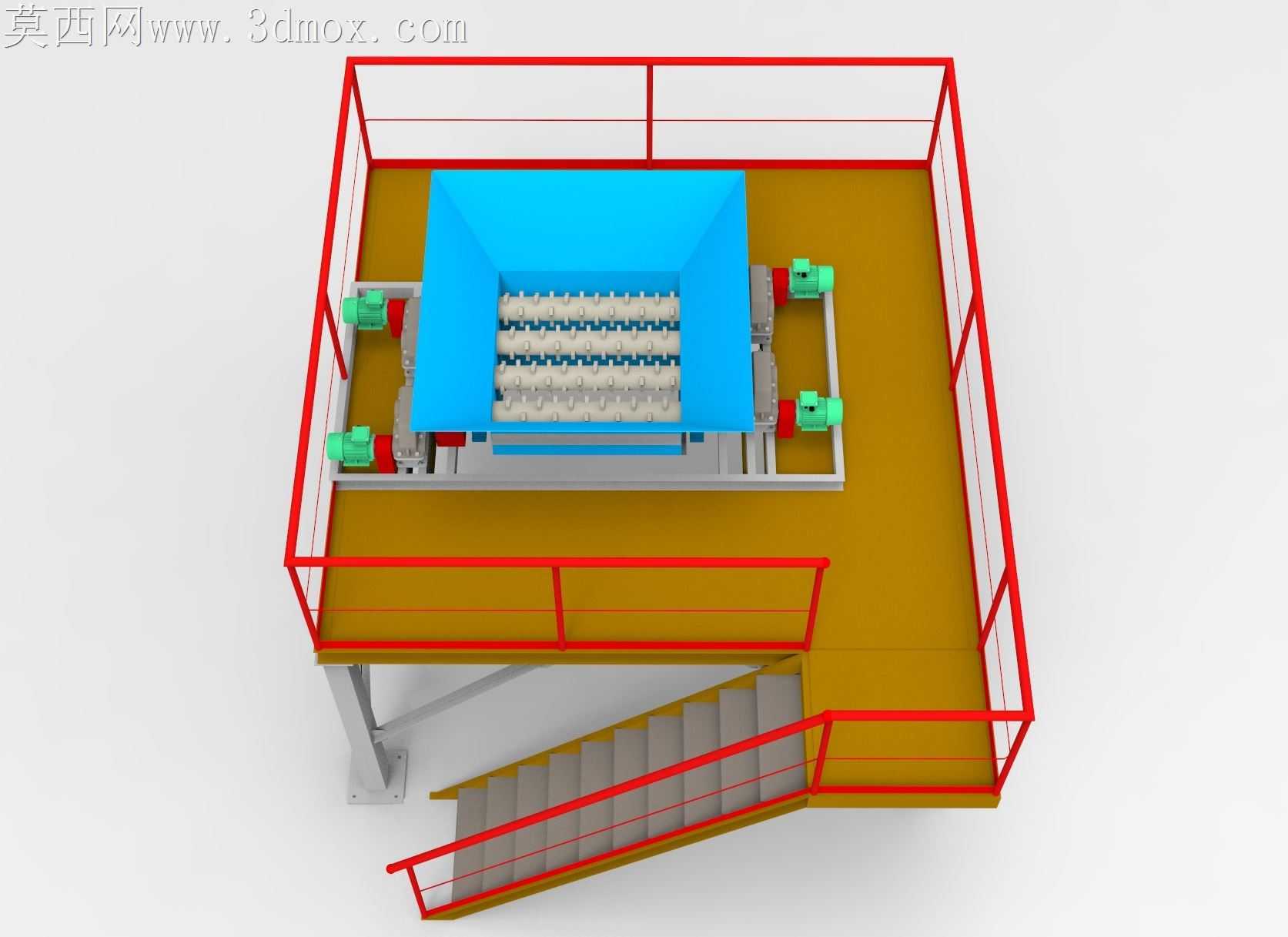

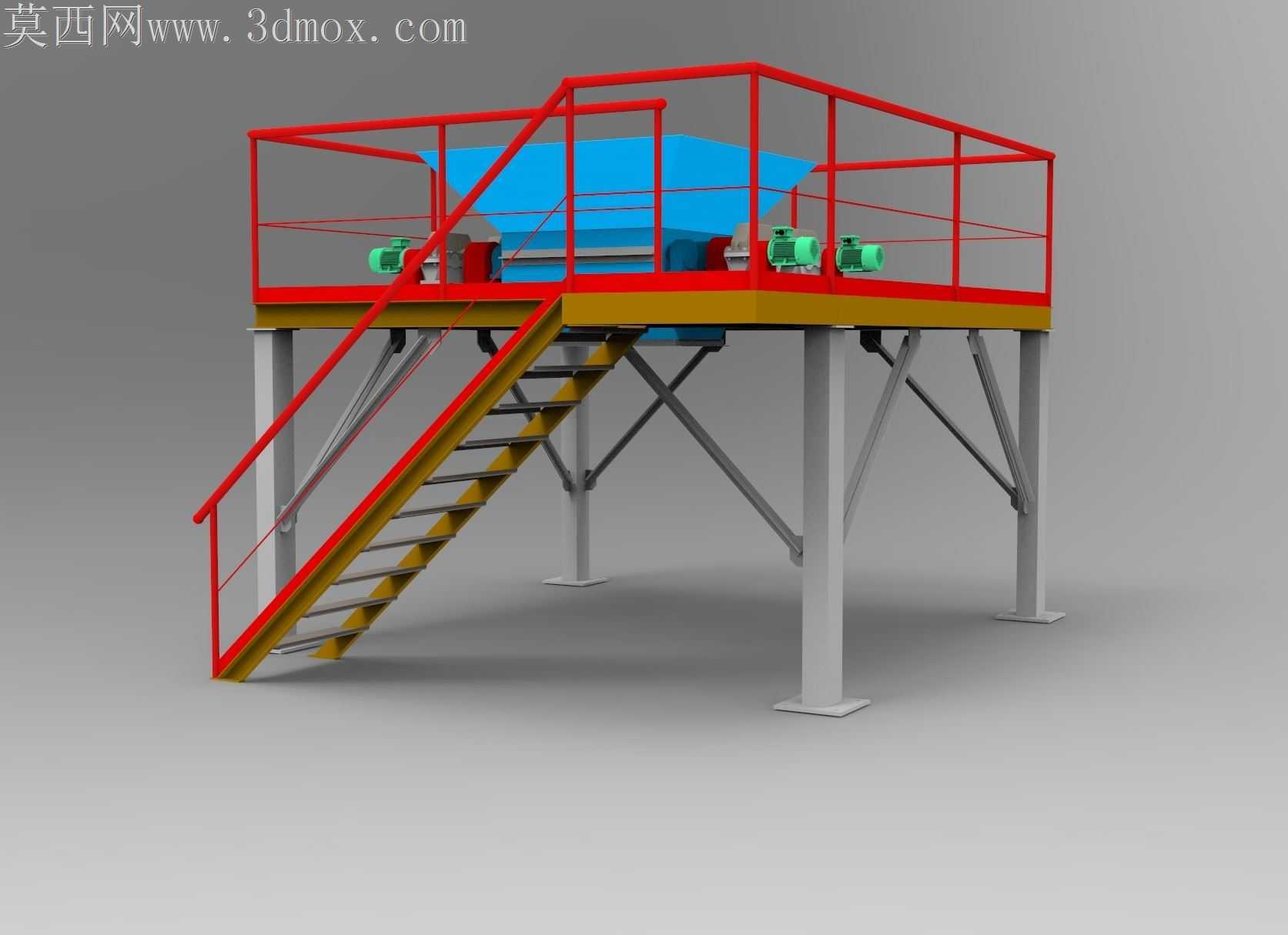

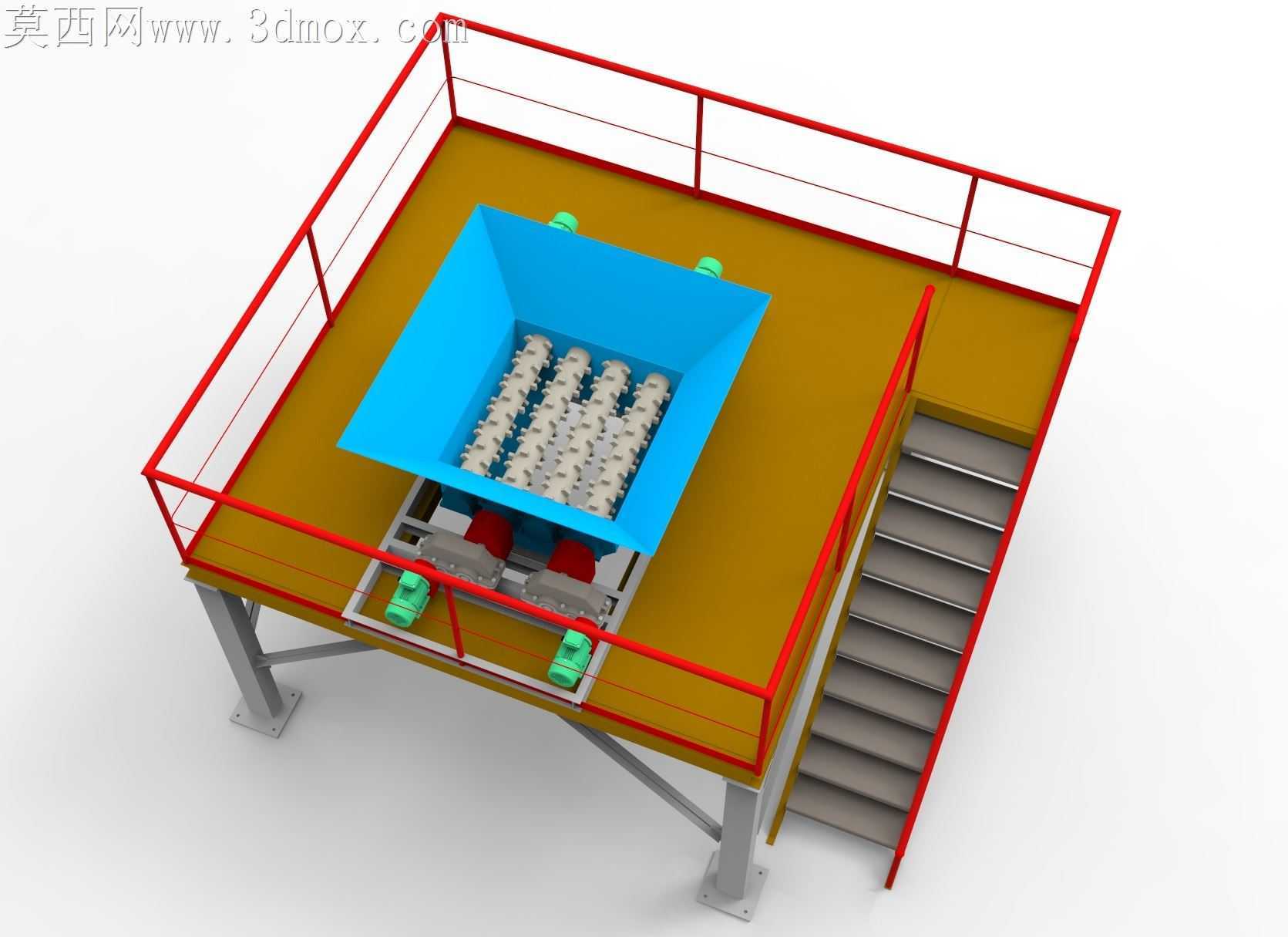

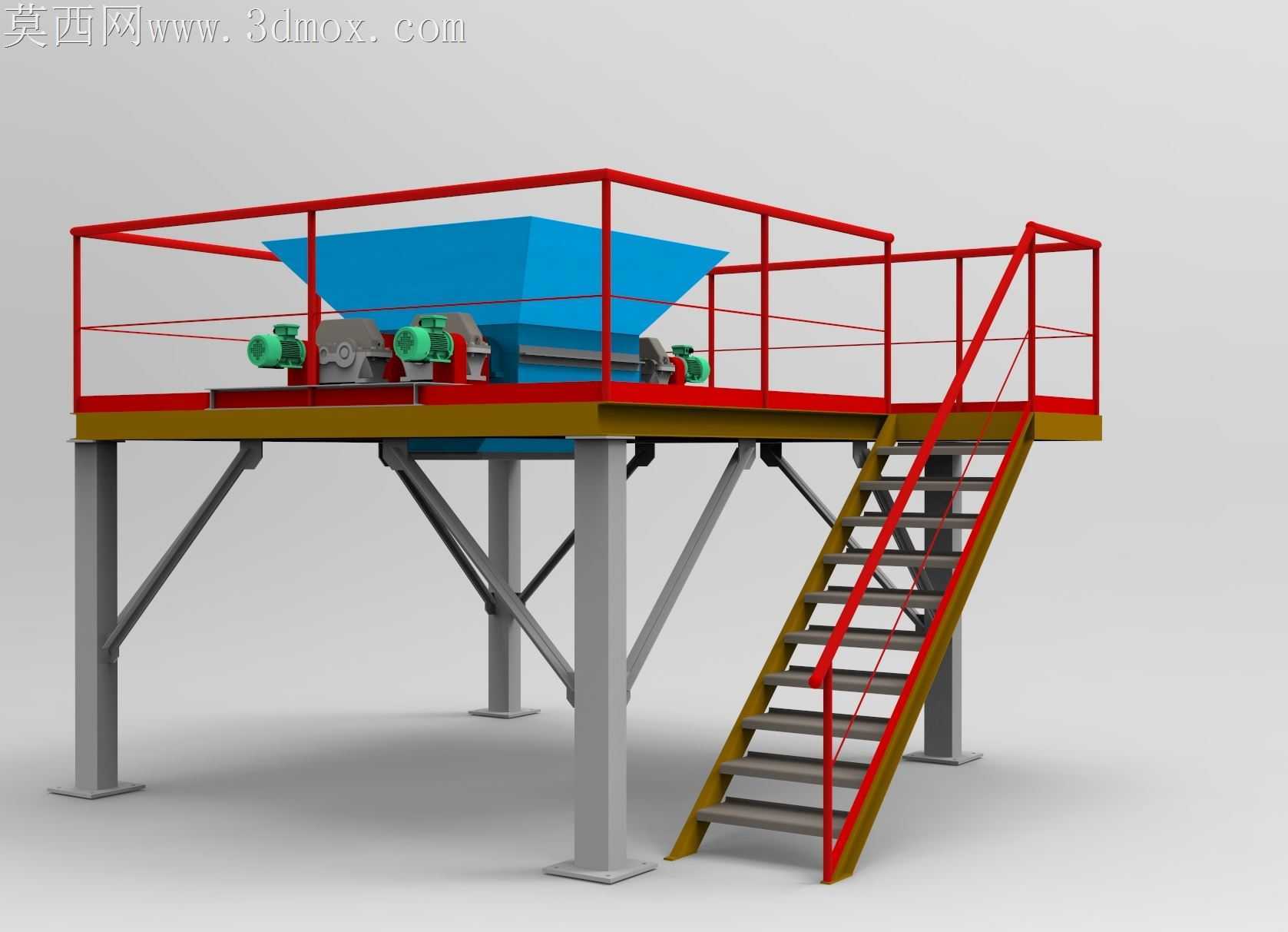

矿山及建材加工现场的辊式破碎设备，常因检修平台与主机的装配公差错位，导致日常运维时人员踩踏晃动、检修工具无处放置，甚至出现传动部件外露无防护的安全隐患。这款辊式破碎设备的三维设计，从加工适配视角出发，提前消解了现场安装时的诸多矛盾点。平台护栏的红色型材弯折处，没有采用常规的直角拼接，而是预留了3mm的焊接收缩余量，避免现场焊接后护栏框架变形，无法与平台基座的螺栓孔对位。楼梯踏步的防滑纹冲压深度，在模型里做了1.2mm的参数固化，既不会因冲压过深导致板材应力集中断裂，也不会因深度不足出现雨天打滑的问题。破碎腔两侧的驱动单元安装座，模型里特意将安装面的平面度公差标注在0.05mm以内，对应加工时采用一次铣削成型工艺，杜绝因安装面不平导致的电机轴与辊轴同轴度偏差，减少运行时的轴承磨损。破碎腔上方的蓝色进料导料板，做了15度的内倾角度设计，物料下落时不会顺着腔体外沿撒漏到平台地面，减少现场清理的工作量。平台的黄色地坪区域，模型里区分了检修操作区与物料暂存区的载荷参数，操作区下方的支撑立柱采用加厚方管，能承受检修时2吨的集中载荷，不会出现平台塌陷的风险。辊轴表面的破碎齿排布，没有采用等距阵列的常规设计，而是做了错位排布的结构模拟，加工时齿面的堆焊厚度预留2mm的耐磨层余量，既保证破碎时的咬入力，也延长易损件的更换周期。护栏与平台的连接螺栓，全部采用沉头设计，避免螺栓外露刮蹭检修人员的工作服，楼梯扶手的转弯处做了圆弧过渡，没有尖锐棱角。驱动电机的外侧预留了散热间隙，模型里模拟了电机满负荷运行时的空气流通路径，不会出现散热不畅导致的电机过热停机。平台底部的支撑脚，做了可调节的地脚螺栓设计，能适应现场地面不平整的安装工况，不需要额外垫设钢板调平，减少现场安装的工作量。导料板与破碎腔的连接位置，预留了5mm的密封件安装槽，加工时可以直接嵌入橡胶密封条，避免破碎时的粉尘外溢，改善现场作业环境。
