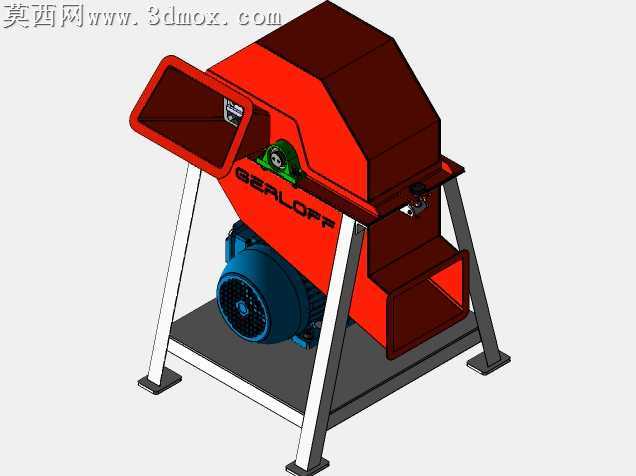

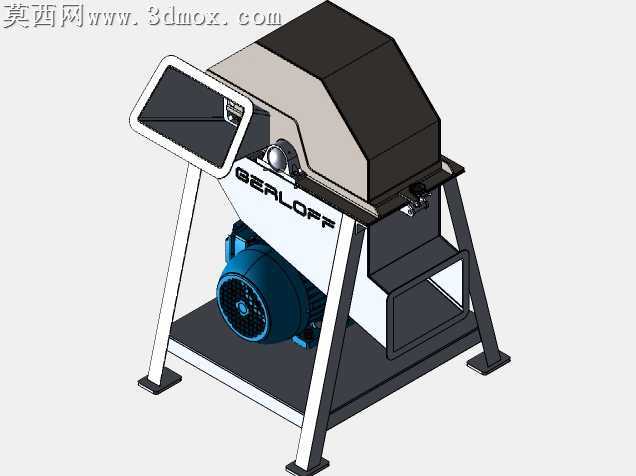

农用木片粉碎加工设备结构设计

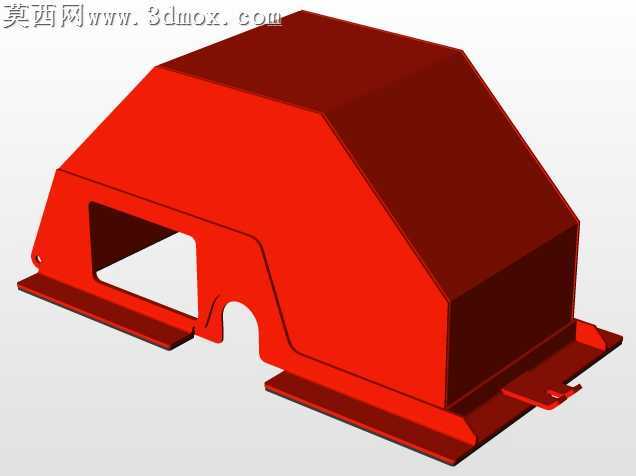

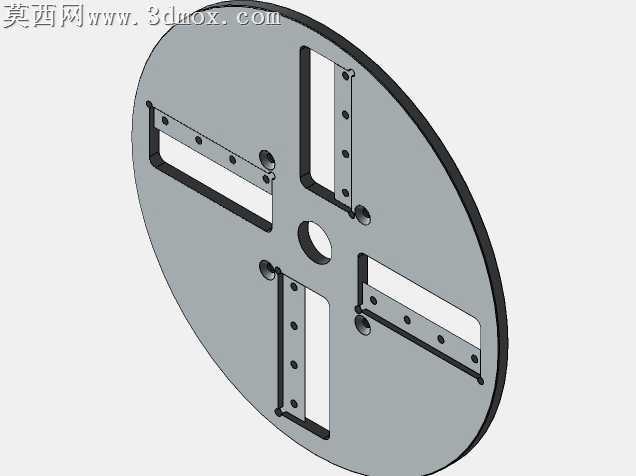

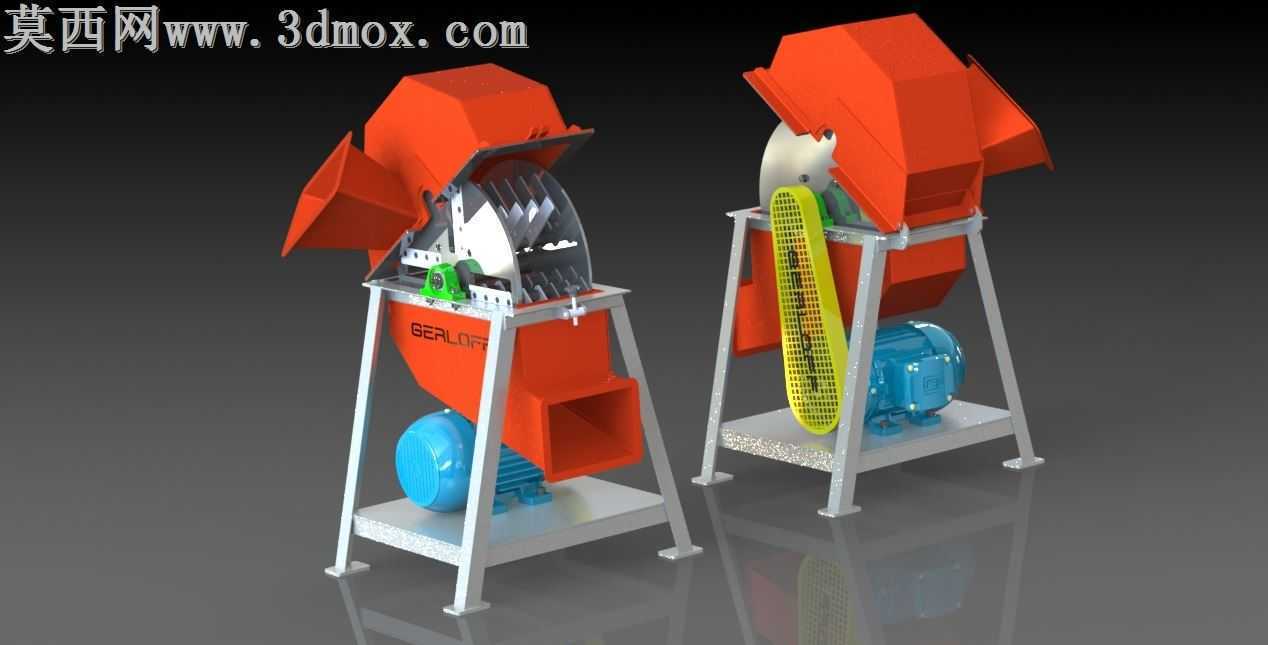

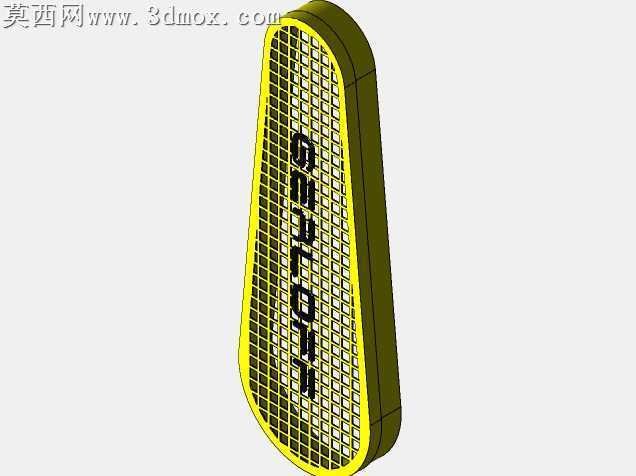

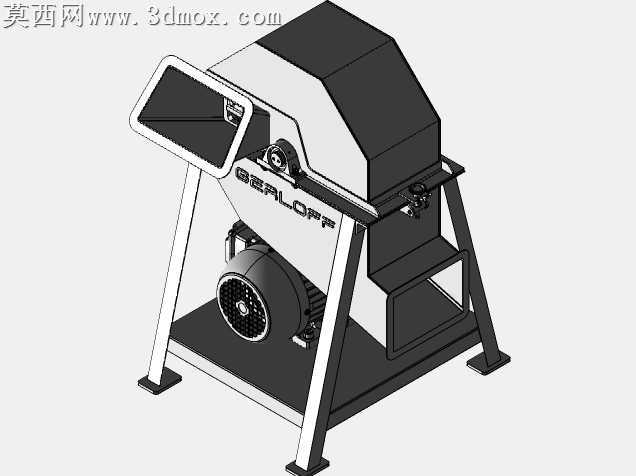

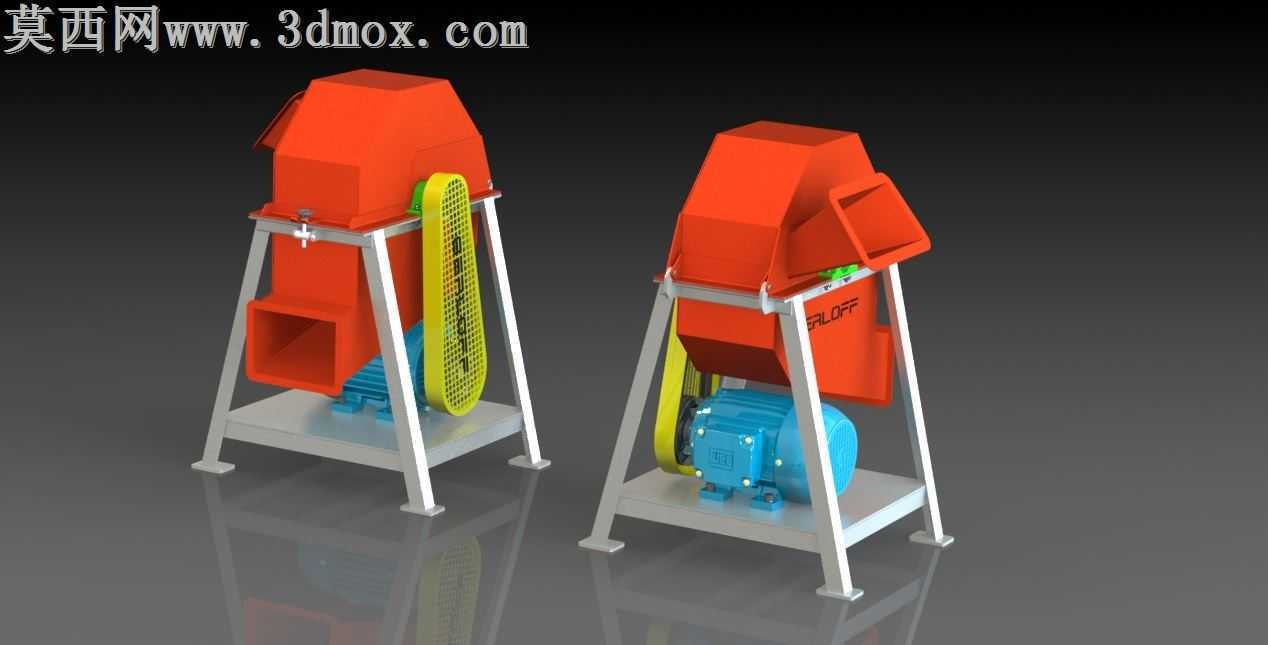

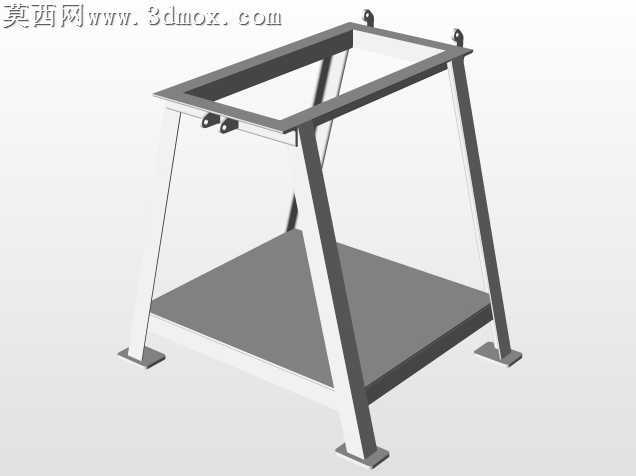

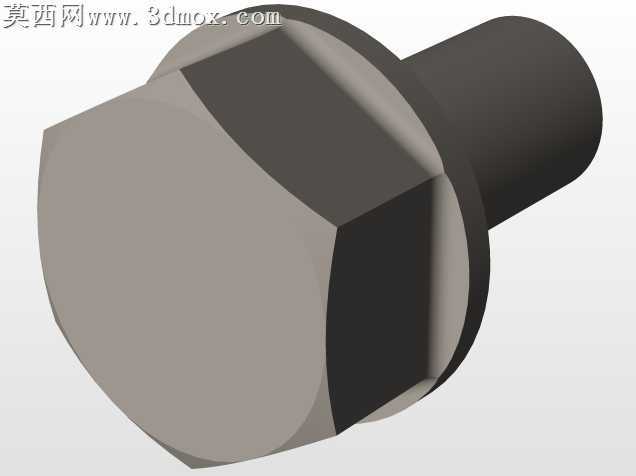

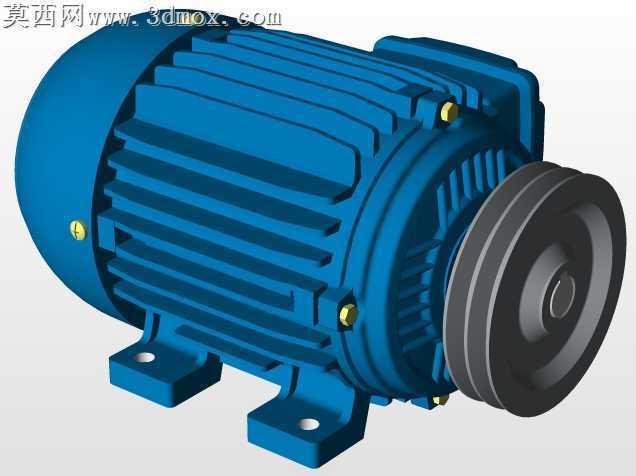

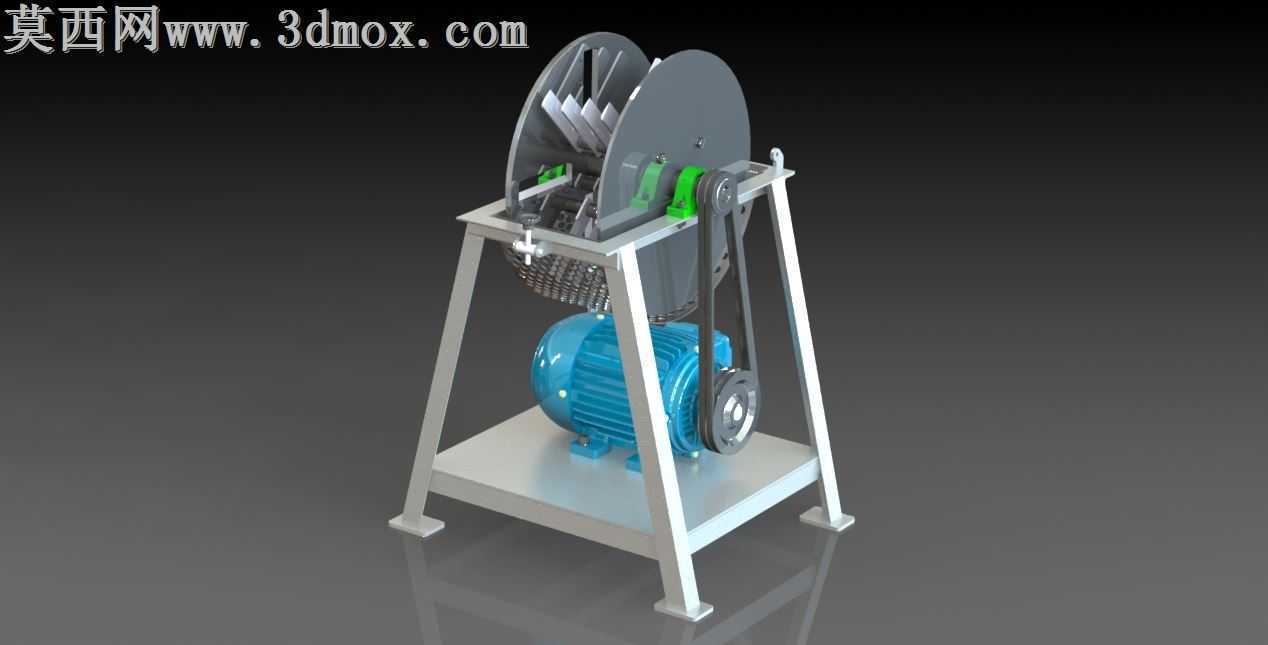

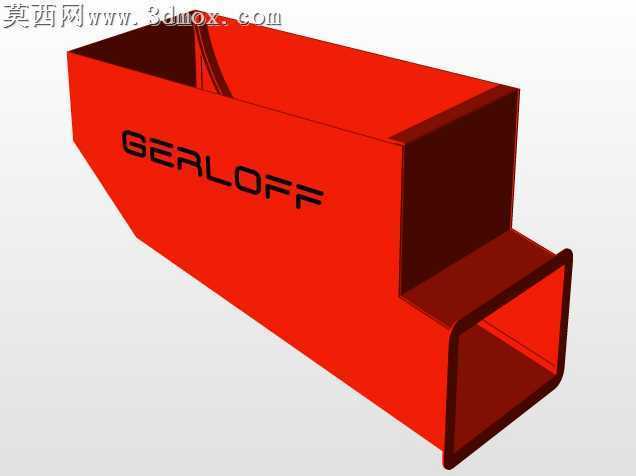

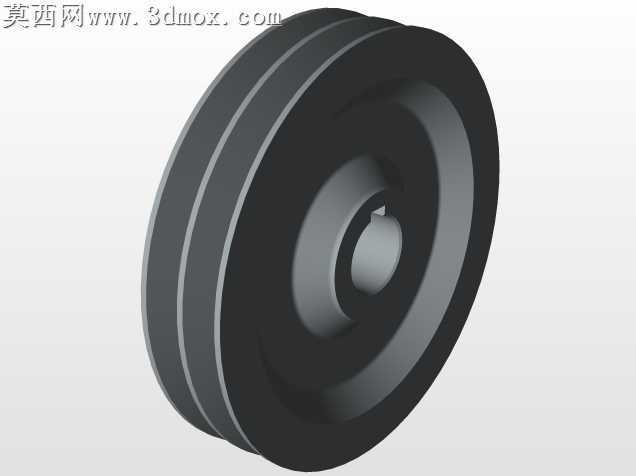

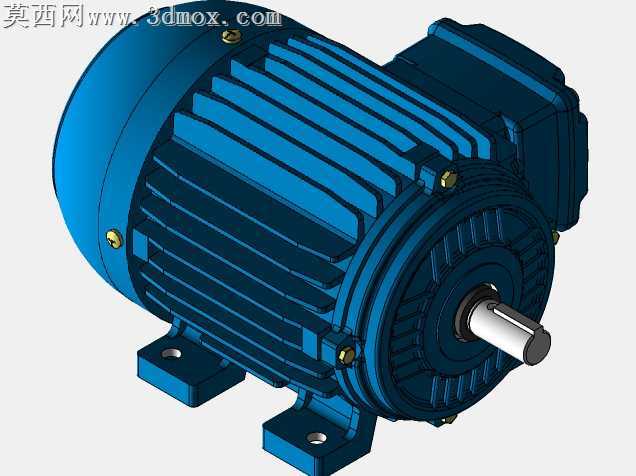

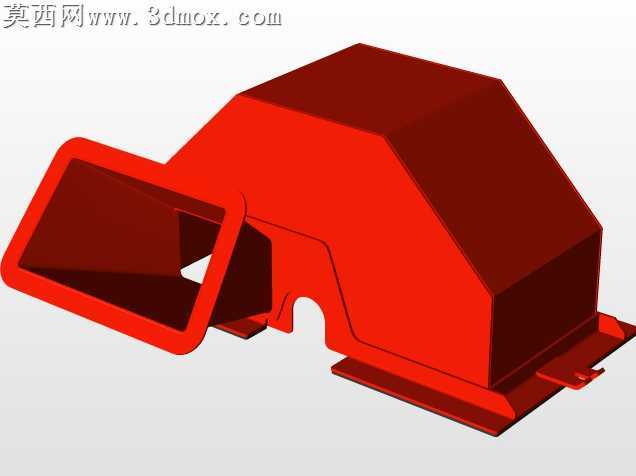

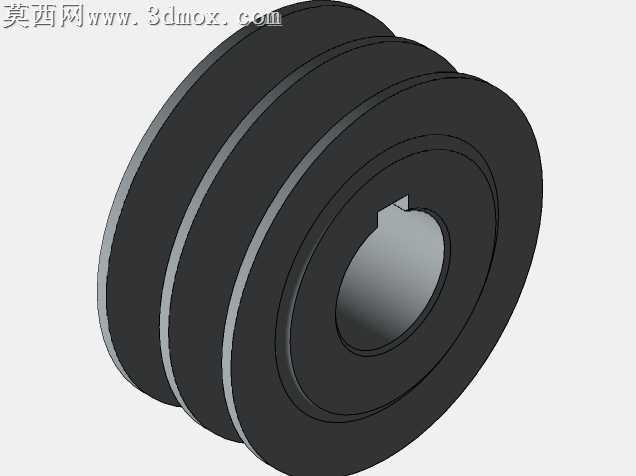

乡村小型木材加工点常年受困于粉碎设备的卡料、筛网磨损快、电机皮带跑偏问题，不少作坊自行焊接的机架甚至会在连续作业4小时后出现支脚震颤偏移，既影响出料粒度均匀度，又埋下传动部件脱落的安全隐患。这套木锤式粉碎设备的结构设计，完全围绕小型加工场景的落地痛点做适配调整。破碎腔的进料导板做了17度的倾斜折边，不是常规的垂直直落结构，湿木片、带少量枝桠的边角料送入时不会在进料口堆搭桥，顺着折边直接滑入锤片击打区域，省去了人工捅料的操作风险。机架采用方管焊接的三角支撑结构，支脚与底部安装板的连接处加了三角加强筋，电机安装座预留了20mm的长槽调节位，皮带张紧度不需要额外加装张紧轮，松开固定螺栓挪动电机位置就能完成调整，日常维护不用拆解外围护罩。锤片转盘的边缘做了圆弧过渡处理，没有尖锐的直角棱边，高速旋转时不会在棱角处形成应力集中点，长时间击打硬木也不容易出现锤片崩裂的问题，出料端的筛网采用抽拉式压条固定，更换不同孔径筛网只需要松开两侧的两个压块螺丝，不用把整个出料腔拆解开，切换玉米粉碎、木片粉碎的作业场景只需要十分钟就能完成。传动皮带外侧加装的弧形护罩，刚好罩住皮带轮的外露旋转面，护罩和皮带之间留了15mm的间隙，既不会摩擦皮带造成额外损耗，也能避免作业时木屑飞溅卡入皮带槽造成打滑。设备的出料口做了向下的扩口设计，粉碎后的物料靠自重下落时不会在出料口堆积堵料，接料袋直接套在扩口外侧就能接料，不需要额外加装引风装置，适合乡村作坊没有配套除尘引风设备的使用条件。电机和破碎腔的传动比经过匹配，锤片线速度稳定在适合木材粉碎的区间，既不会因为转速过高造成锤片过度磨损，也不会因为转速不够出现粗料卡腔的问题，日常加工杂木枝桠、玉米芯、干秸秆这类物料时，出料粒度均匀，连续作业时机架震颤幅度控制在很小的范围，不需要额外打地栓固定，放在平整的水泥地面就能稳定运行。
