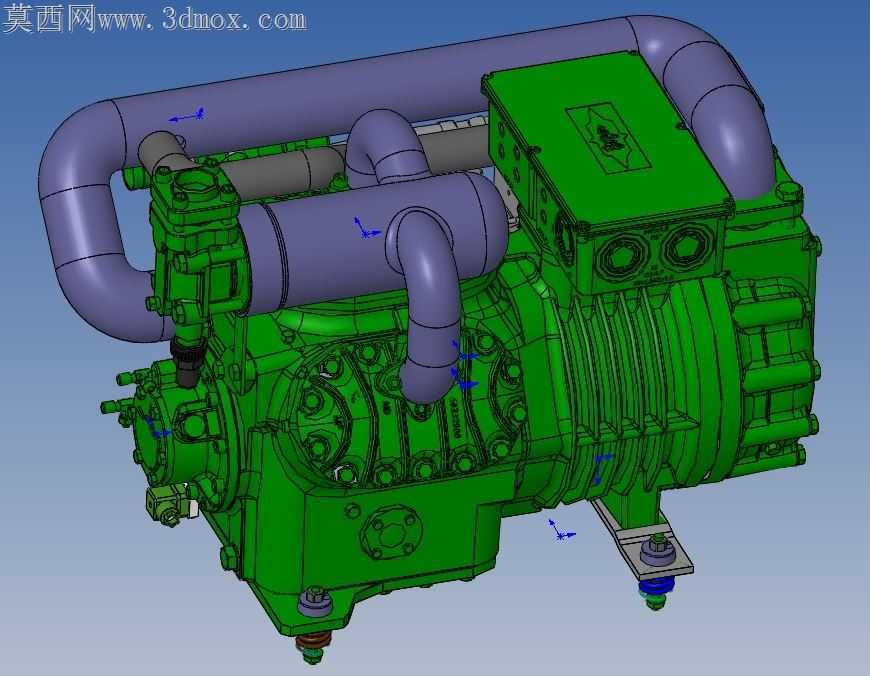

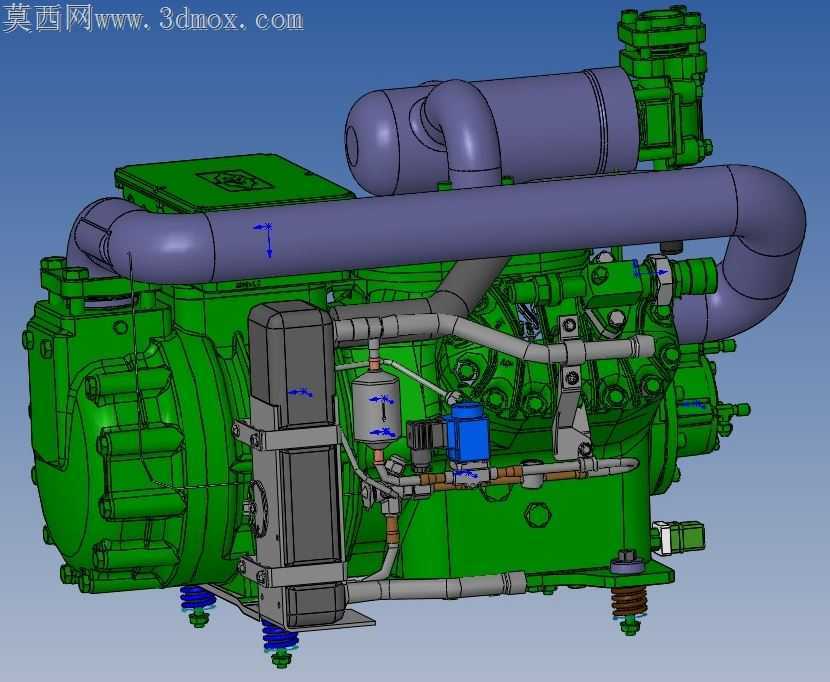

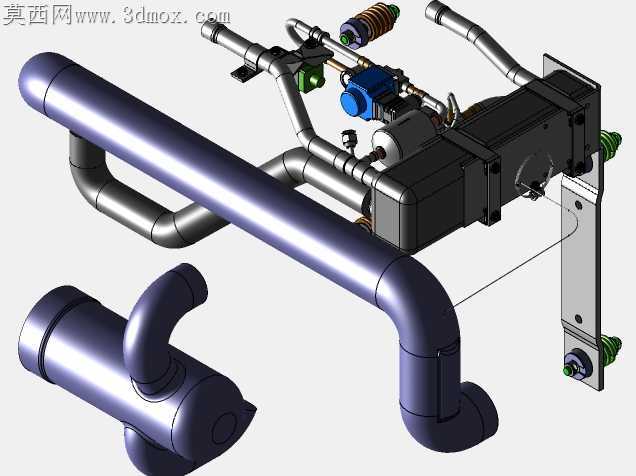

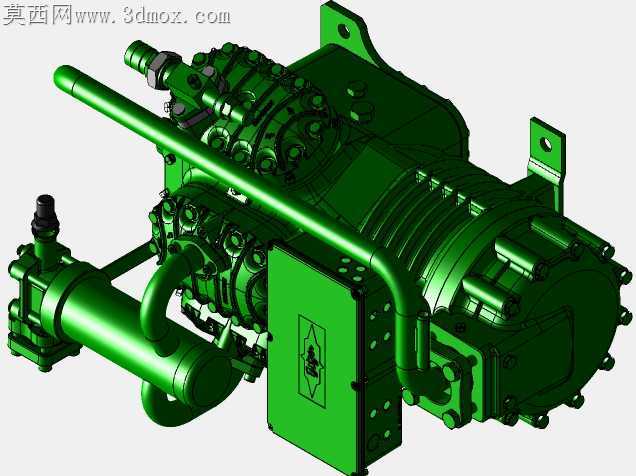

比泽尔S6F系列半封闭制冷压缩机结构设计

制冷系统现场运维中常遇到半封闭压缩机回油不畅、管路共振引发的密封失效问题，这套比泽尔S6F机型的三维结构在设计阶段就针对这类现场痛点做了针对性的结构适配。缸体侧面的回油管路没有采用常规的直角硬管布局，而是顺着缸体散热鳍片的走向做了大弧度弯管过渡，既避开了缸体顶部接线盒的检修操作空间，也减少了润滑油在管路拐角处的滞留风险，弯管的曲率半径刚好匹配现场常用的弯管机加工参数，不需要定制特殊成型模具就能完成管路预制。底部的安装支脚没有直接和缸体铸为一体，而是预留了三层叠合的减震垫安装位，支脚的螺栓孔做了长圆孔设计，现场安装时可以根据机组机架的焊接误差调整横向、纵向的固定位置，不会因为机架的形位公差导致支脚强行对接产生装配内应力，长期运行下也能避免缸体因应力集中出现裂纹。缸体顶部的接线盒采用了下沉式的密封槽设计，密封胶圈的安装槽深度比常规机型深1.2mm，即使现场接线时盖板紧固力矩存在偏差，也能保证胶圈的压缩量处于合理区间，不会出现胶圈压溃或者密封不足的问题。吸气、排气主管路的排布特意错开了缸体上的油位观察镜、注油口位置，日常运维时不需要拆卸主管路就能完成油位检查、润滑油补充操作，管路的固定卡箍位置刚好对应缸体上的铸造凸台，卡箍安装时不会悬空压在散热鳍片上，避免长期震动下鳍片断裂掉入散热风道。缸体侧面的阀板安装位做了0.05mm的凸台止口设计，装配时阀板可以顺着止口快速定位，不需要反复调整对齐螺栓孔，止口的高度刚好能在密封垫压缩后形成均匀的密封面压力，不会出现局部密封压合不足导致的制冷剂泄漏。曲轴侧的端盖预留了传感器安装接口，后期加装油温、油压监测元件时不需要额外在缸体上打孔攻丝，避免现场加工产生的铁屑掉入压缩机内部造成运动部件磨损。整套结构的所有棱角位置都做了R2以上的圆角过渡，既减少了铸造过程中的应力集中点，也能避免现场安装运维时的锐角划伤风险，管路和缸体之间预留的间隙均匀控制在8mm以上，运行时的热胀冷缩不会让管路和缸体产生摩擦异响。
