风冷式涡旋制冷机组结构设计模型

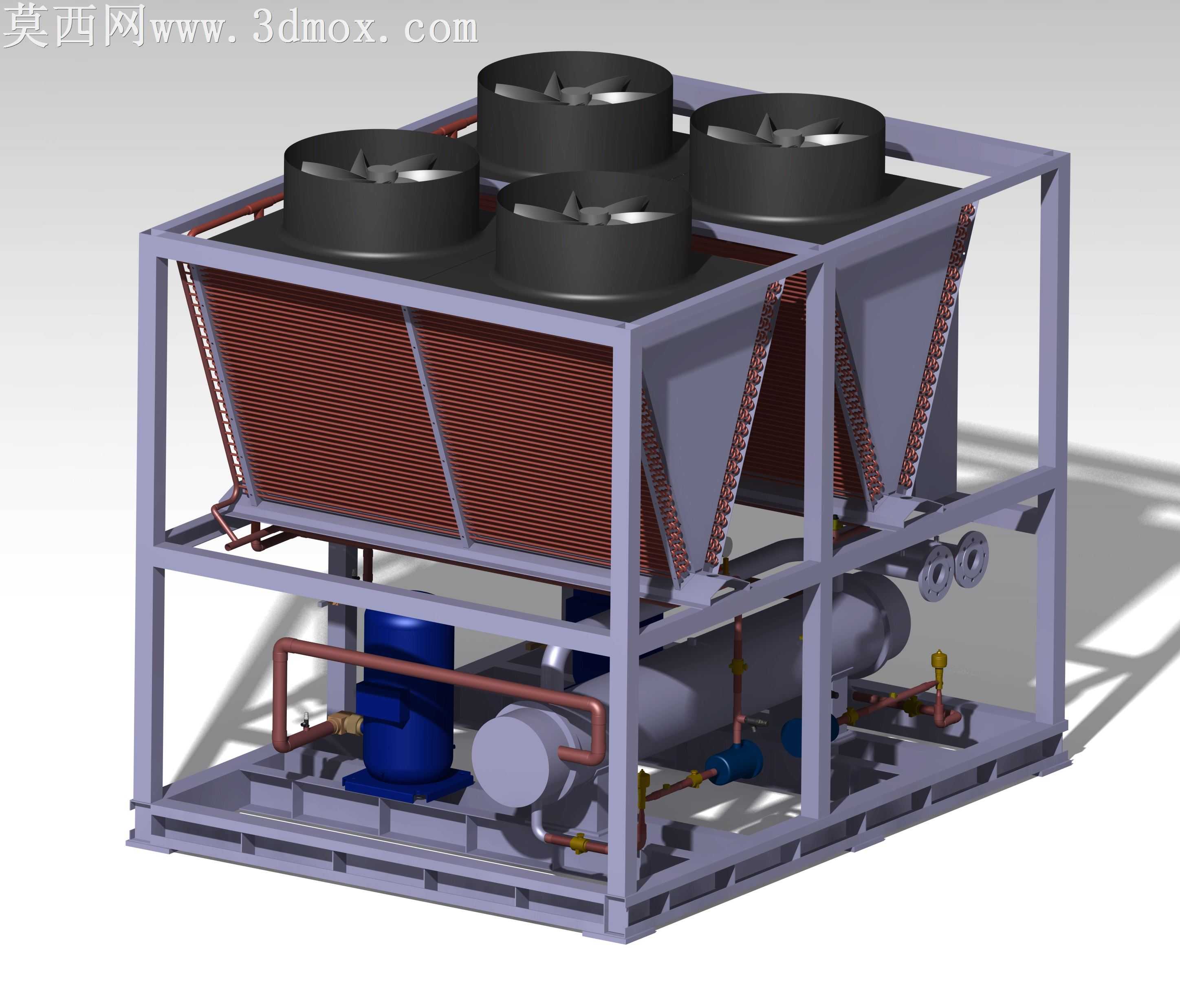

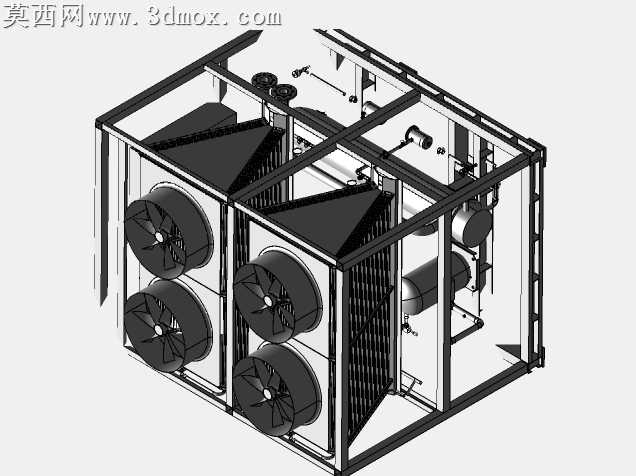

做这个模型的时候最先卡壳的是顶部四个轴流风机的排布，一开始想把四个风机摆成规整正方形，后来对照实际机组的风场覆盖逻辑调整了间距，让每个风机的出风范围刚好完全覆盖下方V型换热盘管的迎风面，不会出现边角区域风量不足的换热死角。盘管部分没有做简化片体，而是把每一层翅片的排布间距、铜管穿片的弯折路径都做了还原，甚至特意留了盘管和框架之间的减震胶垫安装位，毕竟实际装配里硬连接会把风机震动直接传到盘管焊口，时间长了容易漏氟。下层的涡旋压缩机固定位特意做了抬高的安装台，台面上预留了螺栓孔和减震垫的卡槽，连接压缩机的铜管没有走生硬的直角弯，每段管路都留了自然的弯折弧度，还加了管卡固定位，避免机组运行时管路共振产生异响。旁边的气液分离器、干燥过滤器这些辅件的位置也反复调了好几次，一开始把过滤器放在了离压缩机太远的位置，后来顺着制冷剂流向调整到了冷凝器出口和膨胀阀之间的最短路径上，既减少管路长度带来的压损，也方便后期检修更换。框架部分用的是型材拼接的结构，每根型材的连接处都做了角码安装位，没有直接把型材焊死，方便实际生产时拆装运输，底部的框架特意加宽了承重梁，毕竟整个机组装满制冷剂后重量不小，梁的截面尺寸也按承重比例做了加厚，不会出现吊装时变形的问题。做渲染的时候给换热盘管调了红铜色的金属材质，表面加了细微的氧化质感，框架用的是浅灰的喷塑金属材质，压缩机的蓝色漆面特意做了一点哑光的颗粒感，不是亮到发假的镜面效果，风机的扇叶加了一点转动的模糊质感，模拟机组运行时的状态，连管路上的截止阀、压力表接口这些小零件都没有省略，每个阀门的手轮方向都调到了方便操作的角度。整个模型没有做多余的装饰性结构，所有的部件排布都是围绕实际制冷循环的逻辑来的，不管是用来做制冷课程的实训演示，还是给实际机组做前期结构验证，都能直接对应到真实产品的装配逻辑，不会出现和实际生产脱节的结构错误。
