工业管路压缩机组装布局三维设计

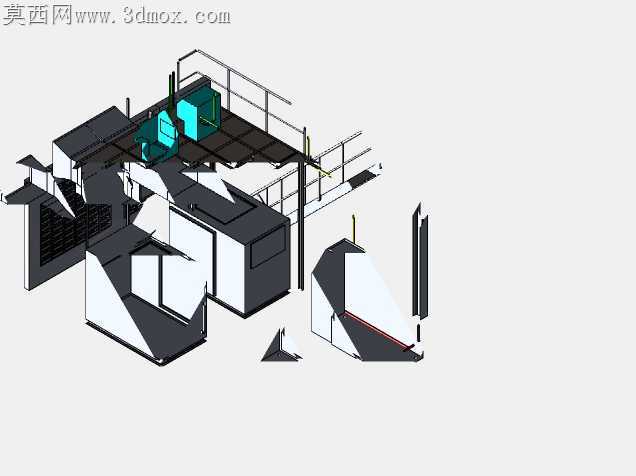

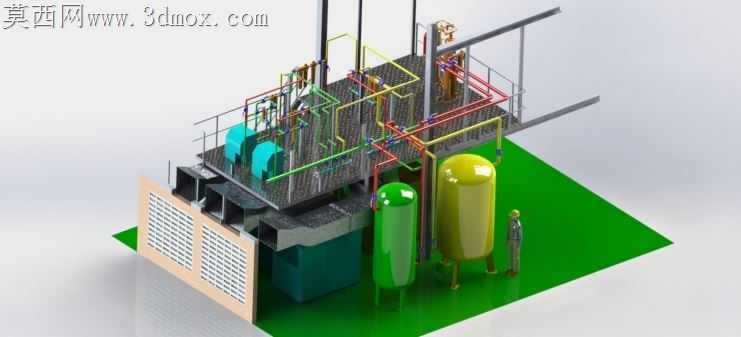

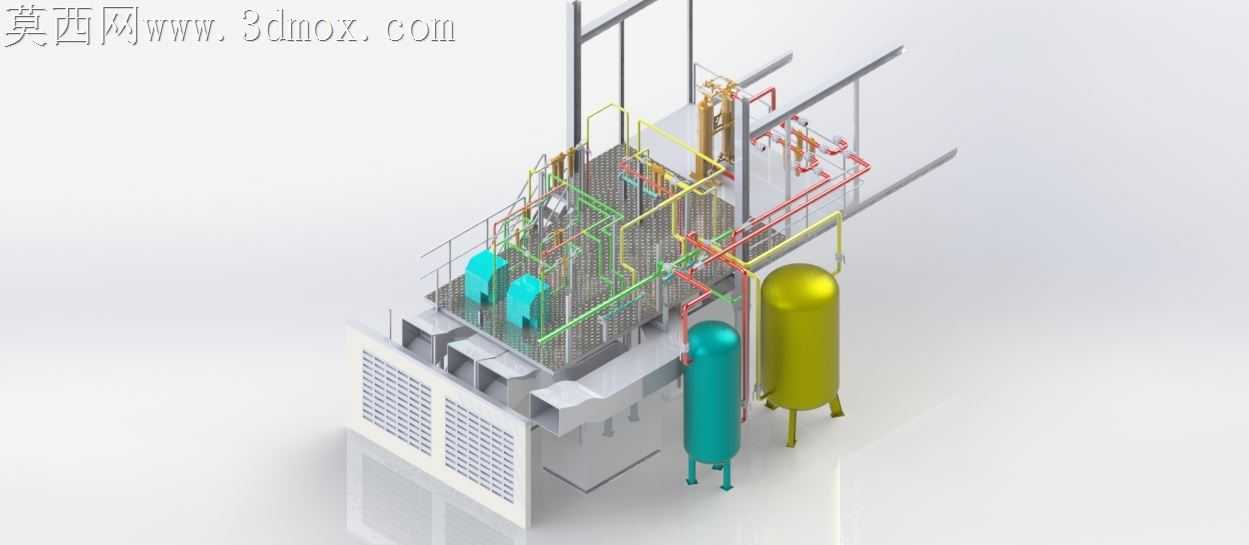

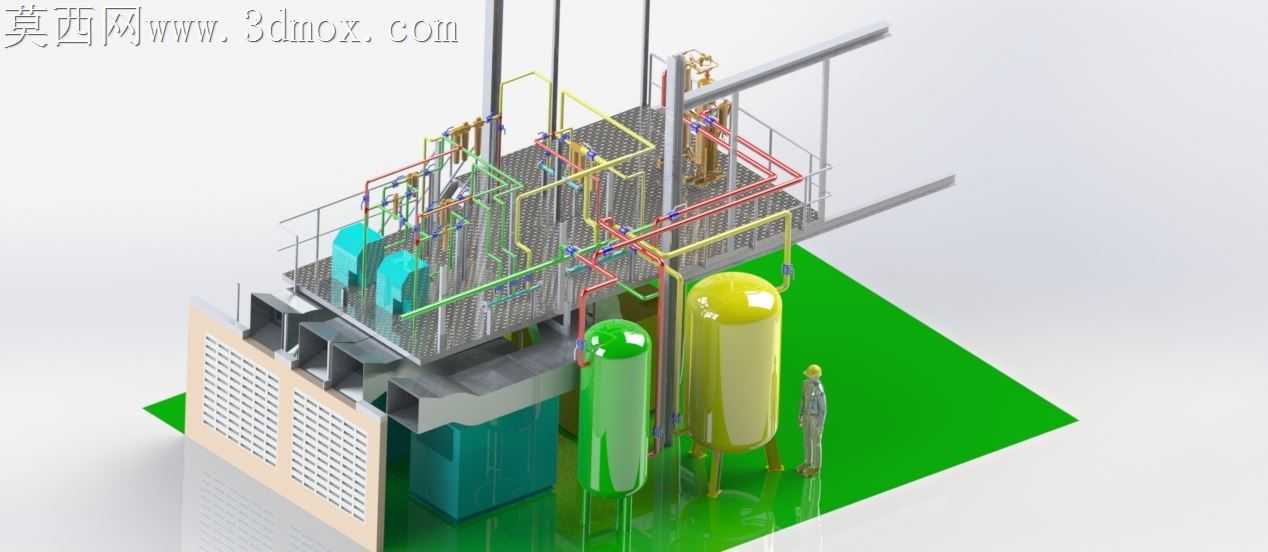

撬装式压缩机组在现场落地时最常出现的管线干涉问题，往往在前期布局阶段就埋下隐患——现场配管时弯头角度偏差、罐体与操作平台的安全距离不足、检修通道被附属管线挤占，这些问题单靠二维图纸很难提前预判，这套三维布局设计恰好把这些容易被忽略的细节做了前置校验。立式储气罐的支脚高度没有照搬通用选型参数，特意预留了底部排污阀的操作空间，罐体外壁到操作平台护栏的距离刚好满足单人侧身检修的通行需求，不会出现后期加装护栏时被迫切割管线的尴尬。不同介质的管线用色彩做了明确区分，高压工艺管、冷却水管、放空管的排布没有出现多层交叉叠压的情况，每段管线的弯头曲率半径都匹配对应管径的流体阻力要求，避免小半径弯头造成的压损超标。操作平台的格栅板铺设范围特意覆盖了所有阀门操作位，站在平台上伸手就能操作对应阀门，不需要探身或者额外加装临时踏台，平台下方的压缩主机散热通风口没有被任何管线遮挡，通风栅格的开孔方向顺着散热气流走向，能减少热风在撬座内部的涡流滞留。旁侧的小型人形参照不是随意摆放的装饰，所有操作位的高度都参照人体站立操作的舒适区间设定，阀门手轮的高度落在胸口到腰腹的范围，不需要踮脚或者弯腰操作。罐体与主机之间的连接管段特意留了柔性补偿的余量，不会因为设备运行时的振动拉扯造成焊口开裂，管卡的固定位置避开了管线焊缝，每处管卡的间距都匹配对应管径的防振要求，不会出现长距离管段无固定引发的共振问题。撬座边缘的管线接口都做了统一朝向排布，现场对接外部管线时不需要调整管段角度，所有接口的法兰密封面都预留了扳手操作空间，不会出现螺栓拧装时没有操作空间的问题。平台护栏的踢脚板高度刚好能防止工具滑落砸到下方设备，护栏立柱的固定点选在撬座的加强筋位置，不会因为长期倚靠造成立柱松动。整套布局没有追求视觉上的绝对规整，而是把每一处结构的取舍都贴合现场安装、操作、检修的实际需求，把后期现场整改的成本提前消化在三维布局阶段。
