三阶魔方益智玩具结构设计方案

日常接触的三阶魔方，其内部卡接结构的精度直接决定转动顺滑度与使用寿命，很多人只看到魔方外表面的六色方块，却忽略内部十字轴、棱块、角块的配合公差设计，这部分结构恰恰是魔方手感调校的核心。从结构设计角度看，魔方的每个角块需要同时与三个相邻棱块、中心块形成卡接限位，卡接量的设计需要兼顾转动时的防脱性能与转动阻力，卡接过大会导致转动卡顿，卡接过小则容易在高速转动时出现块体脱落的问题。

在实际生产环节，魔方的各个塑料块体多采用注塑工艺成型，而前期的铸造模开发是批量生产的基础，模具的分型面设计需要避开块体的卡接卡槽位置，避免分型线影响卡槽的配合精度，每个块体的脱模斜度需要控制在1度以内，过大的斜度会导致块体装配后出现外观面的段差，影响魔方整体的外观质感。魔方中心块与内部十字轴的连接位置，需要预留弹簧安装的空间，弹簧的预紧力可以通过中心块的螺丝进行调节，这部分的尺寸边界需要严格控制，螺丝的调节行程需要保证在弹簧压缩到极限位置时，块体之间不会出现硬接触摩擦，同时在弹簧完全释放时，块体之间的卡接量仍然能够满足防脱要求。

从应用场景来看，这类三阶魔方除了作为日常益智玩具，也常被用作机械结构教学的演示载体，帮助初学者理解空间限位、公差配合的基本逻辑，在结构建模过程中，需要先完成内部十字轴的基准建模，十字轴的六个轴端同轴度、垂直度公差需要控制在0.02mm以内，否则装配后会出现各个面转动松紧不一的问题。棱块的两侧卡爪需要做圆弧过渡处理，转动时卡爪与相邻块体的接触为线接触而非面接触，能够有效降低转动时的摩擦阻力，角块的三个卡爪分别对应三个相邻面的棱块，卡爪的接触面需要做0.1mm的避空设计，避免魔方在错位转动时出现卡爪干涉的问题。

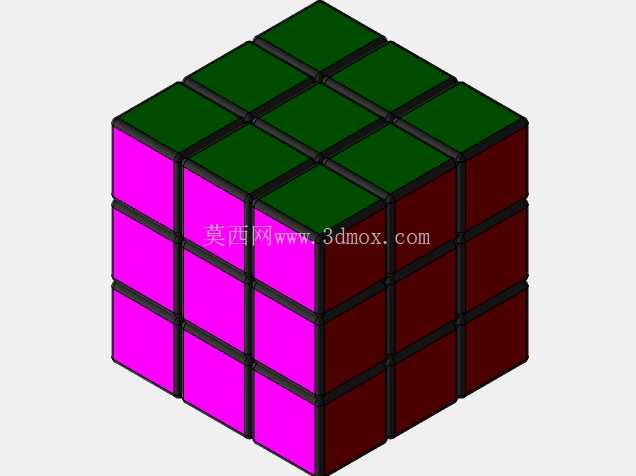

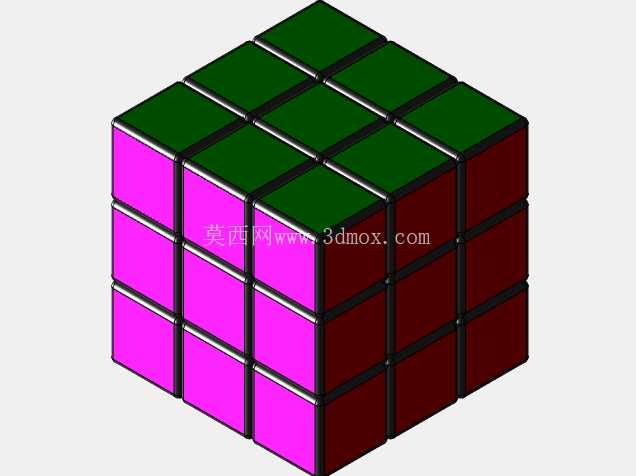

外形尺寸方面，常规三阶魔方的整体外形为57mm边长的正方体，每个面的九个小方块边长为19mm，块体之间的预留间隙为0.1mm，这个间隙既可以避免温度变化导致塑料膨胀出现卡滞，也能够给块体转动留出足够的避让空间。安装边界上，魔方整体无额外外接部件，所有结构都集成在正方体轮廓内部，中心块的外表面与魔方整体外平面齐平，没有突出结构，方便使用者手持转动。在设计过程中，还需要考虑块体的壁厚均匀性，每个块体的壁厚控制在1.5mm左右，壁厚不均会导致注塑成型时出现缩痕，影响块体的尺寸精度与外观质量，内部的加强筋设计需要避开卡接配合面，防止加强筋导致的局部变形影响配合精度。

很多入门级魔方出现的转动卡顿、飞块问题，本质上都是卡接结构的公差设计不合理，或是模具成型时的尺寸偏差导致配合间隙不当，在建模阶段就需要对各个转动角度下的块体位置做干涉检查，模拟45度错位转动时各个卡爪的相对位置，确保在所有转动姿态下，块体之间都不会出现硬干涉，同时卡接量始终保持在0.3-0.5mm的合理区间。魔方的表面色块与块体本体的配合也需要考虑公差，色块嵌入块体表面的凹槽内，凹槽深度为0.8mm，色块厚度为0.9mm，装配后色块略高于块体表面0.1mm，既可以避免色块脱落，也能够保证转动时手指接触的触感清晰。
