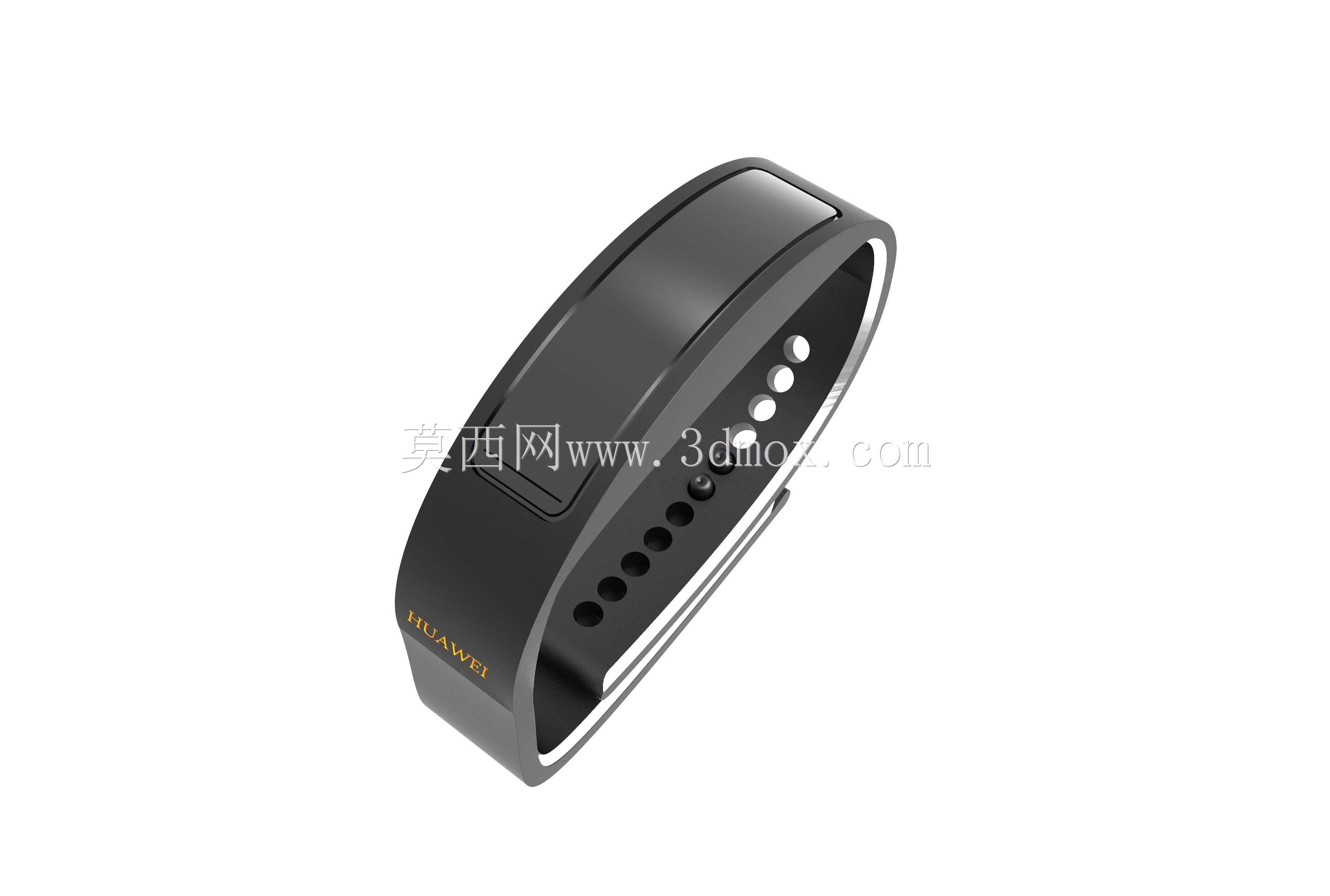

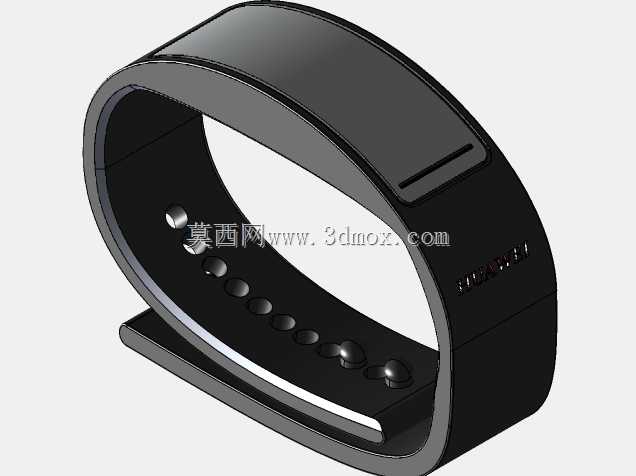

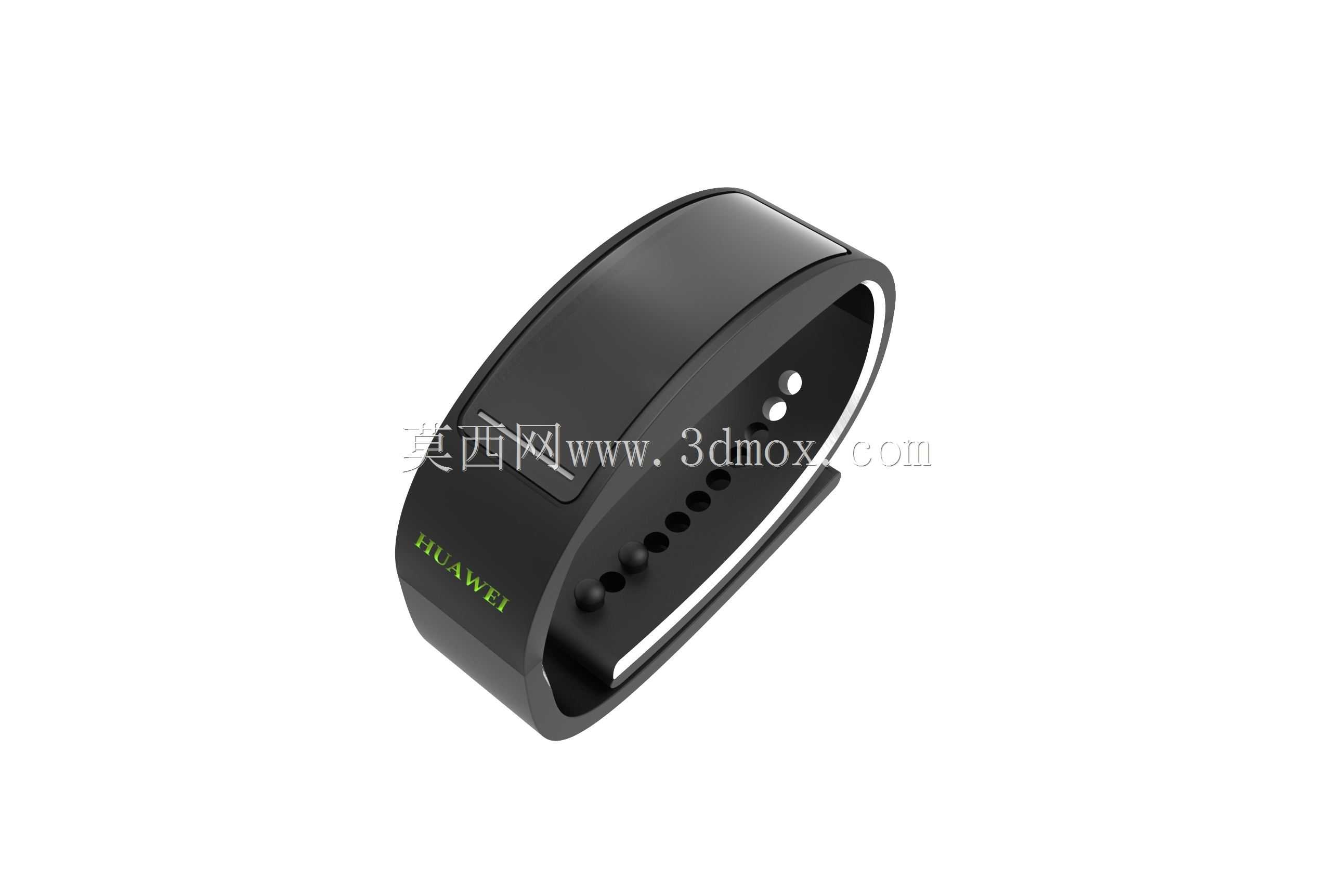

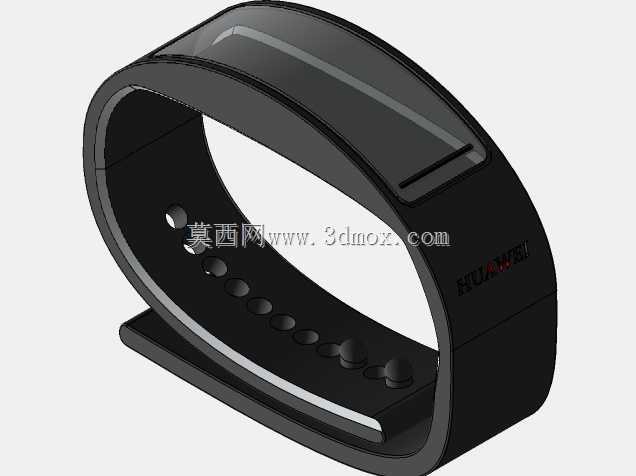

华为智能运动手环外观结构三维数模

　　本次呈现的腕戴式智能设备三维结构，围绕日常佩戴的运动健康监测场景完成全细节建模，覆盖主体机壳、腕带、充电触点、功能按键等全部外露与装配结构，可直接用于消费电子结构设计参考、手板打样校核、产品展示渲染等场景。从实际使用场景出发，该类设备核心服务于日常运动数据采集、睡眠状态监测、消息提醒等功能，建模过程中充分考虑了佩戴贴合度的结构设计逻辑，腕带采用符合人体腕部曲率的弧形过渡，主体与腕带的衔接处做了平滑圆角处理，避免长期佩戴产生硌腕的不适感，腕带表面排布的多组调节孔位，可适配不同粗细的腕部维度，覆盖绝大多数成年用户的佩戴尺寸需求。主体部分的结构设计遵循消费电子的紧凑化布局逻辑，内部预留了传感器模组、电池、主控电路板的安装腔体，

　　腔体壁厚均匀控制在1.2mm，既满足日常跌落的结构强度要求，也不会过度增加整机重量，保证佩戴时的轻量化体验。主体侧面的功能按键做了凸起式的结构设计，按键与机壳的配合间隙控制在0.15mm，既保证按压时的行程反馈清晰，也能避免日常使用中汗液、灰尘进入腔体内部。腕带内侧的充电触点采用内凹式排布，触点表面做了平齐处理，不会在佩戴时直接接触皮肤造成不适感，同时触点的位置避开了腕带与皮肤的主要贴合区域，减少汗液对触点的腐蚀概率。从安装边界来看，主体与腕带采用嵌入式的装配结构，主体两端的卡接槽与腕带端部的卡凸做了过盈配合设计，装配后无松动晃动感，同时不需要额外螺丝固定，简化了装配工序，也提升了整机外观的一体性。腕带的调节孔采用等距排布，

　　孔位边缘做了倒角处理，避免孔位应力集中导致腕带长期使用后出现开裂问题，孔位间距设置为8mm，可实现佩戴松紧度的精细化调节，满足运动时收紧、日常放松的不同佩戴需求。建模过程中对所有外观面的分型线做了隐藏式处理，机壳上下盖的分型面设置在主体侧面的棱线位置，装配后分型线与外观棱线重合，不会破坏外观面的整体流畅感。主体正面的显示区域做了微凸的弧面设计，既提升了显示区域的耐磨防护能力，也能在不同光线角度下减少反光，提升屏幕内容的可读性。腕带材质对应的结构壁厚做了差异化设计，与主体衔接的端部位置壁厚加厚至2.5mm，保证卡接位置的结构强度，避免频繁拆装腕带出现断裂，接触皮肤的腕带主体部分壁厚控制在1.8mm，兼顾佩戴的柔软度与结构韧性。

　　整个模型的所有圆角、拔模角度都按照实际注塑生产的工艺要求设置，外观面的拔模角度不小于1.5度，内部装配结构的拔模角度不小于1度，可直接用于模具设计的参考，不需要额外做工艺性修正。设备的整体重量控制在18g左右，建模时通过对内部腔体的布局优化，将重量集中在主体的中心位置，佩戴时不会出现重心偏移导致的腕带一侧下坠的问题，提升长时间佩戴的舒适度。腕带的扣合结构采用传统的针扣式设计，扣针的长度设置为刚好穿过两层腕带的调节孔，扣合后不会突出腕带表面，避免勾挂衣物。所有外露的金属部件，包括充电触点、扣针，都在建模时预留了镀层厚度的装配间隙，保证实际生产中镀层处理后仍能顺利装配。
