三叶式真实尺寸指尖陀螺结构设计

日常做结构验证时，这类手持旋转类小物件常被用来做动平衡、公差配合的入门验证载体，很多刚接触结构设计的工程师也会通过这类小零件练习旋转件的装配逻辑。从实际使用场景来看，这类三叶结构的指尖陀螺主要用于手持状态下的手指拨动旋转，依靠对称配重实现长时间稳定转动，既可以作为日常手部放松的小物件，也能在小型结构展会上作为动平衡演示的简易载体，部分教学场景中还会用它讲解转动惯量、轴承配合的基础原理。

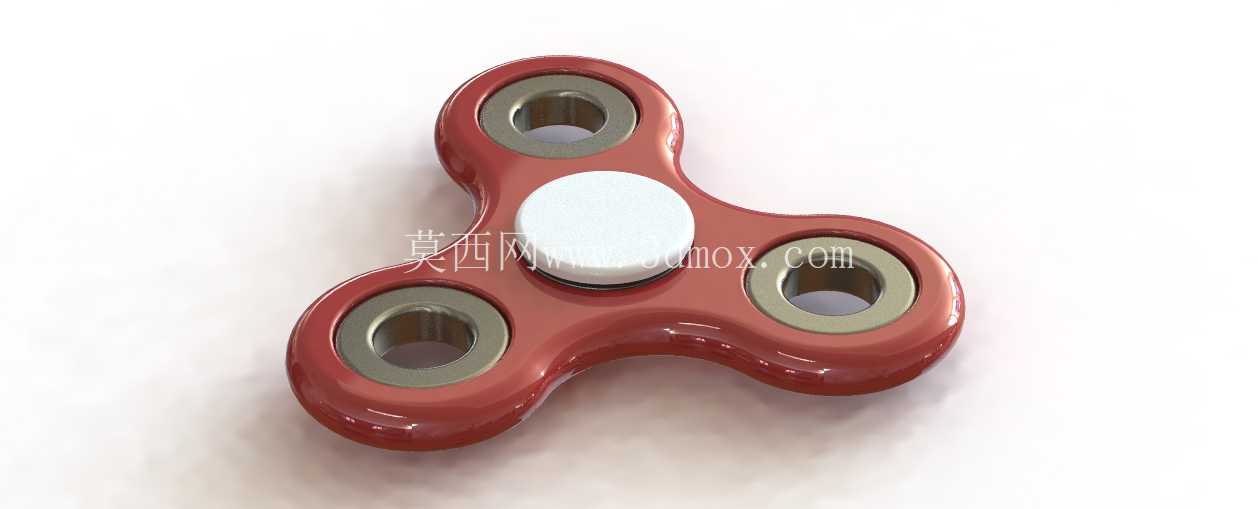

从功能特性来看，这款三叶指尖陀螺采用中心轴承承载、三个叶端配重块的对称布局，中心位置设置按压承载盖，使用时手指夹持中心盖的上下端面，另一只手拨动叶身即可实现旋转。三个叶端的配重环采用金属材质嵌入塑料叶身，既保证了整体重量控制在手持舒适的区间，又能通过端部配重提升转动惯量，延长单次拨动后的旋转时长。中心轴承采用标准深沟球轴承配合，内圈与中心固定轴过盈配合，外圈与叶身主体的安装孔过渡配合，保证旋转过程中无径向窜动，转动时的阻尼均匀，不会出现卡顿或偏心晃动的问题。

设计思路上，整体采用120度三等分的对称结构，从根源上降低动平衡校正的难度，叶身的外轮廓做了大圆角过渡处理，避免旋转过程中锐角剐蹭手指，同时圆角过渡也能减少注塑成型时的应力集中问题，降低零件生产时的翘曲变形概率。中心按压盖采用可拆卸式结构，既方便轴承的安装与更换，也能在日常维护时快速清理轴承缝隙内的灰尘与毛絮，延长整体使用寿命。叶端的配重环安装孔采用台阶孔设计，配重环压入后端面与叶身表面齐平，不会出现突出的棱角，握持时触感更顺滑，也避免旋转过程中配重环脱出的风险。

外形尺寸与安装边界方面，整体最大回转直径控制在75mm以内，符合成年人单手握持的舒适尺寸范围，中心按压盖的直径为18mm，刚好适配成年人指腹的按压接触面积，长时间夹持也不会出现局部压痕。整体厚度控制在12mm，叶身主体厚度为8mm，配重环厚度与叶身一致，中心轴承的安装孔直径为22mm，适配标准608型号深沟球轴承，不需要额外定制非标轴承，大幅降低了生产与维护的配件成本。三个叶端的配重环外径为16mm，内孔直径为8mm，配重环的重量控制在5g每个，三个配重块加上叶身主体的总重量约60g，重量适中，既不会因为过轻导致转动惯量不足旋转时间短，也不会因为过重导致长时间握持手部疲劳。

实际装配过程中，需要先将轴承压入叶身主体的中心安装孔，压装时保证轴承端面与叶身表面齐平，随后将三个配重环分别压入三个叶端的台阶孔内，压装后检查配重环是否完全贴合台阶面，无突出或凹陷，最后将上下两个中心按压盖分别卡入轴承内圈的上下端面，卡接到位后检查整体转动是否顺畅，用手拨动叶身时应无偏心晃动，旋转过程中无异常摩擦声响。日常使用时不需要额外添加润滑油，轴承自带的润滑脂即可满足长时间低转速旋转的使用需求，如果进入灰尘导致转动阻尼变大，只需要拆下中心按压盖，取出轴承用无尘布擦拭干净后重新装回即可恢复顺畅转动。

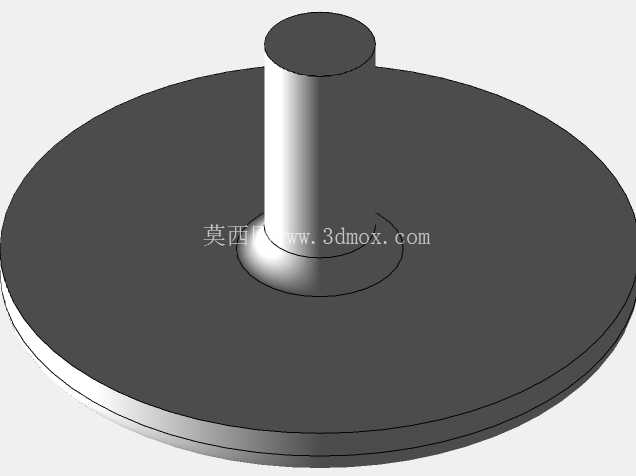

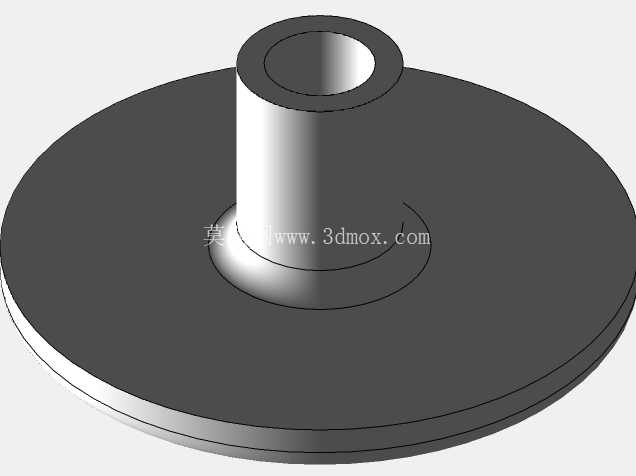

从结构设计的细节来看，叶身的背面做了均匀的薄壁加强筋布局，既保证了整体结构强度，避免摔落时叶身断裂，又能尽可能减少材料用量，控制整体重量。加强筋的厚度控制在1.2mm，不会在零件表面产生明显的缩痕，保证外观面的平整光滑。所有的棱边都做了R0.5的圆角处理，不仅提升握持触感，也能在模具生产时减少锐角位置的模具磨损，延长模具使用寿命。中心固定轴与上下按压盖的配合采用小过盈配合，装配后不会出现松动脱落的问题，同时也可以借助小工具轻松拆卸，方便维护更换配件。
