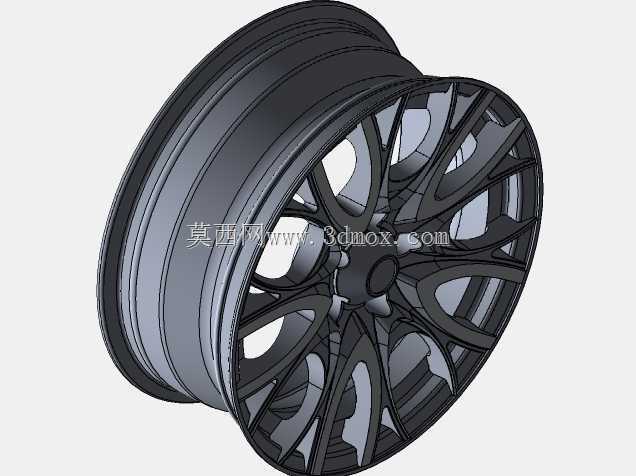

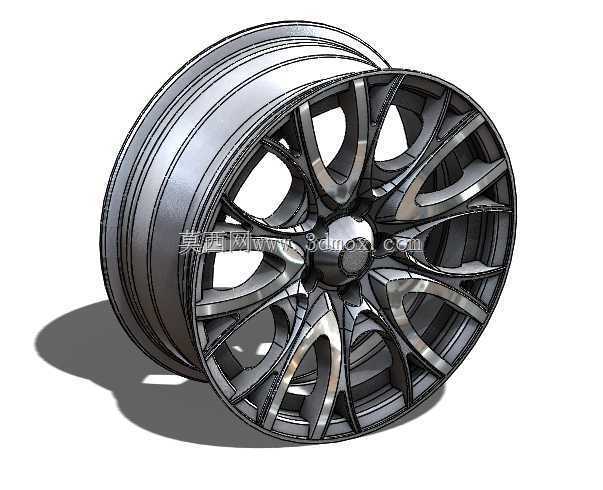

低压铸造铝合金钻石切割乘用车轮辋结构

　　该轮辋采用低压铸造工艺成型铝合金基体，匹配乘用车常规17-19英寸轮辋安装规格，轮辐采用多组分叉式钻石切割造型，在保证结构强度的前提下优化了视觉层次感，同时兼顾了车轮旋转过程中的动平衡冗余设计。从实际装车场景来看，这类轮辋主要适配家用轿车、城市SUV等乘用车型，承担轮胎承载、固定以及行驶过程中载荷传递的核心作用，轮辋的胎圈座位置严格匹配常规真空轮胎的安装尺寸，轮缘处做了加厚过渡处理，能够应对日常行驶中路边石剐蹭、颠簸路面冲击等常见工况，避免轮缘变形导致的轮胎漏气问题。

　　设计过程中优先考虑了轮辐的受力分布，每一组分叉轮辐都从轮毂中心安装座位置向外平滑过渡到轮辋轮缘处，截面采用渐变式厚度设计，靠近中心座位置厚度更大，能够有效分散制动过程中产生的扭矩以及过弯时的侧向载荷，靠近轮缘位置适当减薄，在不降低整体强度的前提下控制轮辋整体重量，降低非簧载质量，提升车辆行驶的操控响应性。轮辋中心的安装孔位严格遵循乘用车通用PCD节圆尺寸规范，中心孔预留了适配不同车型中心圈的安装余量，螺栓孔位置做了沉头强化处理，避免长期使用后螺栓孔出现应力变形，同时轮辋的偏距设计预留了足够的刹车卡钳避让空间，能够兼容多数原厂单活塞、改装四活塞刹车卡钳的安装需求，不需要额外加装垫片即可完成装车。

　　钻石切割面集中在轮辐的正面可视区域，切割面与非加工面之间做了平滑的圆角过渡，避免应力集中点的出现，同时切割后的表面经过阳极氧化处理，提升了表面耐腐蚀性，能够抵御日常行驶中泥水、融雪剂的侵蚀，降低表面氧化失光的概率。轮辋的气门嘴位置预留了标准的橡胶气门嘴安装孔，同时也兼容金属防爆气门嘴的安装，孔位边缘做了倒角处理，避免安装气门嘴时割破橡胶密封层。从结构仿真的角度来看，这类多辐条设计的轮辋径向载荷分布均匀，在13度冲击测试、弯曲疲劳测试、径向疲劳测试的常规验证工况下，应力集中点均出现在轮辐与中心座连接的过渡位置，设计时已经在该位置做了加厚以及圆弧过渡处理，能够满足常规乘用车的使用强度要求。

　　轮辋的轮槽位置设计了标准的轮胎拆装凹槽，方便轮胎维修时的拆装作业，不会出现轮胎卡滞难以拆装的问题，同时轮槽的深度符合真空轮胎的密封要求，能够保证轮胎充气后的密封性能，避免慢漏气问题。在实际建模过程中，轮辐的曲面采用G2连续过渡，保证钻石切割面与相邻曲面的衔接顺滑，没有突兀的棱角，既提升了外观的精致度，也避免了棱角位置在长期使用后积灰难以清理的问题。轮辋的整体重量控制在同尺寸铸造轮辋的常规水平，兼顾了强度与轻量化需求，不需要额外做轻量化偷轻处理即可满足日常代步、偶尔激烈驾驶的使用需求，轮辋背面的辐条背面做了拔模斜度处理，完全适配低压铸造的生产工艺要求，不需要额外的后续机加工即可完成毛坯成型，仅正面钻石切割区域需要后续数控精加工，能够有效控制生产制造成本。
