剪式方螺纹螺旋顶升支撑机构

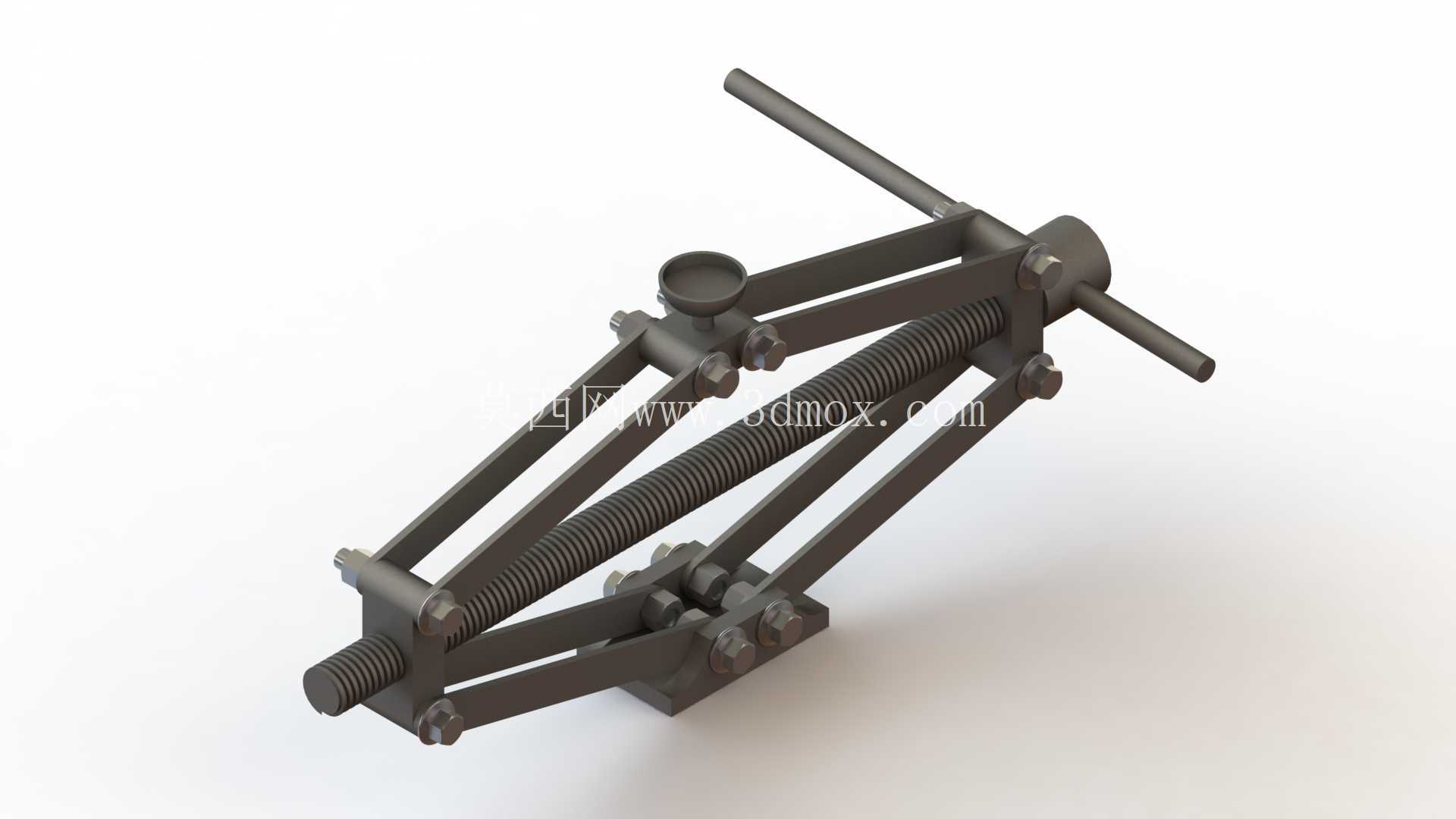

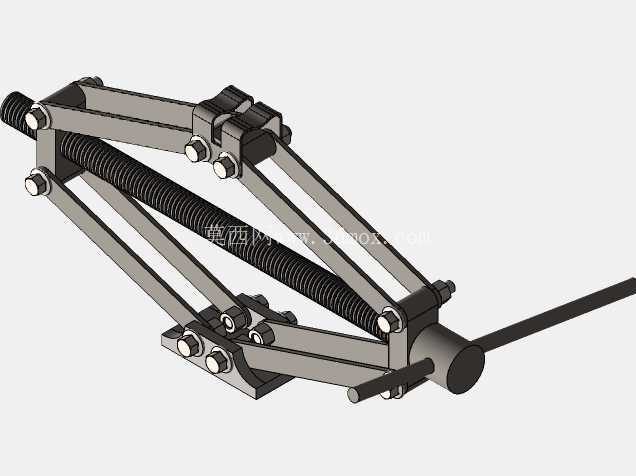

　　这套剪式方螺纹螺旋顶升机构面向中小吨位的机械式支撑作业，结构上以横向布置的方螺纹丝杠作为驱动核心，通过两侧对称连杆的角度变化，把丝杠旋转运动转化为顶部承托点的垂直升降。与液压顶升装置相比，该类机构没有油路、密封件和泵站依赖，载荷保持主要依靠螺纹副自锁与连杆几何约束，在检修平台、工装夹具、设备装配线、教学实验台以及临时支撑场景中更容易维护。实际使用时，操作人员转动端部横杆，丝杠牵引两侧螺母座沿轴向靠近或远离，下部连杆与上部连杆绕铰接点同步收拢或展开，顶端承托碗座随之升高或降低。方螺纹牙型承载面接近垂直于受力方向，传动效率和轴向承载能力较普通三角螺纹更适合承压传动，磨损后也便于通过间隙补偿或更换螺母件恢复性能。

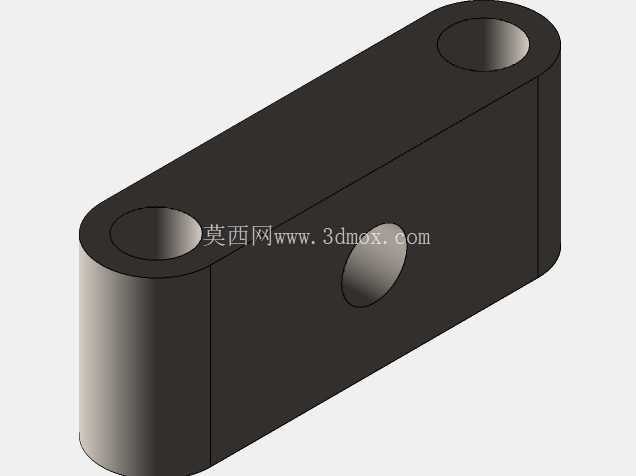

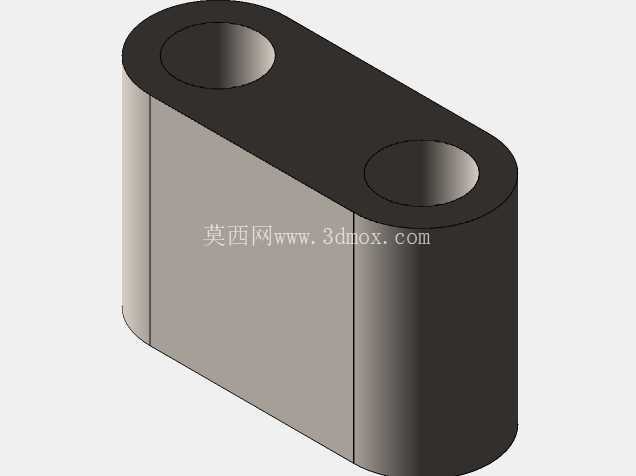

　　建模时需要重点处理丝杠、开合螺母座、四组主连杆、端部铰轴、底部支撑脚和顶部承托座之间的装配关系。丝杠两端应保留旋转支撑边界，轴肩、挡圈或端盖位置要限制轴向窜动；螺母座与连杆之间通过销轴连接，销轴中心线必须与丝杠轴线保持空间垂直，否则运动过程中会出现连杆偏摆、螺母卡滞和局部附加弯矩。两侧连杆采用镜像布置，铰接孔同轴度直接决定升降过程是否平顺，若孔位存在前后错差，机构在受载时会产生扭转载荷，严重时造成销轴弯曲或连杆侧板摩擦。

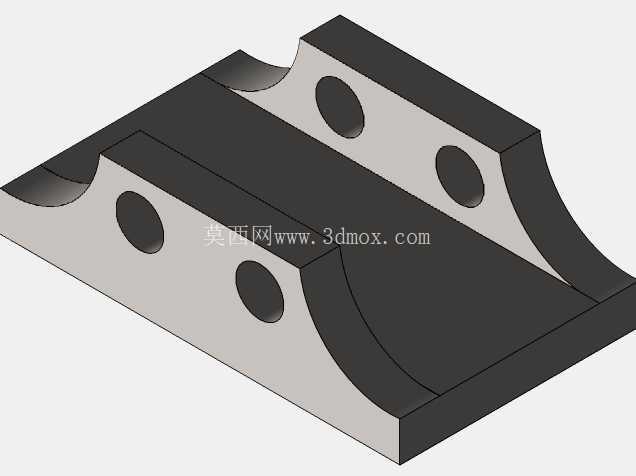

　　从功能特性看，剪式连杆在低位时展开角度较大，初始顶升力相对温和；随着螺母座继续靠近，上下连杆夹角变小，顶端升程增加，但机构对丝杠轴向力和铰接点强度的要求也随之提高。设计中不能只按额定载荷静态校核，还应考虑偏载、冲击、地面不平以及操作杆突然加力等工况。顶部承托碗座用于贴合被支撑件的圆弧或平面接触区域，其接触面应保留足够的摩擦和定位边界；底部支撑脚则需要提供稳定支撑宽度，避免在顶升过程中因水平分力导致外张或滑移。

　　外形尺寸方面，该机构在收拢状态下具有较低的进入高度，适合塞入设备底座、型钢梁下方或工装平台间隙；展开后顶部达到工作高度，侧向操作杆需预留旋转空间，横杆两端不能与地面、设备侧板或相邻工装干涉。丝杠伸出端和操作杆连接部位应明确扳手空间，若用于固定工位，可在周边设置防护导向槽，限制横杆回转半径；若用于移动检修，则要控制整机宽度和重量，使底部两脚能够落在坚实支承面上。安装边界上，底部两脚的接触面积、顶部承托点的对中位置以及被顶件的重心投影都应落在机构稳定区域内，重心偏离过大时，即使螺纹副能够自锁，也可能引起侧向倾覆。

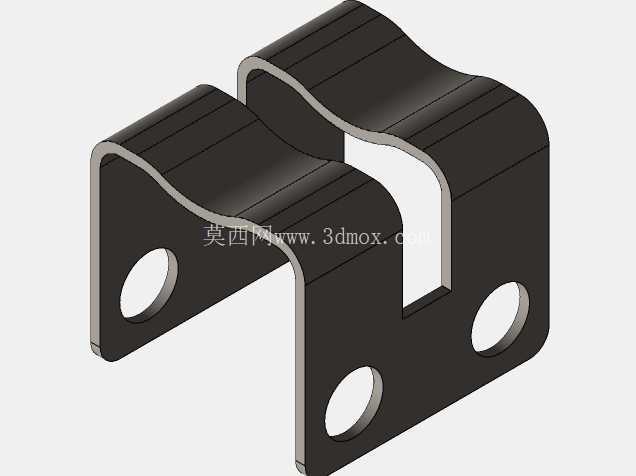

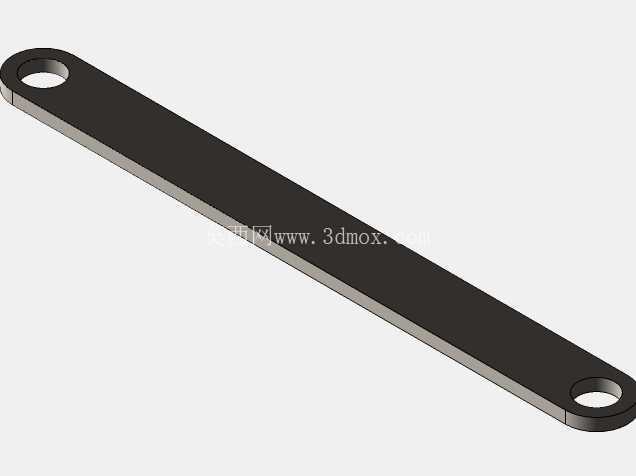

　　结构细节上，连杆板厚、销轴直径和铰接衬套长度需要匹配额定载荷。连杆孔位宜采用双层侧板或加强折弯形式，以降低孔边挤压应力；销轴两端可通过开槽螺母、开口销或卡圈固定，防止工作振动后脱落。丝杠螺纹段长度决定有效升降行程，螺纹起止位置应设置安全余量，避免螺母座在极限位置脱开；靠近两端支撑处可加入限位台阶或止挡块，使操作人员在升到最高位或降到最低位时获得明确机械反馈。承托座与上部连杆之间的铰接应允许小角度摆动，以适应被支撑面不完全水平的情况，但摆动角度不宜过大，否则会削弱顶部定位稳定性。

　　在三维建模过程中，可先按额定行程确定丝杠螺纹中径、螺母座移动距离和连杆孔距，再用草图约束验证剪臂角度与顶升高度的关系。装配体里应保留丝杠旋转、螺母座平移和连杆摆动的运动逻辑，碰撞检查重点关注螺纹端部、螺母座外形、连杆内侧焊缝或倒角、销轴端头以及顶部座在最低位置时的避让关系。对于工程出图，还需补充铰接孔配合、丝杠端部轴承或衬套支撑、螺纹润滑方式以及关键件材料热处理要求。整体结构紧凑、动作直观、承载路径清晰，既可以作为机械原理课程中螺纹传动与连杆增力机构的演示对象，也能够为小型起重支撑工装的详细设计提供直接参考。
