影视道具类雷神战锤结构设计方案

本次呈现的锤类结构设计，最初的需求来自影视道具定制与文创周边开发场景，区别于工业敲击用锤的功能导向，该设计核心围绕影视IP形象的高还原度落地，同时兼顾实体摆件的结构强度与展示适配性。从实际应用场景来看，该结构可直接用于树脂翻模、失蜡铸造的小批量文创生产，也可作为3D打印手办的原型文件，适配展会陈列、个人收藏、主题活动道具等多个使用场景，部分结构优化版本还可加装发光组件，适配cosplay活动的动态展示需求。

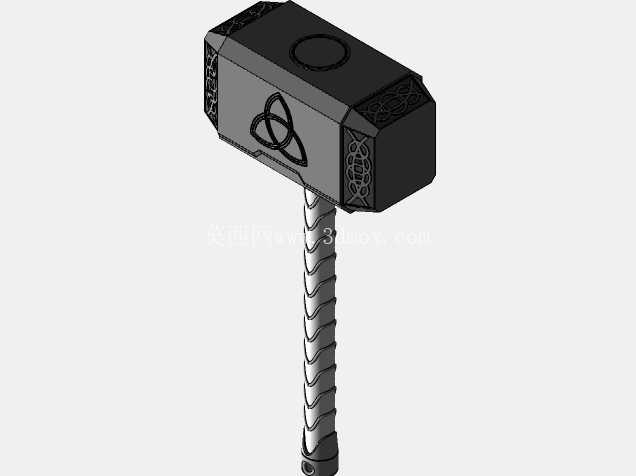

设计思路上，首先拆解了原IP形象中锤体的视觉特征，将锤身的符文雕刻区域做了结构分层处理，避免一体雕刻带来的脱模难度，锤身主体采用近似长方体的倒角结构，六个端面分别做了不同的纹理分区：顶面设置圆形凹陷定位槽，可适配后续加装装饰铭牌或者发光模组的安装需求，四个侧面分别布置凯尔特结样式的浮雕纹理，纹理深度控制在1.2mm，既保证视觉上的立体感，又不会在铸造或者打印过程中出现粘模、断棱的问题。锤身与锤柄的连接位置采用了嵌入式方榫结构，区别于常规圆柱插接的易松动问题，方榫的四个接触面分别做了0.15mm的过盈配合公差，安装时可通过厌氧胶辅助固定，完全满足摆件类产品的抗晃动需求，即使是1.2米高度的落地展示版本，该连接结构也能承受长期放置的剪切力，不会出现锤头下垂、连接松动的问题。

从外形尺寸与安装边界来看，常规桌面摆件版本的锤身截面尺寸为120mm*80mm，整体长度控制在350mm，适配普通桌面陈列架的层板高度，不会出现超出台面放置不稳的问题；如果是用于真人cos的1:1版本，可将整体尺寸等比例放大至420mm锤身长度，整体重量控制在2.5kg以内，锤柄部分做中空结构设计，外壁厚度保留3mm，既保证握持时的手感重量，又不会因为过重导致长时间持握疲劳。锤柄表面的缠绕纹理采用螺旋式凸起结构，凸起高度0.8mm，螺旋导程12mm，完全模拟皮革缠绕的视觉效果，同时该结构在铸造脱模时可直接沿轴向拔模，不需要额外做侧抽芯结构，大幅降低模具加工的复杂度与生产成本。

功能特性层面，该结构做了多场景适配的冗余设计：锤身底部预留了M6的标准螺纹孔，可直接连接通用展示支架，不需要额外做转接件，适配亚克力展示台、金属落地支架等不同的陈列配件；锤身内部可根据需求选择实心或者空心结构，空心版本的内壁厚度保留2.5mm，内部可放置配重块或者电子元件，满足不同使用场景下的重量需求，比如用于影视拍摄的道具版本可在内部填充发泡材料降低重量，用于收藏的金属铸造版本可做实心结构提升压手感。结构细节上，所有浮雕纹理的边角都做了R0.3mm的圆角处理，避免尖锐边角在生产过程中出现崩缺，同时也能提升成品触摸时的质感，不会出现划手的问题；锤柄的末端做了圆弧收边处理，握持时贴合手掌轮廓，即使长时间持握也不会出现硌手的问题。

从生产适配性来看，该结构完全适配砂型铸造、失蜡铸造以及3D打印的工艺要求，没有倒扣结构，所有拔模方向统一沿锤柄轴向，模具分模面设置在锤身与锤柄的连接位置，分模线刚好被锤身端部的纹理遮挡，后续打磨处理的工作量非常小，能有效提升批量生产的效率。针对不同的生产工艺，结构也做了对应的公差预留：用于金属铸造的版本，所有配合面预留0.3mm的打磨余量，避免铸造收缩导致的装配问题；用于3D打印的版本，将浮雕纹理的最小壁厚提升至0.8mm，避免打印过程中出现薄壁断裂的问题。实际测试中，采用PLA材料打印的1:2版本，整体结构强度可承受1.5米高度的自由跌落不出现断裂，采用锌合金铸造的版本，表面做仿古铜处理后，纹理细节的还原度可达95%以上，完全满足高端文创产品的品质要求。
