三阶益智魔方立体结构数模设计

这款三阶魔方的三维结构设计，最初是为了匹配益智玩具量产环节的铸造模具开发需求，在结构建模阶段就充分考虑了后续压铸成型、零件装配、实际把玩的全流程要求。从实际应用场景来看，这类结构数模一方面可作为玩具铸造生产环节的模具设计基准，另一方面也可作为机械结构教学的典型案例，用来演示空间限位结构、多轴转动配合的设计逻辑，不少高校的机械原理课程会选用类似的等比例立方体转动结构作为空间机构的入门教学载体，帮助初学者理解三维空间内的运动约束关系。

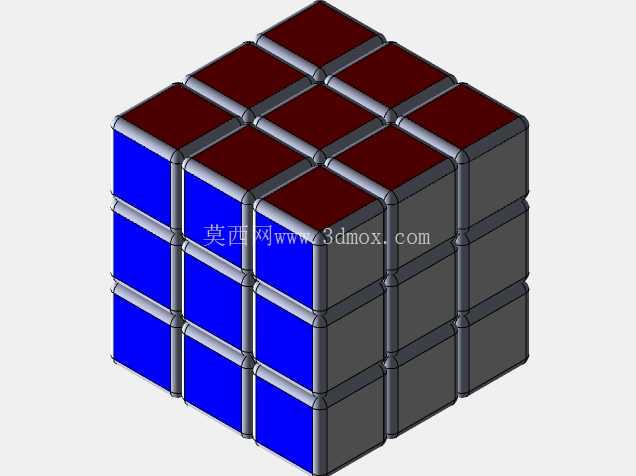

从功能特性来看，整个魔方采用标准三阶立方体布局，三个可见面分别设置红、蓝、灰三色块面，每个色块对应独立的小块零件，小块之间通过内部的十字轴结构实现卡接限位，保证任意一层都可以绕对应中心轴顺畅转动，不会出现零件松脱或者卡滞的问题。建模过程中特意对每个小块的边角做了圆弧过渡处理，一方面是避免铸造过程中出现应力集中导致的零件缺角、飞边问题，另一方面也能提升实际把玩时的手感，避免尖锐棱角带来的使用不适感。每个小块的拼接面都预留了均匀的配合间隙，这个间隙值是结合常用ABS工程塑料的成型收缩率、铸造脱模斜度反复校核确定的，既不会因为间隙过小导致转动时相邻块互相摩擦卡顿，也不会因为间隙过大出现整体结构松散、转动错位的问题。

设计思路上没有采用市面上常见的一体化拼接快拆结构，而是优先匹配金属铸造模的成型逻辑，将每个外露色块块体与内部卡接脚做了一体化建模，减少后续装配环节的零件数量，降低模具开模时的滑块抽芯复杂度。内部的中心连接轴采用正六面体十字交叉布局，六个中心块分别固定在对应轴端，棱块与角块的卡脚从三个方向嵌入中心轴形成的卡槽内，不需要额外的紧固件就能实现整体结构的锁止，这种结构设计在铸造生产时可以大幅减少模具的分型面数量，降低模具加工成本，同时提升成品零件的尺寸一致性。

外形尺寸与安装边界方面，整个魔方采用标准57mm立方体外形设计，这个尺寸是结合成年人手掌握持舒适度、单块零件的铸造壁厚要求综合确定的，单块零件的最小壁厚控制在1.8mm，满足铸造工艺对最小壁厚的要求，避免充型过程中出现冷隔、浇不足的缺陷。转动时的最大外轮廓边界不会超出正立方体的外接圆柱范围，也就是说任意面转动90度的过程中，块体的最大突出量不会超过0.2mm，保证转动过程中整体结构始终保持规整的立方体形态，不会出现刮蹭相邻层块体的问题。中心轴的安装孔位预留了0.1mm的同轴度公差，保证六个方向的转动轴线完全垂直相交于立方体的几何中心，避免出现转动偏心、某一层转动阻力过大的问题。

在结构细节处理上，每个块体的卡接接触面都做了微小的斜面导向设计，装配时可以顺着导向斜面顺利滑入卡槽，不需要额外的工装就能完成整机组装，同时长期转动磨损后，导向斜面还能起到自动补偿间隙的作用，延长产品的整体使用寿命。块体表面的色块区域做了0.3mm的下沉台阶，后续生产时可以直接在这个台阶区域粘贴色片或者做表面喷涂处理，不需要额外做定位治具，提升后处理工序的加工效率。建模时所有的棱边都做了R0.5的圆角处理，除了提升手感之外，也能避免铸造过程中尖角位置出现的粘模问题，提升模具的使用寿命，减少生产过程中的修模频次。
