保时捷卡雷拉4s轿跑外观曲面造型

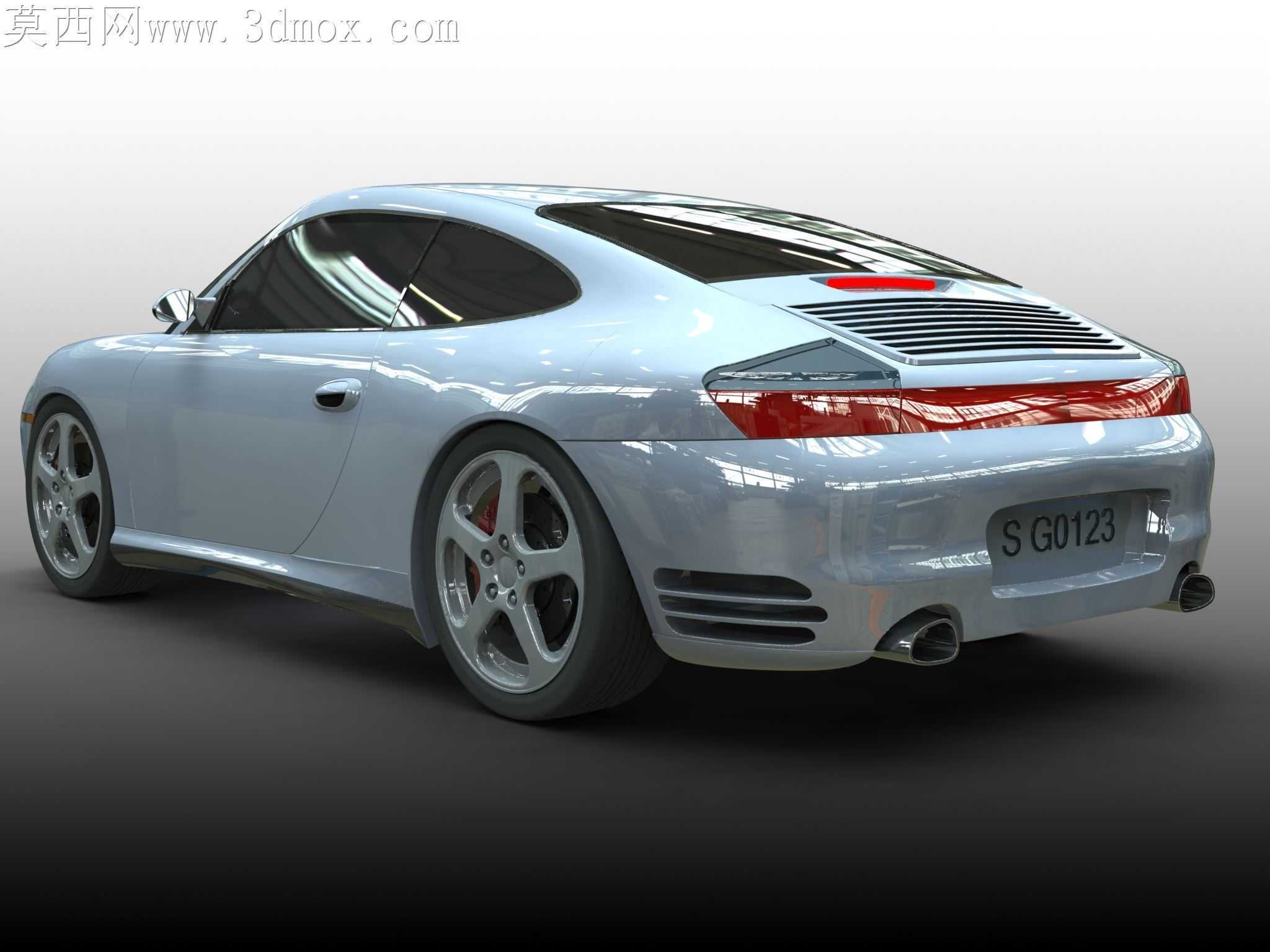

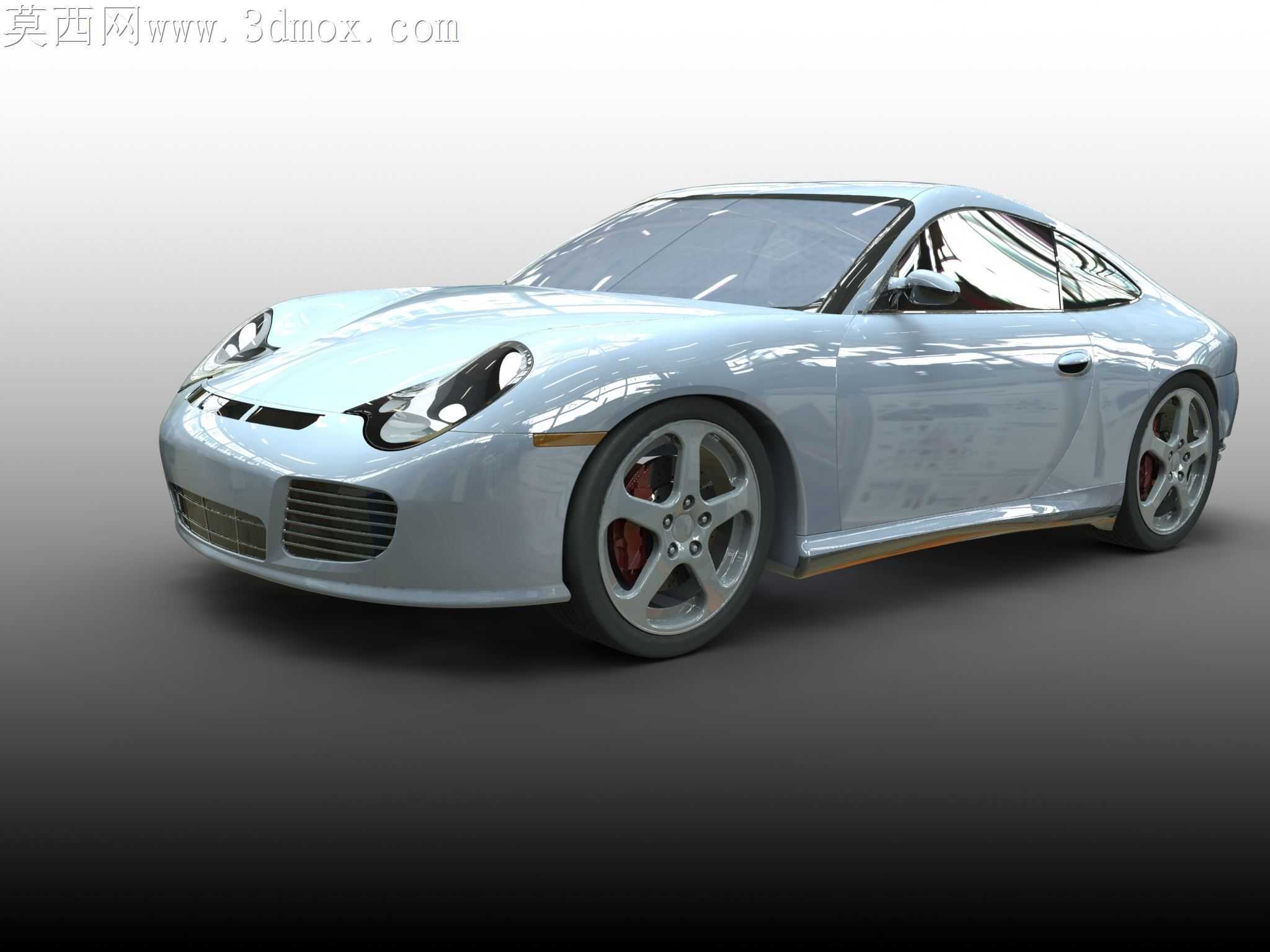

量产跑车外覆盖件的冲压成型环节，A级曲面的曲率连续性偏差会直接导致钣金件脱模后出现光影畸变，侧围与翼子板拼接处的棱线R角公差若超过0.1mm，烤漆后光线反射会出现肉眼可见的断差，这也是很多外观模型在渲染阶段看不出问题，落地做样件时频繁返工的核心诱因。这款卡雷拉4s的曲面重构全程围绕冲压脱模的工艺要求做调整，前舱盖的双曲率弧面没有盲目追求概念图里的极致低趴弧度，而是在保留原厂溜背俯冲姿态的前提下，给曲面预留了1.2度的脱模斜度，避免冲压时板料在模腔里出现粘模拉伤。前保险杠两侧的进气口边缘做了渐变R角处理，靠近大灯的位置R角收窄到2mm匹配灯组的锐利轮廓，往下衔接前唇的位置R角逐步放大到5mm，既保证了视觉上的线条流畅度，也让冲压成型时板料的流动速率更均匀，不会出现局部减薄开裂的问题。侧窗边框的曲面和车门钣金的衔接处，没有做生硬的棱线拼接，而是用G2连续的过渡曲面把窗框的镀铬安装位和车门外板做了融合，这个位置是实车装配时公差累积最明显的区域，曲面重构时特意把安装面的基准和车门内板的定位孔做了同轴对齐，后续装配时密封条的压缩量能稳定控制在1.5mm到2mm之间，不会出现高速行驶时的风噪漏点。轮拱位置的外扩曲面没有照搬改装款的宽体数据，而是按照原厂量产版的轮眉间隙做了偏移，轮拱边缘和轮胎侧壁的静态间隙预留了25mm的跳动空间，匹配悬架压缩行程的极限位置，避免满载过坎时轮胎蹭到轮拱内衬。车尾的鸭尾扰流板和尾箱盖的曲面做了一体化处理，扰流板的上翘角度控制在7度，这个角度下高速行驶时的下压力增益刚好能覆盖180km/h时速下的车尾升力抵消需求，同时不会因为角度过大增加额外的风阻系数。车门把手的凹陷曲面做了内收3mm的处理，贴合人手抓握时的指腹弧度，同时凹陷边缘的曲面和车门主曲面保持G3连续，洗车或者擦拭时不会出现积灰的死角。轮毂的辐条曲面做了等壁厚偏移，每根辐条的背面都预留了刹车卡钳的避让空间，对应大四活塞卡钳的安装位置，辐条和卡钳之间的静态间隙留了8mm，即使激烈驾驶时刹车系统热膨胀也不会出现剐蹭。前大灯的透明灯罩曲面和前翼子板、前舱盖的曲面做了齐平处理，灯罩边缘的分型线隐藏在翼子板的拼接缝隙里，不会破坏前脸的整体光影完整性。
