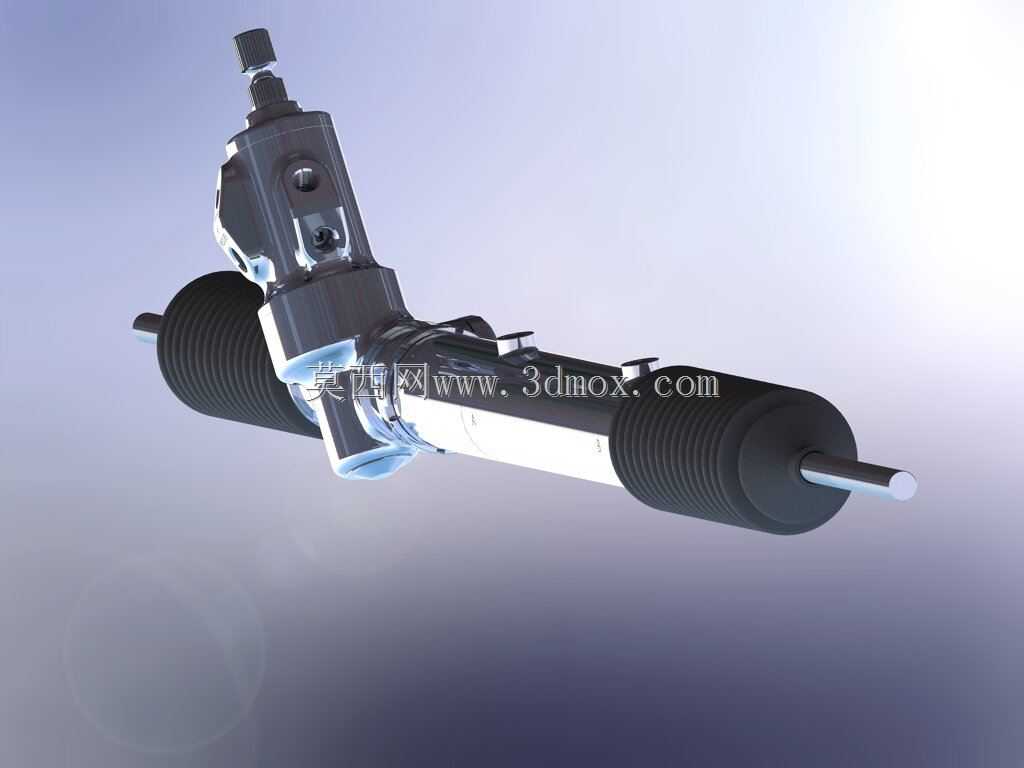

汽车动力转向齿条精密结构设计

在乘用车与轻型商用车的底盘转向系统布局中，动力转向齿条是衔接转向器输入轴与转向横拉杆的核心传动部件，直接决定转向操作的力传递效率与路感反馈精度。日常整车装配场景下，该部件需要匹配前副车架的预留安装位，两端通过球头销连接左右转向节，中部的齿条壳体通过橡胶衬套与副车架安装点柔性固定，避免行驶过程中路面激励直接传递到转向管柱引发方向盘抖动。从功能实现逻辑来看，该结构采用齿轮齿条啮合的传动形式，配合液压助力腔的油压作用，能够将驾驶员施加在方向盘上的旋转力矩转化为齿条的轴向直线运动，同时放大输出推力，降低低速挪车、原地转向时的操作力，高速行驶时又能通过啮合间隙的精准控制保留合适的路感，避免转向过于轻盈引发的发飘问题。设计阶段首先要确定齿条的模数与齿形参数，需要匹配整车前轴载荷对应的转向力需求，齿面采用变厚齿形设计，啮合间隙通过调整压块的弹簧预紧力控制，既保证全程转向无卡滞，又能限制齿轮齿条的反向冲击，延长部件使用寿命。齿条本体的行程需要匹配整车最大转向角要求，两端的螺纹连接段长度要预留足够的前轮前束调整余量，避免四轮定位时调整量不足导致轮胎偏磨。外部的波纹防尘套采用耐油橡胶材质，卡箍固定位置需要避开转向极限位置的运动干涉区域，防止转向打满时防尘套被拉扯破损，导致泥沙进入啮合腔加剧齿面磨损。助力腔的密封结构采用多道密封圈组合设计，能够承受系统最高工作油压而不发生渗漏，进出油口的位置布局要避开周边悬架摆臂、稳定杆的运动轨迹，同时方便整车装配时的油管对接，减少装配工序的操作难度。安装边界方面，壳体上的固定衬套中心距需要严格对应副车架安装孔位公差，齿条处于中间位置时，两端伸出长度保持对称，确保左右转向的最大转角一致，避免出现转弯半径左右偏差过大的问题。
