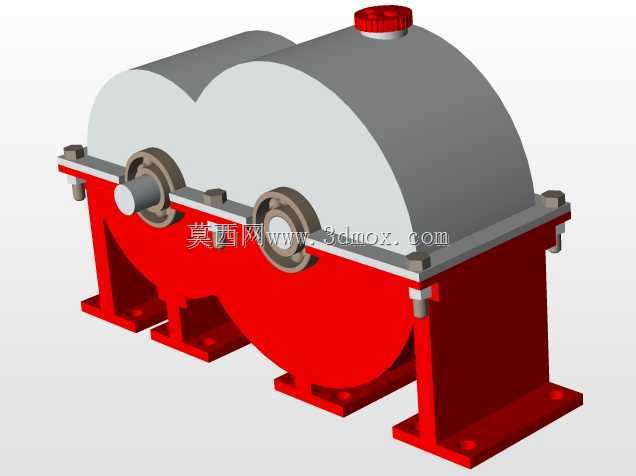

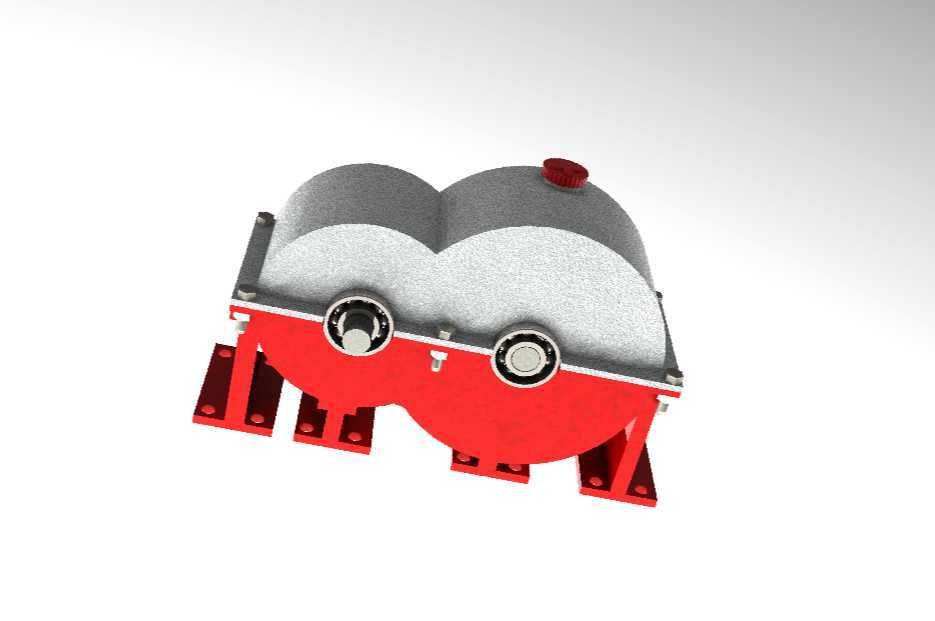

这款卧式双圆弧箱体的减速装置,主要适配常规工业场景里的动力传输匹配需求,常见于输送线驱动端、小型搅拌设备动力输入端、轻工生产线的传动工位,用来匹配原动机与工作端的转速差,把电机输出的高转速低扭矩动力,转化为工作端需要的低转速大扭矩输出,同时承担传动过程中的径向与轴向载荷,保障整套传动链路的运行稳定性。从结构设计来看,箱体采用上下剖分的双圆弧造型,上箱盖对应内部两级齿轮的啮合腔体做了圆弧凸起设计,既给大直径齿轮预留足够的运转空间,避免齿轮运转时和箱体内壁发生干涉,也能在同等储油量的前提下压缩箱体的整体宽度,减少设备安装时的横向空间占用。箱体下部的安装支座采用四个带安装孔的支脚结构,支脚和箱体主体做了加强筋过渡,安装时可以通过螺栓直接固定在设备的安装基座上,安装孔的孔位公差适配常规工业安装的基准要求,不需要额外做转接板就能完成固定。输入输出轴采用平行轴布置,两个输出端的轴承位都做了凸台定位结构,轴承装配时可以直接抵靠凸台完成轴向定位,减少装配时的调整工作量,轴伸端的密封位预留了标准密封件的安装槽,能适配常规的骨架油封,避免箱体内的润滑油渗漏,同时阻挡外部的粉尘、碎屑进入箱体内部磨损齿轮与轴承。箱体顶部设置了透气塞安装位,也就是模型上顶部的红色部件位置,设备长时间运转时箱体内的温度升高、气压上升,透气塞可以平衡箱体内外的气压差,避免因为内部压力过高导致密封件失效漏油。设计过程中优先考虑了装配与维护的便利性,上下箱盖的结合面做了精加工平面处理,装配时涂覆密封胶就能实现结合面的密封,不需要额外加工密封槽;箱体内腔的底部预留了油池空间,齿轮运转时可以通过带油结构实现飞溅润滑,不需要额外配置强制润滑系统,降低了设备的配套成本与后期维护工作量。从安装边界来看,这款减速装置的整体重心落在四个安装支脚的支撑范围内,安装时不需要额外做配重调整,轴伸端的中心高适配常规同功率段电机的安装中心高,和电机配套时可以直接通过联轴器连接,不需要调整安装基座的高度差。箱体的侧壁预留了油标与放油孔的安装位置,日常维护时可以直接通过油标观察箱体内的润滑油液位,需要换油时打开下部的放油螺塞就能排空旧油,维护操作不需要拆解整个箱体,能大幅缩短设备的停机维护时间。内部的齿轮传动采用渐开线圆柱齿轮设计,两级传动的速比分配经过优化,高速级齿轮承担主要的减速比,低速级齿轮承担扭矩输出,齿轮的啮合侧隙控制在合理范围,既可以补偿热膨胀带来的尺寸变化,也能减少传动过程中的回差,提升传动精度。
- 上一篇:航空航天用ULA连接支架结构设计
- 下一篇:基于材料力学的梁结构弯曲变形仿真分析案例
- 全部评论(0)
- 模板大小: 1.21 MB
- 售价:5金币
- 下载次数: 30
- 系统要求: SOLIDWORKS,Rendering
- 软件分类: 减速器
