4080C型槽线性导轨铝型材结构设计

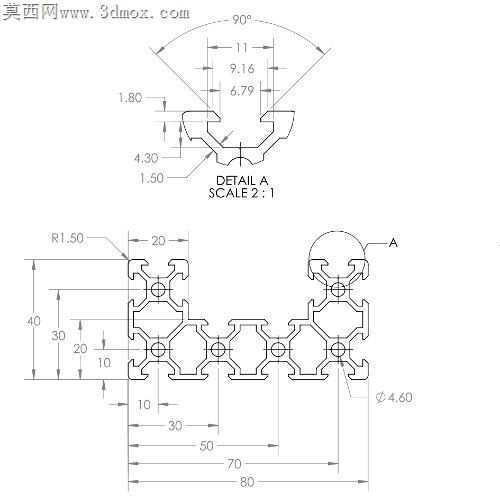

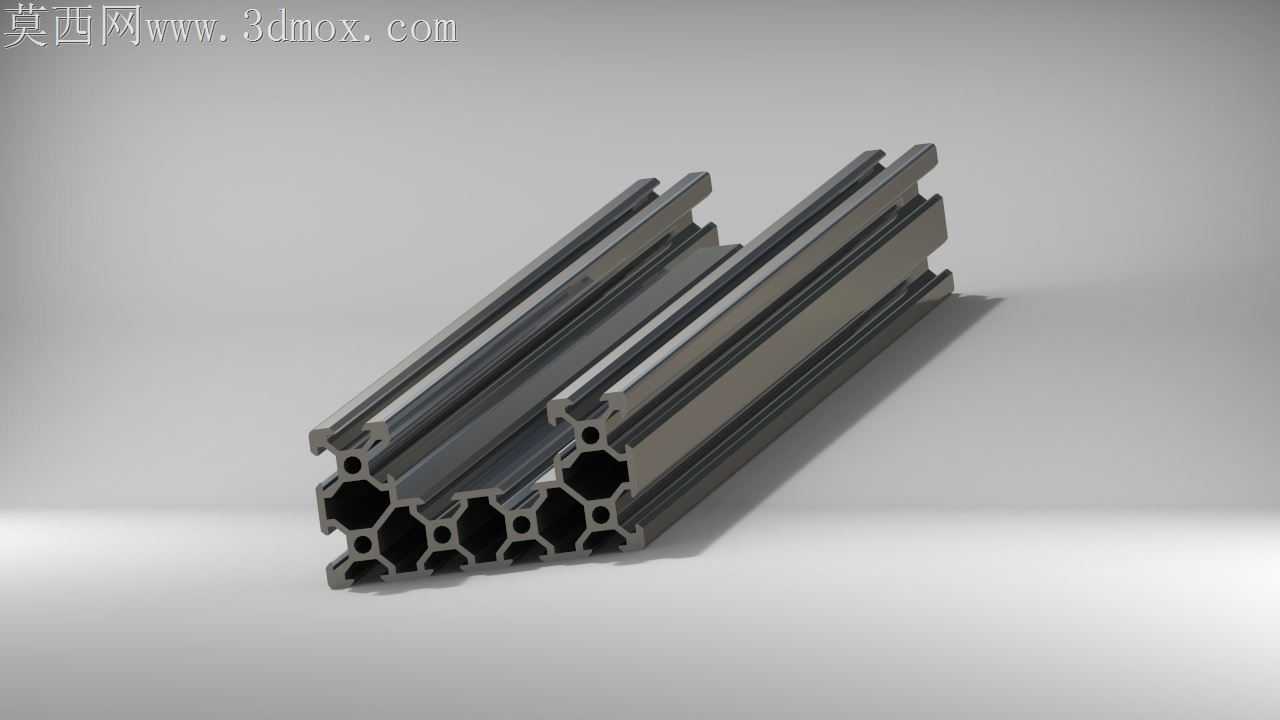

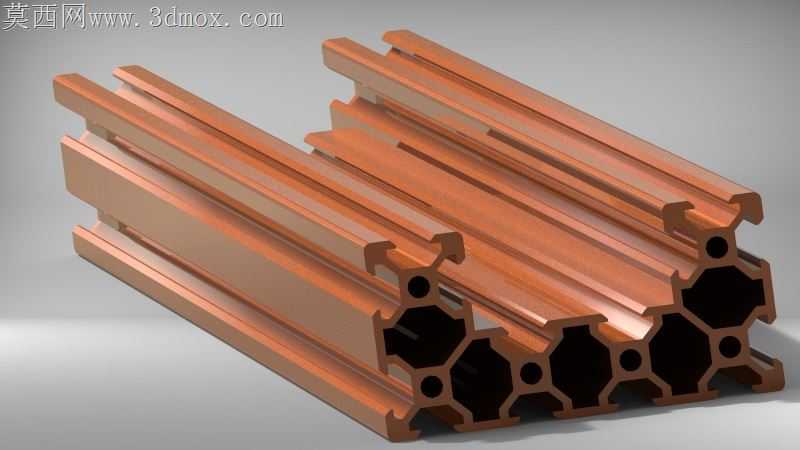

常规C型铝型材在重载线性导轨安装场景中，常出现槽口受力变形导致导轨滑块卡滞、拼接端面错位引发运行顿挫的问题，这款4080规格的C形槽线性导轨铝型材，在截面结构上做了针对性的加工适配调整。型材截面的蜂窝状中空腔体并非等壁厚设计，靠近C型安装槽的侧壁壁厚比常规同规格型材加厚1.2mm，槽口的内翻边做了R0.8的圆弧过渡，避免导轨安装时T型螺栓滑入槽内刮削铝屑，这些铝屑一旦嵌入导轨滑块的滚道，会直接造成导轨精度丧失、滑块磨损加剧。实心边缘的设计专门适配1000mm定尺加工的端面铣削工序，常规空心型材端面铣平装夹时容易因夹持力过大造成腔体凹陷，实心边区域可以直接作为装夹定位基准，铣削后端面平面度能控制在0.05mm以内，多根型材拼接时不需要额外加装端面拼接块就能保证导轨安装面的共面度。截面内分布的大小不一的圆孔，并非减重设计，大孔用于穿设设备的气动管路与传感器线缆，小孔用于安装弹性定位销，多根型材垂直拼接时，定位销可以直接压入小孔实现快速定位，不需要额外划线钻孔，能将框架组装的工时压缩近40%。型材外表面的氧化层预留了0.02mm的打磨余量，线性导轨安装时不需要再对安装面做刮研处理，直接用酒精擦拭后就能安装导轨，安装后的导轨直线度在1000mm长度上能控制在0.1mm以内，完全满足轻载自动化输送线、检测设备工作台的导轨安装精度要求。槽口的尺寸公差控制在H7精度范围内，适配市面上通用的M6T型螺栓，螺栓滑入槽内后间隙控制在0.1mm以内，锁紧时不会出现螺栓偏转滑牙的问题，即便是反复拆装调整导轨位置，槽口也不会出现扩口变形。型材的边角处都做了C0.5的倒角处理，搬运组装时不会划伤操作人员，也不会刮破穿设在腔体内的线缆外皮，避免设备运行时出现线路短路的隐患。
