带侧边导轨的工业皮带输送设备

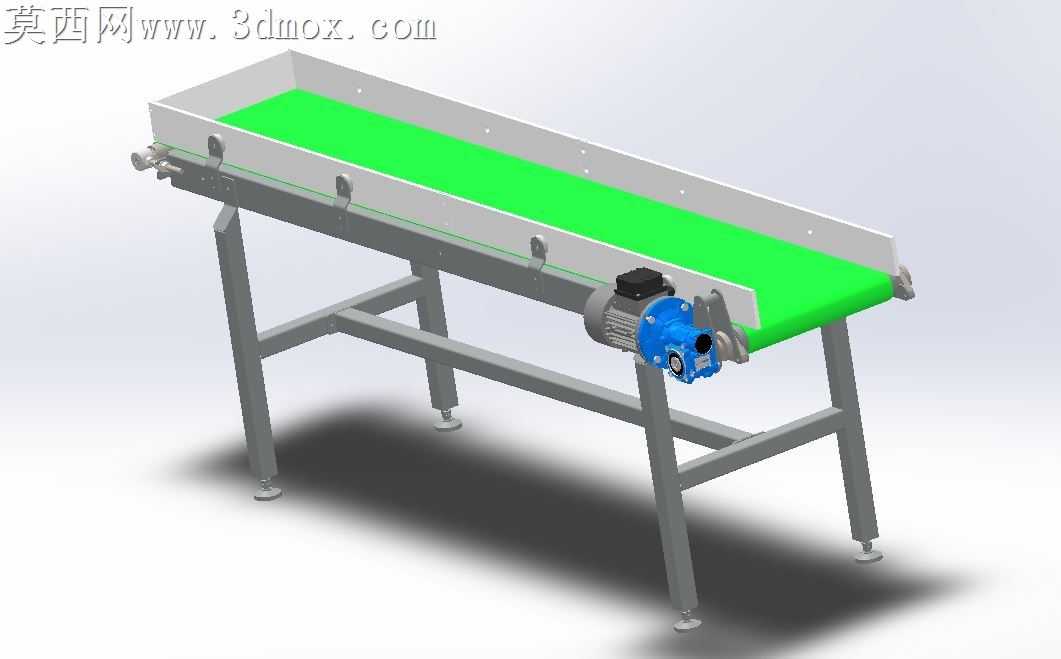

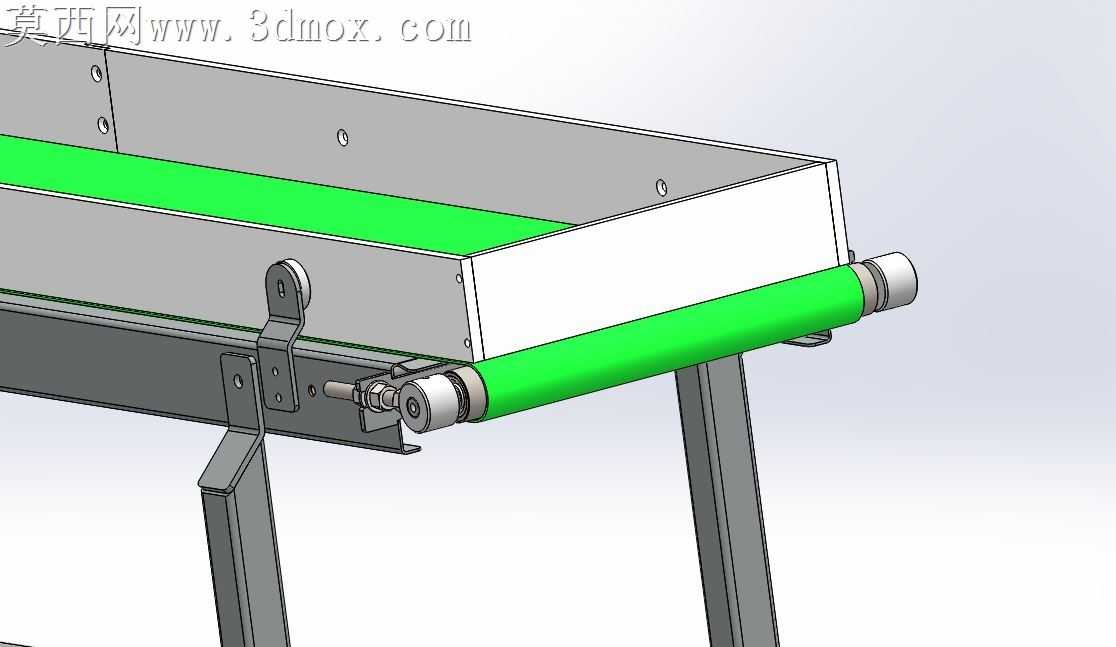

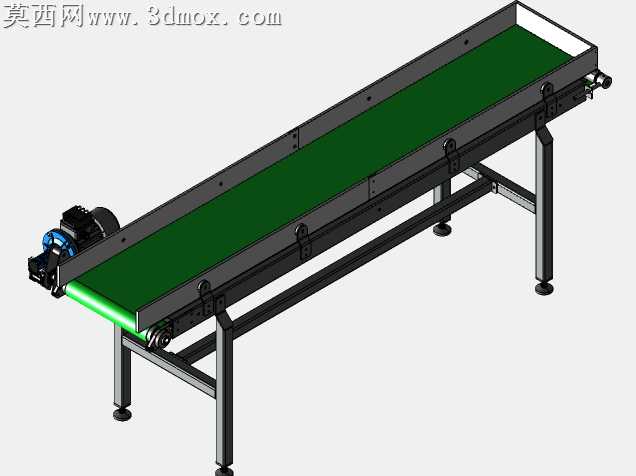

本模型为带侧边导轨的皮带输送设备，采用三维参数化建模完成整体结构搭建，建模过程中严格遵循机械设计规范，对各部件的装配关系、尺寸公差进行了精准还原，整体尺寸为高度665mm、长度2000mm、带宽350mm，可直接用于产线布局参考或二次设计。模型首先完成主体机架的搭建，采用标准工业铝型材搭配焊接方管框架作为承载主体，支脚设计为可调节高度的脚杯结构，能够适配不同地面平整度，保证输送面的水平度要求；侧边导轨采用折弯钣金件制作，通过螺栓与机架主体连接，可根据输送物料的宽度进行小幅调整，防止物料在输送过程中从侧边滑落，导轨边缘做了圆角处理，避免刮伤物料或操作人员。输送面采用绿色PVC防静电皮带材质，渲染时还原了皮带的哑光磨砂质感，皮带下方设置多组平行托辊，均匀承载皮带及物料重量，避免皮带长时间承重出现凹陷变形；驱动端采用减速电机直连驱动辊的结构，建模时还原了电机的接线盒、散热筋、端盖等细节结构，驱动辊表面做滚花处理，增大与皮带的摩擦力防止打滑，从动端设置张紧调节机构，通过调整螺栓位置改变从动辊间距，实现皮带张紧度的调节，补偿皮带长期运行产生的蠕变伸长。模型渲染阶段采用工业产品常用的白模+材质区分的渲染方案，金属机架赋予哑光喷塑材质，电机赋予铸铁发黑质感，皮带赋予PVC哑光绿色材质，脚杯赋予橡胶防滑底+镀锌螺杆的材质区分，各部件材质质感区分明确，结构层次清晰。设计思路上，该输送设备定位为轻型物料水平输送场景，整体结构模块化，机架、驱动、导轨、支脚均可拆分，方便根据实际使用需求调整长度、宽度参数，侧边导轨的设计适配规整盒装、块状物料的输送，避免输送过程中物料偏移，可广泛应用于电子装配、轻工包装、零件转运等生产场景的物料输送环节，模型各运动部件均按照实际装配约束设置，可直接用于运动仿真演示，验证皮带运行、传动的合理性。
