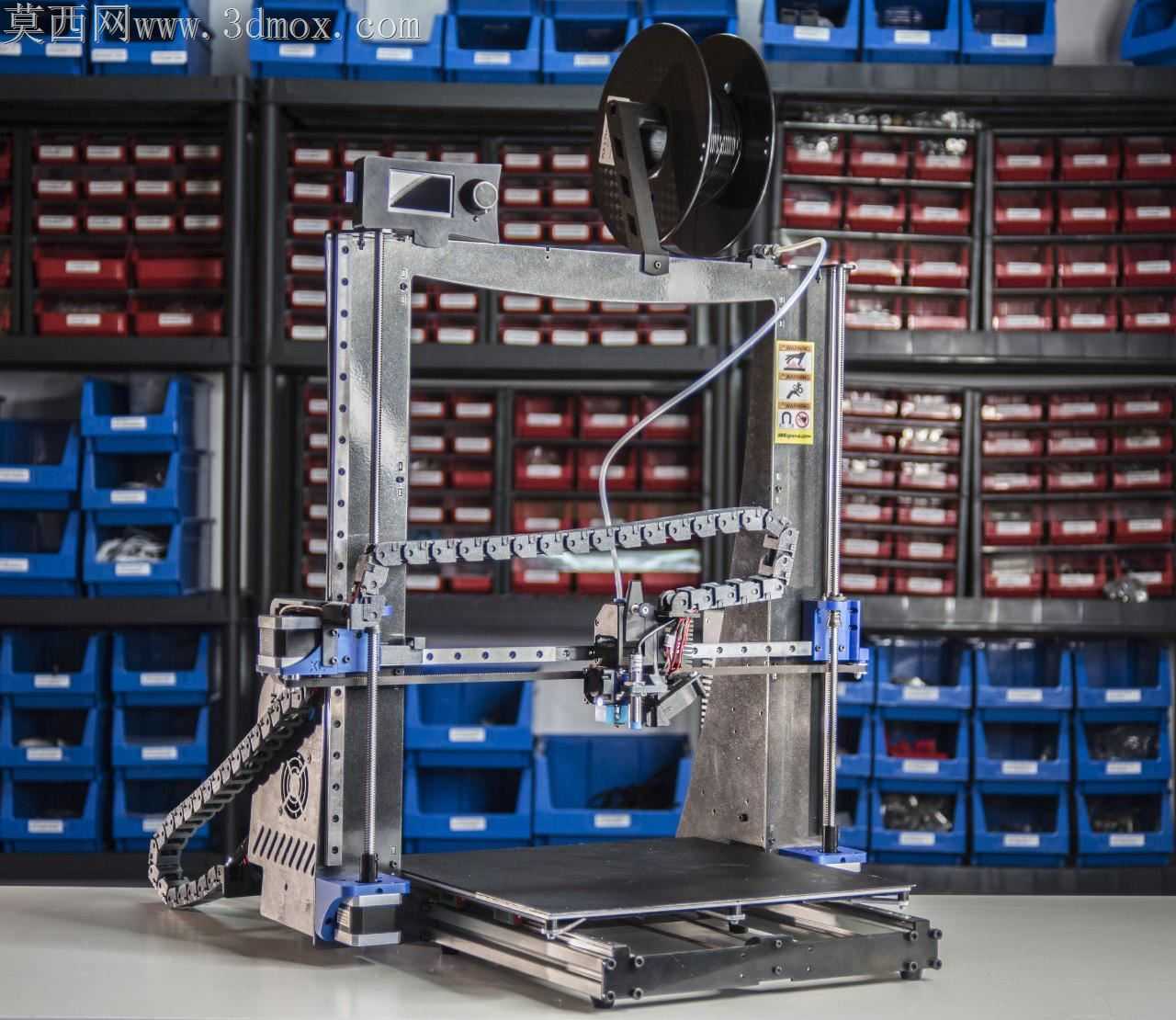

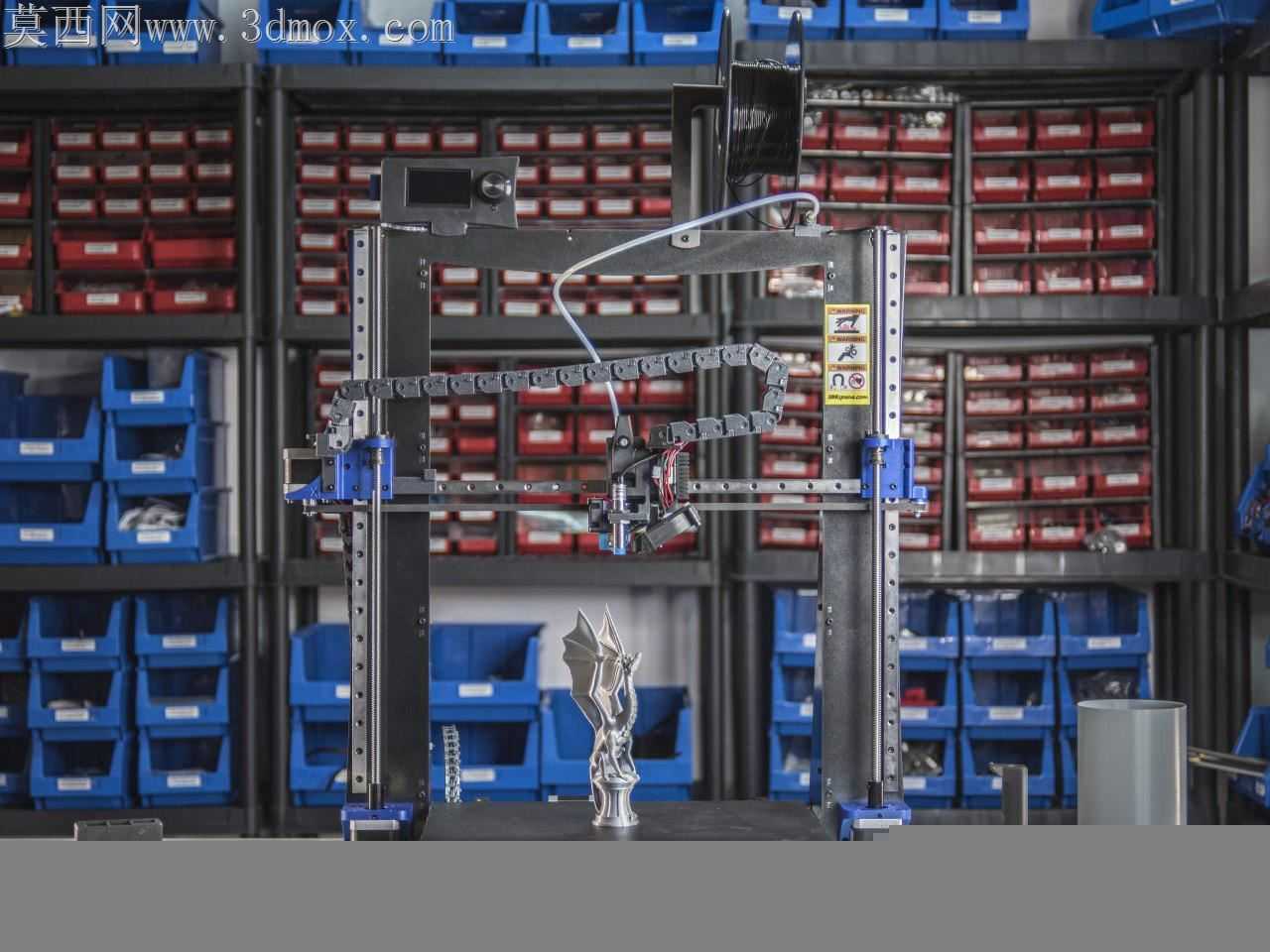

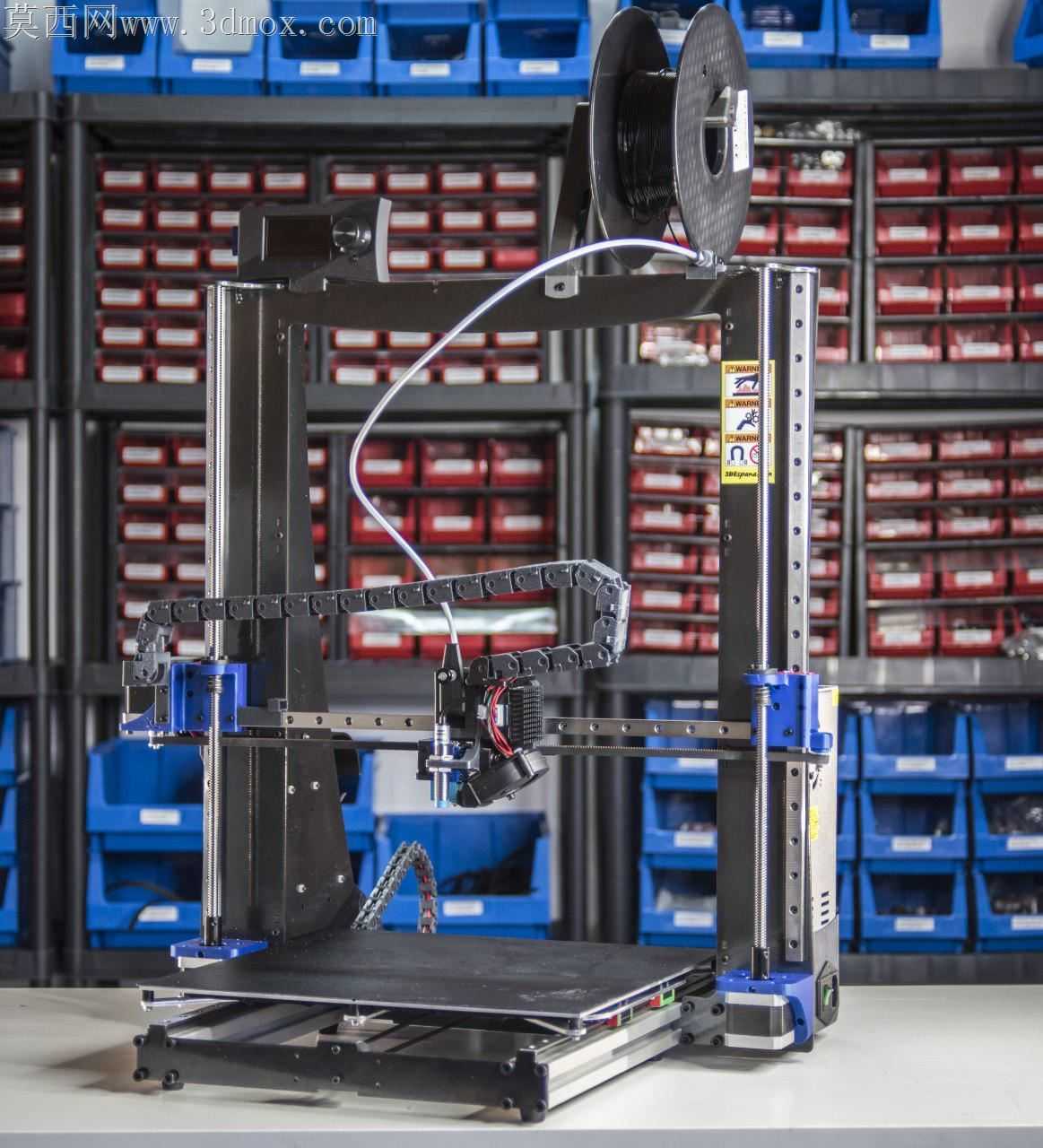

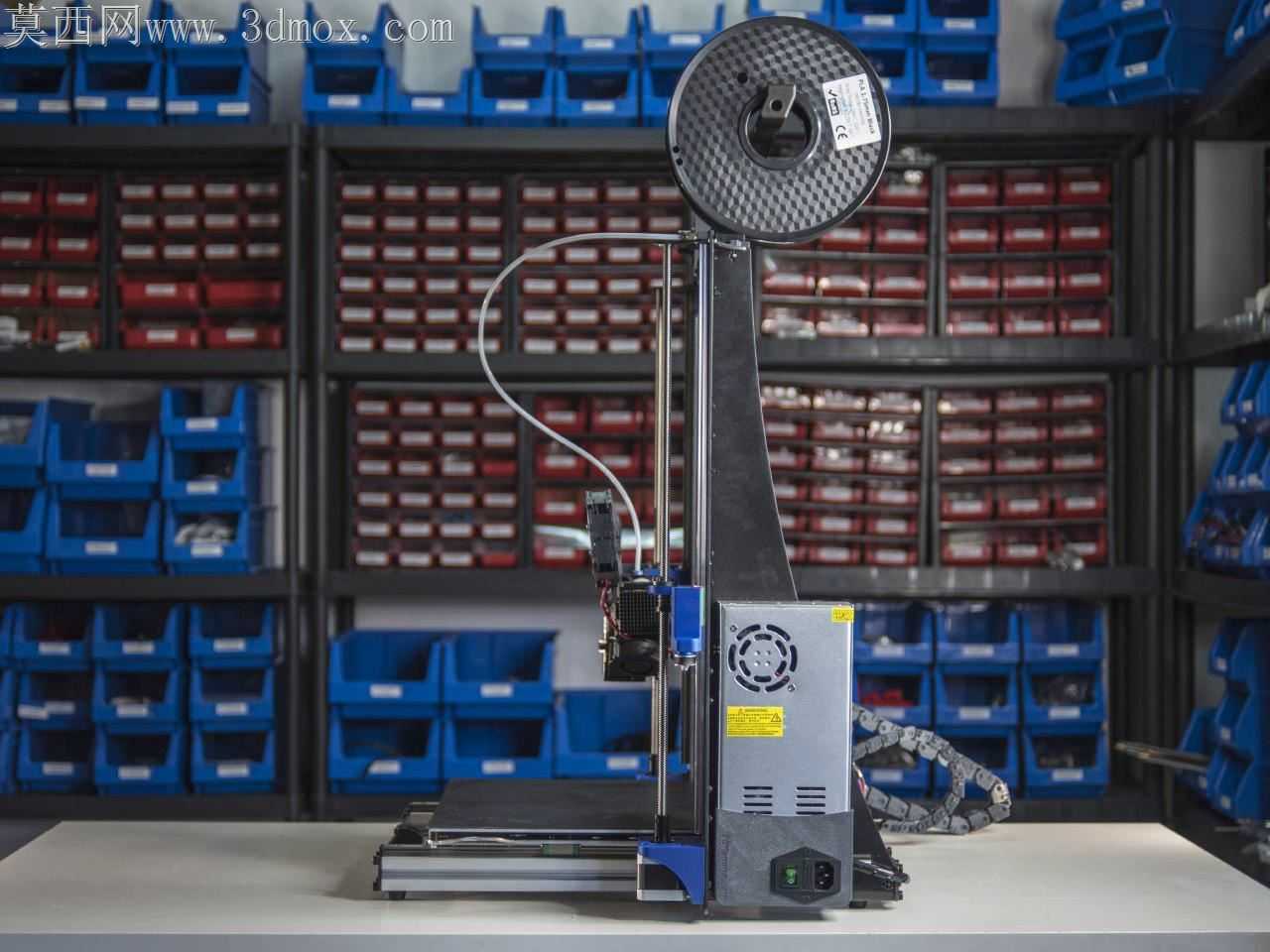

全直线导轨结构桌面级FDM3D打印设备

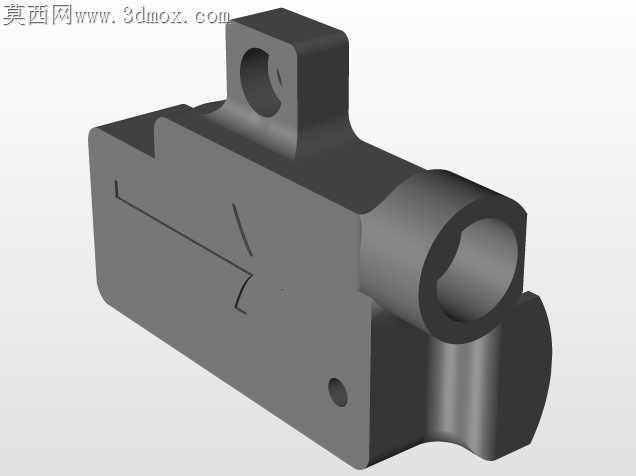

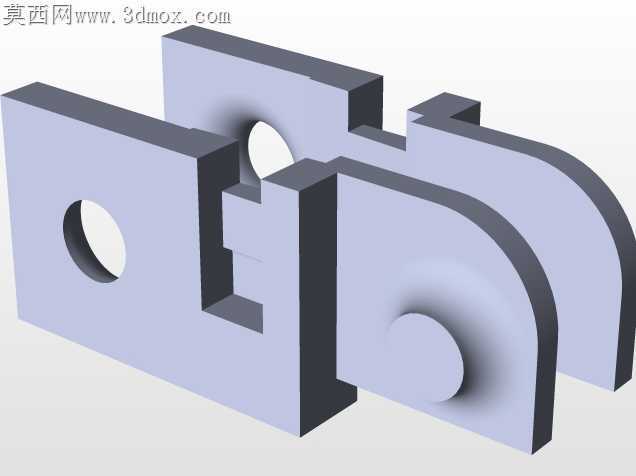

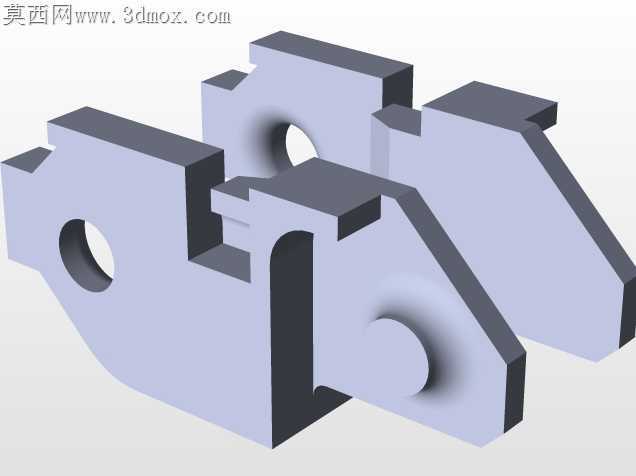

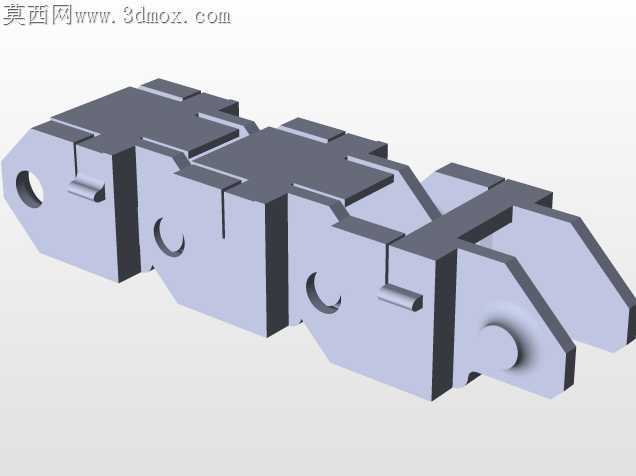

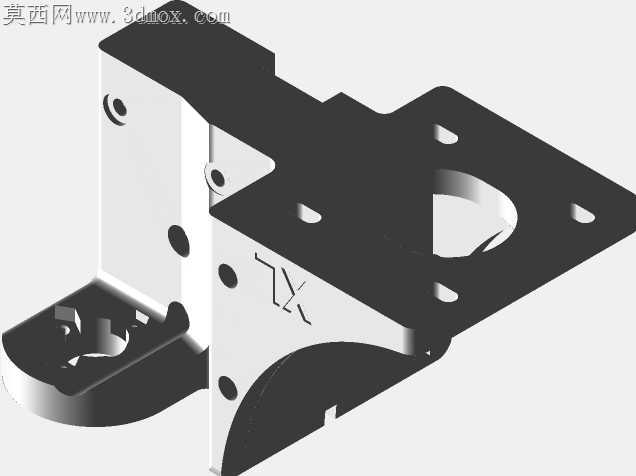

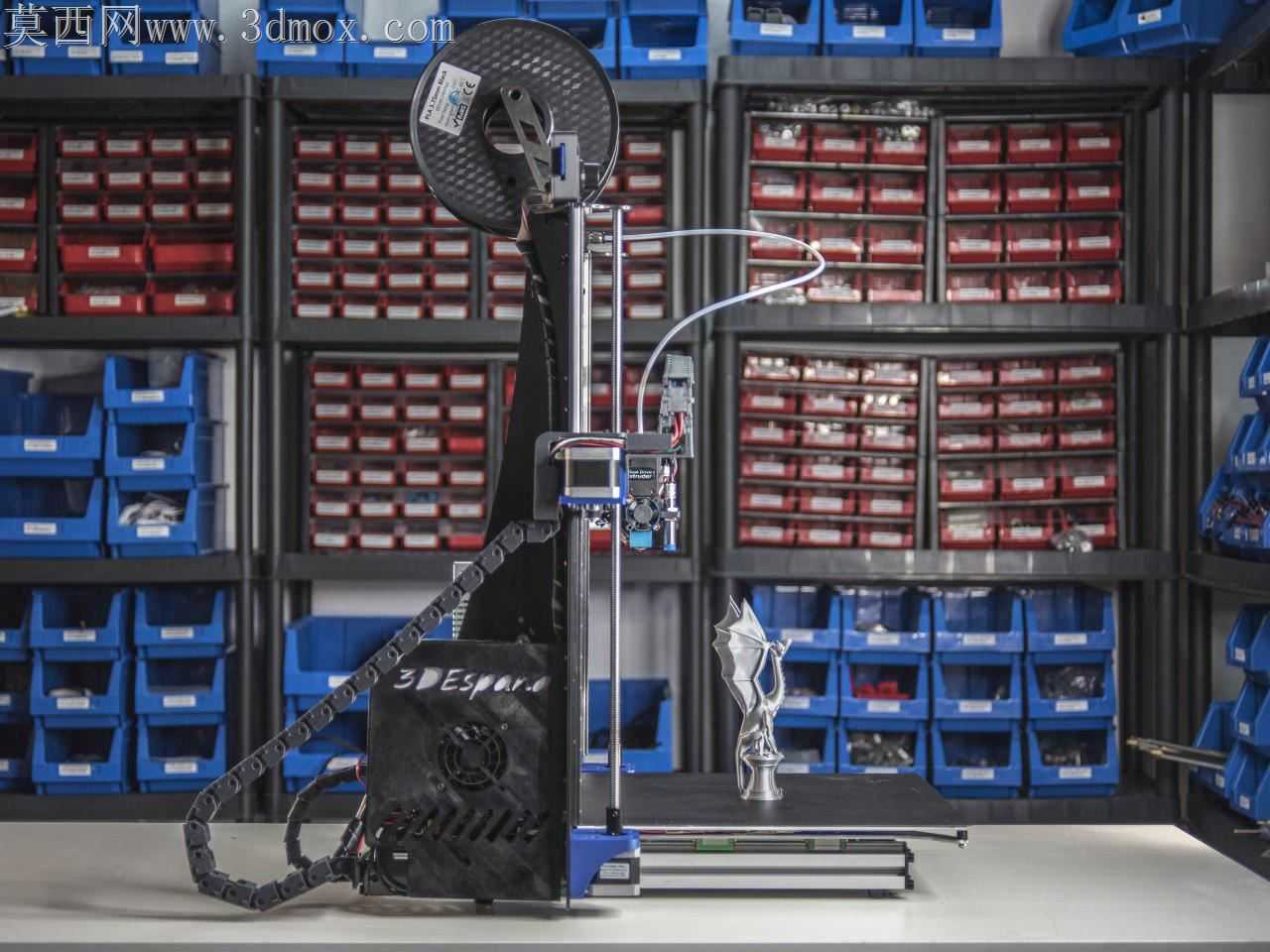

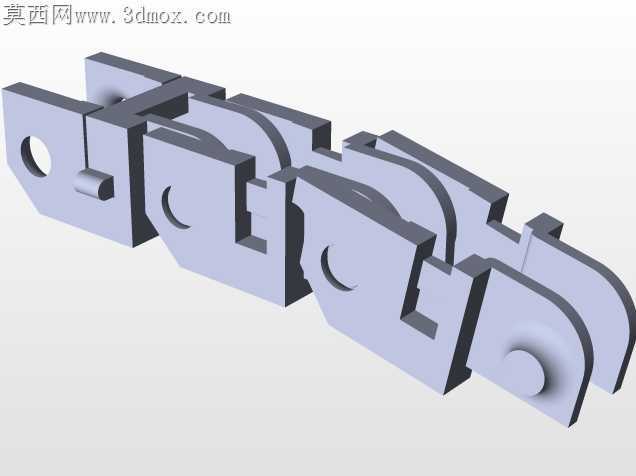

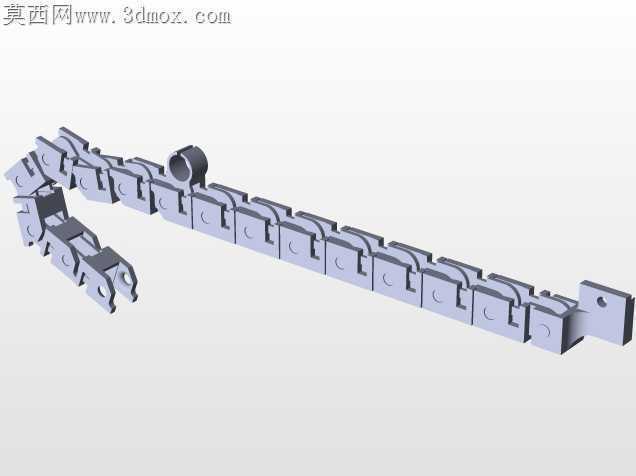

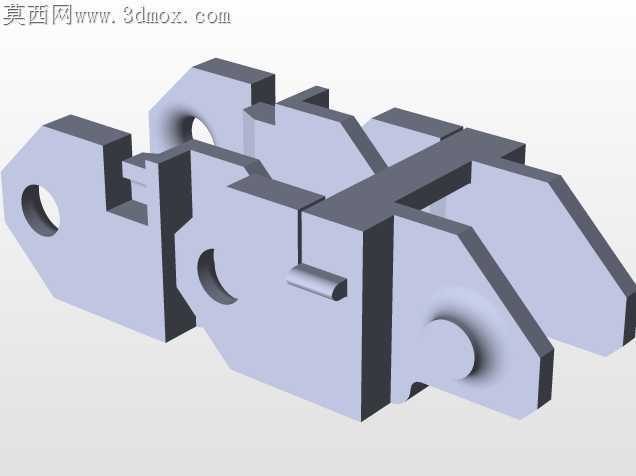

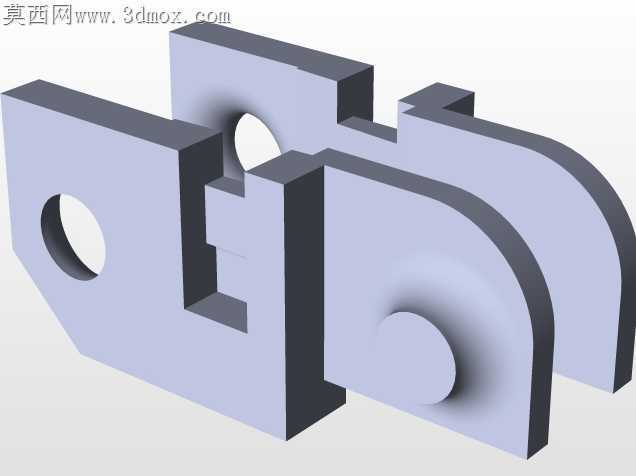

桌面级FDM设备长期存在的运动抖动、层纹明显问题，根源多集中在光轴传动的间隙冗余与刚性不足，这款设备的结构设计从根源上回应了这类加工与使用痛点。全V19直线导轨的配置没有停留在参数堆砌层面，X轴导轨与挤出滑台的配合面预留了0.02mm的研磨公差带，既避免过盈配合导致的滑块运动卡滞，也消除了间隙配合带来的高速打印震颤，哪怕是0.1mm层高的精细打印工况，挤出头的定位偏差也能控制在微米级区间。Y轴平台的导轨安装座做了下沉式嵌合设计，没有采用常见的型材表面直接锁附的方案，安装槽的铣削深度与导轨底座厚度完全匹配，锁附螺丝的沉头孔做了锪平处理，避免螺丝凸起刮蹭打印平台的加热膜，同时让导轨与型材框架的接触面积提升近六成，打印平台来回快速运动时不会出现侧倾偏移，大尺寸模型打印的首层附着力更均匀。Z轴双导轨的平行度校准做了专门的结构冗余，导轨固定座上预留了微调顶丝孔，组装时不需要靠塞尺反复测量间隙，拧动顶丝就能快速调整双轨的平行度，哪怕是新手组装也能避免Z轴卡顿导致的层错位问题。耗材架的位置设置在设备顶部框架的居中位置，料盘转动时的重量不会对单侧立柱造成偏载，送丝路径从料盘到挤出头的弯折角度控制在120度以上，避免柔性耗材送丝阻力过大导致的断料、出料不均问题。拖链的走线槽做了分仓设计，电机线、加热线、限位开关线分别走独立仓室，不会出现线路互相缠绕拉扯的情况，设备长期往复运动也不会出现线路磨损断裂的隐患。框架连接处的角码做了加厚处理，每个连接点都采用双螺丝锁附，设备长时间连续运行也不会因为框架共振导致螺丝松动，不需要频繁校准结构精度。挤出头的散热风道做了斜向导流设计，散热气流不会直吹打印件表面，避免PLA耗材打印时出现翘边、冷缩开裂的问题，同时散热效率足以支撑PLA、PETG等多种耗材的高速打印需求。
