嵌套骰子结构多环框架陀螺仪设计

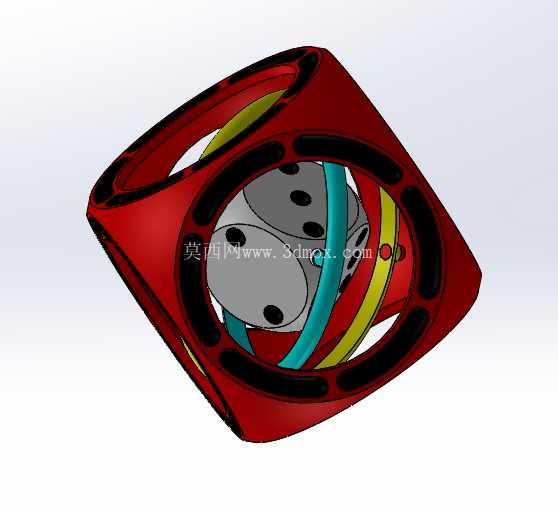

　　这款嵌套骰子结构的多环框架装置，最初是作为机械原理实验教学的演示载体开发，核心是依托多轴万向转动结构的运动特性，直观展示角动量守恒、多自由度姿态调整的力学规律，同时兼顾趣味把玩的属性，可作为桌面机械摆件、科创教学教具使用。从结构设计逻辑来看，整体采用外方内圆的嵌套布局，最外层是带大尺寸镂空的方形框架，框架边角做了圆弧过渡处理，避免尖锐棱角带来的使用安全隐患，框架内侧预留了环形安装槽，用于固定黑色耐磨衬圈，衬圈一方面作为转动副的支撑接触面，降低环架转动时的摩擦阻力，另一方面通过色彩区分强化结构层次感，也能在转动过程中起到限位作用，避免内部环架脱出。

　　外层框架内部依次嵌套三层独立转动环架，各环架的转动轴互相垂直，最内层的腔体用于固定标准六面骰子结构，骰子表面的点数采用凹陷式设计，避免长期转动摩擦导致标识磨损，各层环架之间的转动副采用小间隙配合设计，既保证转动过程无卡滞，又不会因间隙过大出现晃动松垮的问题。从实际应用场景出发，这类结构除了教学演示用途外，也可拓展作为文创潮玩的结构内核，通过更换外层框架的材质、表面处理工艺，适配不同的产品定位，比如采用金属3D打印制作外层框架搭配抛光处理，可作为高端桌面解压摆件，采用注塑工艺批量生产则可作为青少年科创教具包的组件，让使用者通过组装过程理解多自由度转动结构的工作原理。

　　设计过程中需要重点考量各环架的转动边界，每一层环架的转动角度都需要通过限位结构做约束，避免环架转动到极限位置时出现结构干涉，比如最外层框架的镂空开口尺寸需要匹配内层环架的最大转动外径，确保内层环架在全角度转动时不会与外层框架发生剐蹭；各转动轴的同轴度公差需要控制在0.02mm以内，否则长期转动后会出现偏磨，导致转动顺畅度下降。内层骰子的重心需要与整个转动结构的几何中心完全重合，这就要求在建模阶段对每个零件的质量分布做精确测算，通过调整环架的壁厚、局部增减配重的方式，让整体结构的重心落在转动轴的交点位置，这样才能保证转动时的稳定性，不会出现重心偏移导致的转动骤停、姿态歪斜问题。外层框架的外轮廓尺寸控制在80mm见方，这个尺寸既适合单手握持把玩，也不会因为尺寸过小导致内部环架的加工难度提升，框架壁厚设置为3mm，在保证结构强度的前提下尽可能降低整体重量，让转动惯量处于合适区间，既可以获得较长的转动持续时间，也不会因为转动惯量过大导致启动需要施加过大的力。各环架的截面采用椭圆形流线设计，降低转动过程中的空气阻力，同时也能提升整体的视觉流畅感，环架表面做了不同色彩的区分处理，转动时可以形成动态的视觉效果，提升把玩时的趣味性。

　　在结构装配逻辑上，各环架采用卡扣式转轴连接，不需要额外的紧固件，既简化了装配流程，也避免紧固件松动导致的结构失效，转轴的接触端面采用圆弧面设计，将滑动摩擦转化为近似点接触的摩擦形式，进一步降低转动阻力，不需要额外添加润滑介质就能维持顺畅的转动效果。针对教学场景的使用需求，结构上预留了拓展安装位，可以在外层框架上加装角度刻度标识，配合内层骰子的姿态变化，直观演示不同转动角度下的姿态耦合关系，也可以加装小型配重块，用于演示重心偏移对转动稳定性的影响，满足不同实验内容的演示需求。作为趣味把玩产品时，结构的可靠性是设计重点，各转动副的耐磨性能需要满足至少一万次转动循环无明显磨损松旷，因此在材料选择上，衬圈部分采用低摩擦系数的POM材质，环架部分可根据使用场景选择ABS、铝合金等不同材料，兼顾成本与使用质感。
