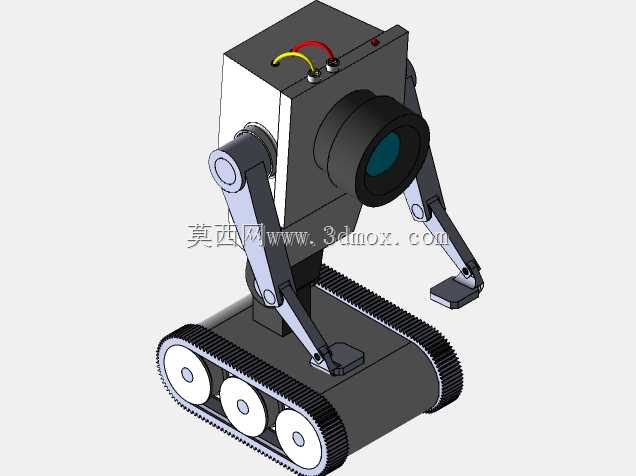

该移动机器人采用履带行走底盘搭配双铰接机械臂的整体构型,主体上部为箱式机身,前端设置大尺寸圆形观测视窗,机身顶部预留线缆接口与状态指示点位,整体造型在满足功能布局的同时带有拟人化卡通特征,适用于教学演示、科普展陈、轻型巡检以及狭小空间辅助作业等场景。行走部分选用三角布局的履带底盘,底盘框架内布置三个承重导向轮,履带包覆轮系形成连续接地支撑面,相比轮式结构,它在不平整地面、轻微障碍、车间通道或实验场地中具有更稳定的附着能力;底盘上方通过竖向支撑座连接机身,支撑区域承担整机倾覆力矩,机械臂展开时也能依靠履带接地宽度保持平衡。建模时需要重点控制底盘宽度、履带包角和轮系中心距,履带外缘构成设备的最大安装边界,
机身旋转或臂部摆动时不应超出底盘稳定支撑范围过多。两侧机械臂采用多段连杆铰接形式,肩、肘、腕位置均设置回转销轴结构,臂段轮廓以钣金或机加工件思路拆分,末端为平板式夹持或支撑足,可根据后续任务更换吸盘、夹爪、检测探头等执行件。关节处的圆形凸台对应转轴与轴承安装位置,设计时应预留驱动元件、走线空间和紧固件位置,避免臂体运动过程中与机身侧面发生干涉。上部箱体作为控制、传感与电源模块的容纳空间,前侧圆形窗口可安装摄像头、测距传感器或视觉识别组件,顶部红黑线缆用于表达电气接线关系,实际装配中可对应电源、通信和信号线束。机身与底盘之间的连接座需要考虑检修开盖方式,箱体壁厚、内部安装柱和线束过孔都应在三维结构中同步表达,以便后续展开工程图细化。
从尺寸边界看,整机高度由箱体顶部决定,宽度由两侧履带外缘和机械臂最大展开位置共同约束,长度方向以前端观测部件和履带前后弧线为限;在布置生产线旁演示位或实验台运输时,应按臂部收拢状态核算通过宽度,按机身最高点核算门洞与货架间隙。该结构把移动底盘、操作臂和感知箱体整合在同一平台上,既可以作为机器人机构教学的拆解案例,也可为轻型巡检、互动展示设备的方案设计提供参考。
- 上一篇:小型移动机器人驱动轮与减速电机总成
- 下一篇:全向移动麦克纳姆轮智能小车结构
- 全部评论(0)
- 模板大小: 3.27 MB
- 售价:5金币
- 下载次数: 119
- 系统要求: SOLIDWORKS
- 软件分类: 工业机器人
