激进构型小型船舶船体三维设计作品

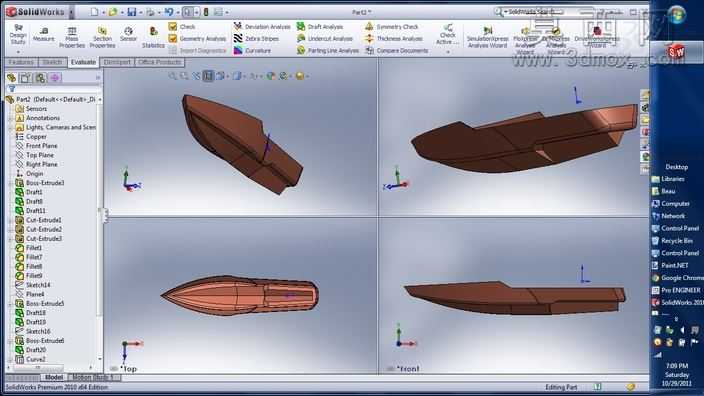

该作品为面向近水面高速航行场景设计的小型船舶船体，在三维建模过程中，首先基于水面掠行航行的水动力特性需求，完成整体线型的前期规划，突破传统排水型船体的线型设计逻辑，采用更具侵略性的折角棱线构型，减少航行过程中的水流粘附阻力。建模阶段通过多视口协同操作完成整体结构搭建，分别从等轴测视角、侧视视角、顶视视角、前视视角同步调整船体曲面的曲率变化，确保船首部分的尖锐破水结构与船身中部的抬升滑行面过渡顺滑，船尾部分的线型收窄设计匹配高速航行时的水流脱离轨迹，避免产生额外的涡流阻力。船体整体采用多段拼接式的实体结构设计，每一段船身壳体的厚度都按照小型小艇的结构强度要求做了均匀化处理，折角位置做了微小的圆角过渡，既保留外观上的锐利激进视觉效果，也避免实际加工时出现应力集中的问题。材质设置上为船体壳体赋予了深棕色的哑光实体材质，能够清晰呈现船体表面的棱线转折与曲面变化，在三维视口中可以直观观察不同角度下的船体轮廓特征，方便后续调整水线位置与重心布局。设计思路上围绕早期方案验证的需求，简化了非核心的上层建筑、动力挂载等结构，将建模重点完全放在船体本身的水动力线型验证上，通过四个正交视角的同步展示，可以快速核对船体左右对称性、各段线型的衔接流畅度，以及船首到船尾的宽度、高度变化曲线是否符合高速掠行的航行要求，为后续的详细设计、水动力仿真以及实物制作提供精准的三维基础模型，整体构型紧凑利落，折角线条硬朗，完全匹配激进的高速小型船舶的设计定位。
